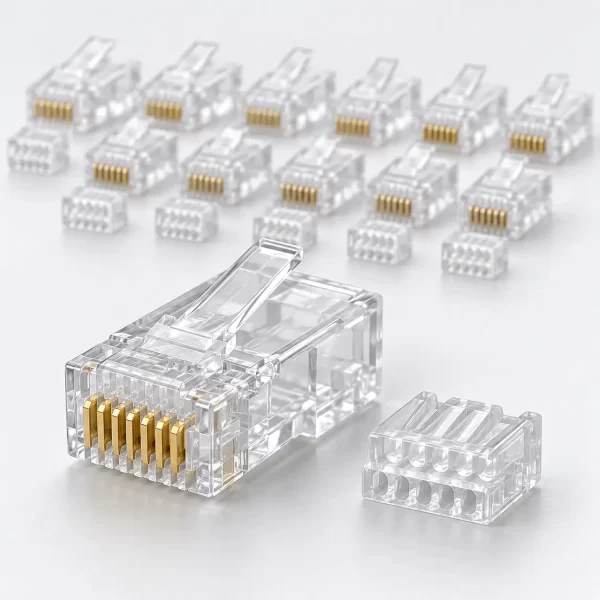

หัว RJ45 ตัวผู้ LINK รุ่น US-1002 เป็นหัว CAT6 แบบ 2 ชั้นที่ใช้ตัวเรียงสายแยกชิ้นก่อนประกอบเข้ากับตัวหัว LINK เรียกโครงสร้างนี้ว่า Two Piece with Pre-insert Bar เหมาะกับผู้ติดตั้งที่ต้องการจัดตำแหน่งตัวนำผ่านชิ้นส่วนแยกก่อนย้ำหัว รุ่นนี้บรรจุ 10 หัวต่อแพ็ก
KK Cable แนะนำให้ตรวจหัวและตัวเรียงสายให้ครบก่อนเริ่มงาน เพราะชิ้นส่วนทั้งสองต้องใช้ร่วมกันในการเข้าหัวรุ่นนี้
① ภาพรวมสินค้าและรหัสรุ่น
US-1002 เป็นหัว RJ45 ตัวผู้ในกลุ่ม CAT6 ของ LINK ใช้ติดที่ปลายสายแลนเพื่อเชื่อมต่ออุปกรณ์ที่มีพอร์ต RJ45 จุดที่ต้องจำให้ชัดคือรุ่นนี้มีตัวเรียงสายแยกชิ้น ไม่ใช่หัวแบบชิ้นเดียวรุ่น US-1002AA และไม่ใช่เต้ารับ RJ45 ตัวเมีย
② จุดเด่นของแบบมีตัวเรียงสาย
ตัวเรียงสายหรือ Pre-insert bar เป็นชิ้นส่วนที่ใช้จัดแนวตัวนำก่อนนำไปประกอบเข้ากับตัวหัว ช่างสามารถตรวจลำดับตัวนำในชิ้นส่วนนี้ก่อนสอดเข้าไปในหัวได้ แต่ต้องดูทิศทางของชิ้นส่วนและตัวหัวจริงให้ตรงกัน การมีตัวเรียงสายไม่ได้ทำให้ข้ามขั้นตอนตรวจลำดับสีหรือทดสอบสายหลังย้ำได้
③ ข้อมูลทางเทคนิคที่ LINK ระบุ
- ยี่ห้อ: LINK
- รหัสรุ่น: US-1002
- ประเภท: หัว RJ45 ตัวผู้
- หมวดสาย: CAT6
- โครงสร้าง: จัดสาย 2 ชั้น
- รูปแบบ: สองชิ้น พร้อมตัวเรียงสายแยก
- จำนวนบรรจุ: 10 หัวต่อแพ็ก
LINK จัดสินค้าไว้ในกลุ่ม CAT6 ULTRA 600 MHz Patch Panel & Connectors ชื่อกลุ่มสินค้านี้ไม่ใช่ผลทดสอบว่าสายทุกเส้นที่เข้าหัวด้วย US-1002 จะผ่านประสิทธิภาพที่ 600 MHz
④ โครงสร้างหัวและชิ้นส่วนที่ต้องใช้
การออกแบบ Two Piece หมายถึงมีตัวหัวและตัวเรียงสายแยกสำหรับจัดตัวนำก่อนประกอบเข้าด้วยกัน ควรตรวจว่าชิ้นส่วนที่ใช้เป็นของรุ่นนี้และอยู่ครบก่อนเริ่มเข้าหัว หากชิ้นส่วนเสียหายหรือสูญหาย ไม่ควรนำชิ้นส่วนที่ดูคล้ายกันจากหัวคนละรุ่นมาแทนโดยไม่ตรวจความเข้ากันได้
⑤ ใช้กับสายแลนหมวดใด
LINK ระบุ US-1002 เป็นหัว CAT6 จึงควรพิจารณาคู่กับสาย CAT6 ที่ใช้จริง ตรวจขนาดตัวนำ โครงสร้างภายใน และความหนาเปลือกสายก่อนทำจำนวนมาก การที่สายถูกเรียกว่า CAT6 เหมือนกันไม่ได้ยืนยันว่าทุกยี่ห้อและทุกรุ่นจะพอดีกับหัวรุ่นเดียวกัน
⑥ ขนาดตัวนำและขนาดสายที่ควรตรวจ
หน้าสินค้าทางการที่ตรวจสอบไม่ได้ระบุช่วง AWG หรือเส้นผ่านศูนย์กลางภายนอกของสายสำหรับ US-1002 จึงไม่ควรใส่ตัวเลขเหล่านี้เป็นสเปกเฉพาะรุ่นโดยคาดเดา หากมีรหัสสายที่ต้องใช้ ให้ตรวจเอกสารของสายและทดลองว่าสอดตัวนำผ่านตัวเรียงสายได้โดยไม่ฝืน รวมทั้งดูว่าเปลือกนอกเข้าไปในตัวหัวได้เหมาะสม
⑦ สายแกนเดี่ยวและแกนฝอย
สาย CAT6 มีทั้งแบบตัวนำแกนเดี่ยวและแกนฝอย แต่ข้อมูลหน้า US-1002 ที่ตรวจสอบไม่ได้ยืนยันความเข้ากันได้แยกตามชนิดตัวนำ ก่อนนำไปใช้กับสายรุ่นใดจึงควรตรวจข้อมูลสาย ทดสอบการเข้าหัวหนึ่งเส้น และตรวจผลหลังย้ำ ไม่ควรสรุปว่าหัวนี้รองรับสาย CAT6 ทุกโครงสร้าง
⑧ งานสายชิลด์และสายไม่ชิลด์
หน้าสินค้า US-1002 ไม่ได้ระบุว่าเป็นหัวชิลด์ หากงานต้องใช้สายชิลด์และต้องการให้ชิลด์ต่อเนื่องถึงหัวต่อ ควรเลือกหัวที่ LINK ระบุว่า Shielded สำหรับงานนั้นโดยตรง ตัวเรียงสาย 2 ชั้นไม่ใช่ชั้นป้องกันสัญญาณรบกวน
⑨ เหมาะกับงานติดตั้งแบบใด
เหมาะกับงานทำสายแลน CAT6 ตามความยาวที่ต้องการ โดยเฉพาะช่างที่คุ้นเคยกับการจัดตัวนำผ่านตัวเรียงสายแยกชิ้น ใช้ได้ในงานภายในบ้านหรือสำนักงานเมื่อสายและอุปกรณ์เข้ากัน และควรตรวจผลด้วยเครื่องทดสอบหลังประกอบเสร็จ
⑩ ตัวอย่างการใช้งานจริง
หากช่างมีขั้นตอนทำงานที่จัดตัวนำและตรวจลำดับบน Pre-insert bar ก่อนสอดเข้าหัว รุ่น US-1002 ตรงกับวิธีทำงานนั้น ในงานหลายเส้นควรเตรียมพื้นที่วางชิ้นส่วนแยกให้ชัด เพื่อไม่ให้ตัวเรียงสายของแต่ละหัวสูญหายหรือปะปนกับหัวรุ่นอื่น
⑪ อุปกรณ์ที่ต้องเตรียมก่อนเข้าหัว
เตรียมสาย CAT6 หัว US-1002 พร้อมตัวเรียงสายของหัวแต่ละตัว อุปกรณ์ปอกสาย คีมย้ำ RJ45 ที่เหมาะสม และเครื่องทดสอบสาย หากต้องการยางครอบหัว ให้ตรวจรุ่นและขนาดให้พอดีกับสาย แล้วสวมลงบนสายก่อนเข้าหัว
⑫ วิธีเตรียมสายก่อนติดตั้ง
อ่านข้อมูลบนเปลือกสายเพื่อยืนยันหมวดและรุ่น ตัดปลายสายให้เรียบ ปอกเปลือกนอกโดยไม่ทำให้ฉนวนตัวนำเสียหาย จากนั้นกำหนดแบบการเรียงสี T568A หรือ T568B ตามงานที่จะติดตั้ง ก่อนสอดสายผ่านตัวเรียงสาย ให้ดูทิศทางของชิ้นส่วนนั้นเทียบกับตัวหัวจริง
⑬ แนวทางเข้าหัวแบบสองชิ้นทีละขั้น
- เตรียมตัวหัวและตัวเรียงสายแยกให้อยู่ครบ
- เรียงตัวนำทั้ง 8 เส้นตามแบบ T568A หรือ T568B ที่เลือก
- สอดและจัดตัวนำผ่านตัวเรียงสายตามแนวของชิ้นส่วนจริง
- ตรวจลำดับสีและตัดปลายตัวนำให้เหมาะกับตำแหน่งที่จะสอดเข้าหัว
- ประกอบตัวเรียงสายและตัวนำเข้ากับหัว ตรวจว่าตัวนำเข้าถึงด้านหน้า
- ตรวจตำแหน่งเปลือกสายก่อนใช้คีมย้ำ
- ทดสอบสายหลังเข้าหัวครบทั้งสองด้าน
หากชิ้นส่วนติดขัดหรือสายเบียดแน่นผิดปกติ ไม่ควรฝืนย้ำ ให้ถอดออกมาตรวจทิศทางตัวเรียงสายและความพอดีของสายก่อน
⑭ จุดที่ต้องตรวจระหว่างติดตั้ง
ตรวจว่าตัวเรียงสายหันถูกด้าน ตัวนำแต่ละเส้นอยู่ในตำแหน่งที่กำหนด ไม่สลับหรือพับงอ และเปลือกนอกของสายเข้าไปถึงบริเวณที่หัวใช้ยึดสาย หากปลายตัวนำเข้าไปไม่สุด หน้าสัมผัสอาจไม่เชื่อมต่อครบ เมื่อพบข้อผิดพลาดก่อนย้ำให้จัดใหม่ทันที
⑮ วิธีทดสอบหลังเข้าหัว
ใช้เครื่องทดสอบสายตรวจลำดับเส้น สายขาด และการลัดวงจร หากเป็นงานที่ต้องรับรองผลตามหมวด CAT6 ให้ใช้เครื่องทดสอบตามข้อกำหนดของงานด้วย การเสียบสายแล้วใช้อินเทอร์เน็ตได้ไม่ยืนยันโดยตัวมันเองว่าสายประกอบเสร็จผ่านเกณฑ์ CAT6
⑯ ปัญหาที่อาจพบและวิธีตรวจแก้
หากลำดับสายผิด ให้ตรวจตำแหน่งตัวนำในตัวเรียงสายและแบบ T568A หรือ T568B ของปลายทั้งสองด้าน หากบางเส้นไม่เชื่อมต่อ ให้ตรวจว่าตัวนำเข้าหัวถึงด้านหน้าหรือไม่ หากประกอบหัวไม่ลง อย่าฝืนกด ให้ตรวจทิศทางตัวเรียงสายและขนาดสาย เมื่อต้องแก้หัวที่ย้ำผิด ควรตัดหัวเดิมออกและใช้หัวใหม่
⑰ US-1002 ต่างจาก US-1002AA อย่างไร
LINK ระบุ US-1002 เป็นหัว CAT6 แบบสองชิ้น มี Pre-insert bar แยก ส่วน US-1002AA เป็นหัวสีใสแบบชิ้นเดียวที่มีแนวจัดสาย 2 ชั้นอยู่ในหัว ความต่างที่ยืนยันได้คือโครงสร้างและวิธีจัดชิ้นส่วนระหว่างเข้าหัว ไม่ควรสรุปว่าหัวรุ่นใดทำให้สายเร็วกว่าโดยไม่มีผลทดสอบสายที่ติดตั้งจริง
⑱ จำนวนบรรจุและอุปกรณ์ที่ต้องซื้อแยก
LINK ระบุ US-1002 บรรจุ 10 หัวต่อแพ็ก รุ่นนี้ต้องมีตัวเรียงสายสำหรับประกอบหัวตามโครงสร้างสองชิ้น ก่อนเข้าหัวให้ตรวจจำนวนตัวหัวและตัวเรียงสายที่ได้รับจริง ส่วนข้อมูลหน้าสินค้าที่ตรวจสอบไม่ได้ระบุว่าสายแลน ยางครอบ คีมย้ำ หรือเครื่องทดสอบรวมอยู่ในแพ็ก
⑲ คำถามที่พบบ่อย
ตัวเรียงสายจำเป็นสำหรับรุ่นนี้หรือไม่?
จำเป็นตามโครงสร้างที่ LINK ระบุว่าเป็นแบบสองชิ้นพร้อม Pre-insert bar
US-1002 กับ US-1002AA เป็นรุ่นเดียวกันหรือไม่?
ไม่ใช่ LINK แสดงเป็นคนละรหัสรุ่นและระบุโครงสร้างต่างกัน
รุ่นนี้เป็นหัวชิลด์หรือไม่?
หน้าสินค้าไม่ได้ระบุว่าเป็นหัวชิลด์ หากงานต้องการชิลด์ควรเลือกหัวที่ระบุ Shielded
หนึ่งแพ็กมีกี่หัว?
LINK ระบุ 10 หัวต่อแพ็ก
⑳ สรุปการเลือกซื้อ
LINK US-1002 เหมาะกับผู้ที่ต้องการหัว RJ45 CAT6 แบบ 2 ชั้นและใช้ตัวเรียงสายแยกชิ้น บรรจุ 10 หัวต่อแพ็ก ก่อนซื้อให้ตรวจรุ่นสาย CAT6 ที่จะใช้ ความพอดีของสายกับหัว และความครบของตัวเรียงสาย หากต้องการให้ช่วยเทียบกับรุ่นชิ้นเดียว US-1002AA สามารถแจ้งรหัสสายที่ใช้งานให้ KK Cable ช่วยพิจารณาได้
