① รายละเอียดสินค้า
LINK US-9267ALSZH เป็นสายแลน CAT6A แบบ F/FTP ในกลุ่ม SUPER-S Series สำหรับติดตั้งระบบเครือข่ายความเร็วสูงภายในอาคาร รองรับความเร็วสูงสุด 10 Gigabit Ethernet และแบนด์วิดท์ 500 MHz
สายมีโครงสร้างป้องกันสัญญาณรบกวนสองระดับ โดยใช้แผ่น Al-Mylar Foil แยกหุ้มคู่สายบิดเกลียวทั้ง 4 คู่ และมีแผ่น Al-Mylar Foil หุ้มรวมรอบคู่สายทั้งหมดอีกหนึ่งชั้น ช่วยลด Crosstalk ระหว่างคู่สาย รวมถึงสัญญาณรบกวนจากภายนอกและ Alien Crosstalk
ตัวนำผลิตจากทองแดงแท้แบบแกนเดี่ยวขนาด 23 AWG ภายในมี Drain Wire ผลิตจากทองแดงตีเกลียวชุบดีบุกขนาด 24 AWG สำหรับเชื่อมต่อชิลด์เข้าสู่ระบบกราวด์อย่างเหมาะสม
เปลือกสายเป็นวัสดุ FR-LSZH สี Aqua Blue ช่วยลดปริมาณควันและก๊าซที่มีฤทธิ์กัดกร่อนเมื่อเกิดเพลิงไหม้ ตัวสายมีเส้นผ่านศูนย์กลางประมาณ 6.9 มิลลิเมตร ทำให้ประหยัดพื้นที่ในท่อ รางสาย และตู้แร็ค พร้อมช่วยให้จัดการสายได้ง่ายขึ้น
สายรุ่นนี้มีความยาว 305 เมตร เหมาะสำหรับสำนักงาน อาคาร โรงเรียน โรงพยาบาล ห้องเซิร์ฟเวอร์ ศูนย์ข้อมูล ระบบกล้องวงจรปิด IP และระบบเครือข่ายที่มีสายจำนวนมากติดตั้งอยู่ในบริเวณเดียวกัน
② จุดเด่นของสินค้า
- สายแลนมาตรฐาน CAT6A แบบ F/FTP
- รองรับความเร็วสูงสุด 10 Gigabit Ethernet
- รองรับแบนด์วิดท์สูงสุด 500 MHz
- ตัวนำทองแดงแท้แบบแกนเดี่ยวขนาด 23 AWG
- มีฟอยล์แยกหุ้มคู่สายทั้ง 4 คู่
- มีฟอยล์หุ้มรวมรอบคู่สายทั้งหมดอีกหนึ่งชั้น
- ช่วยลด Crosstalk ระหว่างคู่สาย
- ช่วยลดสัญญาณรบกวนจากภายนอกและ Alien Crosstalk
- มี Drain Wire ทองแดงชุบดีบุกขนาด 24 AWG
- เปลือก FR-LSZH ช่วยลดควันและก๊าซที่มีฤทธิ์กัดกร่อน
- เส้นผ่านศูนย์กลางประมาณ 6.9 มิลลิเมตร
- รัศมีการดัดโค้งขั้นต่ำประมาณ 8 เท่าของเส้นผ่านศูนย์กลางสาย
- รองรับอุณหภูมิการติดตั้งและใช้งานตั้งแต่ -20°C ถึง 75°C
- ความยาว 305 เมตร เหมาะสำหรับโครงการและงานติดตั้งหลายจุด
③ ข้อมูลทางเทคนิค
แบรนด์: LINK
รุ่น: US-9267ALSZH
ประเภทสาย: CAT6A F/FTP
ซีรีส์: SUPER-S Series
พื้นที่ใช้งาน: ภายในอาคาร
ความเร็วเครือข่ายสูงสุด: 10 Gigabit Ethernet
แบนด์วิดท์: 500 MHz
ชนิดตัวนำ: Solid Bare Copper
ขนาดตัวนำ: 23 AWG
จำนวนคู่สาย: 4 คู่
จำนวนแกนสาย: 8 แกน
วัสดุฉนวนตัวนำ: Foam-Skin PE
เส้นผ่านศูนย์กลางฉนวน: 1.28 ± 0.05 มิลลิเมตร
ชิลด์แยกคู่สาย: Al-Mylar Tape แยกหุ้มทุกคู่สาย
ชิลด์รวม: Al-Mylar Tape หุ้มรวมรอบคู่สายทั้งหมด
Drain Wire: ทองแดงตีเกลียวชุบดีบุกขนาด 24 AWG
วัสดุเปลือกสาย: Lead-Free FR-LSZH
สีเปลือกสาย: Aqua Blue
ความหนาเปลือกสาย: 0.50 ± 0.02 มิลลิเมตร
เส้นผ่านศูนย์กลางภายนอก: 6.9 ± 0.2 มิลลิเมตร
ค่าอิมพีแดนซ์: 100 ± 15 โอห์ม ที่ความถี่ 1–500 MHz
ค่า DC Resistance สูงสุด: 9.38 โอห์มต่อ 100 เมตร
ค่า NVP: 74%
รัศมีการดัดโค้งขั้นต่ำ: 8 เท่าของเส้นผ่านศูนย์กลางสาย
อุณหภูมิติดตั้งและใช้งาน: -20°C ถึง 75°C
อุณหภูมิการจัดเก็บ: -20°C ถึง 80°C
ความยาวสาย: 305 เมตร
มาตรฐานการเข้าสาย: T568A หรือ T568B

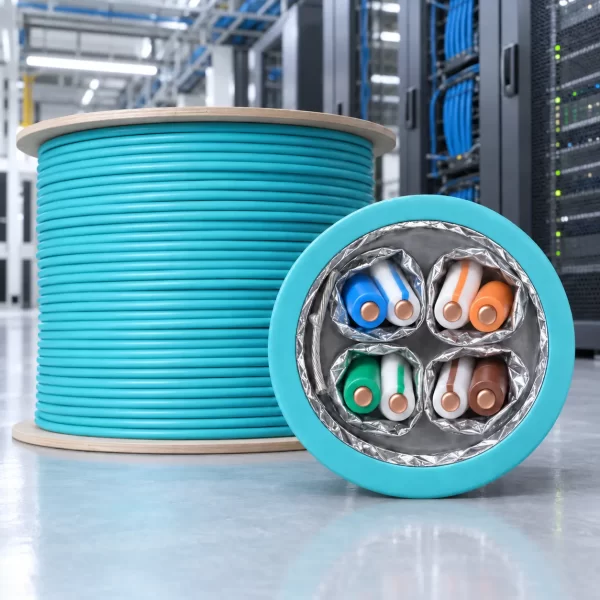

④ โครงสร้างสายและวัสดุ
คำว่า F/FTP อธิบายโครงสร้างชิลด์ของสาย โดยตัวอักษร F ตัวแรกหมายถึงมีฟอยล์หุ้มรวมรอบคู่สายทั้งหมด ส่วน FTP หมายถึงคู่สายแต่ละคู่มีฟอยล์แยกหุ้มอีกชั้นหนึ่ง
ภายในประกอบด้วยคู่สายทั้งหมด 4 คู่ รวม 8 แกน ได้แก่ คู่สีน้ำเงินและขาวคาดน้ำเงิน คู่สีส้มและขาวคาดส้ม คู่สีเขียวและขาวคาดเขียว และคู่สีน้ำตาลกับขาวคาดน้ำตาล
ฟอยล์ที่แยกหุ้มแต่ละคู่ช่วยลด Crosstalk ระหว่างคู่สาย ขณะที่ฟอยล์ชั้นนอกรอบคู่สายทั้งหมดช่วยลดผลกระทบจากคลื่นแม่เหล็กไฟฟ้าและสัญญาณรบกวนจากอุปกรณ์ภายนอก
Drain Wire ขนาด 24 AWG ทำหน้าที่สัมผัสกับชิลด์และช่วยให้สามารถเชื่อมต่อชิลด์เข้าสู่ระบบกราวด์ผ่านอุปกรณ์ Shielded ได้อย่างต่อเนื่อง
ตัวนำทองแดงแท้แบบแกนเดี่ยวเหมาะสำหรับการเดินสายถาวรจาก Patch Panel ไปยัง Keystone Jack ไม่ใช่สายอ่อนสำหรับเคลื่อนย้ายหรือเสียบเข้าอุปกรณ์โดยตรงเป็นประจำ
เปลือก FR-LSZH หรือ Flame-Retardant Low Smoke Zero Halogen ช่วยลดการลามไฟ ควัน และก๊าซฮาโลเจนที่มีฤทธิ์กัดกร่อน เหมาะสำหรับพื้นที่ที่มีผู้ใช้งานหรืออุปกรณ์อิเล็กทรอนิกส์จำนวนมาก
⑤ ประสิทธิภาพและมาตรฐานที่รองรับ
LINK US-9267ALSZH รองรับการส่งข้อมูลตามมาตรฐาน CAT6A ที่ความถี่สูงสุด 500 MHz และรองรับระบบ 10 Gigabit Ethernet ที่ระยะช่องสัญญาณรวมไม่เกิน 100 เมตร เมื่อออกแบบและติดตั้งด้วยอุปกรณ์ที่ได้มาตรฐาน
ตัวสายผ่านข้อกำหนดด้านประสิทธิภาพของ ANSI/TIA-568.2-E Category 6A และ ISO/IEC 11801 Class EA พร้อมทดสอบค่า Powersum NEXT และออกแบบให้ควบคุม Alien Crosstalk สำหรับระบบที่มีสายติดตั้งรวมกันจำนวนมาก
- ANSI/TIA-568.2-E Category 6A
- ANSI/TIA-568.2-D Category 6A
- ANSI/TIA-568-C.2 Category 6A
- ISO/IEC 11801:2017 Class EA
- EN 50173-1 Category 6A
- EN 50288-10-1
- IEC 61156-5
- IEC 60332-1
- IEC 60754-1 และ IEC 60754-2
- IEC 61034-1 และ IEC 61034-2
- UL 444/NEC 800
- CSA 22.2 No.214
- RoHS Compliant
สายสามารถใช้ในระบบที่ส่งข้อมูลพร้อมจ่ายไฟผ่าน PoE ได้ แต่กำลังไฟและอุณหภูมิที่เกิดขึ้นจริงขึ้นอยู่กับมาตรฐานของอุปกรณ์ จำนวนสายที่มัดรวมกัน ระยะทาง และสภาพแวดล้อมในการติดตั้ง
⑥ เหมาะสำหรับงานประเภทใด
- ระบบเครือข่าย 10 Gigabit Ethernet
- ระบบ LAN ภายในสำนักงานและอาคาร
- ห้องเซิร์ฟเวอร์และศูนย์ข้อมูล
- ระบบกล้องวงจรปิด IP ความละเอียดสูง
- Wireless Access Point ความเร็วสูง
- ระบบโทรศัพท์ผ่านเครือข่าย IP
- ระบบประชุมและส่งภาพความละเอียดสูง
- อุปกรณ์ที่รับไฟผ่านระบบ PoE
- พื้นที่ที่มีสัญญาณรบกวนทางไฟฟ้า
- บริเวณที่มีสายเครือข่ายมัดรวมกันจำนวนมาก
- อาคารที่กำหนดให้ใช้สายเปลือก LSZH
- โครงการที่ต้องการสายขนาดกะทัดรัดและจัดการง่าย
⑦ อุปกรณ์ที่ใช้ร่วมกัน
ควรใช้งานร่วมกับอุปกรณ์ CAT6A แบบ Shielded ตลอดเส้นทาง เพื่อให้ชิลด์และระบบกราวด์มีความต่อเนื่อง ได้แก่
- Shielded CAT6A Keystone Jack
- Shielded CAT6A Patch Panel
- Shielded CAT6A RJ45 Plug สำหรับตัวนำ 23 AWG
- Shielded CAT6A Patch Cord
- Faceplate และเต้ารับสำหรับ Keystone Jack
- ตู้แร็คและ Cable Management
- Grounding Kit และอุปกรณ์ Bonding
- Network Switch ที่รองรับความเร็วตามต้องการ
- PoE Switch หรือ PoE Injector สำหรับอุปกรณ์ที่รับไฟผ่านสายแลน
หัว RJ45 และอุปกรณ์เข้าสายต้องรองรับตัวนำแบบแกนเดี่ยวขนาด 23 AWG และเส้นผ่านศูนย์กลางสายประมาณ 6.9 มิลลิเมตร
⑧ ข้อแนะนำและข้อควรระวังในการติดตั้ง
เลือกใช้มาตรฐาน T568A หรือ T568B แบบใดแบบหนึ่งและใช้เหมือนกันทั้งสองด้าน ไม่ควรผสมมาตรฐานการเรียงสีภายในสายเส้นเดียวกัน
ไม่ควรคลายเกลียวคู่สายเกินความจำเป็นในขั้นตอนการเข้าสาย เพราะจะทำให้ประสิทธิภาพในการควบคุม Crosstalk ลดลง ควรรักษาเกลียวของแต่ละคู่ให้ใกล้จุดเชื่อมต่อมากที่สุด
ควรรักษารัศมีการดัดโค้งไม่น้อยกว่า 8 เท่าของเส้นผ่านศูนย์กลางสาย หลีกเลี่ยงการพับสายเป็นมุมแหลม การเหยียบสาย และการรัดเคเบิลไทร์แน่นเกินไป
สายแบบ F/FTP ต้องใช้อุปกรณ์ Shielded และมีระบบกราวด์หรือ Bonding ที่ถูกต้อง เพื่อให้ฟอยล์และ Drain Wire สามารถระบายสัญญาณรบกวนลงกราวด์ได้อย่างมีประสิทธิภาพ
ควรเว้นระยะจากสายไฟกำลัง หม้อแปลง มอเตอร์ และแหล่งกำเนิดคลื่นแม่เหล็กไฟฟ้าตามมาตรฐาน แม้ว่าสายจะมีชิลด์ป้องกันสัญญาณรบกวนสองระดับก็ตาม
สายรุ่นนี้ออกแบบสำหรับติดตั้งภายในอาคาร ไม่ควรติดตั้งในพื้นที่ที่โดนแสงแดด ฝน น้ำ หรือความชื้นโดยตรง หากต้องเดินสายภายนอกอาคารควรเลือกสาย CAT6A Outdoor โดยเฉพาะ
หลังติดตั้งควรตรวจสอบลำดับสายทั้ง 8 แกนด้วย Cable Tester และควรใช้เครื่อง Certification Tester สำหรับโครงการที่ต้องการรับรองผลตามมาตรฐาน CAT6A
⑨ สิ่งที่ได้รับ
สายแลน LINK CAT6A F/FTP SUPER-S รุ่น US-9267ALSZH สี Aqua Blue ความยาว 305 เมตร จำนวน 1 ม้วน
หัว RJ45, Keystone Jack, Patch Panel, Patch Cord, อุปกรณ์กราวด์ และเครื่องมือสำหรับติดตั้งไม่รวมอยู่ในชุด
⑩ เปรียบเทียบกับรุ่นใกล้เคียง
US-9267ALSZH: เป็นสาย CAT6A แบบ F/FTP มีฟอยล์แยกหุ้มแต่ละคู่และฟอยล์หุ้มรวมอีกหนึ่งชั้น แบนด์วิดท์ 500 MHz เส้นผ่านศูนย์กลางประมาณ 6.9 มิลลิเมตร เหมาะกับงานที่ต้องการชิลด์สองระดับและตัวสายขนาดกะทัดรัด
US-9266LSZH: เป็นสาย CAT6A แบบ F/UTP มีฟอยล์หุ้มรวมเพียงชั้นเดียวและมี Cross Filler แบนด์วิดท์ 650 MHz เส้นผ่านศูนย์กลางประมาณ 7.4 มิลลิเมตร
US-9256ALSZH: เป็นสาย CAT6A แบบ U/FTP มีฟอยล์แยกหุ้มแต่ละคู่ แต่ไม่มีฟอยล์หุ้มรวมรอบคู่สายทั้งหมด แบนด์วิดท์ 500 MHz เส้นผ่านศูนย์กลางประมาณ 6.8 มิลลิเมตร
หากพื้นที่ติดตั้งมีสัญญาณรบกวนสูงและต้องการการป้องกันทั้งระหว่างคู่สายและจากภายนอก รุ่น US-9267ALSZH เป็นตัวเลือกที่เหมาะสมกว่า แต่ระบบทั้งหมดต้องใช้อุปกรณ์ Shielded และติดตั้งกราวด์อย่างถูกต้อง
⑪ คำถามที่พบบ่อย
สายรุ่นนี้ใช้ภายนอกอาคารได้หรือไม่?
ไม่แนะนำ เนื่องจากเปลือก FR-LSZH ของรุ่นนี้ออกแบบสำหรับติดตั้งภายในอาคาร หากต้องเดินสายภายนอกควรเลือกสาย CAT6A Outdoor ที่มีเปลือกทนแสงแดดและสภาพอากาศ
F/FTP แตกต่างจาก F/UTP อย่างไร?
F/FTP มีฟอยล์แยกหุ้มแต่ละคู่สายและมีฟอยล์หุ้มรวมอีกหนึ่งชั้น ส่วน F/UTP มีฟอยล์หุ้มรวมรอบคู่สายทั้งหมดเพียงชั้นเดียว โดยไม่มีฟอยล์แยกแต่ละคู่
จำเป็นต้องต่อกราวด์หรือไม่?
จำเป็นสำหรับการใช้ประโยชน์จากชิลด์อย่างเต็มประสิทธิภาพ ควรใช้อุปกรณ์ Shielded ตลอดเส้นทางและเชื่อมต่อระบบกราวด์หรือ Bonding ตามมาตรฐาน
สามารถใช้หัว RJ45 ทั่วไปได้หรือไม่?
ควรใช้หัว RJ45 แบบ Shielded ที่รองรับสาย CAT6A ตัวนำแบบแกนเดี่ยวขนาด 23 AWG และรองรับเส้นผ่านศูนย์กลางสายประมาณ 6.9 มิลลิเมตร
ใช้กับอุปกรณ์ CAT6 ได้หรือไม่?
สามารถเชื่อมต่อใช้งานร่วมกันได้ แต่ความเร็วและประสิทธิภาพของระบบจะถูกจำกัดตามอุปกรณ์หรือส่วนประกอบที่มีมาตรฐานต่ำที่สุด
ความยาว 305 เมตรสามารถเดินสายเส้นเดียวทั้งหมดได้หรือไม่?
ไม่ควรเดินสาย Ethernet เส้นเดียวถึง 305 เมตร ระบบ 10 Gigabit Ethernet กำหนดระยะช่องสัญญาณรวมสูงสุด 100 เมตร สาย 305 เมตรมีไว้สำหรับตัดแบ่งติดตั้งหลายจุด
