① รายละเอียดสินค้า

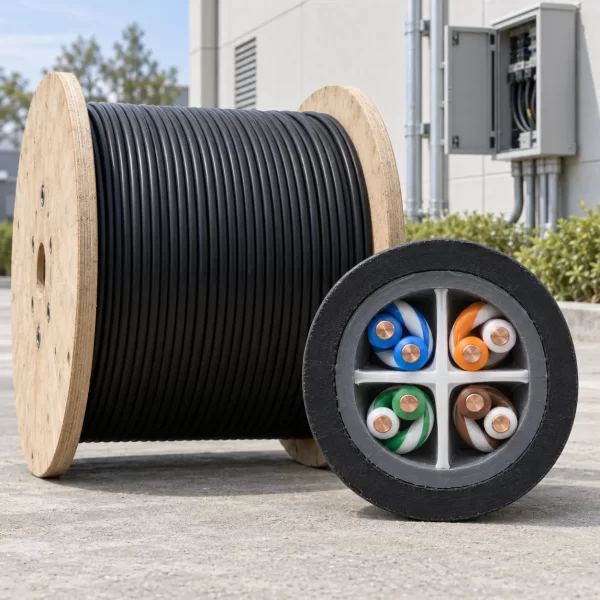

LINK US-9156AOUT เป็นสายแลน CAT6A แบบ UTP ในกลุ่ม SUPER-S สำหรับติดตั้งระบบเครือข่ายภายนอกอาคาร รองรับความเร็วสูงสุด 10 Gigabit Ethernet และแบนด์วิดท์ 500 MHz
สายใช้ตัวนำทองแดงแท้แบบแกนเดี่ยวขนาด 23 AWG ภายในประกอบด้วยคู่สายบิดเกลียวจำนวน 4 คู่ รวม 8 แกน พร้อม Filler Slot ช่วยแยกและรักษาตำแหน่งคู่สาย เพื่อลด Crosstalk ภายในสาย
จุดเด่นสำคัญคือโครงสร้างเปลือกสองชั้นหรือ Double Jacket โดยเปลือกชั้นนอกเป็นวัสดุ PE สีดำสำหรับงานภายนอก ช่วยป้องกันความชื้นและทนต่อรังสี UV ได้ดีกว่าสายที่ออกแบบสำหรับใช้งานภายในอาคาร
สายรุ่นนี้ไม่มีลวดสลิงในตัว หากต้องเดินสายลอยข้ามระหว่างอาคารหรือมีระยะช่วงลอย ควรติดตั้งลวดสลิงแยกต่างหากและยึดสายเข้ากับสลิงอย่างถูกวิธี ไม่ควรปล่อยให้น้ำหนักสายแขวนด้วยตัวสายแลนโดยตรง
KK Cable แนะนำ LINK US-9156AOUT สำหรับงานเดินสายภายนอกอาคาร กล้องวงจรปิด IP และอุปกรณ์เครือข่าย Outdoor ที่ต้องการสาย CAT6A ทองแดงแท้ พร้อมเปลือกสองชั้นสำหรับสภาพแวดล้อมภายนอก
② จุดเด่นของสินค้า
- สายแลนมาตรฐาน CAT6A แบบ UTP หรือ U/UTP
- ออกแบบสำหรับติดตั้งภายนอกอาคาร
- รองรับความเร็วสูงสุด 10 Gigabit Ethernet
- รองรับแบนด์วิดท์สูงสุด 500 MHz
- ตัวนำทองแดงแท้แบบแกนเดี่ยวขนาด 23 AWG
- มีคู่สายบิดเกลียว 4 คู่ รวม 8 แกน
- มี Filler Slot ช่วยแยกและจัดตำแหน่งคู่สาย
- โครงสร้างเปลือกสองชั้น Double Jacket
- เปลือกนอก PE สีดำทนต่อรังสี UV
- ช่วยป้องกันความชื้นและสภาพอากาศภายนอก
- ไม่มีฟอยล์หรือชิลด์โลหะ เข้าหัวได้สะดวก
- ไม่ต้องติดตั้งกราวด์สำหรับชิลด์สาย
- รองรับการใช้งานร่วมกับระบบ PoE
- ความยาว 305 เมตร บรรจุแบบม้วน
③ ข้อมูลทางเทคนิค
แบรนด์: LINK
รุ่น: US-9156AOUT
ประเภทสาย: CAT6A UTP หรือ U/UTP
ซีรีส์: SUPER-S Outdoor
ลักษณะการใช้งาน: ภายนอกอาคาร
ความเร็วเครือข่ายสูงสุด: 10 Gigabit Ethernet
แบนด์วิดท์: 500 MHz
ชนิดตัวนำ: Solid Bare Copper
ขนาดตัวนำ: 23 AWG
จำนวนคู่สาย: 4 คู่
จำนวนแกนสาย: 8 แกน
ตัวแบ่งคู่สาย: Filler Slot
ฟอยล์หรือชิลด์โลหะ: ไม่มี
โครงสร้างเปลือก: Double Jacket
วัสดุเปลือกชั้นนอก: PE
สีเปลือกชั้นนอก: สีดำ
คุณสมบัติเปลือกชั้นนอก: ทนรังสี UV และสภาพแวดล้อมภายนอก
ลวดสลิงในตัว: ไม่มี
สายไฟเลี้ยงในตัว: ไม่มี
ความยาวสาย: 305 เมตร
รูปแบบบรรจุภัณฑ์: ม้วนสาย
มาตรฐานการเข้าสาย: T568A หรือ T568B
ประเภทการติดตั้ง: Permanent Link หรือ Horizontal Cabling
มาตรฐานระบบสายสัญญาณ: Category 6A และ ISO/IEC 11801 Class EA
④ โครงสร้างสายและวัสดุ
สายแบบ UTP หรือ U/UTP ไม่มีฟอยล์หรือชิลด์โลหะหุ้มรอบคู่สาย การควบคุม Crosstalk อาศัยการตีเกลียวของคู่สายและ Filler Slot ที่แยกคู่สายออกเป็น 4 ส่วน
ภายในประกอบด้วยคู่สีน้ำเงินและขาวคาดน้ำเงิน คู่สีส้มและขาวคาดส้ม คู่สีเขียวและขาวคาดเขียว และคู่สีน้ำตาลกับขาวคาดน้ำตาล รวมทั้งหมด 8 แกน
ตัวนำทองแดงแท้แบบแกนเดี่ยวขนาด 23 AWG เหมาะสำหรับการเดินสายถาวรจากตู้แร็คหรือ Network Switch ไปยังจุดเชื่อมต่ออุปกรณ์ ไม่ใช่สายอ่อนสำเร็จรูปสำหรับเคลื่อนย้ายหรือเสียบตรงเข้ากับอุปกรณ์เป็นประจำ
Filler Slot ทำหน้าที่รักษาระยะระหว่างคู่สายและช่วยลด Crosstalk เพื่อให้สายสามารถรักษาประสิทธิภาพการรับส่งข้อมูลตามมาตรฐาน CAT6A
โครงสร้าง Double Jacket เพิ่มชั้นป้องกันให้กับแกนสายภายใน ส่วนเปลือกนอก PE สีดำออกแบบให้ทนต่อแสงแดด รังสี UV ความชื้น และสภาพแวดล้อมภายนอกได้ดีกว่าเปลือก PVC หรือ LSZH สำหรับใช้งานภายใน
⑤ ประสิทธิภาพและมาตรฐานที่รองรับ
LINK US-9156AOUT รองรับการรับส่งข้อมูลตามมาตรฐาน CAT6A ที่ความถี่สูงสุด 500 MHz และรองรับระบบ 10 Gigabit Ethernet ที่ระยะช่องสัญญาณรวมไม่เกิน 100 เมตร เมื่อใช้อุปกรณ์และวิธีติดตั้งที่ได้มาตรฐาน
ระยะช่องสัญญาณ 100 เมตรต้องรวมสายติดตั้งถาวรและ Patch Cord ทั้งสองด้านเข้าด้วยกัน จึงไม่ควรนำสายทั้งม้วน 305 เมตรไปเดินเป็นช่องสัญญาณเส้นเดียว
- ANSI/TIA Category 6A
- ISO/IEC 11801 Class EA
- รองรับระบบ 10 Gigabit Ethernet
- รองรับแบนด์วิดท์ 500 MHz
- ตัวนำ Solid Bare Copper ขนาด 23 AWG
- RoHS และ REACH Compliant
สามารถใช้งานกับอุปกรณ์ที่รับไฟผ่านระบบ PoE ได้ แต่ควรพิจารณามาตรฐาน PoE ของอุปกรณ์ กำลังไฟ ระยะทาง จำนวนสายที่มัดรวมกัน และอุณหภูมิของบริเวณติดตั้ง
⑥ เหมาะสำหรับงานประเภทใด
- ระบบเครือข่ายภายนอกอาคาร
- กล้องวงจรปิด IP ภายนอกอาคาร
- Wireless Access Point แบบ Outdoor
- การเดินสายระหว่างอาคารโดยติดตั้งสลิงแยก
- ระบบเครือข่ายบริเวณลานจอดรถ
- ระบบกล้องบริเวณรั้ว ประตู และทางเข้าออก
- ระบบเครือข่ายในโรงงานและคลังสินค้า
- ระบบ LAN ที่เดินสายผ่านท่อภายนอกอาคาร
- อุปกรณ์ที่รับไฟผ่านระบบ PoE
- ระบบที่ต้องการรองรับความเร็ว 10 Gigabit Ethernet
- พื้นที่ที่สายอาจสัมผัสแสงแดดและความชื้น
- โครงการที่ต้องตัดแบ่งสายติดตั้งหลายจุด
ลูกค้าในจังหวัดขอนแก่นสามารถแจ้งลักษณะหน้างาน ระยะทาง และวิธีเดินสายให้ KK Cable ช่วยพิจารณาว่าควรใช้ท่อ ราง ลวดสลิง หรืออุปกรณ์ป้องกันเพิ่มเติมแบบใด
⑦ อุปกรณ์ที่ใช้ร่วมกัน
ควรใช้อุปกรณ์ที่รองรับ CAT6A และรองรับตัวนำทองแดงแกนเดี่ยวขนาด 23 AWG ได้แก่
- CAT6A Keystone Jack
- CAT6A Patch Panel
- CAT6A RJ45 Plug สำหรับตัวนำ 23 AWG
- CAT6A Patch Cord
- กล่องกันน้ำสำหรับจุดเชื่อมต่อภายนอก
- Cable Gland ที่เหมาะกับขนาดสาย
- ท่อร้อยสายหรือรางสายสำหรับงานภายนอก
- ลวดสลิงและอุปกรณ์ยึดสายสำหรับการเดินสายลอย
- อุปกรณ์ป้องกันไฟกระชากสำหรับสายแลน
- PoE Switch หรือ PoE Injector
- Network Switch ที่รองรับความเร็วตามต้องการ
- เครื่อง Cable Tester และ Certification Tester
หากต้องต่อหัวหรืออุปกรณ์ภายนอกอาคาร ควรติดตั้งจุดเชื่อมต่อภายในกล่องกันน้ำและใช้ Cable Gland เพื่อป้องกันน้ำไหลเข้าสู่หัวต่อหรืออุปกรณ์
⑧ ข้อแนะนำและข้อควรระวังในการติดตั้ง
เลือกมาตรฐานการเรียงสายเป็น T568A หรือ T568B และใช้มาตรฐานเดียวกันทั้งสองด้าน ไม่ควรผสมรูปแบบการเรียงสีในสายเส้นเดียวกัน
ไม่ควรคลายเกลียวคู่สายมากเกินความจำเป็นขณะเข้าหัว เพราะจะทำให้ประสิทธิภาพการควบคุม Crosstalk ลดลง ควรรักษาเกลียวของคู่สายให้ใกล้จุดเชื่อมต่อมากที่สุด
สายรุ่นนี้ทนสภาพแวดล้อมภายนอก แต่ไม่ควรแช่น้ำอย่างต่อเนื่อง หากต้องเดินสายใต้ดินควรร้อยสายภายในท่อที่ป้องกันน้ำและออกแบบทางระบายน้ำอย่างเหมาะสม
หากเดินสายลอยระหว่างอาคาร ต้องใช้ลวดสลิงแยกต่างหาก เนื่องจากรุ่นนี้ไม่มีลวดสลิงในตัว ไม่ควรใช้ตัวสายรับน้ำหนักหรือแรงดึงจากช่วงลอยโดยตรง
ควรติดตั้งอุปกรณ์ป้องกันไฟกระชากสำหรับสายแลนเมื่อสายเดินเข้าหรือออกจากอาคาร โดยเฉพาะบริเวณที่มีความเสี่ยงจากฟ้าผ่าหรือความต่างศักย์ระหว่างอาคาร
หลีกเลี่ยงการเดินสายขนานกับสายไฟกำลังเป็นระยะทางยาว ควรเว้นระยะหรือใช้เส้นทางแยกตามมาตรฐาน แม้ว่าสายจะเป็น CAT6A ก็ตาม
ไม่ควรหักสายเป็นมุมแหลม เหยียบสาย บิดสาย หรือรัดเคเบิลไทร์แน่นเกินไป เพราะอาจทำให้คู่สายและ Filler Slot ภายในเสียรูป
หลังติดตั้งควรตรวจสอบลำดับสายทั้ง 8 แกนด้วย Cable Tester และใช้ Certification Tester หากต้องการรับรองประสิทธิภาพตามมาตรฐาน CAT6A
⑨ สิ่งที่ได้รับ
สายแลน LINK CAT6A UTP SUPER-S Outdoor รุ่น US-9156AOUT สีดำ ความยาว 305 เมตร จำนวน 1 ม้วน
ลวดสลิง หัว RJ45, Keystone Jack, Patch Panel, Patch Cord, กล่องกันน้ำ อุปกรณ์ป้องกันไฟกระชาก และเครื่องมือสำหรับติดตั้งไม่รวมอยู่ในชุด
⑩ เปรียบเทียบกับรุ่นใกล้เคียง
US-9156AOUT: สาย CAT6A UTP สำหรับภายนอกอาคาร เปลือกสองชั้น Double Jacket ชั้นนอก PE สีดำ แบนด์วิดท์ 500 MHz และไม่มีชิลด์โลหะ
US-9156ALSZH: สาย CAT6A UTP สำหรับภายในอาคาร เปลือก LSZH สี Aqua Blue แบนด์วิดท์ 500 MHz และบรรจุแบบ Pull Box
US-9256AOUT: สาย CAT6A U/FTP สำหรับภายนอกอาคาร มีฟอยล์แยกหุ้มคู่สายแต่ละคู่และใช้เปลือกสองชั้น เหมาะกับพื้นที่ที่ต้องการควบคุมสัญญาณรบกวนมากขึ้น
หากหน้างานภายนอกไม่มีปัญหาสัญญาณรบกวนสูง รุ่น US-9156AOUT ติดตั้งได้ง่ายกว่าและไม่ต้องจัดทำกราวด์สำหรับชิลด์ แต่หากมีสายไฟหรือแหล่งกำเนิดสัญญาณรบกวนอยู่ใกล้ ควรพิจารณารุ่น Shielded Outdoor
⑪ คำถามที่พบบ่อย
รุ่นนี้ใช้ภายนอกอาคารได้จริงหรือไม่?
ได้ สายออกแบบสำหรับใช้งานภายนอกอาคารและมีเปลือกนอก PE สีดำที่ทนต่อรังสี UV และความชื้นได้ดีกว่าสาย Indoor
สามารถฝังดินโดยตรงได้หรือไม่?
ควรร้อยภายในท่อสำหรับงานใต้ดินและออกแบบระบบป้องกันน้ำ ไม่แนะนำให้ฝังสายโดยตรงหากเอกสารโครงการไม่ได้ระบุรองรับ Direct Burial
สายรุ่นนี้มีลวดสลิงหรือไม่?
ไม่มี หากต้องเดินสายลอยข้ามระหว่างอาคารต้องใช้ลวดสลิงแยก และยึดตัวสายเข้ากับสลิงด้วยอุปกรณ์ที่เหมาะสม
สายรุ่นนี้มีสายไฟเลี้ยงกล้องในตัวหรือไม่?
ไม่มี ภายในมีเฉพาะคู่สายข้อมูล 4 คู่ รวม 8 แกน หากอุปกรณ์รองรับ PoE สามารถส่งข้อมูลและจ่ายไฟผ่านคู่สายทองแดงได้โดยใช้อุปกรณ์ PoE ที่เหมาะสม
จำเป็นต้องต่อกราวด์สำหรับสายหรือไม่?
ไม่จำเป็นต้องต่อกราวด์สำหรับชิลด์ เนื่องจากสายรุ่นนี้เป็น UTP และไม่มีฟอยล์หรือชิลด์โลหะ แต่ระบบไฟฟ้า อุปกรณ์เครือข่าย และอุปกรณ์ป้องกันไฟกระชากต้องมีกราวด์ตามมาตรฐาน
สั่งซื้อและสอบถามสินค้าในขอนแก่นได้อย่างไร?
ลูกค้าสามารถแจ้งรุ่น จำนวนม้วน ระยะทาง และลักษณะการติดตั้งกับ KK Cable ก่อนสั่งซื้อ เพื่อช่วยตรวจสอบว่าสาย Outdoor รุ่นนี้และอุปกรณ์ประกอบเหมาะกับหน้างานหรือไม่
