① รายละเอียดสินค้า
LINK US-9266LSZH-1 เป็นสายแลน CAT6A แบบ F/UTP ในกลุ่ม SUPER XG สำหรับติดตั้งระบบเครือข่ายความเร็วสูงภายในอาคาร รองรับความเร็วสูงสุด 10 Gigabit Ethernet และแบนด์วิดท์สูงถึง 650 MHz
ภายในสายประกอบด้วยคู่สายบิดเกลียวจำนวน 4 คู่ รวม 8 แกน ใช้ตัวนำทองแดงแท้แบบแกนเดี่ยวขนาด 23 AWG มีแกน Cross Filler ช่วยแยกคู่สาย และมีแผ่นฟอยล์หุ้มรวมรอบคู่สายทั้งหมดเพื่อลดผลกระทบจากสัญญาณรบกวนภายนอก
เปลือกสายผลิตจากวัสดุ LSZH สี Aqua Blue ช่วยลดปริมาณควันและก๊าซที่มีฤทธิ์กัดกร่อนเมื่อเกิดเพลิงไหม้ เหมาะสำหรับสำนักงาน โรงเรียน โรงพยาบาล ห้องเซิร์ฟเวอร์ ศูนย์ข้อมูล และอาคารที่ให้ความสำคัญกับความปลอดภัย
สินค้าบรรจุแบบ Easy Box ความยาว 100 เมตร สามารถดึงสายออกจากกล่องได้สะดวก เหมาะสำหรับบ้าน สำนักงาน ร้านค้า และโครงการที่ไม่จำเป็นต้องใช้สายเต็มกล่องขนาด 305 เมตร
② จุดเด่นของสินค้า
• สายแลนมาตรฐาน CAT6A แบบ F/UTP
• รองรับความเร็วสูงสุด 10 Gigabit Ethernet
• รองรับแบนด์วิดท์สูงถึง 650 MHz
• ใช้ตัวนำทองแดงแท้แบบแกนเดี่ยวขนาด 23 AWG
• มีฟอยล์หุ้มรวมรอบคู่สายทั้ง 4 คู่
• ช่วยลดผลกระทบจากสัญญาณรบกวนภายนอก
• มี Cross Filler ช่วยแยกและรักษาตำแหน่งคู่สาย
• เปลือก LSZH ช่วยลดควันและก๊าซที่มีฤทธิ์กัดกร่อน
• รองรับการส่งข้อมูลและจ่ายไฟผ่านระบบ PoE
• เส้นผ่านศูนย์กลางภายนอกประมาณ 7.4 มิลลิเมตร
• สี Aqua Blue ช่วยแยกประเภทสายภายในระบบ
• ความยาว 100 เมตร เหมาะสำหรับงานขนาดเล็กถึงขนาดกลาง
• บรรจุแบบ Easy Box ดึงสายออกใช้งานได้สะดวก
③ ข้อมูลทางเทคนิค
แบรนด์: LINK
รุ่น: US-9266LSZH-1
ประเภทสาย: CAT6A F/UTP
ซีรีส์: SUPER XG
ลักษณะการใช้งาน: ภายในอาคาร
ความเร็วเครือข่ายสูงสุด: 10 Gigabit Ethernet
แบนด์วิดท์: 650 MHz
ชนิดตัวนำ: ทองแดงแท้แบบแกนเดี่ยว
ขนาดตัวนำ: 23 AWG
จำนวนคู่สาย: 4 คู่
จำนวนแกนสาย: 8 แกน
โครงสร้างชิลด์: ฟอยล์หุ้มรวมรอบคู่สายทั้งหมด
ชิลด์แยกแต่ละคู่สาย: ไม่มี
ตัวแบ่งคู่สาย: Cross Filler
วัสดุเปลือกสาย: LSZH
สีเปลือกสาย: Aqua Blue
เส้นผ่านศูนย์กลางภายนอก: ประมาณ 7.4 มิลลิเมตร
ความยาวสาย: 100 เมตร
รูปแบบบรรจุภัณฑ์: Easy Box
มาตรฐานการเข้าสาย: T568A หรือ T568B
ประเภทการติดตั้ง: Permanent Link หรือ Horizontal Cabling
มาตรฐานระบบสายสัญญาณ: CAT6A และ ISO/IEC 11801 Class EA
รองรับการจ่ายไฟ: PoE และ PoE+
หัวต่อที่แนะนำ: อุปกรณ์ Shielded CAT6A
④ โครงสร้างสายและวัสดุ

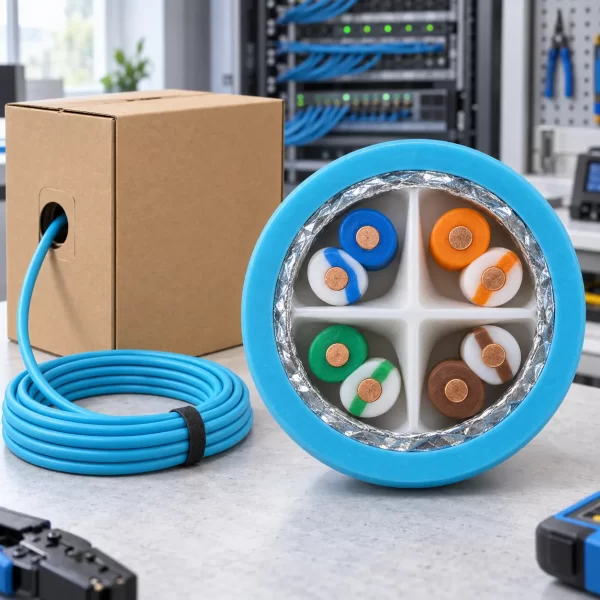

โครงสร้าง F/UTP หมายถึงสายที่มีฟอยล์หุ้มรวมรอบคู่สายบิดเกลียวทั้ง 4 คู่ แต่ไม่มีฟอยล์แยกหุ้มแต่ละคู่ ภายในประกอบด้วยคู่สายสีน้ำเงิน สีส้ม สีเขียว และสีน้ำตาล โดยแต่ละคู่มีสายสีหลักและสายสีขาวคาดสี

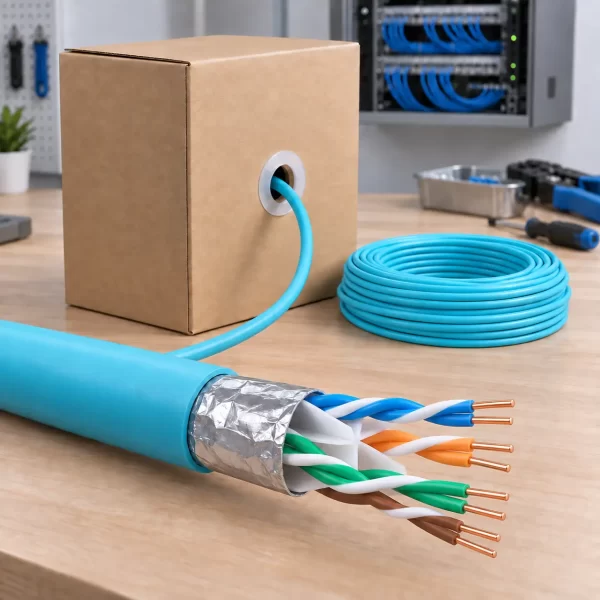

แกน Cross Filler ทำหน้าที่แยกคู่สายออกจากกัน ช่วยรักษาระยะและตำแหน่งของคู่สาย ลด Crosstalk ภายในสาย และช่วยให้สายรักษาประสิทธิภาพการรับส่งข้อมูลตามมาตรฐาน CAT6A

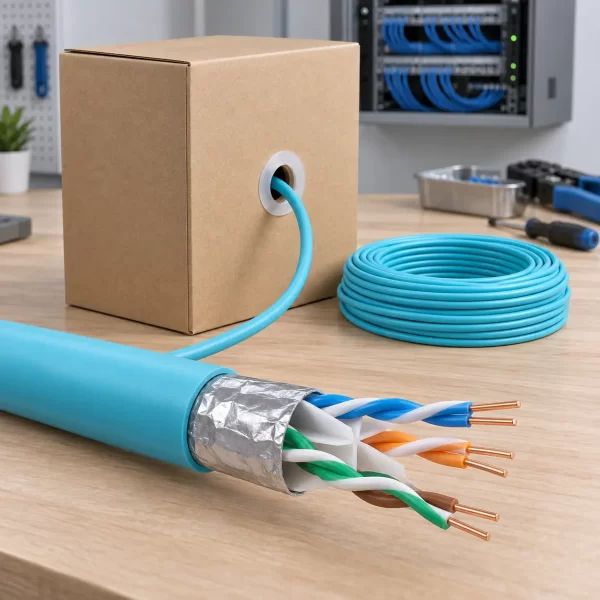

แผ่นฟอยล์ที่หุ้มรวมอยู่ใต้เปลือกสายช่วยลดผลกระทบจากคลื่นแม่เหล็กไฟฟ้าและสัญญาณรบกวนจากอุปกรณ์หรือสายไฟที่อยู่ใกล้เคียง เมื่อติดตั้งร่วมกับอุปกรณ์ Shielded และระบบกราวด์ที่ถูกต้องจะช่วยให้ระบบมีความเสถียรมากขึ้น
ตัวนำทองแดงแท้แบบแกนเดี่ยวเหมาะสำหรับการเดินสายถาวรจากตู้แร็คไปยังจุดใช้งาน ไม่ใช่สายอ่อนสำเร็จรูปสำหรับเคลื่อนย้ายหรือเสียบเข้าอุปกรณ์โดยตรงบ่อยครั้ง
เปลือก LSZH หรือ Low Smoke Zero Halogen ออกแบบให้เกิดควันน้อยและลดการปล่อยก๊าซฮาโลเจนที่มีฤทธิ์กัดกร่อนเมื่อเกิดเพลิงไหม้ จึงเหมาะสำหรับพื้นที่ภายในอาคารที่มีคนหรืออุปกรณ์อิเล็กทรอนิกส์จำนวนมาก
⑤ ประสิทธิภาพและมาตรฐานที่รองรับ
สาย LINK US-9266LSZH-1 รองรับแบนด์วิดท์สูงสุด 650 MHz ซึ่งสูงกว่าค่าพื้นฐานของสาย CAT6A ทั่วไป เหมาะกับเครือข่ายที่มีการส่งข้อมูลจำนวนมากและต้องการความเสถียรสูง
รองรับความเร็วสูงสุด 10 Gigabit Ethernet ที่ระยะทางรวมของช่องสัญญาณไม่เกิน 100 เมตร เมื่อใช้สาย อุปกรณ์เชื่อมต่อ และวิธีติดตั้งที่ได้มาตรฐาน ระยะทางดังกล่าวต้องรวมสายติดตั้งถาวรและ Patch Cord ทั้งสองด้านเข้าด้วยกัน
สามารถใช้ส่งข้อมูลพร้อมจ่ายไฟให้กับอุปกรณ์ผ่านระบบ PoE และ PoE+ เช่น กล้องวงจรปิด IP, Wireless Access Point และโทรศัพท์ IP ได้ การรองรับกำลังไฟจริงขึ้นอยู่กับมาตรฐานของอุปกรณ์ จำนวนสายที่มัดรวมกัน ระยะทาง และอุณหภูมิของพื้นที่ติดตั้ง
เพื่อให้ระบบทำงานได้เต็มประสิทธิภาพ ควรใช้อุปกรณ์เชื่อมต่อที่รองรับ CAT6A แบบ Shielded ตลอดเส้นทาง และทดสอบสายหลังติดตั้งด้วยเครื่องทดสอบที่เหมาะสม
⑥ เหมาะสำหรับงานประเภทใด
• ระบบเครือข่าย 10 Gigabit Ethernet
• ระบบ LAN ภายในบ้านและสำนักงาน
• ห้องเซิร์ฟเวอร์และศูนย์ข้อมูล
• ระบบกล้องวงจรปิด IP ความละเอียดสูง
• Wireless Access Point ความเร็วสูง
• โทรศัพท์ผ่านระบบ IP
• ระบบประชุมและส่งภาพผ่านเครือข่าย
• อุปกรณ์ที่รับไฟผ่านระบบ PoE หรือ PoE+
• พื้นที่ที่มีสายไฟหรืออุปกรณ์ไฟฟ้าอยู่ใกล้เคียง
• งานที่ต้องการลดผลกระทบจากสัญญาณรบกวน
• งานติดตั้งขนาดเล็กถึงขนาดกลาง
• งานที่ต้องการสายความยาวไม่เกิน 100 เมตร
⑦ อุปกรณ์ที่ใช้ร่วมกัน
ควรใช้งานร่วมกับอุปกรณ์ที่รองรับ CAT6A แบบ Shielded เพื่อรักษาความต่อเนื่องของชิลด์และประสิทธิภาพของระบบ ได้แก่
• Shielded CAT6A Keystone Jack
• Shielded CAT6A Patch Panel
• Shielded CAT6A RJ45 Plug ที่รองรับสายขนาด 23 AWG
• Shielded CAT6A Patch Cord
• Faceplate และเต้ารับสำหรับติดตั้ง Keystone Jack
• ตู้แร็คและ Cable Management
• ระบบกราวด์และ Bonding
• Network Switch ที่รองรับความเร็วตามต้องการ
• PoE Switch หรือ PoE Injector สำหรับอุปกรณ์ที่รับไฟผ่านสายแลน
ควรตรวจสอบขนาดช่องรับสายของหัว RJ45 หรือ Keystone Jack ก่อนติดตั้ง เนื่องจากสายมีเส้นผ่านศูนย์กลางภายนอกประมาณ 7.4 มิลลิเมตรและใช้ตัวนำขนาด 23 AWG
⑧ ข้อแนะนำและข้อควรระวังในการติดตั้ง
ควรกำหนดมาตรฐานการเข้าสายเป็น T568A หรือ T568B และใช้มาตรฐานเดียวกันทั้งสองด้าน ไม่ควรผสมรูปแบบการเข้าสายภายในเส้นเดียวกัน
ไม่ควรคลายเกลียวคู่สายมากเกินความจำเป็นขณะเข้าหัว เพราะอาจทำให้ประสิทธิภาพในการควบคุม Crosstalk ลดลง ควรรักษาเกลียวของคู่สายให้ใกล้จุดเชื่อมต่อมากที่สุด
หลีกเลี่ยงการหักงอสายเป็นมุมแหลม การเหยียบสาย การรัดเคเบิลไทร์แน่นเกินไป และการดึงสายด้วยแรงมากเกินกำหนด เพราะอาจทำให้โครงสร้างภายในเสียรูป
สายแบบ F/UTP ควรใช้ร่วมกับอุปกรณ์ Shielded และติดตั้งระบบกราวด์หรือ Bonding อย่างถูกต้อง หากระบบกราวด์ไม่สมบูรณ์ ประสิทธิภาพในการป้องกันสัญญาณรบกวนอาจลดลง
ควรเว้นระยะจากสายไฟกำลัง หม้อแปลง มอเตอร์ และแหล่งกำเนิดคลื่นแม่เหล็กไฟฟ้าตามมาตรฐานการติดตั้ง แม้ว่าสายจะมีฟอยล์ป้องกันสัญญาณรบกวนก็ตาม
สายรุ่นนี้ออกแบบสำหรับติดตั้งภายในอาคาร ไม่ควรเดินในพื้นที่ที่โดนแสงแดด ฝน น้ำ หรือความชื้นโดยตรง หากต้องติดตั้งภายนอกอาคารควรเลือกใช้สาย CAT6A Outdoor ที่มีเปลือกสำหรับงานภายนอกโดยเฉพาะ
หลังติดตั้งควรตรวจสอบลำดับสายทั้ง 8 แกนด้วย Cable Tester และควรทดสอบประสิทธิภาพตามมาตรฐาน CAT6A สำหรับระบบที่ต้องการรับรองผลการติดตั้ง
⑨ สิ่งที่ได้รับ
สายแลน LINK CAT6A F/UTP SUPER XG รุ่น US-9266LSZH-1 สี Aqua Blue ความยาว 100 เมตร จำนวน 1 กล่อง
บรรจุภัณฑ์แบบ Easy Box ออกแบบให้สามารถดึงสายออกใช้งานได้สะดวก โดยอุปกรณ์เข้าหัว Keystone Jack, RJ45 Plug, Patch Panel และเครื่องมือเข้าหัวไม่รวมอยู่ในชุด
⑩ เปรียบเทียบกับรุ่นใกล้เคียง
US-9266LSZH-1 และ US-9266LSZH มีคุณสมบัติหลักเหมือนกัน ได้แก่ เป็นสาย CAT6A แบบ F/UTP แบนด์วิดท์ 650 MHz ตัวนำทองแดงแท้ขนาด 23 AWG เปลือก LSZH และเส้นผ่านศูนย์กลางประมาณ 7.4 มิลลิเมตร
US-9266LSZH-1 มีความยาว 100 เมตรและบรรจุแบบ Easy Box เหมาะสำหรับบ้าน สำนักงาน ร้านค้า หรือโครงการขนาดเล็กถึงขนาดกลาง
US-9266LSZH มีความยาว 305 เมตร เหมาะสำหรับโครงการขนาดใหญ่ งานที่มีหลายจุดใช้งาน หรือผู้ติดตั้งที่ต้องใช้สายต่อเนื่องจำนวนมาก
หากเปรียบเทียบกับ US-9256ALSZH รุ่นดังกล่าวเป็นสาย CAT6A แบบ U/FTP ที่มีฟอยล์แยกหุ้มแต่ละคู่สายและไม่มี Cross Filler ส่วน US-9266LSZH-1 เป็นสาย F/UTP ที่มีฟอยล์หุ้มรวมรอบคู่สายทั้งหมดและมี Cross Filler
⑪ คำถามที่พบบ่อย
สายรุ่นนี้ใช้ภายนอกอาคารได้หรือไม่?
ไม่แนะนำ เนื่องจากเปลือก LSZH ของรุ่นนี้ออกแบบสำหรับติดตั้งภายในอาคาร หากต้องเดินสายภายนอกควรเลือกสาย Outdoor ที่ทนต่อแสงแดดและสภาพอากาศโดยเฉพาะ
สามารถใช้กับหัว RJ45 ทั่วไปได้หรือไม่?
ควรใช้หัว RJ45 แบบ Shielded ที่รองรับสาย CAT6A ตัวนำขนาด 23 AWG และรองรับเส้นผ่านศูนย์กลางสายประมาณ 7.4 มิลลิเมตร หัวที่มีช่องรับสายเล็กเกินไปอาจไม่สามารถติดตั้งได้อย่างถูกต้อง
ใช้กับอุปกรณ์ CAT6 ได้หรือไม่?
สามารถเชื่อมต่อกับอุปกรณ์มาตรฐานต่ำกว่าได้ แต่ความเร็วและประสิทธิภาพของระบบจะถูกจำกัดโดยอุปกรณ์หรือส่วนประกอบที่มีมาตรฐานต่ำที่สุด
สาย 100 เมตรสามารถเดินจากต้นทางถึงปลายทางเต็ม 100 เมตรได้หรือไม่?
มาตรฐานช่องสัญญาณ Ethernet กำหนดระยะรวมไม่เกิน 100 เมตร ซึ่งรวมสายติดตั้งถาวรและ Patch Cord ทั้งสองด้าน หากต้องมี Patch Cord ควรออกแบบระยะของสายติดตั้งถาวรให้เหลือระยะสำหรับ Patch Cord ด้วย
ต้องต่อกราวด์หรือไม่?
ระบบสายแบบ Shielded ควรมีการเชื่อมต่อชิลด์และระบบกราวด์หรือ Bonding อย่างถูกต้องตลอดระบบ เพื่อให้ฟอยล์ป้องกันสัญญาณรบกวนทำงานได้อย่างมีประสิทธิภาพ
