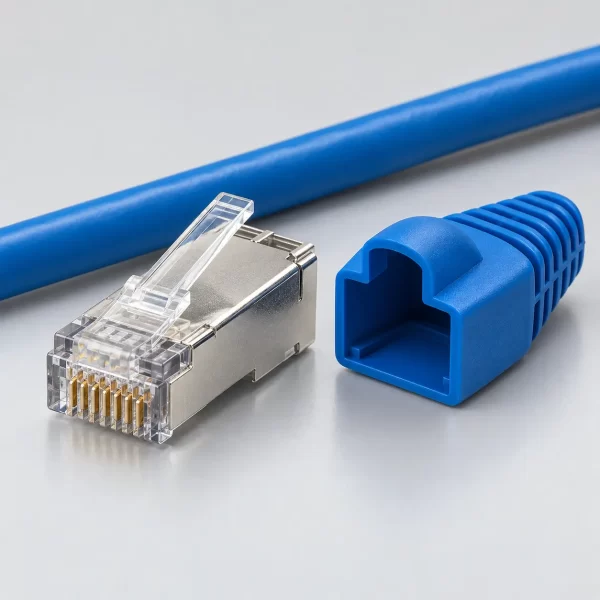

หัว RJ45 ตัวผู้ LINK รุ่น US-1004A เป็นหัว CAT6 แบบชิลด์ พร้อมยางครอบสีฟ้า เหมาะกับงานที่ออกแบบให้ใช้สายและหัวต่อแบบชิลด์ร่วมกัน LINK ระบุบรรจุ 1 ชุดต่อแพ็ก และระบุเครื่องมือ TL-1106AGA สำหรับการย้ำหัวและจับส่วนชิลด์
KK Cable แนะนำให้ตรวจชนิดชิลด์และขนาดของสายจริงก่อนสั่งซื้อ เพราะการใช้หัวชิลด์ให้เหมาะสมต้องพิจารณาทั้งสาย หัว เครื่องมือ และวิธีเข้าหัวร่วมกัน
① หัว RJ45 LINK US-1004A คืออะไร
US-1004A เป็นหัว RJ45 ตัวผู้ CAT6 แบบชิลด์ของ LINK ใช้ติดที่ปลายสายแลนเพื่อเชื่อมต่อกับพอร์ต RJ45 โดยมีส่วนชิลด์ของหัวสำหรับงานที่ต้องการโครงสร้างสายชิลด์ รุ่นนี้เป็นคนละสินค้ากับหัว CAT6 แบบไม่ชิลด์ในตระกูล US-1062AA และไม่ใช่เต้ารับตัวเมีย
② จุดเด่นเฉพาะรุ่น
LINK ระบุหัวแบบชิลด์พร้อมยางครอบสีฟ้าในรายการเดียว จึงไม่ต้องสั่งยางครอบแยกสำหรับชุดตามที่ผู้ผลิตระบุ รุ่นนี้ยังมีเครื่องมือที่ LINK ระบุชัดคือ TL-1106AGA ซึ่งใช้กับงานย้ำและจับชิลด์ของหัว ช่วยให้วางแผนเครื่องมือก่อนเริ่มติดตั้งได้ตรงรุ่น
③ ข้อมูลทางเทคนิคจาก LINK
- ยี่ห้อ: LINK
- รหัสรุ่น: US-1004A
- ประเภท: หัว RJ45 ตัวผู้แบบชิลด์
- หมวดสาย: CAT6
- อุปกรณ์ที่ผู้ผลิตระบุว่ามาพร้อมหัว: ยางครอบสีฟ้า
- เครื่องมือที่ผู้ผลิตระบุ: TL-1106AGA
- จำนวนบรรจุ: 1 ชุดต่อแพ็ก
หน้าสินค้าที่ตรวจสอบไม่ได้แสดงช่วง AWG หรือเส้นผ่านศูนย์กลางภายนอกของสายสำหรับ US-1004A จึงควรตรวจความเข้ากันได้กับสายจริงก่อนใช้จำนวนมาก
④ ส่วนประกอบของชุดหัว
รายการสินค้าทางการระบุหัว RJ45 แบบชิลด์พร้อมยางครอบสีฟ้า และระบุ 1 ชิ้นต่อแพ็ก ก่อนเริ่มงานควรเปิดตรวจหัวและยางครอบว่าครบและไม่มีส่วนใดเสียหาย ยางครอบใช้สวมบริเวณท้ายหัวเพื่อเก็บงานปลายสาย ส่วนการต่อชิลด์ต้องทำตามโครงสร้างของหัวและสายที่ใช้จริง
⑤ ใช้กับสายแลนหมวดใด
LINK ระบุ US-1004A เป็นหัว CAT6 แบบชิลด์ จึงควรพิจารณากับสาย CAT6 ชนิดชิลด์ที่มีขนาดและโครงสร้างเหมาะสม หากสายที่มีเป็น CAT6A หรือหมวดอื่น ให้ตรวจข้อกำหนดระบบก่อนเลือกหัว ไม่ควรอาศัยเพียงว่าหัว RJ45 สามารถเสียบเข้าพอร์ตได้
⑥ ขนาดตัวนำและขนาดสายที่ต้องตรวจ
ข้อมูลหน้า US-1004A ที่ตรวจสอบไม่ได้ระบุช่วง AWG และขนาดเส้นผ่านศูนย์กลางภายนอกของสาย ตรวจเอกสารสายที่ต้องใช้จริง แล้วเทียบกับหัวและยางครอบก่อนทำงาน สายที่มีชิลด์หรือเปลือกหนาอาจมีขนาดภายนอกต่างจากสาย CAT6 ไม่ชิลด์ แม้จะอยู่ในหมวด CAT6 เหมือนกัน
⑦ สายแกนเดี่ยวหรือแกนฝอย
ข้อมูลเฉพาะรุ่นที่ตรวจสอบไม่ได้แยกยืนยันชนิดตัวนำ Solid หรือ Stranded หากจะนำหัวไปใช้กับสายเดินถาวรหรือสายทำ Patch Cord ให้ตรวจชนิดตัวนำจากรหัสสายและทดสอบการเข้าหัวจริงก่อนสั่งใช้จำนวนมาก
⑧ ความสัมพันธ์ระหว่างสายชิลด์กับหัวชิลด์
หัวชิลด์มีประโยชน์เมื่อระบบออกแบบให้ส่วนชิลด์ของสายต่อเนื่องผ่านจุดเชื่อมต่อ การใช้หัวชิลด์เพียงด้านเดียวไม่ได้ยืนยันว่าระบบชิลด์ทั้งเส้นทำงานตามที่ออกแบบไว้ ต้องพิจารณาชนิดสาย จุดสัมผัสชิลด์ที่หัว อุปกรณ์ปลายทาง และแนวทางต่อกราวด์ตามแบบระบบที่ใช้งาน
⑨ งานติดตั้งที่เหมาะกับรุ่นนี้
เหมาะกับงานสาย CAT6 ชนิดชิลด์ที่ต้องเข้าหัว RJ45 ตัวผู้ตามแบบระบบ เช่น งานที่กำหนดให้ส่วนชิลด์ของสายต่อเนื่องถึงหัวต่อ ควรยึดข้อกำหนดการติดตั้งของโครงการและตรวจสายที่ประกอบเสร็จ ไม่ควรใช้คำว่า “หัวชิลด์” แทนผลทดสอบการป้องกันสัญญาณรบกวน
⑩ ตัวอย่างการเลือกใช้งานจริง
หากมีสาย CAT6 แบบชิลด์อยู่แล้ว และต้องทำปลายสายเป็นหัว RJ45 ตัวผู้ ผู้ติดตั้งสามารถนำรหัสสายมาเทียบกับ US-1004A ตรวจขนาดสาย ยางครอบ และเครื่องมือที่ต้องใช้ก่อนเริ่มงาน หากสายไม่พอดีกับหัว ควรเปลี่ยนหัวที่เหมาะสม ไม่ตัดส่วนชิลด์ทิ้งเพียงเพื่อให้สายใส่หัวได้
⑪ อุปกรณ์และเครื่องมือที่ต้องเตรียม
เตรียมสาย CAT6 แบบชิลด์ที่ทราบรุ่น หัว US-1004A พร้อมยางครอบสีฟ้า อุปกรณ์ปอกสาย เครื่องทดสอบสาย และเครื่องมือเข้าหัวที่เหมาะสม LINK ระบุ TL-1106AGA เป็นเครื่องมือย้ำและจับชิลด์สำหรับรุ่นนี้ ควรตรวจว่ามีเครื่องมือพร้อมก่อนเริ่มงาน ไม่สรุปว่าคีมย้ำหัวทั่วไปทำงานจับชิลด์ได้ครบเหมือนกัน
⑫ วิธีเตรียมสายก่อนติดตั้ง
อ่านข้อมูลบนเปลือกสายเพื่อยืนยันหมวด ขนาด และชนิดชิลด์ ตัดปลายสายให้เรียบ สวมยางครอบสีฟ้าลงบนสายก่อนเข้าหัว จากนั้นปอกเปลือกนอกอย่างระมัดระวังไม่ให้ตัวนำหรือส่วนชิลด์เสียหาย จัดเตรียมส่วนชิลด์ตามรูปแบบของหัวและเครื่องมือที่ใช้ อย่าตัดหรือพับส่วนชิลด์โดยเดาว่าหัวจะสัมผัสถูกตำแหน่งเอง
⑬ ก่อนติดตั้ง: ตรวจความเข้ากันได้และแผนผังสาย
เทียบขนาดภายนอกของสายกับช่องรับสายของหัวและยางครอบ ตรวจว่าตัวนำเข้าตำแหน่งหัวได้ และส่วนชิลด์มีพื้นที่สัมผัสตามวิธีประกอบที่เหมาะกับรุ่นนี้ เลือกการเรียงสี T568A หรือ T568B ให้ตรงกับงาน เตรียม TL-1106AGA และเครื่องทดสอบให้พร้อม จากนั้นทดลองทำหนึ่งเส้นก่อนทำทั้งโครงการ
⑭ วิธีติดตั้งหัว US-1004A ทีละขั้นตอน
- สวมยางครอบสีฟ้าลงบนสายก่อนเริ่มเข้าหัว
- ตัดและปอกปลายสายอย่างระมัดระวัง รักษาตัวนำและส่วนชิลด์ไม่ให้เสียหาย
- จัดส่วนชิลด์ตามโครงสร้างหัวและแนวทางของเครื่องมือที่ใช้ เพื่อให้สัมผัสกับส่วนชิลด์ของหัวตามแบบ
- เรียงตัวนำทั้ง 8 เส้นตาม T568A หรือ T568B ที่กำหนดสำหรับงาน
- สอดตัวนำเข้าไปในหัว ตรวจว่าครบทุกเส้นและเข้าไปถึงตำแหน่งหน้าสัมผัส
- ตรวจว่าเปลือกสายและส่วนชิลด์อยู่ในตำแหน่งที่หัวสามารถยึดจับได้
- ใช้เครื่องมือที่เหมาะสมย้ำและจับส่วนชิลด์ โดย LINK ระบุ TL-1106AGA สำหรับรุ่นนี้
- เลื่อนยางครอบเข้าตำแหน่ง แล้วทดสอบสายที่ทำเสร็จ
หากสายหรือส่วนชิลด์วางไม่พอดี ไม่ควรฝืนย้ำ ให้หยุดตรวจรหัสสายและวิธีประกอบก่อน
⑮ Setup หลังติดตั้ง: ต่ออุปกรณ์และตรวจระบบ
หัว RJ45 ไม่มีแอปหรือหน้าเว็บสำหรับตั้งค่า หลังเข้าหัวและตรวจสายแล้ว ให้เสียบหัวเข้าพอร์ต RJ45 ของอุปกรณ์ ตรวจไฟสถานะ Link ตามคู่มืออุปกรณ์ และตรวจว่าอุปกรณ์ปลายทางเชื่อมต่อเครือข่ายได้ตามระบบที่ใช้ หากเครือข่ายแจก IP อัตโนมัติ ให้ตรวจว่าอุปกรณ์ได้รับ IP หากเป็นระบบกำหนด IP เอง ให้ตรวจค่าตามแผนระบบ
สำหรับงานที่ต้องการความต่อเนื่องของชิลด์ ให้ตรวจจุดต่อและแนวทางต่อกราวด์ตามแบบติดตั้งของระบบ ไม่สรุปว่าการที่ไฟ Link ติดเท่ากับชิลด์ทำงานถูกต้อง หากพบปัญหาให้แยกตรวจสาย หัว พอร์ต และการตั้งค่าอุปกรณ์ทีละส่วน
⑯ จุดที่ต้องตรวจระหว่างเข้าหัว
ตรวจลำดับตัวนำทั้ง 8 เส้น ตรวจว่าฉนวนไม่ถูกบาดและตัวนำเข้าไปถึงหน้าสัมผัส ตรวจตำแหน่งเปลือกสายกับส่วนจับยึด และตรวจว่าส่วนชิลด์สัมผัสกับหัวตามวิธีประกอบที่เลือก หากพบตำแหน่งผิดให้แก้ก่อนย้ำ เพราะหัวที่ย้ำผิดไม่ควรนำกลับมาใช้ซ้ำ
⑰ วิธีทดสอบหลังติดตั้ง
ใช้เครื่องทดสอบสายตรวจลำดับตัวนำ สายขาด และการลัดวงจร หากงานกำหนดผลรับรอง CAT6 หรือกำหนดให้ตรวจความต่อเนื่องของชิลด์ ให้ใช้เครื่องทดสอบที่รองรับรายการตรวจนั้นตามข้อกำหนดงาน การใช้อินเทอร์เน็ตได้อย่างเดียวไม่ยืนยันว่าทั้งคู่สายและส่วนชิลด์ประกอบถูกต้อง
⑱ ปัญหาที่พบบ่อยและวิธีตรวจแก้
หากคู่สายไม่ผ่าน ให้ตรวจลำดับ T568A หรือ T568B การสอดตัวนำ และตำแหน่งการย้ำ หากตัวหัวหลวม ให้ตรวจความพอดีของสายและจุดจับยึด หากการตรวจชิลด์ไม่ผ่าน ให้ตรวจว่าชิลด์ของสายสัมผัสส่วนชิลด์ของหัวตามวิธีประกอบหรือไม่ ไม่ควรแก้ด้วยการเปลี่ยนค่า IP หรือพอร์ตสวิตช์ก่อนแยกปัญหาของสาย
⑲ เปรียบเทียบกับ LINK รุ่นใกล้เคียง
US-1004A เป็นหัว CAT6 แบบชิลด์พร้อมยางครอบสีฟ้า บรรจุ 1 ชุดต่อแพ็ก ต่างจากหัว CAT6 สีในตระกูล US-1062AA ซึ่งหน้าสินค้าไม่ได้ระบุว่าเป็นหัวชิลด์และบรรจุ 10 หัวต่อแพ็ก หากงานออกแบบให้ใช้สายชิลด์ ควรเริ่มจากความเข้ากันได้ของสายกับหัว ไม่เลือกจากสีของยางครอบเพียงอย่างเดียว
⑳ จำนวนบรรจุและสิ่งที่ได้รับ
LINK ระบุ US-1004A เป็นหัวชิลด์พร้อมยางครอบสีฟ้า บรรจุ 1 ชิ้นต่อแพ็ก เครื่องมือ TL-1106AGA เป็นรายการเครื่องมือที่ผู้ผลิตระบุให้ใช้ ไม่ได้ระบุว่าแถมมาในแพ็กหัว หากงานต้องทำหลายเส้น ให้นับจำนวนหัวตามจำนวนปลายสายที่จะเข้าหัว ไม่ใช่นับตามจำนวนสายเพียงอย่างเดียว
㉑ ข้อควรตรวจสอบก่อนสั่งซื้อ
ตรวจรหัสรุ่น US-1004A ให้ตรง ตรวจว่าต้องการหัว CAT6 แบบชิลด์จริง ตรวจขนาดและชนิดชิลด์ของสาย ตรวจจำนวนปลายสายที่จะใช้หัว และตรวจว่ามีเครื่องมือ TL-1106AGA หรือเครื่องมือที่ได้รับการยืนยันว่าเหมาะกับรุ่นนี้ หากยังไม่แน่ใจ สามารถแจ้งรหัสสายให้ KK Cable ช่วยตรวจข้อมูลก่อนสั่งซื้อ
㉒ คำถามที่พบบ่อย
แพ็กนี้มียางครอบหรือไม่?
มี LINK ระบุหัวพร้อมยางครอบสีฟ้า
หนึ่งแพ็กได้กี่หัว?
LINK ระบุ 1 ชิ้นต่อแพ็ก
ใช้คีมย้ำ RJ45 ทั่วไปได้หรือไม่?
LINK ระบุ TL-1106AGA สำหรับย้ำและจับชิลด์ของ US-1004A จึงควรใช้เครื่องมือที่ตรงตามข้อกำหนดหรือได้รับการยืนยันว่าเหมาะสม
หัวชิลด์ทำให้เน็ตเร็วขึ้นทันทีหรือไม่?
ไม่ ความสามารถของระบบขึ้นอยู่กับสาย อุปกรณ์ การติดตั้ง และผลทดสอบทั้งเส้น
㉓ สรุปการเลือกซื้อ
LINK US-1004A เป็นหัว RJ45 CAT6 แบบชิลด์ พร้อมยางครอบสีฟ้า บรรจุ 1 ชุดต่อแพ็ก ผู้ผลิตระบุเครื่องมือ TL-1106AGA สำหรับงานย้ำและจับชิลด์ เหมาะกับงานที่ต้องเข้าหัวสายชิลด์ตามข้อกำหนดระบบ ก่อนซื้อให้ตรวจรหัสสาย ขนาดสาย เครื่องมือ และจำนวนปลายสายที่ต้องทำ หากต้องการจัดรายการอุปกรณ์ให้ครบ สามารถสอบถาม KK Cable ได้
