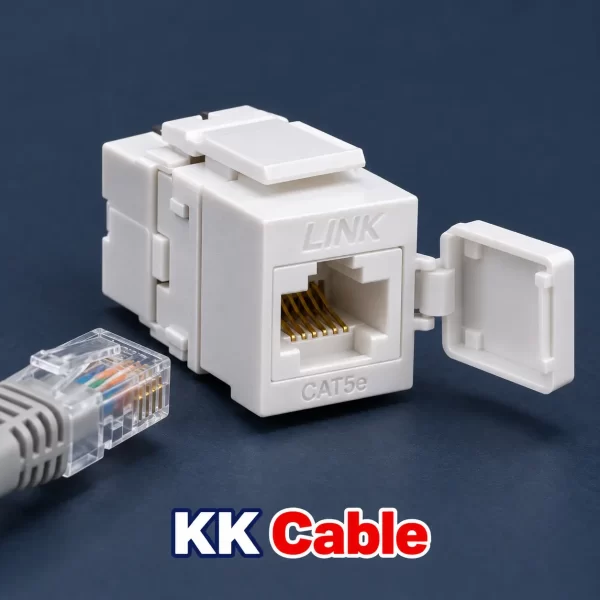

แจ็ก RJ45 LINK US-1005SC1 เป็นแจ็กตัวเมียสำหรับระบบสายแลน CAT5e ตัวแจ็กแบบ Slim สีขาว พร้อมฝากันฝุ่น ใช้จัดทำจุดเชื่อมต่อสายแลนร่วมกับหน้ากากหรือแผงรองรับที่เข้ากันได้ เพื่อเชื่อมต่อคอมพิวเตอร์และอุปกรณ์เครือข่ายผ่านสาย Patch Cord
KK Cable นำเสนอข้อมูลรุ่นและแนวทางเลือกใช้งาน เพื่อช่วยให้เลือกแจ็กได้ตรงกับประเภทสายแลน อุปกรณ์รองรับ และลักษณะงานติดตั้ง
① LINK US-1005SC1 คืออะไร
LINK US-1005SC1 คือแจ็ก RJ45 ตัวเมียระดับ CAT5e ใช้เป็นจุดเชื่อมต่อระหว่างสายแลนที่เดินไว้กับสาย Patch Cord ของอุปกรณ์ปลายทาง
ด้านหน้ารับหัว RJ45 ตัวผู้ ส่วนด้านเข้าสายใช้ต่อกับสายแลนตามวิธีและผังสีที่กำหนดสำหรับตัวแจ็ก จึงเหมาะกับการสร้างจุด LAN มากกว่าการใช้แทนหัว RJ45 ตัวผู้ที่ปลายสาย
② คุณสมบัติหลักของสินค้า
- ยี่ห้อ LINK
- รุ่น US-1005SC1
- แจ็ก RJ45 ตัวเมีย
- ประเภท CAT5e
- รูปแบบ Slim
- สีขาว
- มีฝากันฝุ่น
การเลือกซื้อควรตรวจรหัสรุ่นให้ครบ โดยเฉพาะตัวเลขท้ายรุ่น เพื่อให้ได้สีตรงตามรายการอุปกรณ์ของงาน
③ รูปแบบ Slim เหมาะกับงานอย่างไร
ตัวแจ็กแบบ Slim เป็นทางเลือกสำหรับงานที่ต้องการจัดเรียงจุดเชื่อมต่อในพื้นที่จำกัด อย่างไรก็ตาม การติดตั้งร่วมกับหน้ากากหรือแผงแต่ละรุ่นต้องตรวจจากขนาดช่องและระบบล็อกจริง
ควรตรวจพื้นที่ด้านหลังด้วย เพราะสายแลนต้องมีระยะสำหรับจัดสายและโค้งตัวโดยไม่ถูกบีบหรือพับหัก
④ สีขาวช่วยจัดจุดใช้งานให้เป็นระเบียบ
แจ็กสีขาวเหมาะกับการจัดจุด LAN ให้มีโทนสีสอดคล้องกับหน้ากากและผนัง โดยเฉพาะบริเวณโต๊ะทำงานหรือพื้นที่สำนักงาน
หากมีหลายจุด ควรติดหมายเลขกำกับแต่ละพอร์ตเพิ่มเติม เพื่อให้ระบุปลายสายได้ชัดเจน ไม่ควรใช้สีเพียงอย่างเดียวในการแยกวงจร
⑤ ฝากันฝุ่นมีประโยชน์อย่างไร
ฝากันฝุ่นช่วยลดการสัมผัสฝุ่นบริเวณช่องเสียบเมื่อปิดไว้ในช่วงที่ไม่ได้ใช้งาน เหมาะกับจุดสำรองหรือพอร์ตที่ยังไม่ต่ออุปกรณ์
ฝากันฝุ่นไม่ได้หมายความว่าสินค้ากันน้ำหรือเหมาะกับการติดตั้งกลางแจ้ง หากพื้นที่มีความชื้นหรือละอองน้ำ ต้องเลือกตู้หรือกล่องป้องกันให้เหมาะสมด้วย
⑥ เหมาะกับการใช้งานแบบใด
สามารถนำไปใช้เป็นส่วนหนึ่งของระบบสายแลน CAT5e เช่น
- จุด LAN สำหรับคอมพิวเตอร์ในสำนักงาน
- จุดเชื่อมต่อเครือข่ายภายในบ้าน
- จุดเครือข่ายในห้องเรียน
- จุดใช้งานเครื่องพิมพ์เครือข่าย
- จุดสำรองสำหรับขยายอุปกรณ์ในอนาคต
ต้องเลือกสายแลน สาย Patch Cord และอุปกรณ์รองรับให้สอดคล้องกับระบบที่ออกแบบไว้
⑦ แจ็กตัวเมียต่างจากหัว RJ45 ตัวผู้อย่างไร
แจ็กตัวเมียเป็นช่องรับหัวเสียบ ส่วนหัว RJ45 ตัวผู้ติดอยู่ที่ปลายสายและใช้เสียบเข้าช่องรับนั้น
งานเดินสายถาวรมักจัดปลายสายเป็นจุดแจ็ก แล้วใช้ Patch Cord เชื่อมต่อไปยังอุปกรณ์ เพื่อให้ถอดเปลี่ยนสายที่โต๊ะทำงานได้สะดวก และลดการขยับสายที่เดินอยู่ภายในผนัง
⑧ เลือกสายแลนสำหรับเข้าสายอย่างไร
ควรใช้สายแลนที่เหมาะกับระบบ CAT5e และตรวจความเข้ากันได้ของขนาดตัวนำ ฉนวน และชนิดสายกับข้อกำหนดของแจ็กก่อนติดตั้ง
ไม่ควรตัดสินจากคำว่า CAT5e บนสายเพียงอย่างเดียว โดยเฉพาะเมื่อใช้สายคนละผู้ผลิตหรือสายที่มีขนาดต่างจากชุดอุปกรณ์เดิม
⑨ เลือกหน้ากากและแผงรองรับอย่างไร
ตรวจว่าช่องติดตั้งรองรับรูปทรงและระบบล็อกของแจ็ก US-1005SC1 รวมถึงมีพื้นที่ด้านหลังเพียงพอสำหรับสาย
หากติดตั้งหลายพอร์ต ควรทดลองประกอบก่อนเข้าสายทั้งหมด เพื่อตรวจว่าแจ็กแต่ละตัวไม่เบียดกัน และสามารถเสียบหรือถอด Patch Cord ได้สะดวก
⑩ ข้อมูลทางเทคนิคของสินค้า
| รายการ | รายละเอียด |
|---|---|
| ยี่ห้อ | LINK |
| รหัสสินค้า | US-1005SC1 |
| ประเภทอุปกรณ์ | แจ็ก RJ45 ตัวเมีย |
| ประเภทระบบสาย | CAT5e |
| รูปแบบตัวแจ็ก | Slim |
| สี | ขาว |
| ฝากันฝุ่น | มี |
ข้อมูลขนาดตัวแจ็ก วัสดุ ขนาดสายที่รองรับ และรายละเอียดการรับรอง ควรตรวจจากเอกสารของรุ่นนี้เพิ่มเติมก่อนใช้กำหนดสเปกงานโครงการ
⑪ ตรวจสอบอะไรบ้างก่อนติดตั้ง
ตรวจรหัสรุ่น สี สภาพช่องเสียบ ฝากันฝุ่น และส่วนล็อกของแจ็กให้เรียบร้อย พร้อมตรวจว่าสายที่เตรียมไว้ตรงกับข้อกำหนดของอุปกรณ์
ควรกำหนดหมายเลขจุด LAN และรูปแบบการเข้าสายก่อนเริ่มงาน KK Cable แนะนำให้บันทึกปลายสายทั้งสองด้านให้สัมพันธ์กัน เพื่อช่วยลดเวลาตรวจแก้ภายหลัง
⑫ อุปกรณ์ที่ควรเตรียม
- แจ็ก LINK US-1005SC1
- สายแลนที่เข้ากันได้กับแจ็ก
- หน้ากากหรือแผงรองรับที่เข้ากันได้
- เครื่องมือปอกสาย
- เครื่องมือเข้าสายที่เหมาะกับแจ็ก
- เครื่องทดสอบสายแลน
- ป้ายหรือฉลากหมายเลขพอร์ต
ควรตรวจชนิดเครื่องมือเข้าสายจากคำแนะนำของสินค้า ไม่ควรเลือกเครื่องมือจากลักษณะภายนอกของแจ็กเพียงอย่างเดียว
⑬ วางแผนตำแหน่งจุด LAN
เลือกตำแหน่งที่เสียบสายได้สะดวก ไม่ถูกเฟอร์นิเจอร์กดทับ และมีพื้นที่ให้สาย Patch Cord โค้งตัวอย่างเหมาะสม
สำหรับกล่องติดผนัง ควรตรวจความลึกก่อนติดตั้ง หากด้านหลังแคบจนต้องพับสายแรง ควรปรับกล่องหรือแนวเดินสายให้เหมาะสม
⑭ เตรียมสายก่อนเข้าสาย
ปอกเปลือกอย่างระมัดระวัง
ปอกเปลือกนอกเท่าที่จำเป็นตามวิธีติดตั้งของแจ็ก ระวังไม่ให้เครื่องมือบาดฉนวนหรือตัวนำภายใน
รักษาเกลียวคู่สาย
คลายเกลียวเฉพาะส่วนที่จำเป็นสำหรับจัดเข้าตำแหน่ง การคลายเกลียวยาวเกินไปอาจกระทบคุณภาพสัญญาณ แม้เครื่องทดสอบพื้นฐานจะแสดงว่าต่อครบทุกเส้นก็ตาม
⑮ เลือกผังสาย T568A หรือ T568B
กำหนดรูปแบบเข้าสายให้สอดคล้องกับระบบเดิม และใช้แบบเดียวกันที่ปลายทั้งสองด้านสำหรับสายเชื่อมต่อตรงทั่วไป
ให้ยึดผังสีบนตัวแจ็กหรือคู่มือรุ่นนี้เป็นหลัก เพราะตำแหน่งช่องเข้าสายอาจแตกต่างจากลำดับขาของหัว RJ45 ตัวผู้ ไม่ควรเรียงสีจากความจำแทนการดูผังจริง
⑯ วิธีเข้าสายเข้าตัวแจ็ก
จัดสายตามผังสี
นำตัวนำแต่ละเส้นเข้าตำแหน่งที่กำหนด ตรวจว่าคู่สายถูกต้องและไม่มีเส้นใดวางผิดช่อง
ใช้เครื่องมือที่เหมาะสม
ย้ำหรือกดเข้าสายตามขั้นตอนของผู้ผลิต โดยใช้เครื่องมือที่รองรับรูปแบบแจ็ก ตรวจตัวนำส่วนเกินและจุดต่อหลังทำเสร็จ
อย่าถือว่า US-1005SC1 เป็นรุ่น Tool Free เพราะชื่อสินค้ารุ่นนี้ไม่ได้ระบุคุณสมบัติดังกล่าว
⑰ ประกอบแจ็กเข้าหน้ากาก
เมื่อตรวจการเข้าสายแล้ว จึงประกอบแจ็กเข้ากับหน้ากากหรือแผงที่รองรับ ตรวจว่าตัวล็อกยึดแน่นและด้านหน้าวางได้ระดับ
จัดสายด้านหลังให้ไม่ดันแจ็ก ไม่ตึง และไม่ถูกขอบกล่องบีบ ก่อนยึดหน้ากากเข้าตำแหน่งใช้งาน
⑱ เชื่อมต่อและตั้งค่าการใช้งาน
แจ็กเป็นอุปกรณ์เชื่อมต่อสายแบบ Passive จึงไม่มีหน้า Login และไม่ต้องตั้งค่า IP ที่ตัวแจ็ก
หลังติดตั้ง ให้ต่อ Patch Cord จากช่อง RJ45 ไปยังคอมพิวเตอร์หรืออุปกรณ์เครือข่าย ส่วนการรับ IP การตั้งค่า VLAN และการเชื่อมต่ออินเทอร์เน็ต ให้ดำเนินการที่อุปกรณ์เครือข่ายตามระบบที่ใช้งาน
⑲ ทดสอบหลังติดตั้ง
ตรวจการต่อสาย
เริ่มด้วยการทดสอบ Wire Map เพื่อตรวจสายขาด ลัดวงจร และการเรียงสาย จากนั้นเชื่อมต่ออุปกรณ์จริงเพื่อตรวจการทำงานของลิงก์
ตรวจประสิทธิภาพตามเกณฑ์ของงาน
เครื่องทดสอบพื้นฐานที่แสดงสายครบไม่ได้ยืนยันประสิทธิภาพ CAT5e ทั้งหมด หากงานกำหนดให้รับรองคุณภาพระบบสาย ควรใช้เครื่องทดสอบที่เหมาะกับเกณฑ์รับมอบงาน
⑳ เสียบสายแล้วเครือข่ายไม่ขึ้น แก้อย่างไร
ตรวจตามลำดับต่อไปนี้
- เปลี่ยน Patch Cord เป็นเส้นที่ทราบว่าใช้งานได้
- ตรวจว่าอุปกรณ์และพอร์ตสวิตช์เปิดทำงาน
- ทดสอบสายที่เดินไว้ตลอดเส้น
- ตรวจผังสีและจุดเข้าสายทั้งสองด้าน
- ตรวจหมายเลขพอร์ตว่าต่อไปยังปลายทางที่ถูกต้อง
หากลิงก์ขึ้นแต่ใช้อินเทอร์เน็ตไม่ได้ ควรตรวจ IP, DHCP และระบบเครือข่ายเพิ่มเติม เพราะอาการนั้นอาจไม่ได้เกิดจากแจ็ก
㉑ ดูแลรักษาแจ็กอย่างไร
ปิดฝากันฝุ่นเมื่อไม่ได้ใช้งาน หลีกเลี่ยงการดึงสาย Patch Cord โดยไม่ปลดตัวล็อก และอย่าให้น้ำหรือน้ำยาทำความสะอาดไหลเข้าช่องเสียบ
หากพบช่องเสียบเสียรูป ตัวล็อกแตก หรือเชื่อมต่อไม่แน่น ควรตรวจและเปลี่ยนอุปกรณ์ที่ชำรุดก่อนใช้งานต่อ
㉒ คำถามที่พบบ่อย
US-1005SC1 เป็นตัวผู้หรือตัวเมีย
เป็นแจ็ก RJ45 ตัวเมีย ใช้รับหัว RJ45 ตัวผู้ของสาย Patch Cord
รุ่นนี้มีฝากันฝุ่นหรือไม่
มีฝากันฝุ่นตามรายละเอียดสินค้าที่ผู้ผลิตระบุ
รุ่นนี้ไม่ต้องใช้เครื่องมือเข้าสายใช่หรือไม่
ยังไม่ควรถือว่าเป็น Tool Free ต้องตรวจวิธีเข้าสายและเครื่องมือที่ผู้ผลิตกำหนดสำหรับรุ่นนี้
ใช้กับสาย CAT6 แล้วทำให้เป็นระบบ CAT6 ได้หรือไม่
การใช้สาย CAT6 ร่วมกับแจ็ก CAT5e ไม่ได้ทำให้ระบบผ่านข้อกำหนด CAT6 โดยอัตโนมัติ ต้องพิจารณาอุปกรณ์ทั้งระบบและผลทดสอบร่วมกัน
แจ็กทำให้ความเร็วอินเทอร์เน็ตเพิ่มขึ้นหรือไม่
แจ็กทำหน้าที่เป็นจุดเชื่อมต่อ ความเร็วขึ้นอยู่กับอุปกรณ์ สาย คุณภาพการติดตั้ง และบริการอินเทอร์เน็ตด้วย
㉓ เลือกซื้อ LINK US-1005SC1 ให้ตรงงาน
แจ็ก RJ45 LINK US-1005SC1 เหมาะสำหรับผู้ที่ต้องการแจ็กตัวเมีย CAT5e แบบ Slim สีขาว พร้อมฝากันฝุ่น โดยควรตรวจความเข้ากันได้กับสาย หน้ากาก และเครื่องมือเข้าสายก่อนสั่งซื้อ
สอบถาม KK Cable พร้อมแจ้งรหัส US-1005SC1 จำนวนที่ต้องการ และอุปกรณ์ที่จะใช้ร่วมกัน เพื่อประกอบการตรวจสอบรายการสินค้า ราคา และความพร้อมก่อนสั่งซื้อ
