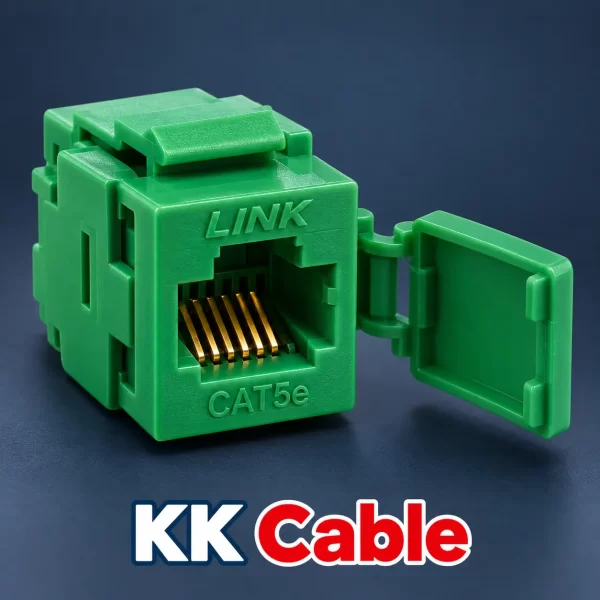

แจ็ก RJ45 LINK US-1005SC3 เป็นแจ็กตัวเมียประเภท CAT5e รูปแบบ Slim สีเขียว พร้อมฝากันฝุ่น สำหรับจัดทำจุดเชื่อมต่อสายแลน โดยใช้ร่วมกับหน้ากากหรือแผงรองรับที่เข้ากันได้ และเชื่อมต่ออุปกรณ์ปลายทางผ่านสาย Patch Cord
KK Cable นำเสนอข้อมูลสินค้าและแนวทางเลือกใช้งาน เพื่อช่วยให้จัดเตรียมอุปกรณ์ได้ตรงกับระบบสายแลน พร้อมวางแผนสีและหมายเลขพอร์ตให้ตรวจสอบได้สะดวก
① แจ็ก LINK US-1005SC3 คืออะไร
LINK US-1005SC3 เป็นแจ็ก RJ45 ตัวเมียสำหรับระบบสายแลน CAT5e ใช้เป็นจุดสิ้นสุดของสายที่เดินไว้ และเป็นช่องรับหัว RJ45 ตัวผู้ของสาย Patch Cord
การจัดสายถาวรให้จบที่แจ็กช่วยให้ถอดเปลี่ยนสายเชื่อมต่อคอมพิวเตอร์หรืออุปกรณ์เครือข่ายได้ โดยไม่ต้องเข้าสายที่อยู่ภายในผนังใหม่ทุกครั้ง
② คุณสมบัติหลักของสินค้า
- ยี่ห้อ LINK
- รหัสสินค้า US-1005SC3
- ประเภทแจ็ก RJ45 ตัวเมีย
- ประเภทระบบสาย CAT5e
- รูปแบบตัวแจ็ก Slim
- สีเขียว
- พร้อมฝากันฝุ่น
ตรวจรหัสรุ่นให้ครบก่อนสั่งซื้อ เพื่อให้ได้สีตรงกับรายการอุปกรณ์และแผนการจัดพอร์ตของหน้างาน
③ ตัวแจ็กแบบ Slim เหมาะกับงานอย่างไร
รูปแบบ Slim เป็นทางเลือกสำหรับงานที่ต้องจัดจุดเชื่อมต่อในพื้นที่จำกัด แต่ต้องตรวจความเข้ากันได้กับช่องติดตั้งและระบบล็อกของหน้ากากหรือแผงรองรับก่อนใช้งาน
ควรตรวจพื้นที่ด้านหลังร่วมด้วย เพื่อให้เข้าสายและจัดแนวสายได้โดยไม่บีบสาย ไม่พับหัก และไม่ดันตัวแจ็กออกจากตำแหน่ง
④ สีเขียวช่วยจัดกลุ่มพอร์ตอย่างไร
สามารถใช้แจ็กสีเขียวแยกกลุ่มจุดเชื่อมต่อตามแผนงาน เช่น จุดใช้งานทั่วไป จุดเครื่องพิมพ์ หรือจุดเครือข่ายในพื้นที่ที่กำหนด
ความหมายของสีต้องกำหนดภายในระบบและบันทึกให้ผู้ดูแลเข้าใจตรงกัน สีเขียวไม่ได้หมายถึง VLAN ประเภทอุปกรณ์ หรือระดับความเร็วใดโดยอัตโนมัติ
⑤ ฝากันฝุ่นมีประโยชน์อย่างไร
เมื่อปิดฝากันฝุ่นในช่วงที่ไม่ได้เสียบสาย จะช่วยลดการสัมผัสฝุ่นบริเวณช่องรับหัว RJ45 เหมาะกับพอร์ตสำรองและจุดที่ยังไม่เปิดใช้งาน
ฝากันฝุ่นไม่ได้หมายถึงการกันน้ำหรือการรับรองสำหรับงานกลางแจ้ง หากติดตั้งในพื้นที่ชื้น ต้องเลือกกล่องป้องกันและตำแหน่งติดตั้งให้เหมาะสมเพิ่มเติม
⑥ เหมาะสำหรับจุดใช้งานแบบใด
- จุด LAN สำหรับคอมพิวเตอร์ในสำนักงาน
- จุดเชื่อมต่อเครือข่ายภายในบ้าน
- จุด LAN สำหรับเครื่องพิมพ์เครือข่าย
- จุดเครือข่ายในห้องเรียนหรือห้องประชุม
- จุดสำรองที่ต้องการแยกสีจากพอร์ตกลุ่มอื่น
ต้องเลือกสายแลน สาย Patch Cord และอุปกรณ์รองรับให้สอดคล้องกับประเภทระบบสายและข้อกำหนดของงาน
⑦ แจ็กตัวเมียต่างจากหัว RJ45 ตัวผู้อย่างไร
แจ็กตัวเมียเป็นช่องรับหัวเสียบ ส่วนหัว RJ45 ตัวผู้ติดอยู่ที่ปลายสายและใช้เสียบเข้าช่องแจ็ก
US-1005SC3 จึงใช้สำหรับจัดทำจุดเชื่อมต่อ ไม่ใช่หัวตัวผู้สำหรับย้ำที่ปลายสาย และไม่ใช่ตัวต่อสายสำเร็จรูปแบบตัวเมียสองด้าน
⑧ เลือกสายแลนสำหรับเข้าสาย
เลือกสายที่เหมาะกับระบบ CAT5e พร้อมตรวจชนิดตัวนำ ขนาดตัวนำ และขนาดฉนวนว่าตรงกับข้อกำหนดของแจ็ก
ไม่ควรพิจารณาจากคำว่า CAT5e บนสายเพียงอย่างเดียว เพราะสายแต่ละชนิดอาจมีรายละเอียดโครงสร้างต่างกัน การใช้สายที่ไม่เข้ากันอาจทำให้จุดต่อไม่สมบูรณ์
⑨ เลือกหน้ากากและแผงรองรับ
ตรวจรูปทรงช่องติดตั้ง ระบบล็อก และพื้นที่ด้านหลังให้รองรับ US-1005SC3 ได้จริง หากติดหลายแจ็กในหน้ากากเดียวกัน ควรทดลองประกอบก่อนเข้าสายทั้งหมด
เมื่อประกอบแล้ว ตัวแจ็กต้องยึดแน่นและมีพื้นที่ให้เสียบหรือถอด Patch Cord โดยไม่ติดขัดกับพอร์ตข้างเคียง
⑩ ข้อมูลทางเทคนิคของสินค้า
| รายการ | รายละเอียด |
|---|---|
| ยี่ห้อ | LINK |
| รหัสสินค้า | US-1005SC3 |
| ประเภทอุปกรณ์ | แจ็ก RJ45 ตัวเมีย |
| ประเภทระบบสาย | CAT5e |
| รูปแบบตัวแจ็ก | Slim |
| สี | เขียว |
| ฝากันฝุ่น | มี |
รายละเอียดขนาดตัวแจ็ก วัสดุ ขนาดสายที่รองรับ และการรับรองมาตรฐาน ควรตรวจจากเอกสารรุ่นนี้ก่อนนำไปกำหนดสเปกงานโครงการ
⑪ ตรวจสอบก่อนติดตั้ง
ตรวจรหัส US-1005SC3 สีเขียว พร้อมตรวจสภาพช่องเสียบ ฝากันฝุ่น และส่วนล็อกของแจ็ก จากนั้นตรวจสาย หน้ากาก และเครื่องมือที่จะใช้ร่วมกัน
KK Cable แนะนำให้กำหนดความหมายของสีเขียวและหมายเลขพอร์ตก่อนเริ่มงาน พร้อมบันทึกปลายสายทั้งสองด้าน เพื่อให้ตรวจสอบวงจรได้แม้ภายหลังมีการเปลี่ยนสาย Patch Cord
⑫ อุปกรณ์และเครื่องมือที่ควรเตรียม
- แจ็ก LINK US-1005SC3
- สายแลนที่เข้ากันได้กับแจ็ก
- หน้ากากหรือแผงรองรับที่เข้ากันได้
- เครื่องมือปอกสาย
- เครื่องมือเข้าสายที่รองรับรุ่นนี้
- เครื่องทดสอบสายแลน
- ฉลากหมายเลขสายและพอร์ต
เลือกเครื่องมือเข้าสายตามคำแนะนำของผู้ผลิต ไม่ควรใช้เครื่องมือที่ทำให้ช่องเข้าสายหรือตัวแจ็กเสียรูป
⑬ เตรียมตำแหน่งจุด LAN
เลือกตำแหน่งที่เข้าถึงได้สะดวก ไม่ถูกเฟอร์นิเจอร์กดทับสาย และมีพื้นที่ให้สาย Patch Cord โค้งตัวโดยไม่พับหักบริเวณหัวเสียบ
สำหรับกล่องติดผนัง ให้ตรวจความลึกและพื้นที่จัดสายด้านหลัง หากปิดหน้ากากแล้วต้องกดสายแรง ควรปรับกล่องหรือแนวสายก่อนประกอบจริง
⑭ เตรียมปลายสายก่อนเข้าสาย
ปอกเปลือกนอกอย่างระมัดระวัง
ปอกเปลือกเฉพาะระยะที่จำเป็นตามวิธีติดตั้งของแจ็ก ระวังไม่ให้เครื่องมือบาดฉนวนหรือตัวนำ หากพบความเสียหาย ควรเตรียมปลายสายใหม่
รักษาเกลียวคู่สาย
คลายเกลียวเฉพาะส่วนที่ต้องใช้จัดตัวนำเข้าตำแหน่ง การคลายเกลียวยาวเกินจำเป็นอาจกระทบคุณภาพสัญญาณ แม้สายจะยังต่อถึงกันครบทุกเส้น
⑮ เลือกผังสาย T568A หรือ T568B
กำหนดรูปแบบเข้าสายให้สอดคล้องกับระบบเดิม สำหรับสายเชื่อมต่อตรงทั่วไป ให้ใช้รูปแบบเดียวกันที่ปลายทั้งสองด้าน
ยึดผังสีบนตัวแจ็กหรือคู่มือเป็นหลัก เพราะตำแหน่งช่องเข้าสายของแจ็กอาจจัดวางต่างจากลำดับขาของหัว RJ45 ตัวผู้
⑯ วิธีเข้าสายแจ็ก RJ45 LINK US-1005SC3
จัดตัวนำตามผังสี
วางตัวนำแต่ละเส้นเข้าตำแหน่งที่กำหนด ตรวจให้ครบทุกคู่และไม่สลับช่อง โดยรักษาเกลียวให้ใกล้จุดต่อเท่าที่วิธีติดตั้งอนุญาต
เข้าสายด้วยเครื่องมือที่เหมาะสม
ใช้เครื่องมือและขั้นตอนตามคำแนะนำของผู้ผลิต ตรวจว่าตัวนำเข้าตำแหน่งสมบูรณ์ และจัดการส่วนเกินตามรูปแบบของแจ็ก
ชื่อรุ่น US-1005SC3 ไม่ได้ระบุว่าเป็น Tool Free จึงไม่ควรถือว่าเข้าสายได้โดยไม่ใช้เครื่องมือ
⑰ ประกอบแจ็กเข้าหน้ากาก
ประกอบแจ็กเข้าช่องรองรับตามระบบล็อกของอุปกรณ์ ตรวจว่าตัวแจ็กยึดแน่นและช่องเสียบอยู่ในตำแหน่งที่ใช้งานสะดวก
จัดสายด้านหลังให้ไม่ตึง ไม่ถูกขอบกล่องบีบ และไม่ดันแจ็กออกจากช่อง ก่อนยึดหน้ากากหรือแผงเข้าที่
⑱ เชื่อมต่อและตั้งค่าการใช้งาน
แจ็กเป็นอุปกรณ์เชื่อมต่อแบบ Passive ไม่ต้องเสียบไฟ ไม่มีหน้า Login และไม่ต้องตั้งค่า IP ที่ตัวแจ็ก
หลังติดตั้ง ให้ต่อ Patch Cord จากแจ็กไปยังอุปกรณ์ปลายทาง ส่วนการตั้งค่า IP, DHCP และ VLAN ให้ดำเนินการที่คอมพิวเตอร์ เราเตอร์ หรือสวิตช์ตามระบบที่ออกแบบไว้
การเลือกแจ็กสีเขียวช่วยระบุพอร์ตด้วยสายตา แต่ไม่ได้ตั้งค่าหรือแยก VLAN ให้ระบบโดยอัตโนมัติ
⑲ ทดสอบหลังติดตั้ง
ตรวจการต่อสาย
ทดสอบ Wire Map เพื่อตรวจสายขาด ลัดวงจร และการเรียงสายผิด จากนั้นเชื่อมต่ออุปกรณ์จริงเพื่อตรวจสถานะลิงก์และการใช้งาน
ตรวจประสิทธิภาพตามข้อกำหนด
เครื่องตรวจความต่อเนื่องของสายไม่ได้ยืนยันประสิทธิภาพ CAT5e ทั้งหมด หากงานต้องการรับรองระบบสาย ต้องใช้เครื่องทดสอบและเกณฑ์ประเมินที่เหมาะกับการรับมอบงาน
⑳ เครือข่ายไม่ขึ้นหรือเชื่อมต่อไม่เสถียร
- ตรวจว่า Patch Cord เสียบแน่นทั้งสองด้าน
- ลองใช้ Patch Cord ที่ทราบว่าใช้งานได้
- ตรวจสถานะพอร์ตสวิตช์และอุปกรณ์ปลายทาง
- ทดสอบสายและตรวจจุดเข้าสายทั้งสองด้าน
- ตรวจว่าหมายเลขพอร์ตตรงกับปลายทางที่ต้องการ
หากลิงก์ขึ้นแต่เข้าอินเทอร์เน็ตไม่ได้ ควรตรวจการรับ IP และระบบเครือข่ายเพิ่มเติม ไม่ควรสรุปว่าแจ็กเสียจากอาการดังกล่าวเพียงอย่างเดียว
㉑ วิธีดูแลรักษาแจ็ก
ปิดฝากันฝุ่นเมื่อไม่ได้ใช้งาน ปลดตัวล็อกหัว RJ45 ก่อนถอดสาย และหลีกเลี่ยงการกระชาก Patch Cord หรือกดหัวเสียบด้านข้าง
ดูแลช่องเสียบให้แห้ง ไม่ฉีดน้ำยาลงในช่อง หากพบส่วนล็อกแตก ช่องเสียบหลวม หรือมีความเสียหาย ควรตรวจและเปลี่ยนอุปกรณ์ที่ชำรุด
㉒ คำถามที่พบบ่อย
US-1005SC3 เป็นสีอะไร
รุ่นนี้เป็นสีเขียว ตามรายละเอียดสินค้าที่ผู้ผลิตระบุ
มีฝากันฝุ่นหรือไม่
มีฝากันฝุ่นสำหรับปิดช่องเสียบในช่วงที่ไม่ได้ต่อสาย
สีเขียวทำให้ความเร็วต่างจากสีอื่นหรือไม่
สีไม่ได้เป็นตัวกำหนดความเร็ว ต้องพิจารณาประเภทอุปกรณ์ คุณภาพสาย การติดตั้ง และระบบเครือข่ายร่วมกัน
ใช้กับหน้ากากทุกแบบได้หรือไม่
ต้องตรวจช่องติดตั้ง ระบบล็อก และพื้นที่ด้านหลังของหน้ากากแต่ละรุ่นก่อน ไม่ควรถือว่าเข้ากันได้ทุกแบบ
ใช้สาย CAT6 แล้วระบบจะเป็น CAT6 หรือไม่
การใช้สาย CAT6 ร่วมกับแจ็ก CAT5e ไม่ได้ทำให้ระบบผ่านข้อกำหนด CAT6 โดยอัตโนมัติ ต้องพิจารณาอุปกรณ์ทั้งระบบและผลทดสอบ
㉓ เลือกซื้อให้ตรงรุ่นและตรงงาน
แจ็ก RJ45 LINK US-1005SC3 เหมาะสำหรับผู้ที่ต้องการแจ็กตัวเมีย CAT5e แบบ Slim สีเขียว พร้อมฝากันฝุ่น และต้องการใช้สีช่วยแยกกลุ่มจุดเชื่อมต่อภายในระบบ
สอบถาม KK Cable โดยแจ้งรหัส US-1005SC3 จำนวนที่ต้องการ และรุ่นหน้ากากหรือแผงที่จะใช้ร่วมกัน เพื่อประกอบการตรวจสอบรายการสินค้า ราคา และความพร้อมก่อนสั่งซื้อ
