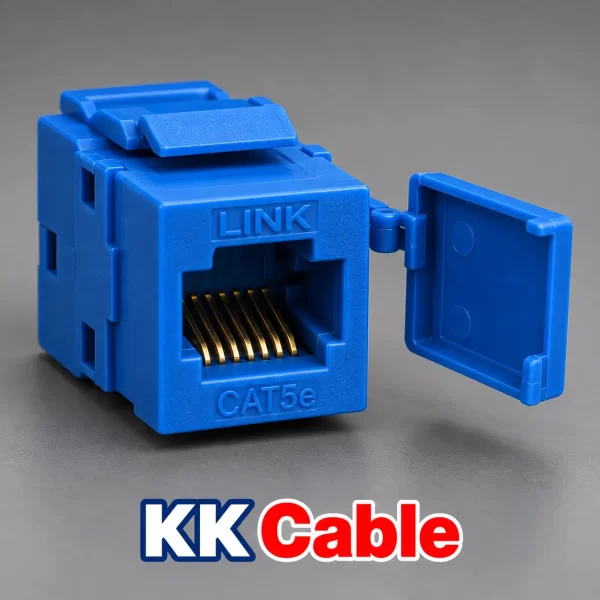

แจ็ก RJ45 LINK US-1005SC4 เป็นแจ็กตัวเมียประเภท CAT5e รูปแบบ Slim สีฟ้า พร้อมฝากันฝุ่น ใช้จัดทำจุดเชื่อมต่อสายแลนสำหรับเสียบสาย Patch Cord ไปยังคอมพิวเตอร์หรืออุปกรณ์เครือข่าย โดยต้องเลือกหน้ากากหรือแผงรองรับที่เข้ากันกับตัวแจ็ก
KK Cable นำเสนอข้อมูลสินค้าและแนวทางเลือกใช้งาน เพื่อช่วยให้จัดเตรียมอุปกรณ์ได้ตรงกับระบบสายแลน และจัดกลุ่มจุดเชื่อมต่อด้วยสีพร้อมหมายเลขพอร์ตให้ดูแลได้สะดวก
① แจ็ก LINK US-1005SC4 คืออะไร
LINK US-1005SC4 เป็นแจ็ก RJ45 ตัวเมียสำหรับระบบสายแลน CAT5e ใช้เป็นจุดเชื่อมต่อระหว่างสายที่เดินไว้กับสาย Patch Cord ของอุปกรณ์ปลายทาง
ด้านหน้ารับหัว RJ45 ตัวผู้ ส่วนด้านเข้าสายใช้ต่อสายแลนตามผังสีและวิธีติดตั้งที่กำหนดสำหรับตัวแจ็ก เหมาะกับการจัดทำจุด LAN ที่ต้องการเปลี่ยนสายเชื่อมต่ออุปกรณ์ได้สะดวก
② คุณสมบัติหลักของสินค้า
- ยี่ห้อ LINK
- รหัสสินค้า US-1005SC4
- ประเภทแจ็ก RJ45 ตัวเมีย
- ประเภทระบบสาย CAT5e
- รูปแบบตัวแจ็ก Slim
- สีฟ้า
- พร้อมฝากันฝุ่น
ควรตรวจรหัสรุ่นเต็มก่อนสั่งซื้อ เพื่อให้ได้สินค้าและสีตรงกับรายการอุปกรณ์ของหน้างาน
③ รูปแบบ Slim เหมาะกับงานอย่างไร
ตัวแจ็กแบบ Slim เป็นทางเลือกสำหรับงานที่ต้องจัดจุดเชื่อมต่อในพื้นที่จำกัด โดยต้องตรวจขนาดช่องติดตั้งและระบบล็อกของหน้ากากหรือแผงรองรับก่อนประกอบ
ควรตรวจพื้นที่ด้านหลังร่วมด้วย เพื่อให้มีระยะเข้าสายและจัดแนวสายโดยไม่บีบ ไม่พับหัก และไม่ดันตัวแจ็กออกจากตำแหน่ง
④ สีฟ้าช่วยแยกกลุ่มพอร์ตอย่างไร
สามารถกำหนดแจ็กสีฟ้าสำหรับกลุ่มจุดใช้งานที่ต้องการ เช่น จุดคอมพิวเตอร์ทั่วไป จุดห้องประชุม หรือจุดเครือข่ายในพื้นที่เดียวกัน เพื่อช่วยให้สังเกตได้ง่าย
ความหมายของสีควรบันทึกไว้ในแผนผังระบบ สีฟ้าไม่ได้กำหนดความเร็ว ประเภทอุปกรณ์ หรือ VLAN โดยอัตโนมัติ และควรใช้หมายเลขพอร์ตประกอบเสมอ
⑤ ฝากันฝุ่นมีประโยชน์อย่างไร
ฝากันฝุ่นช่วยลดการสัมผัสฝุ่นบริเวณช่องเสียบเมื่อปิดไว้ระหว่างที่ไม่ได้ใช้งาน เหมาะกับพอร์ตสำรองและจุดที่ยังไม่ต่ออุปกรณ์
คุณสมบัตินี้ไม่ได้หมายถึงการกันน้ำหรือการรับรองสำหรับงานกลางแจ้ง หากพื้นที่มีความชื้นหรือละอองน้ำ ต้องเลือกกล่องป้องกันและตำแหน่งติดตั้งให้เหมาะสมเพิ่มเติม
⑥ เหมาะสำหรับจุดใช้งานแบบใด
- จุด LAN สำหรับคอมพิวเตอร์สำนักงาน
- จุดเชื่อมต่อเครือข่ายภายในบ้าน
- จุดเชื่อมต่อเครื่องพิมพ์เครือข่าย
- จุดเครือข่ายในห้องเรียนและห้องประชุม
- จุดสำรองที่ต้องการแยกสีจากพอร์ตกลุ่มอื่น
ต้องเลือกสายแลน สาย Patch Cord และอุปกรณ์รองรับให้สอดคล้องกับประเภทระบบสายและข้อกำหนดของงาน
⑦ แจ็กตัวเมียต่างจากหัว RJ45 ตัวผู้อย่างไร
แจ็กตัวเมียเป็นช่องรับหัวเสียบ ส่วนหัว RJ45 ตัวผู้ติดอยู่ที่ปลายสาย Patch Cord และเสียบเข้าช่องของแจ็ก
US-1005SC4 ใช้สำหรับจัดทำจุดเชื่อมต่อสายแลน ไม่ใช่หัวตัวผู้สำหรับย้ำที่ปลายสาย และไม่ใช่ตัวต่อสายสำเร็จรูปแบบช่องตัวเมียสองด้าน
⑧ เลือกสายแลนให้เข้ากับแจ็ก
เลือกสายที่เหมาะกับระบบ CAT5e พร้อมตรวจชนิดตัวนำ ขนาดตัวนำ และขนาดฉนวนให้ตรงกับข้อกำหนดของแจ็กก่อนติดตั้ง
ไม่ควรถือว่าสายทุกเส้นที่ระบุ CAT5e จะเข้ากันได้กับแจ็กทุกแบบ โดยเฉพาะเมื่อนำสายต่างชนิดหรือต่างขนาดมาใช้งานร่วมกัน
⑨ เลือกหน้ากากและแผงรองรับ
ตรวจรูปทรงช่องติดตั้ง ระบบล็อก และพื้นที่ด้านหลังให้รองรับ US-1005SC4 ได้จริง หากติดหลายแจ็กในหน้ากากเดียวกัน ควรทดลองประกอบก่อนเข้าสายทั้งหมด
หลังประกอบ ตัวแจ็กต้องยึดแน่น และมีพื้นที่ให้เสียบหรือถอด Patch Cord ได้สะดวกโดยไม่ติดพอร์ตข้างเคียง
⑩ ข้อมูลทางเทคนิคของสินค้า
| รายการ | รายละเอียด |
|---|---|
| ยี่ห้อ | LINK |
| รหัสสินค้า | US-1005SC4 |
| ประเภทอุปกรณ์ | แจ็ก RJ45 ตัวเมีย |
| ประเภทระบบสาย | CAT5e |
| รูปแบบตัวแจ็ก | Slim |
| สี | ฟ้า |
| ฝากันฝุ่น | มี |
รายละเอียดขนาดตัวแจ็ก วัสดุ ขนาดสายที่รองรับ และการรับรองมาตรฐาน ควรตรวจจากเอกสารรุ่นนี้ก่อนนำไปกำหนดสเปกงานโครงการ
⑪ ตรวจสอบก่อนติดตั้ง
ตรวจรหัส US-1005SC4 สีฟ้า พร้อมตรวจช่องเสียบ ฝากันฝุ่น และส่วนล็อกให้อยู่ในสภาพสมบูรณ์ จากนั้นตรวจความเข้ากันได้ของสาย หน้ากาก และเครื่องมือเข้าสาย
KK Cable แนะนำให้กำหนดหมายเลขพอร์ตและความหมายของสีฟ้าก่อนเริ่มงาน พร้อมบันทึกปลายสายทั้งสองด้านให้สัมพันธ์กัน เพื่อช่วยลดเวลาตรวจแก้และขยายระบบภายหลัง
⑫ เครื่องมือและอุปกรณ์ที่ควรเตรียม
- แจ็ก LINK US-1005SC4
- สายแลนที่เข้ากันได้กับแจ็ก
- หน้ากากหรือแผงรองรับที่เข้ากันได้
- เครื่องมือปอกสาย
- เครื่องมือเข้าสายที่รองรับรุ่นนี้
- เครื่องทดสอบสายแลน
- ฉลากหมายเลขสายและพอร์ต
เลือกเครื่องมือเข้าสายตามคำแนะนำของผู้ผลิต ไม่ควรใช้เครื่องมือที่ทำให้ช่องเข้าสายหรือตัวแจ็กเสียรูป
⑬ เตรียมตำแหน่งติดตั้ง
เลือกตำแหน่งที่เข้าถึงได้สะดวก ไม่ถูกโต๊ะหรือตู้กดทับสาย และมีระยะให้ Patch Cord โค้งตัวโดยไม่พับหักบริเวณหัวเสียบ
ตรวจความลึกของกล่องติดตั้งและพื้นที่ด้านหลัง หากปิดหน้ากากแล้วต้องกดสายแรง ควรปรับกล่องหรือแนวสายก่อนประกอบจริง
⑭ เตรียมปลายสายก่อนเข้าสาย
ปอกเปลือกนอกอย่างระมัดระวัง
ปอกเปลือกเฉพาะระยะที่จำเป็นตามวิธีติดตั้งของแจ็ก ระวังไม่ให้เครื่องมือบาดฉนวนหรือตัวนำภายใน หากพบส่วนเสียหาย ควรตัดและเตรียมปลายสายใหม่
รักษาเกลียวคู่สาย
คลายเกลียวเท่าที่จำเป็นสำหรับจัดตัวนำเข้าตำแหน่ง การคลายเกลียวยาวเกินไปอาจกระทบคุณภาพสัญญาณ แม้เครื่องตรวจพื้นฐานจะแสดงว่าสายต่อครบก็ตาม
⑮ เลือกผังสาย T568A หรือ T568B
กำหนดรูปแบบเข้าสายให้สอดคล้องกับระบบเดิม สำหรับสายเชื่อมต่อตรงทั่วไป ให้ใช้รูปแบบเดียวกันที่ปลายทั้งสองด้าน
ยึดผังสีบนตัวแจ็กหรือคู่มือเป็นหลัก เพราะตำแหน่งช่องเข้าสายของแจ็กอาจจัดวางต่างจากลำดับขาของหัว RJ45 ตัวผู้ ไม่ควรเข้าสายจากความจำเพียงอย่างเดียว
⑯ วิธีเข้าสายแจ็ก RJ45 LINK US-1005SC4
จัดตัวนำตามผังสี
วางตัวนำแต่ละเส้นเข้าตำแหน่งที่กำหนด ตรวจให้ครบทุกคู่และไม่สลับช่อง โดยรักษาเกลียวให้ใกล้จุดต่อเท่าที่วิธีติดตั้งอนุญาต
ใช้เครื่องมือที่รองรับ
เข้าสายตามขั้นตอนของผู้ผลิตด้วยเครื่องมือที่เหมาะสม ตรวจว่าตัวนำเข้าตำแหน่งสมบูรณ์ และจัดการปลายส่วนเกินตามรูปแบบของแจ็ก
ชื่อสินค้ารุ่น US-1005SC4 ไม่ได้ระบุว่าเป็น Tool Free จึงไม่ควรถือว่าเข้าสายได้โดยไม่ใช้เครื่องมือ
⑰ ประกอบแจ็กเข้าหน้ากากหรือแผง
ประกอบแจ็กเข้าช่องรองรับตามระบบล็อกของอุปกรณ์ ตรวจว่าตัวแจ็กยึดแน่นและช่องเสียบอยู่ในตำแหน่งที่ใช้งานสะดวก
จัดสายด้านหลังให้ไม่ตึง ไม่ถูกขอบกล่องบีบ และไม่ดันตัวแจ็กออกจากช่อง ก่อนยึดหน้ากากหรือแผงเข้าที่
⑱ เชื่อมต่ออุปกรณ์และตั้งค่าระบบ
แจ็กเป็นอุปกรณ์เชื่อมต่อแบบ Passive ไม่ต้องเสียบไฟ ไม่มีหน้า Login และไม่ต้องตั้งค่า IP ที่ตัวแจ็ก
หลังติดตั้ง ให้ต่อ Patch Cord จากช่องแจ็กไปยังคอมพิวเตอร์หรืออุปกรณ์ปลายทาง ส่วนการตั้งค่า IP, DHCP และ VLAN ต้องดำเนินการที่อุปกรณ์เครือข่ายตามระบบที่ออกแบบไว้
สีฟ้าช่วยจำแนกพอร์ตด้วยสายตา แต่ไม่ได้แยกเครือข่ายหรือกำหนดสิทธิ์การใช้งานให้ระบบโดยอัตโนมัติ
⑲ ทดสอบหลังติดตั้ง
ตรวจการต่อสาย
ใช้เครื่องทดสอบตรวจ Wire Map เพื่อดูสายขาด ลัดวงจร และการเรียงสายผิด จากนั้นเชื่อมต่ออุปกรณ์จริงเพื่อตรวจสถานะลิงก์และการใช้งาน
ตรวจประสิทธิภาพตามเกณฑ์งาน
เครื่องตรวจความต่อเนื่องของสายไม่ได้ยืนยันประสิทธิภาพ CAT5e ทั้งหมด หากงานต้องการรับรองระบบสาย ต้องใช้เครื่องทดสอบและเกณฑ์ประเมินที่เหมาะสมกับการรับมอบงาน
⑳ เสียบสายแล้วเครือข่ายไม่ขึ้น
- ตรวจว่า Patch Cord เสียบแน่นทั้งสองด้าน
- ลองเปลี่ยนเป็น Patch Cord ที่ทราบว่าใช้งานได้
- ตรวจสถานะพอร์ตสวิตช์และอุปกรณ์ปลายทาง
- ทดสอบสายและตรวจจุดเข้าสายทั้งสองด้าน
- ตรวจหมายเลขพอร์ตว่าต่อถึงปลายทางที่ถูกต้อง
หากลิงก์ขึ้นแต่ใช้อินเทอร์เน็ตไม่ได้ ควรตรวจการรับ IP และระบบเครือข่ายเพิ่มเติม เพราะอาการนี้อาจไม่ได้เกิดจากตัวแจ็ก
㉑ วิธีดูแลรักษา
ปิดฝากันฝุ่นเมื่อไม่ได้ต่อสาย ปลดตัวล็อกหัว RJ45 ก่อนถอด Patch Cord และหลีกเลี่ยงการกระชากสายหรือใช้แรงกดด้านข้างของหัวเสียบ
ดูแลช่องเสียบให้แห้ง ไม่ฉีดน้ำยาลงในช่อง หากพบตัวล็อกแตก ช่องเสียบหลวม หรืออุปกรณ์เสียรูป ควรตรวจและเปลี่ยนส่วนที่ชำรุด
㉒ คำถามที่พบบ่อย
US-1005SC4 เป็นสีอะไร
รุ่นนี้เป็นสีฟ้า ตามรายละเอียดสินค้าที่ผู้ผลิตระบุ
รุ่นนี้มีฝากันฝุ่นหรือไม่
มีฝากันฝุ่นสำหรับปิดช่องเสียบในช่วงที่ไม่ได้ใช้งาน
US-1005SC4 กับ US-1005STF เป็นรุ่นเดียวกันหรือไม่
เป็นคนละรหัสสินค้า แม้เป็นแจ็ก CAT5e สีฟ้าเหมือนกัน โดย US-1005STF มีคำว่า Tool Free ในชื่อสินค้า ส่วน US-1005SC4 ระบุแบบ Slim พร้อมฝากันฝุ่น จึงควรเลือกตามรหัสและวิธีติดตั้งของแต่ละรุ่น
ใช้กับหน้ากากทุกแบบได้หรือไม่
ต้องตรวจขนาดช่อง ระบบล็อก และพื้นที่ด้านหลังของหน้ากากแต่ละรุ่นก่อน ไม่ควรถือว่าเข้ากันได้ทุกแบบ
ใช้สาย CAT6 แล้วระบบจะเป็น CAT6 หรือไม่
การใช้สาย CAT6 ร่วมกับแจ็ก CAT5e ไม่ได้ทำให้ระบบผ่านข้อกำหนด CAT6 โดยอัตโนมัติ ต้องพิจารณาอุปกรณ์ทั้งระบบและผลทดสอบร่วมกัน
㉓ เลือกซื้อให้ตรงรุ่นและตรงงาน
แจ็ก RJ45 LINK US-1005SC4 เหมาะสำหรับผู้ที่ต้องการแจ็กตัวเมีย CAT5e แบบ Slim สีฟ้า พร้อมฝากันฝุ่น และต้องการใช้สีช่วยจำแนกจุดเชื่อมต่อภายในระบบ
สอบถาม KK Cable โดยแจ้งรหัส US-1005SC4 จำนวนที่ต้องการ และรุ่นหน้ากากหรือแผงที่จะใช้ร่วมกัน เพื่อประกอบการตรวจสอบรายการสินค้า ราคา และความพร้อมก่อนสั่งซื้อ
