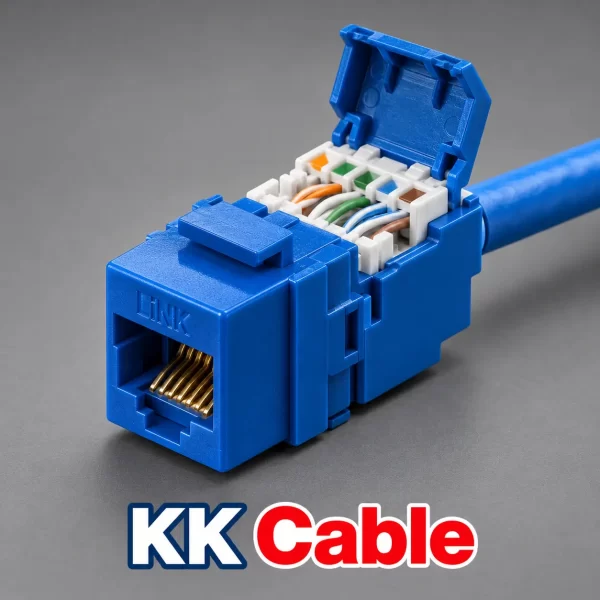

แจ็ก RJ45 LINK US-1005STF เป็นแจ็กตัวเมียประเภท CAT5e รูปแบบ Slim Tool Free สีฟ้า ออกแบบให้เข้าสายโดยไม่ต้องใช้เครื่องมือเข้าสาย ใช้จัดทำจุดเชื่อมต่อสายแลนสำหรับเสียบสาย Patch Cord ไปยังคอมพิวเตอร์และอุปกรณ์เครือข่าย
KK Cable นำเสนอรายละเอียดสินค้าและแนวทางติดตั้ง เพื่อช่วยให้เลือกแจ็กได้ตรงกับสายแลน หน้ากาก และลักษณะงาน โดยควรตรวจความเข้ากันได้ของอุปกรณ์ก่อนประกอบจริง
① แจ็ก LINK US-1005STF คืออะไร
LINK US-1005STF เป็นแจ็ก RJ45 ตัวเมียสำหรับระบบสายแลน CAT5e ใช้เป็นจุดต่อระหว่างสายที่เดินไว้กับสาย Patch Cord ของอุปกรณ์ปลายทาง
รุ่นนี้มีคุณสมบัติ Tool Free สำหรับขั้นตอนเข้าสาย จึงเป็นทางเลือกสำหรับผู้ที่ต้องการแจ็กที่ไม่ต้องใช้เครื่องมือเข้าสายตามรูปแบบที่ผู้ผลิตกำหนด
② คุณสมบัติหลักของสินค้า
- ยี่ห้อ LINK
- รหัสสินค้า US-1005STF
- ประเภทแจ็ก RJ45 ตัวเมีย
- ประเภทระบบสาย CAT5e
- รูปแบบตัวแจ็ก Slim
- คุณสมบัติ Tool Free
- สีฟ้า
ควรตรวจรหัส US-1005STF ให้ครบ เพราะแจ็ก CAT5e สีฟ้าของ LINK มีมากกว่าหนึ่งรหัสสินค้า และมีรายละเอียดการติดตั้งต่างกัน
③ Tool Free หมายถึงอะไร
Tool Free ในรุ่นนี้หมายถึงการเข้าสายโดยไม่ต้องใช้เครื่องมือเข้าสาย โดยต้องจัดตัวนำและประกอบส่วนเข้าสายตามวิธีที่ผู้ผลิตกำหนด
คุณสมบัตินี้ไม่ได้หมายความว่าทุกขั้นตอนติดตั้งจะไม่ใช้เครื่องมือ ยังต้องเตรียมสาย ปอกเปลือก ตัดส่วนที่จำเป็น และทดสอบจุดเชื่อมต่อหลังทำงานเสร็จ
④ รูปแบบ Slim เหมาะกับงานอย่างไร
ตัวแจ็กแบบ Slim เป็นทางเลือกสำหรับงานที่ต้องจัดจุดเชื่อมต่อในพื้นที่จำกัด แต่ต้องตรวจขนาดช่องติดตั้งและระบบล็อกของหน้ากากหรือแผงรองรับก่อนใช้งาน
ควรตรวจพื้นที่ด้านหลังร่วมด้วย เพื่อให้มีระยะสำหรับส่วนเข้าสายและการโค้งตัวของสาย โดยไม่ต้องบีบหรือพับสายแรงขณะปิดหน้ากาก
⑤ สีฟ้าช่วยจัดระบบพอร์ต
สามารถใช้สีฟ้าช่วยจำแนกกลุ่มจุด LAN ตามแผนงาน เช่น จุดใช้งานทั่วไป จุดห้องประชุม หรือจุดเครือข่ายของพื้นที่ที่กำหนด
สีไม่ได้กำหนดความเร็วหรือ VLAN โดยอัตโนมัติ ควรติดหมายเลขพอร์ตและบันทึกปลายสายร่วมด้วย เพื่อให้ระบุวงจรได้ชัดเจน
⑥ เหมาะสำหรับการใช้งานแบบใด
- จุด LAN สำหรับคอมพิวเตอร์สำนักงาน
- จุดเชื่อมต่อเครือข่ายภายในบ้าน
- จุดใช้งานเครื่องพิมพ์เครือข่าย
- จุด LAN ในห้องเรียนหรือห้องประชุม
- งานที่ต้องการแจ็ก CAT5e แบบ Tool Free
การเลือกใช้งานต้องพิจารณาสายแลน อุปกรณ์รองรับ และเกณฑ์ทดสอบของระบบร่วมกัน
⑦ ต่างจาก US-1005SC4 อย่างไร
US-1005STF และ US-1005SC4 เป็นแจ็ก CAT5e สีฟ้าคนละรหัสสินค้า โดยผู้ผลิตระบุ US-1005STF เป็นแบบ Slim Tool Free ส่วน US-1005SC4 เป็นแบบ Slim พร้อมฝากันฝุ่น
จึงควรเลือกจากรหัสและคุณสมบัติที่ต้องการ ไม่ควรถือว่าเป็นสินค้ารุ่นเดียวกันเพียงเพราะมีสีฟ้าเหมือนกัน และไม่ควรนำคุณสมบัติฝากันฝุ่นของอีกรุ่นมาใช้กับรุ่นนี้โดยไม่มีข้อมูลยืนยัน
⑧ เลือกสายแลนให้เข้ากับแจ็ก
เลือกสายที่เหมาะกับระบบ CAT5e พร้อมตรวจชนิดตัวนำ ขนาดตัวนำ ขนาดฉนวน และข้อกำหนดของส่วนเข้าสายให้ตรงกับแจ็ก
สายที่มีขนาดไม่เหมาะสมอาจทำให้จัดตัวนำหรือปิดส่วนเข้าสายได้ไม่สมบูรณ์ ไม่ควรฝืนประกอบเมื่อพบว่าสายไม่เข้ากับตำแหน่งที่กำหนด
⑨ เลือกหน้ากากและแผงรองรับ
ตรวจรูปทรงช่องติดตั้ง ระบบล็อก และพื้นที่ด้านหลังให้รองรับ US-1005STF ได้จริง หากติดหลายแจ็กในหน้ากากเดียวกัน ควรทดลองประกอบก่อนเข้าสายทั้งหมด
เมื่อประกอบแล้ว ตัวแจ็กต้องยึดแน่น มีพื้นที่สำหรับสายด้านหลัง และเสียบหรือถอด Patch Cord ได้สะดวก
⑩ ข้อมูลทางเทคนิคของสินค้า
| รายการ | รายละเอียด |
|---|---|
| ยี่ห้อ | LINK |
| รหัสสินค้า | US-1005STF |
| ประเภทอุปกรณ์ | แจ็ก RJ45 ตัวเมีย |
| ประเภทระบบสาย | CAT5e |
| รูปแบบตัวแจ็ก | Slim |
| รูปแบบเข้าสาย | Tool Free |
| สี | ฟ้า |
รายละเอียดขนาดตัวแจ็ก วัสดุ ขนาดสายที่รองรับ และการรับรองมาตรฐาน ควรตรวจจากเอกสารรุ่นนี้ก่อนนำไปกำหนดสเปกงานโครงการ
⑪ ตรวจสอบก่อนติดตั้ง
ตรวจรหัส US-1005STF สภาพช่องเสียบ ส่วนเข้าสาย และส่วนล็อกว่าอยู่ในสภาพสมบูรณ์ พร้อมตรวจสายและหน้ากากให้เข้ากันกับแจ็ก
KK Cable แนะนำให้ศึกษาวิธีประกอบของรุ่นนี้ก่อนเริ่มงาน และกำหนดหมายเลขจุด LAN พร้อมผังเข้าสายให้ชัดเจน เพื่อลดโอกาสสลับคู่สายหรือประกอบผิดขั้นตอน
⑫ เครื่องมือและอุปกรณ์ที่ควรเตรียม
- แจ็ก LINK US-1005STF
- สายแลนที่เข้ากันได้กับแจ็ก
- หน้ากากหรือแผงรองรับที่เข้ากันได้
- เครื่องมือปอกสาย
- เครื่องมือตัดสายสำหรับขั้นตอนที่คู่มือกำหนด
- เครื่องทดสอบสายแลน
- ฉลากหมายเลขสายและพอร์ต
แม้เป็นแบบ Tool Free แต่ยังต้องเตรียมเครื่องมือสำหรับจัดเตรียมสายและตรวจสอบคุณภาพงาน ไม่ควรข้ามขั้นตอนทดสอบหลังเข้าสาย
⑬ เตรียมตำแหน่งติดตั้งจุด LAN
เลือกตำแหน่งที่เข้าถึงได้ง่าย ไม่ถูกเฟอร์นิเจอร์กดทับสาย และมีระยะให้ Patch Cord โค้งตัวโดยไม่พับหักบริเวณหัวเสียบ
ตรวจความลึกของกล่องและพื้นที่ด้านหลังให้เพียงพอสำหรับตัวแจ็ก ส่วนเข้าสาย และแนวสาย ก่อนติดตั้งหน้ากากเข้าที่
⑭ เตรียมปลายสายก่อนเข้าสาย
ปอกเปลือกตามระยะที่กำหนด
ปอกเปลือกนอกตามวิธีติดตั้งของแจ็ก ระวังไม่ให้เครื่องมือบาดฉนวนหรือตัวนำภายใน หากพบความเสียหาย ควรเตรียมปลายสายใหม่
รักษาเกลียวคู่สาย
คลายเกลียวเฉพาะส่วนที่จำเป็นสำหรับจัดตัวนำ การคลายเกลียวยาวเกินไปอาจกระทบคุณภาพสัญญาณ แม้ตัวนำจะต่อถึงกันครบทุกเส้นก็ตาม
⑮ เลือกผังสาย T568A หรือ T568B
กำหนดรูปแบบเข้าสายให้สอดคล้องกับระบบเดิม สำหรับสายเชื่อมต่อตรงทั่วไป ให้ใช้รูปแบบเดียวกันที่ปลายทั้งสองด้าน
จัดตัวนำตามผังสีบนตัวแจ็กหรือส่วนจัดสายของรุ่นนี้ ไม่ควรใช้ลำดับสีของหัว RJ45 ตัวผู้แทนตำแหน่งเข้าสายบนแจ็ก
⑯ วิธีเข้าสายแบบ Tool Free
จัดตัวนำเข้าตำแหน่ง
เปิดหรือแยกส่วนเข้าสายตามคู่มือ วางตัวนำแต่ละเส้นในตำแหน่งที่กำหนด ตรวจให้ครบทุกคู่และตรงกับผังสีที่เลือก
ประกอบส่วนเข้าสาย
จัดการตัวนำส่วนเกินและประกอบส่วนเข้าสายตามลำดับที่ผู้ผลิตกำหนด ตรวจว่าชิ้นส่วนเข้าที่และล็อกสมบูรณ์ โดยไม่มีตัวนำถูกหนีบผิดตำแหน่ง
หากประกอบไม่ได้ตามปกติ ให้ตรวจขนาดสาย ตำแหน่งตัวนำ และแนวชิ้นส่วนก่อน ไม่ควรใช้แรงหรือเครื่องมือกดแทนโดยไม่มีคำแนะนำรองรับ
⑰ ประกอบแจ็กเข้าหน้ากากหรือแผง
เมื่อเข้าสายและตรวจความเรียบร้อยแล้ว จึงประกอบแจ็กเข้าช่องรองรับตามระบบล็อกของอุปกรณ์
จัดสายด้านหลังให้ไม่ตึง ไม่ถูกขอบกล่องบีบ และไม่ดันส่วนเข้าสาย จากนั้นตรวจความแน่นของตัวแจ็กก่อนยึดหน้ากากเข้าที่
⑱ เชื่อมต่อและตั้งค่าการใช้งาน
แจ็กเป็นอุปกรณ์เชื่อมต่อแบบ Passive ไม่ต้องเสียบไฟ ไม่มีหน้า Login และไม่ต้องตั้งค่า IP ที่ตัวแจ็ก
หลังติดตั้ง ให้ต่อ Patch Cord จากแจ็กไปยังอุปกรณ์ปลายทาง ส่วนการตั้งค่า IP, DHCP หรือ VLAN ให้ดำเนินการที่คอมพิวเตอร์ เราเตอร์ หรือสวิตช์ตามระบบที่ใช้งาน
⑲ ทดสอบหลังติดตั้ง
ตรวจการต่อสาย
ทดสอบ Wire Map เพื่อตรวจสายขาด ลัดวงจร และการเรียงสายผิด จากนั้นเชื่อมต่ออุปกรณ์จริงเพื่อตรวจสถานะลิงก์และการใช้งาน
ตรวจประสิทธิภาพตามข้อกำหนด
เครื่องตรวจความต่อเนื่องของสายไม่ได้ยืนยันประสิทธิภาพ CAT5e ทั้งหมด หากงานต้องการรับรองระบบสาย ต้องใช้เครื่องทดสอบและเกณฑ์ประเมินที่เหมาะกับการรับมอบงาน
⑳ เข้าสายแล้วเครือข่ายไม่ขึ้น
- ตรวจว่า Patch Cord เสียบแน่นทั้งสองด้าน
- ลองเปลี่ยนเป็น Patch Cord ที่ทราบว่าใช้งานได้
- ตรวจสถานะพอร์ตสวิตช์และอุปกรณ์ปลายทาง
- ทดสอบสายและตรวจผังเข้าสายทั้งสองด้าน
- ตรวจว่าส่วนเข้าสาย Tool Free ประกอบและล็อกสมบูรณ์
- ตรวจหมายเลขพอร์ตว่าต่อถึงปลายทางที่ถูกต้อง
หากจำเป็นต้องเปิดส่วนเข้าสายเพื่อตรวจแก้ ให้ทำตามวิธีของผู้ผลิต หากลิงก์ขึ้นแต่เข้าอินเทอร์เน็ตไม่ได้ ควรตรวจการรับ IP และระบบเครือข่ายเพิ่มเติม
㉑ วิธีดูแลรักษาแจ็ก
ปลดตัวล็อกหัว RJ45 ก่อนถอด Patch Cord หลีกเลี่ยงการกระชากสายหรือใช้แรงกดด้านข้างของหัวเสียบ และไม่ดึงสายที่เข้าสู่ด้านหลังแจ็ก
ดูแลช่องเสียบให้แห้ง ไม่ฉีดน้ำยาลงในช่อง หากพบส่วนล็อกเสียหาย ช่องเสียบหลวม หรือส่วนเข้าสายประกอบไม่แน่น ควรตรวจและแก้ไขก่อนใช้งานต่อ
㉒ คำถามที่พบบ่อย
US-1005STF เป็นสีอะไร
รุ่นนี้เป็นสีฟ้า ตามรายละเอียดสินค้าที่ผู้ผลิตระบุ
Tool Free หมายถึงไม่ต้องใช้เครื่องมือทุกขั้นตอนหรือไม่
หมายถึงไม่ต้องใช้เครื่องมือเข้าสายในขั้นตอนที่ออกแบบไว้ แต่ยังต้องใช้เครื่องมือเตรียมสายและเครื่องทดสอบตามลักษณะงาน
รุ่นนี้มีฝากันฝุ่นหรือไม่
ข้อมูลชื่อสินค้าที่ตรวจสอบระบุ Slim Tool Free สีฟ้า แต่ไม่ได้ระบุฝากันฝุ่น จึงควรตรวจรายละเอียดหรือสินค้าจริงก่อน หากคุณสมบัตินี้เป็นเงื่อนไขในการเลือกซื้อ
ใช้กับหน้ากากทุกแบบได้หรือไม่
ต้องตรวจขนาดช่อง ระบบล็อก และพื้นที่ด้านหลังของหน้ากากแต่ละรุ่นก่อน ไม่ควรถือว่าเข้ากันได้ทุกแบบ
ใช้สาย CAT6 แล้วระบบจะเป็น CAT6 หรือไม่
การใช้สาย CAT6 ร่วมกับแจ็ก CAT5e ไม่ได้ทำให้ระบบผ่านข้อกำหนด CAT6 โดยอัตโนมัติ ต้องพิจารณาอุปกรณ์ทั้งระบบและผลทดสอบร่วมกัน
㉓ เลือกซื้อให้ตรงรุ่นและตรงงาน
แจ็ก RJ45 LINK US-1005STF เหมาะสำหรับผู้ที่ต้องการแจ็กตัวเมีย CAT5e แบบ Slim Tool Free สีฟ้า โดยควรตรวจชนิดสาย หน้ากาก และวิธีประกอบให้เข้ากันก่อนติดตั้ง
สอบถาม KK Cable โดยแจ้งรหัส US-1005STF จำนวนที่ต้องการ และอุปกรณ์ที่จะใช้ร่วมกัน เพื่อประกอบการตรวจสอบรายการสินค้า ราคา และความพร้อมก่อนสั่งซื้อ
