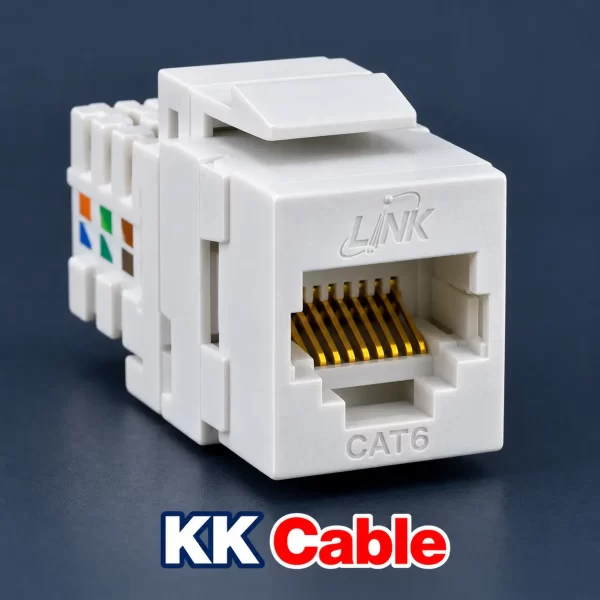

แจ็ก RJ45 LINK US-1006SL เป็นแจ็กตัวเมียประเภท CAT6 รูปแบบ Slim สีขาว สำหรับจัดทำจุดเชื่อมต่อสายแลน โดยผู้ผลิตระบุใช้เครื่องมือ Fast Tool รุ่น US-8061 สำหรับเข้าสาย ใช้งานร่วมกับหน้ากากหรือแผงรองรับที่เข้ากันได้ และเชื่อมต่ออุปกรณ์ปลายทางผ่านสาย Patch Cord
KK Cable นำเสนอข้อมูลสินค้าและแนวทางเตรียมงาน เพื่อช่วยให้เลือกแจ็ก สายแลน เครื่องมือ และอุปกรณ์ประกอบได้ตรงกับระบบที่ต้องการติดตั้ง
① แจ็ก LINK US-1006SL คืออะไร
LINK US-1006SL เป็นแจ็ก RJ45 ตัวเมียสำหรับระบบสายแลน CAT6 ใช้เป็นจุดต่อระหว่างสายที่เดินไว้กับสาย Patch Cord ของคอมพิวเตอร์หรืออุปกรณ์เครือข่าย
การจัดสายถาวรให้จบที่แจ็กช่วยให้เปลี่ยนสายเชื่อมต่ออุปกรณ์ได้สะดวก โดยไม่ต้องเข้าสายที่เดินอยู่ภายในผนังใหม่ทุกครั้ง
② คุณสมบัติหลักของสินค้า
- ยี่ห้อ LINK
- รหัสสินค้า US-1006SL
- ประเภท RJ45 Modular Jack ตัวเมีย
- ประเภทระบบสาย CAT6
- รูปแบบตัวแจ็ก Slim
- สีขาว
- ผู้ผลิตระบุใช้ Fast Tool รุ่น US-8061
ควรตรวจรหัสรุ่นเต็มก่อนสั่งซื้อ เพราะแจ็ก CAT6 สีขาวของ LINK มีหลายรุ่นและมีคุณสมบัติการติดตั้งต่างกัน
③ ตัวแจ็กแบบ Slim เหมาะกับงานอย่างไร
รูปแบบ Slim เป็นทางเลือกสำหรับงานที่ต้องจัดจุดเชื่อมต่อในพื้นที่จำกัด โดยต้องตรวจความเข้ากันได้กับขนาดช่องและระบบล็อกของอุปกรณ์รองรับ
ควรตรวจพื้นที่ด้านหลังร่วมด้วย เพื่อให้มีระยะสำหรับส่วนเข้าสายและการโค้งตัวของสาย ไม่ควรบีบหรือพับสายแรงเพื่อให้ปิดหน้ากากได้
④ สีขาวเหมาะกับการจัดจุด LAN
แจ็กสีขาวเหมาะกับการจัดจุดเชื่อมต่อให้มีโทนสีสอดคล้องกับหน้ากากและพื้นที่ใช้งาน เช่น โต๊ะทำงาน ห้องประชุม และจุดเครือข่ายภายในบ้าน
หากมีหลายพอร์ต ควรติดหมายเลขกำกับให้ชัดเจน เพื่อแยกวงจรและระบุปลายสายได้โดยไม่ต้องอาศัยสีเพียงอย่างเดียว
⑤ การเลือกอุปกรณ์ให้เป็นระบบ CAT6
การเลือกแจ็ก CAT6 เป็นเพียงส่วนหนึ่งของระบบ ต้องพิจารณาสายแลน สาย Patch Cord แผงกระจายสาย และคุณภาพการเข้าสายร่วมกัน
ไม่ควรสรุปว่าระบบผ่านข้อกำหนด CAT6 จากรหัสของแจ็กเพียงตัวเดียว หากงานกำหนดให้รับรองระบบสาย ต้องตรวจด้วยวิธีและเครื่องทดสอบตามเกณฑ์ของงาน
⑥ เหมาะสำหรับงานประเภทใด
- จุด LAN สำหรับคอมพิวเตอร์สำนักงาน
- จุดเชื่อมต่อเครือข่ายภายในบ้าน
- จุดใช้งานเครื่องพิมพ์เครือข่าย
- จุดเครือข่ายในห้องเรียนและห้องประชุม
- งานติดตั้งหรือปรับปรุงระบบสาย CAT6
ต้องเลือกอุปกรณ์ทั้งหมดให้ตรงกับแบบระบบ สภาพพื้นที่ และข้อกำหนดการรับมอบงาน
⑦ ต่างจาก US-1006STF อย่างไร
US-1006SL และ US-1006STF เป็นแจ็ก CAT6 แบบ Slim สีขาวคนละรหัสสินค้า โดย US-1006SL ระบุใช้ Fast Tool US-8061 ส่วน US-1006STF ระบุคุณสมบัติ Tool Free
จึงควรเลือกตามวิธีเข้าสายและเครื่องมือที่เตรียมไว้ ไม่ควรถือว่าเป็นรุ่นเดียวกันจากสีหรือรูปแบบ Slim เพียงอย่างเดียว
⑧ เลือกสายแลนสำหรับเข้าสาย
เลือกสายที่เหมาะกับระบบ CAT6 และตรวจชนิดตัวนำ ขนาดตัวนำ ขนาดฉนวน และข้อกำหนดการเข้าสายให้ตรงกับแจ็ก
สายแต่ละรุ่นอาจมีโครงสร้างต่างกัน จึงไม่ควรถือว่าสายทุกเส้นที่ระบุ CAT6 จะเข้ากันได้กับแจ็กทุกแบบ
⑨ เลือกหน้ากากและแผงรองรับ
ตรวจรูปทรงช่องติดตั้ง ระบบล็อก และพื้นที่ด้านหลังให้รองรับ US-1006SL ได้จริง หากติดหลายแจ็กในหน้ากากเดียวกัน ควรทดลองประกอบก่อนเข้าสายทั้งหมด
หลังประกอบ ตัวแจ็กต้องยึดแน่น และมีพื้นที่ให้เสียบหรือถอด Patch Cord ได้สะดวกโดยไม่ติดพอร์ตข้างเคียง
⑩ ข้อมูลทางเทคนิคของสินค้า
| รายการ | รายละเอียด |
|---|---|
| ยี่ห้อ | LINK |
| รหัสสินค้า | US-1006SL |
| ประเภทอุปกรณ์ | RJ45 Modular Jack ตัวเมีย |
| ประเภทระบบสาย | CAT6 |
| รูปแบบตัวแจ็ก | Slim |
| สี | ขาว |
| เครื่องมือที่ผู้ผลิตระบุ | Fast Tool US-8061 |
รายละเอียดวัสดุ ขนาดตัวแจ็ก ขนาดสายที่รองรับ และการรับรองมาตรฐาน ควรตรวจจากเอกสารรุ่นนี้ก่อนนำไปกำหนดสเปกงานโครงการ
⑪ ตรวจสอบก่อนติดตั้ง
ตรวจรหัส US-1006SL สีขาว พร้อมตรวจสภาพช่องเสียบ ส่วนเข้าสาย และส่วนล็อก จากนั้นตรวจความเข้ากันได้ของสายและหน้ากากที่จะใช้
KK Cable แนะนำให้เตรียมเครื่องมือ US-8061 ตามที่ผู้ผลิตระบุ พร้อมกำหนดหมายเลขพอร์ตและผังเข้าสายก่อนเริ่มงาน เพื่อช่วยลดการเข้าสายผิดและตรวจแก้ได้สะดวก
⑫ เครื่องมือและอุปกรณ์ที่ควรเตรียม
- แจ็ก LINK US-1006SL
- สายแลนที่เข้ากันได้กับแจ็กและเหมาะกับระบบ CAT6
- หน้ากากหรือแผงรองรับที่เข้ากันได้
- Fast Tool รุ่น US-8061
- เครื่องมือปอกและตัดสาย
- เครื่องทดสอบสายแลนตามข้อกำหนดงาน
- ฉลากหมายเลขสายและพอร์ต
ตรวจสภาพเครื่องมือและศึกษาวิธีใช้ก่อนเข้าสาย ไม่ควรนำเครื่องมืออื่นมาใช้แทนโดยไม่มีข้อมูลยืนยันว่ารองรับรุ่นนี้
⑬ เตรียมตำแหน่งติดตั้ง
เลือกตำแหน่งที่เข้าถึงได้ง่าย ไม่ถูกเฟอร์นิเจอร์กดทับสาย และมีพื้นที่ให้สาย Patch Cord โค้งตัวโดยไม่พับหักบริเวณหัวเสียบ
ตรวจความลึกของกล่องและพื้นที่จัดสายด้านหลังให้เพียงพอ รวมถึงจัดแนวสายไม่ให้จุดเข้าสายรับแรงดึงเมื่อปิดหน้ากาก
⑭ เตรียมปลายสายก่อนเข้าสาย
ปอกเปลือกตามระยะที่กำหนด
ปอกเปลือกนอกตามวิธีติดตั้งของแจ็ก ระวังไม่ให้เครื่องมือบาดฉนวนหรือตัวนำ หากพบส่วนเสียหาย ควรตัดและเตรียมปลายสายใหม่
รักษาเกลียวและจัดส่วนประกอบสาย
คลายเกลียวเท่าที่จำเป็น หากสายมีตัวแบ่งคู่สาย ให้จัดการตามวิธีที่กำหนดสำหรับสายและแจ็ก ไม่ควรตัดหรือดัดส่วนประกอบจากการคาดเดา
⑮ เลือกผังสาย T568A หรือ T568B
กำหนดรูปแบบเข้าสายให้สอดคล้องกับระบบเดิม สำหรับสายเชื่อมต่อตรงทั่วไป ให้ใช้รูปแบบเดียวกันที่ปลายทั้งสองด้าน
ยึดผังสีบนตัวแจ็กหรือคู่มือเป็นหลัก เพราะตำแหน่งช่องเข้าสายของแจ็กอาจจัดวางต่างจากลำดับขาของหัว RJ45 ตัวผู้
⑯ วิธีเข้าสายด้วย Fast Tool US-8061
จัดตัวนำตามผังสี
วางตัวนำแต่ละเส้นเข้าตำแหน่งที่กำหนด ตรวจให้ครบทุกคู่และไม่สลับช่อง พร้อมรักษาเกลียวให้ใกล้จุดต่อเท่าที่วิธีติดตั้งอนุญาต
วางแจ็กและใช้เครื่องมือตามคู่มือ
จัดแจ็กเข้าตำแหน่งของเครื่องมือ US-8061 ตามคำแนะนำ ตรวจแนวแจ็กและสายให้ถูกต้องก่อนใช้งานเครื่องมือ
ตรวจจุดต่อหลังเข้าสาย
ตรวจว่าตัวนำเข้าตำแหน่งสมบูรณ์ ไม่มีส่วนเกินสัมผัสกัน และชิ้นส่วนของแจ็กอยู่ในสภาพเรียบร้อย โดยยึดขั้นตอนจริงจากคู่มือแจ็กและเครื่องมือเป็นหลัก
⑰ ประกอบแจ็กเข้าหน้ากากหรือแผง
ประกอบแจ็กเข้าช่องรองรับตามระบบล็อกของอุปกรณ์ ตรวจว่าตัวแจ็กยึดแน่นและช่องเสียบอยู่ในตำแหน่งใช้งานสะดวก
จัดสายด้านหลังให้ไม่ตึง ไม่ถูกขอบกล่องบีบ และไม่ดันตัวแจ็กออกจากช่อง ก่อนยึดหน้ากากหรือแผงเข้าที่
⑱ เชื่อมต่ออุปกรณ์และตั้งค่าระบบ
แจ็กเป็นอุปกรณ์เชื่อมต่อแบบ Passive ไม่ต้องเสียบไฟ ไม่มีหน้า Login และไม่ต้องตั้งค่า IP ที่ตัวแจ็ก
หลังติดตั้ง ให้ต่อ Patch Cord จากแจ็กไปยังอุปกรณ์ปลายทาง ส่วนการตั้งค่า IP, DHCP หรือ VLAN ให้ดำเนินการที่คอมพิวเตอร์ เราเตอร์ หรือสวิตช์ตามระบบที่ออกแบบไว้
⑲ ทดสอบหลังติดตั้ง
ตรวจการต่อสาย
ใช้เครื่องทดสอบตรวจ Wire Map เพื่อดูสายขาด ลัดวงจร และการเรียงสายผิด จากนั้นตรวจสถานะลิงก์กับอุปกรณ์จริง
ตรวจประสิทธิภาพ CAT6 ตามเกณฑ์งาน
เครื่องตรวจความต่อเนื่องพื้นฐานไม่ได้ยืนยันประสิทธิภาพ CAT6 ทั้งหมด หากต้องรับรองระบบสาย ให้ใช้เครื่องทดสอบที่เหมาะสมและเลือกเกณฑ์ตรงกับรูปแบบการรับมอบงาน
⑳ เครือข่ายไม่ขึ้นหรือความเร็วต่ำกว่าที่คาด
- ตรวจว่า Patch Cord เสียบแน่นทั้งสองด้าน
- ลองเปลี่ยนเป็น Patch Cord ที่ทราบว่าใช้งานได้
- ตรวจความสามารถและสถานะของพอร์ตอุปกรณ์ทั้งสองด้าน
- ทดสอบสายและตรวจจุดเข้าสายทุกคู่
- ตรวจความเสียหายของสายและจุดที่ถูกพับหรือบีบ
- ตรวจการตั้งค่าเครือข่ายและเงื่อนไขการทดสอบ
ไม่ควรใช้ผลทดสอบความเร็วอินเทอร์เน็ตเพียงอย่างเดียวตัดสินคุณภาพแจ็ก เพราะยังมีปัจจัยจากบริการอินเทอร์เน็ต อุปกรณ์ และปลายทางทดสอบร่วมด้วย
㉑ วิธีดูแลรักษาแจ็ก
ปลดตัวล็อกหัว RJ45 ก่อนถอด Patch Cord หลีกเลี่ยงการกระชากสายหรือกดหัวเสียบด้านข้าง และไม่ดึงสายด้านหลังจนจุดเข้าสายรับแรง
ดูแลช่องเสียบให้แห้ง ไม่ฉีดน้ำยาลงในช่อง หากพบส่วนล็อกแตก ช่องเสียบหลวม หรืออุปกรณ์เสียรูป ควรตรวจและเปลี่ยนส่วนที่ชำรุด
㉒ คำถามที่พบบ่อย
US-1006SL เป็นสีอะไร
รุ่นนี้เป็นสีขาว ตามรายละเอียดสินค้าที่ผู้ผลิตระบุ
ใช้เครื่องมือเข้าสายรุ่นใด
ผู้ผลิตระบุใช้ Fast Tool รุ่น US-8061 โดยควรปฏิบัติตามคู่มือของแจ็กและเครื่องมือ
รุ่นนี้เป็น Tool Free หรือไม่
รุ่นนี้ระบุใช้เครื่องมือ US-8061 ส่วนรุ่น US-1006STF เป็นอีกรหัสสินค้าที่ผู้ผลิตระบุ Tool Free
มี Auto Shutter หรือไม่
ข้อมูลชื่อสินค้าที่ตรวจสอบไม่ได้ระบุ Auto Shutter จึงไม่ควรนำคุณสมบัตินี้มาใช้กับ US-1006SL โดยไม่มีข้อมูลยืนยันเพิ่มเติม
เปลี่ยนแจ็กเป็น CAT6 แล้วความเร็วเพิ่มทันทีหรือไม่
ไม่จำเป็น ความเร็วขึ้นอยู่กับสาย Patch Cord สายที่เดินไว้ พอร์ตอุปกรณ์ คุณภาพการติดตั้ง และการตั้งค่าระบบร่วมกัน
㉓ เลือกซื้อให้ตรงรุ่นและตรงงาน
แจ็ก RJ45 LINK US-1006SL เหมาะสำหรับผู้ที่ต้องการแจ็กตัวเมีย CAT6 แบบ Slim สีขาว และเตรียมเข้าสายด้วยเครื่องมือ US-8061 ตามที่ผู้ผลิตระบุ
สอบถาม KK Cable โดยแจ้งรหัส US-1006SL จำนวนที่ต้องการ และอุปกรณ์ที่จะใช้ร่วมกัน เพื่อประกอบการตรวจสอบรายการสินค้า ราคา และความพร้อมก่อนสั่งซื้อ
