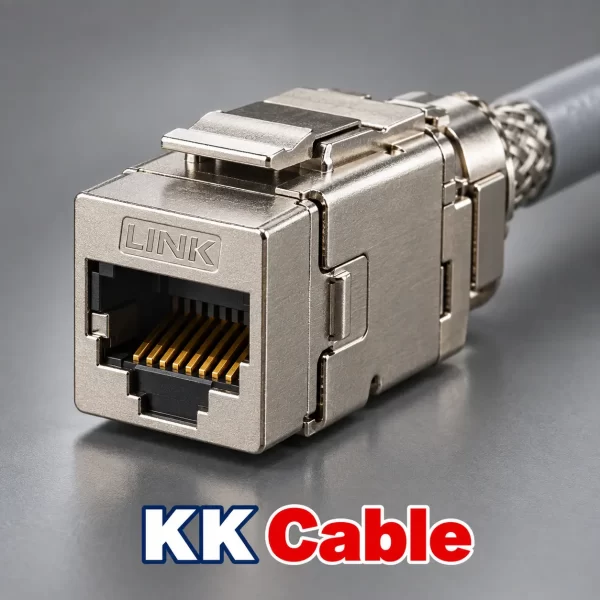

แจ็ก RJ45 LINK US-1013 เป็นแจ็กตัวเมียประเภท CAT5e แบบชิลด์ หรือ Shielded RJ45 Modular Jack ใช้จัดทำจุดเชื่อมต่อสายแลนในระบบที่ออกแบบใช้อุปกรณ์แบบชิลด์ โดยเชื่อมต่ออุปกรณ์ปลายทางผ่านสาย Patch Cord และติดตั้งร่วมกับหน้ากากหรือแผงรองรับที่เข้ากันได้
KK Cable นำเสนอข้อมูลสินค้าและแนวทางเลือกใช้งาน เพื่อช่วยให้เลือกแจ็ก สายแลน และอุปกรณ์ประกอบได้สอดคล้องกัน โดยงานระบบชิลด์ต้องพิจารณาวิธีเข้าสายและการเชื่อมต่อชิลด์ร่วมด้วย
① แจ็ก LINK US-1013 คืออะไร
LINK US-1013 เป็นแจ็ก RJ45 ตัวเมีย CAT5e แบบชิลด์ ใช้เป็นจุดเชื่อมต่อระหว่างสายแลนที่เดินไว้กับสาย Patch Cord ของอุปกรณ์ปลายทาง
รุ่นนี้เหมาะสำหรับนำไปพิจารณาในระบบสายแบบ Shielded ตามข้อกำหนดของงาน ไม่ควรเลือกแทนแจ็กทั่วไปโดยดูเฉพาะรูปลักษณ์ภายนอก
② คุณสมบัติหลักของสินค้า
- ยี่ห้อ LINK
- รหัสสินค้า US-1013
- ประเภท RJ45 Modular Jack ตัวเมีย
- ประเภทระบบสาย CAT5e
- รูปแบบ Shielded หรือแบบชิลด์
ควรตรวจรหัสรุ่นและเอกสารสินค้าให้ตรงกันก่อนสั่งซื้อ โดยเฉพาะเมื่อใช้ประกอบรายการอุปกรณ์สำหรับงานโครงการ
③ แจ็กแบบชิลด์ต่างจากแบบไม่มีชิลด์อย่างไร
แจ็กแบบชิลด์มีส่วนชิลด์สำหรับใช้งานร่วมกับระบบสายและอุปกรณ์ที่ออกแบบให้มีการเชื่อมต่อชิลด์ ส่วนแจ็กแบบไม่มีชิลด์ไม่ได้ทำหน้าที่เชื่อมต่อชิลด์ในลักษณะเดียวกัน
การเลือกต้องยึดตามแบบระบบ ไม่ควรถือว่าแจ็กแบบชิลด์จะทำให้ทุกระบบทำงานดีขึ้นโดยอัตโนมัติ เพราะผลขึ้นอยู่กับอุปกรณ์และคุณภาพการติดตั้งทั้งหมด
④ เลือกใช้เมื่อใด
ควรพิจารณา US-1013 เมื่องานกำหนดระบบสาย CAT5e แบบชิลด์ และต้องการจุดเชื่อมต่อ RJ45 ตัวเมียที่สอดคล้องกับอุปกรณ์ในระบบ
หากกำลังปรับปรุงระบบเดิม ควรตรวจชนิดสาย แผงกระจายสาย และสาย Patch Cord ก่อน เพื่อให้ทราบว่าระบบออกแบบเป็นแบบชิลด์หรือไม่มีชิลด์
⑤ ชิลด์กับสัญญาณรบกวน
ระบบชิลด์ที่ออกแบบและติดตั้งเหมาะสมมีบทบาทในการจัดการผลกระทบจากสัญญาณรบกวน แต่ไม่ควรสรุปว่าแจ็กเพียงตัวเดียวจะกำจัดสัญญาณรบกวนได้ทั้งหมด
ยังต้องจัดแนวสาย ระยะห่างจากแหล่งรบกวน และการเชื่อมต่อชิลด์ตามข้อกำหนดของระบบ ไม่ใช้ชิลด์เป็นเหตุผลในการละเลยการเดินสายที่เหมาะสม
⑥ เหมาะกับงานประเภทใด
- จุด LAN ในสำนักงานที่กำหนดระบบ CAT5e แบบชิลด์
- งานปรับปรุงจุดเชื่อมต่อของระบบ Shielded เดิม
- จุดอุปกรณ์เครือข่ายที่ต้องใช้อุปกรณ์แบบชิลด์ตามแบบงาน
- งานโครงการที่ระบุแจ็ก Shielded CAT5e
การใช้งานในพื้นที่เฉพาะ เช่น พื้นที่อุตสาหกรรมหรือบริเวณที่มีความชื้น ต้องตรวจข้อกำหนดด้านสภาพแวดล้อมเพิ่มเติม ไม่ควรถือว่าคำว่า Shielded หมายถึงรองรับทุกสภาพพื้นที่
⑦ แจ็กตัวเมียต่างจากตัวต่อสายอย่างไร
US-1013 เป็นแจ็กตัวเมียสำหรับเข้าสายและจัดทำจุดเชื่อมต่อ ไม่ใช่ตัวต่อสายสำเร็จรูปที่รับหัว RJ45 ตัวผู้ทั้งสองด้าน
หากต้องการต่อสาย Patch Cord สองเส้นเข้าด้วยกัน ควรเลือกอุปกรณ์ประเภท Coupler ที่ตรงกับประเภทระบบสายและข้อกำหนดด้านชิลด์ของงาน
⑧ เลือกสายแลนสำหรับใช้งานร่วมกัน
ตรวจประเภทสายแบบชิลด์ ชนิดตัวนำ ขนาดตัวนำ และขนาดฉนวนให้ตรงกับข้อกำหนดของแจ็ก ไม่ควรสรุปว่าสายแบบชิลด์ทุกชนิดใช้ร่วมกันได้
ควรตรวจวิธีจัดฟอยล์ ถักชิลด์ หรือสาย Drain ตามโครงสร้างสายจริงและคู่มือของแจ็ก ก่อนปอกสายและเข้าสาย
⑨ เลือก Patch Cord และอุปกรณ์รองรับ
หากระบบกำหนดความต่อเนื่องของชิลด์ ให้เลือก Patch Cord และอุปกรณ์เชื่อมต่อที่รองรับตามแบบระบบ พร้อมตรวจความเข้ากันได้ของหัวเสียบ
สำหรับหน้ากากหรือแผงรองรับ ต้องตรวจช่องติดตั้ง ระบบล็อก และพื้นที่ด้านหลัง ไม่ควรถือว่า US-1013 ใส่ได้กับอุปกรณ์ทุกแบบ
⑩ ข้อมูลทางเทคนิคของสินค้า
| รายการ | รายละเอียด |
|---|---|
| ยี่ห้อ | LINK |
| รหัสสินค้า | US-1013 |
| ประเภทอุปกรณ์ | RJ45 Modular Jack ตัวเมีย |
| ประเภทระบบสาย | CAT5e |
| รูปแบบชิลด์ | Shielded |
รายละเอียดวัสดุ ขนาดตัวแจ็ก ขนาดสายที่รองรับ วิธีเข้าสาย และการรับรองมาตรฐาน ควรตรวจจากเอกสารรุ่นนี้ก่อนนำไปกำหนดสเปกงาน
⑪ ตรวจสอบก่อนติดตั้ง
ตรวจรหัส US-1013 สภาพช่องเสียบ ส่วนเข้าสาย ส่วนชิลด์ และส่วนล็อก พร้อมตรวจสายและอุปกรณ์รองรับให้ตรงกับแบบระบบ
KK Cable แนะนำให้ศึกษาวิธีเข้าสายและเชื่อมต่อชิลด์ของรุ่นนี้ก่อนเริ่มงาน พร้อมกำหนดหมายเลขพอร์ตและบันทึกปลายสายทั้งสองด้านให้สัมพันธ์กัน
⑫ เครื่องมือและอุปกรณ์ที่ควรเตรียม
- แจ็ก LINK US-1013
- สายแลนแบบชิลด์ที่เข้ากันได้กับแจ็ก
- หน้ากากหรือแผงรองรับที่เข้ากันได้
- เครื่องมือปอกและตัดสาย
- เครื่องมือเข้าสายตามข้อกำหนดของรุ่นนี้
- เครื่องทดสอบสายที่เหมาะกับงาน
- ฉลากหมายเลขสายและพอร์ต
ชื่อสินค้าที่ตรวจสอบไม่ได้ระบุว่าเป็น Tool Free จึงควรตรวจวิธีและเครื่องมือเข้าสายก่อนลงมือ
⑬ เตรียมตำแหน่งติดตั้ง
เลือกตำแหน่งที่เข้าถึงได้สะดวก มีพื้นที่ด้านหลังเพียงพอ และสามารถจัดแนวสายโดยไม่พับหักหรือดึงจุดเข้าสายจนตึง
วางแนวสายและจัดระยะจากสายไฟหรือแหล่งรบกวนตามข้อกำหนดของงาน แม้เลือกใช้อุปกรณ์แบบชิลด์แล้วก็ตาม
⑭ เตรียมปลายสายแบบชิลด์
ปอกเปลือกตามคู่มือ
ปอกเปลือกนอกตามระยะที่กำหนด ระวังไม่ให้เครื่องมือบาดตัวนำ ฉนวน หรือส่วนชิลด์ที่ต้องใช้ในการเชื่อมต่อ
จัดส่วนชิลด์ตามวิธีของรุ่น
เก็บและจัดส่วนชิลด์ตามคู่มือของแจ็กและโครงสร้างสาย ไม่ควรตัดทิ้งหรือพับเข้าตำแหน่งจากการคาดเดา เพราะอาจทำให้การเชื่อมต่อชิลด์ไม่เป็นไปตามแบบ
⑮ เลือกผังสาย T568A หรือ T568B
กำหนดรูปแบบเข้าสายให้สอดคล้องกับระบบเดิม สำหรับสายเชื่อมต่อตรงทั่วไป ให้ใช้รูปแบบเดียวกันที่ปลายทั้งสองด้าน
ยึดผังสีบนตัวแจ็กหรือคู่มือเป็นหลัก และคลายเกลียวคู่สายเฉพาะส่วนที่จำเป็นสำหรับเข้าสาย
⑯ วิธีเข้าสายแจ็ก RJ45 LINK US-1013
จัดตัวนำเข้าตำแหน่ง
วางตัวนำแต่ละเส้นตามผังสีที่เลือก ตรวจให้ครบทุกคู่และไม่มีเส้นใดสลับช่องหรือสัมผัสส่วนที่ไม่ควรสัมผัส
เข้าสายและประกอบตามคู่มือ
ใช้เครื่องมือและขั้นตอนที่ผู้ผลิตกำหนดสำหรับรุ่นนี้ ตรวจความสมบูรณ์ของจุดต่อ พร้อมจัดส่วนชิลด์และประกอบชิ้นส่วนให้เข้าที่
แนวทางนี้เป็นลำดับเตรียมงานทั่วไป ส่วนระยะปอกสาย วิธีเข้าสาย และตำแหน่งเชื่อมต่อชิลด์ต้องยึดคู่มือ US-1013 เป็นหลัก
⑰ ความต่อเนื่องของชิลด์และการบอนดิ้ง
ระบบแบบชิลด์ต้องพิจารณาความต่อเนื่องของชิลด์ตลอดเส้นทาง และการบอนดิ้งหรือเชื่อมต่อกับระบบกราวด์ตามข้อกำหนดของงาน
ไม่ควรต่อส่วนชิลด์เข้าจุดโลหะหรือสายไฟใดตามความสะดวก หากแบบงานยังไม่ชัดเจน ควรให้ผู้รับผิดชอบระบบกำหนดวิธีที่ถูกต้องก่อนติดตั้ง
⑱ ประกอบและเชื่อมต่ออุปกรณ์
ประกอบแจ็กเข้าหน้ากากหรือแผงที่รองรับ ตรวจว่าตัวล็อกยึดแน่น แล้วจัดสายด้านหลังให้ไม่ถูกบีบหรือดันส่วนเข้าสาย
ต่อ Patch Cord ไปยังอุปกรณ์ปลายทางตามแบบระบบ ตัวแจ็กไม่มีหน้า Login และไม่ต้องตั้งค่า IP ส่วนการตั้งค่าเครือข่ายดำเนินการที่คอมพิวเตอร์ เราเตอร์ หรือสวิตช์
⑲ ทดสอบหลังติดตั้ง
ตรวจคู่สายและจุดต่อ
ทดสอบ Wire Map เพื่อตรวจสายขาด ลัดวงจร และการเรียงสายผิด พร้อมตรวจส่วนชิลด์ด้วยวิธีหรือเครื่องมือที่เหมาะสมกับงาน
ตรวจประสิทธิภาพระบบสาย
เครื่องตรวจความต่อเนื่องพื้นฐานไม่ได้ยืนยันประสิทธิภาพ CAT5e หรือคุณภาพการบอนดิ้งทั้งหมด หากงานต้องการรับรองระบบ ต้องใช้การทดสอบตามเกณฑ์รับมอบที่กำหนด
⑳ เครือข่ายไม่ขึ้นหรือเชื่อมต่อไม่เสถียร
- ตรวจว่า Patch Cord เสียบแน่นทั้งสองด้าน
- ลองใช้ Patch Cord ที่ทราบว่าใช้งานได้และตรงกับระบบ
- ตรวจสถานะพอร์ตสวิตช์และอุปกรณ์ปลายทาง
- ทดสอบคู่สายและตรวจจุดเข้าสายทั้งสองด้าน
- ตรวจการประกอบส่วนชิลด์และความเสียหายของสาย
- ตรวจหมายเลขพอร์ตว่าต่อถึงปลายทางที่ถูกต้อง
หากลิงก์ขึ้นแต่เข้าอินเทอร์เน็ตไม่ได้ ควรตรวจ IP และระบบเครือข่ายเพิ่มเติม ไม่ควรสรุปว่าแจ็กหรือชิลด์เป็นสาเหตุจากอาการเพียงอย่างเดียว
㉑ วิธีดูแลรักษา
ปลดตัวล็อกหัว RJ45 ก่อนถอด Patch Cord หลีกเลี่ยงการกระชากสาย และไม่ดึงสายด้านหลังจนจุดเข้าสายหรือส่วนชิลด์หลุดจากตำแหน่ง
ดูแลช่องเสียบให้แห้ง ไม่ฉีดน้ำยาลงในช่อง หากพบส่วนล็อกแตก ช่องเสียบหลวม หรือส่วนชิลด์เสียรูป ควรตรวจและแก้ไขก่อนใช้งานต่อ
㉒ คำถามที่พบบ่อย
US-1013 เป็นแจ็กประเภทใด
เป็นแจ็ก RJ45 ตัวเมียประเภท CAT5e แบบชิลด์ ตามรายละเอียดสินค้าของผู้ผลิต
รุ่นนี้เป็น Tool Free หรือไม่
ชื่อสินค้าที่ตรวจสอบไม่ได้ระบุ Tool Free จึงต้องตรวจวิธีและเครื่องมือเข้าสายจากเอกสารรุ่นนี้ก่อนติดตั้ง
ใช้กับสายไม่มีชิลด์ได้หรือไม่
ต้องตรวจความเข้ากันได้ตามข้อกำหนดของแจ็ก และหากใช้สายไม่มีชิลด์ จะไม่เกิดเส้นทางชิลด์ต่อเนื่องจากสายเพียงเพราะเลือกแจ็กแบบชิลด์
แบบชิลด์ทำให้ความเร็วเพิ่มขึ้นหรือไม่
คำว่า Shielded ไม่ได้หมายถึงการเพิ่มความเร็วโดยอัตโนมัติ ความเร็วขึ้นอยู่กับประเภทระบบสาย อุปกรณ์ คุณภาพการติดตั้ง และผลทดสอบร่วมกัน
ใช้สาย CAT6 แล้วระบบจะเป็น CAT6 หรือไม่
การใช้สาย CAT6 ร่วมกับแจ็ก CAT5e ไม่ได้ทำให้ระบบผ่านข้อกำหนด CAT6 โดยอัตโนมัติ ต้องพิจารณาอุปกรณ์ทั้งระบบและผลทดสอบ
㉓ เลือกซื้อให้ตรงรุ่นและตรงระบบ
แจ็ก RJ45 LINK US-1013 เหมาะสำหรับผู้ที่ต้องการแจ็กตัวเมีย CAT5e แบบชิลด์ โดยควรตรวจชนิดสาย อุปกรณ์รองรับ และข้อกำหนดการเชื่อมต่อชิลด์ให้สอดคล้องกันก่อนติดตั้ง
สอบถาม KK Cable โดยแจ้งรหัส US-1013 จำนวนที่ต้องการ และอุปกรณ์ที่จะใช้ร่วมกัน เพื่อประกอบการตรวจสอบรายการสินค้า ราคา และความพร้อมก่อนสั่งซื้อ
