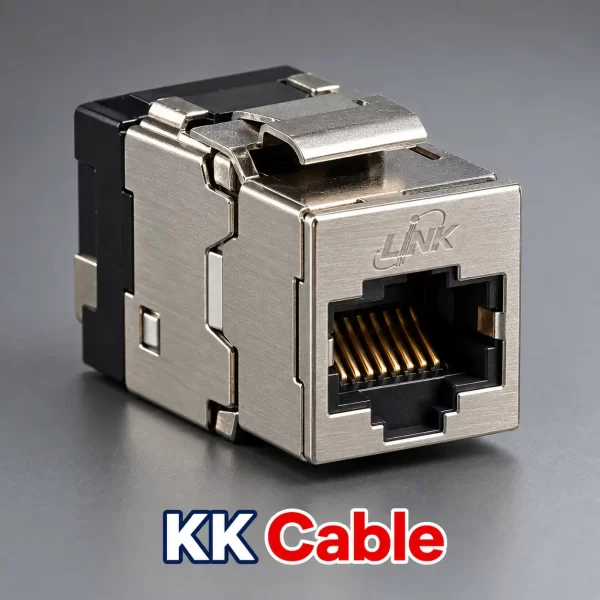

แจ็ก RJ45 LINK US-1014A เป็นแจ็กตัวเมียประเภท CAT6 แบบชิลด์ รุ่น New Advanced ใช้จัดทำจุดเชื่อมต่อสายแลนในระบบที่ออกแบบใช้อุปกรณ์ Shielded โดยผู้ผลิตระบุ US-1014A เป็นแจ็กสำหรับเลือกติดตั้งในแผง US-3002SA
KK Cable นำเสนอข้อมูลสินค้าและแนวทางเตรียมงาน เพื่อช่วยให้เลือกแจ็ก สายแลน แผงรองรับ และสาย Patch Cord ได้สอดคล้องกัน พร้อมตรวจวิธีเข้าสายและการเชื่อมต่อชิลด์ก่อนติดตั้ง
① แจ็ก LINK US-1014A คืออะไร
LINK US-1014A เป็น RJ45 Modular Jack ตัวเมีย ประเภท CAT6 แบบชิลด์ ใช้เป็นจุดเชื่อมต่อระหว่างสายแลนที่เดินไว้กับสาย Patch Cord ของอุปกรณ์เครือข่าย
การเลือกใช้งานควรยึดตามแบบระบบและอุปกรณ์รองรับ ไม่ควรถือว่าแจ็กแบบชิลด์สามารถใช้แทนอุปกรณ์ทุกประเภทได้โดยไม่ตรวจความเข้ากันได้
② คุณสมบัติหลักของสินค้า
- ยี่ห้อ LINK
- รหัสสินค้า US-1014A
- ประเภท RJ45 Modular Jack ตัวเมีย
- ประเภทระบบสาย CAT6
- รูปแบบ Shielded หรือแบบชิลด์
- ชื่อรุ่นที่ผู้ผลิตระบุ New Advanced
- ผู้ผลิตระบุให้เลือกใช้เป็นแจ็กติดตั้งในแผง US-3002SA
ตรวจรหัสรุ่นเต็มและรายการอุปกรณ์ร่วมก่อนสั่งซื้อ โดยเฉพาะงานที่ต้องติดตั้งแจ็กหลายตัวในแผงเดียวกัน
③ New Advanced หมายถึงอะไร
New Advanced เป็นชื่อที่ผู้ผลิตใช้ระบุสินค้ารุ่น US-1014A จึงใช้ประกอบการแยกรุ่นและตรวจรายการสินค้าได้
ชื่อนี้ไม่ได้ยืนยันตัวเลขความเร็ว วิธีเข้าสาย หรือขนาดตัวแจ็กเพิ่มเติมด้วยตัวเอง หากต้องเปรียบเทียบกับรุ่นอื่น ควรใช้ข้อมูลจากเอกสารทางเทคนิคของแต่ละรุ่น
④ แจ็กแบบชิลด์ต่างจากแบบไม่มีชิลด์อย่างไร
แจ็กแบบชิลด์มีส่วนชิลด์สำหรับใช้งานร่วมกับระบบสายและอุปกรณ์ที่ออกแบบให้มีการเชื่อมต่อชิลด์ ส่วนแจ็กแบบไม่มีชิลด์ไม่ได้ทำหน้าที่เชื่อมต่อชิลด์ในลักษณะเดียวกัน
ผลการใช้งานขึ้นอยู่กับการออกแบบและติดตั้งทั้งระบบ ไม่ควรสรุปว่าเปลี่ยนแจ็กเป็นแบบชิลด์เพียงตัวเดียวแล้วจะจัดการสัญญาณรบกวนได้ทั้งหมด
⑤ เลือกใช้ในระบบ CAT6 แบบชิลด์
ควรพิจารณา US-1014A เมื่องานกำหนดระบบ CAT6 แบบชิลด์ และต้องการแจ็ก RJ45 ตัวเมียที่สอดคล้องกับสายและอุปกรณ์ในระบบ
ต้องพิจารณาสายแลน สาย Patch Cord แผงกระจายสาย และคุณภาพการเข้าสายร่วมกัน หากงานกำหนดให้รับรองประสิทธิภาพ CAT6 ต้องทดสอบตามเกณฑ์รับมอบงาน
⑥ เหมาะสำหรับงานประเภทใด
- ระบบสายแลนสำนักงานที่กำหนด CAT6 แบบชิลด์
- งานประกอบแผงกระจายสายที่รองรับแจ็กรุ่นนี้
- งานปรับปรุงจุดเชื่อมต่อของระบบ Shielded เดิม
- งานโครงการที่ระบุแจ็ก CAT6 Shielded
การติดตั้งในพื้นที่อุตสาหกรรม พื้นที่ชื้น หรือกลางแจ้ง ต้องตรวจข้อกำหนดด้านสภาพแวดล้อมเพิ่มเติม คำว่า Shielded ไม่ได้หมายถึงรองรับทุกสภาพพื้นที่
⑦ ใช้งานร่วมกับแผง US-3002SA
รายการสินค้า US-3002SA ของผู้ผลิตระบุให้เลือกใช้ US-1014A เป็นแจ็กติดตั้งในแผง จึงเป็นคู่รุ่นที่ควรพิจารณาเมื่อต้องประกอบจุดเชื่อมต่อบนแผงดังกล่าว
ก่อนสั่งซื้อ ให้ตรวจจำนวนแจ็กที่ต้องใช้ อุปกรณ์ที่รวมมากับแผง และรายการชิ้นส่วนประกอบ ไม่ควรถือว่าแผงและแจ็กจำหน่ายรวมกันโดยอัตโนมัติ
⑧ เลือกสายแลนให้เข้ากับแจ็ก
ตรวจประเภทสายแบบชิลด์ ชนิดตัวนำ ขนาดตัวนำ และขนาดฉนวนให้ตรงกับข้อกำหนดของ US-1014A
สายแบบชิลด์มีโครงสร้างได้หลายรูปแบบ จึงต้องตรวจวิธีจัดส่วนชิลด์และสาย Drain ตามคู่มือของแจ็กและสายจริง ไม่ควรถือว่าสายทุกแบบเข้าสายด้วยวิธีเดียวกัน
⑨ เลือก Patch Cord และอุปกรณ์รองรับ
หากระบบกำหนดความต่อเนื่องของชิลด์ ให้เลือก Patch Cord และอุปกรณ์เชื่อมต่อที่รองรับตามแบบระบบ พร้อมตรวจความเข้ากันได้ของหัวเสียบ
หากใช้หน้ากากหรือแผงรุ่นอื่นนอกเหนือจากคู่รุ่นที่ผู้ผลิตระบุ ต้องตรวจขนาดช่อง ระบบล็อก และพื้นที่ด้านหลังเพิ่มเติมก่อนประกอบ
⑩ ข้อมูลทางเทคนิคของสินค้า
| รายการ | รายละเอียด |
|---|---|
| ยี่ห้อ | LINK |
| รหัสสินค้า | US-1014A |
| ประเภทอุปกรณ์ | RJ45 Modular Jack ตัวเมีย |
| ประเภทระบบสาย | CAT6 |
| รูปแบบชิลด์ | Shielded |
| ชื่อรุ่นที่ผู้ผลิตระบุ | New Advanced |
| แผงที่ผู้ผลิตระบุให้เลือกใช้แจ็กรุ่นนี้ | US-3002SA |
รายละเอียดวัสดุ ขนาดตัวแจ็ก ขนาดสายที่รองรับ วิธีเข้าสาย และการรับรองมาตรฐาน ควรตรวจจากเอกสารรุ่นนี้ก่อนนำไปกำหนดสเปกงานโครงการ
⑪ ตรวจสอบก่อนติดตั้ง
ตรวจรหัส US-1014A สภาพช่องเสียบ ส่วนเข้าสาย ส่วนชิลด์ และส่วนล็อก พร้อมตรวจสายและแผงรองรับให้ตรงกับแบบระบบ
KK Cable แนะนำให้ศึกษาวิธีเข้าสายและเชื่อมต่อชิลด์ของรุ่นนี้ก่อนเริ่มงาน พร้อมกำหนดหมายเลขพอร์ตและบันทึกปลายสายทั้งสองด้านให้สัมพันธ์กัน
⑫ เครื่องมือและอุปกรณ์ที่ควรเตรียม
- แจ็ก LINK US-1014A
- สายแลนแบบชิลด์ที่เข้ากันได้กับแจ็ก
- แผง US-3002SA หรืออุปกรณ์รองรับที่ยืนยันว่าเข้ากันได้
- เครื่องมือปอกและตัดสาย
- เครื่องมือเข้าสายตามข้อกำหนดของรุ่นนี้
- เครื่องทดสอบสายที่เหมาะกับงาน CAT6 แบบชิลด์
- ฉลากหมายเลขสายและพอร์ต
ข้อมูลชื่อสินค้าที่ตรวจสอบไม่ได้ระบุ Tool Free หรือรุ่นเครื่องมือเข้าสาย จึงควรตรวจคู่มือเพิ่มเติมก่อนเตรียมเครื่องมือเฉพาะ
⑬ วางแผนตำแหน่งและแนวสาย
จัดตำแหน่งแผงหรือจุด LAN ให้เข้าถึงได้สะดวก มีพื้นที่ด้านหลังเพียงพอ และสามารถจัดแนวสายโดยไม่ดึงจุดเข้าสายจนตึง
จัดเส้นทางสายและระยะจากแหล่งรบกวนตามข้อกำหนดของงาน ไม่ควรใช้การมีชิลด์เป็นเหตุผลในการละเลยแนวเดินสายที่เหมาะสม
⑭ เตรียมปลายสายแบบชิลด์
ปอกเปลือกตามคู่มือ
ปอกเปลือกนอกตามระยะที่กำหนด ระวังไม่ให้เครื่องมือบาดตัวนำ ฉนวน หรือส่วนชิลด์ที่ต้องใช้ในการเชื่อมต่อ
จัดส่วนชิลด์ให้ตรงกับวิธีติดตั้ง
เก็บและจัดฟอยล์ ถักชิลด์ หรือสาย Drain ตามโครงสร้างสายและคู่มือแจ็ก ไม่ควรตัดทิ้งหรือพับเข้าตำแหน่งจากการคาดเดา
รักษาเกลียวคู่สาย
คลายเกลียวเฉพาะส่วนที่จำเป็นสำหรับเข้าสาย เพื่อรักษาคุณภาพของจุดเชื่อมต่อตามแนวทางติดตั้งระบบสาย
⑮ เลือกผังสาย T568A หรือ T568B
กำหนดรูปแบบเข้าสายให้สอดคล้องกับระบบเดิม สำหรับสายเชื่อมต่อตรงทั่วไป ให้ใช้รูปแบบเดียวกันที่ปลายทั้งสองด้าน
ยึดผังสีบนตัวแจ็กหรือคู่มือเป็นหลัก เพราะตำแหน่งช่องเข้าสายอาจจัดวางต่างจากลำดับขาของหัว RJ45 ตัวผู้
⑯ แนวทางเข้าสายแจ็ก RJ45 LINK US-1014A
จัดตัวนำตามผังสี
วางตัวนำแต่ละเส้นเข้าตำแหน่งที่กำหนด ตรวจให้ครบทุกคู่และไม่มีเส้นใดสลับช่องหรือสัมผัสส่วนที่ไม่ควรสัมผัส
เข้าสายและประกอบตามคู่มือ
ดำเนินการตามวิธีของ US-1014A ใช้เครื่องมือที่ผู้ผลิตกำหนดหากจำเป็น และจัดส่วนชิลด์ให้ตรงกับตำแหน่งเชื่อมต่อของรุ่นนี้
ตรวจจุดต่อก่อนประกอบเข้าระบบ
ตรวจตัวนำส่วนเกิน ส่วนล็อก และความเรียบร้อยของชิลด์ แนวทางนี้เป็นลำดับเตรียมงานทั่วไป ส่วนระยะปอกสายและขั้นตอนเฉพาะต้องยึดคู่มือเป็นหลัก
⑰ ความต่อเนื่องของชิลด์และการบอนดิ้ง
ระบบแบบชิลด์ต้องพิจารณาความต่อเนื่องของชิลด์ตลอดเส้นทาง และการบอนดิ้งหรือเชื่อมต่อกับระบบกราวด์ตามข้อกำหนดของงาน
ไม่ควรต่อส่วนชิลด์เข้าจุดโลหะหรือสายไฟใดตามความสะดวก หากแบบงานยังไม่ชัดเจน ควรให้ผู้รับผิดชอบระบบกำหนดวิธีที่เหมาะสมก่อนติดตั้ง
⑱ ประกอบเข้ากับแผงและเชื่อมต่ออุปกรณ์
ติดตั้งแจ็กในช่องรองรับตามวิธีของแผง ตรวจความแน่นของส่วนล็อก และจัดสายด้านหลังให้ไม่บีบหรือดันส่วนเข้าสาย
ต่อ Patch Cord ตามแบบระบบ ตัวแจ็กไม่มีหน้า Login และไม่ต้องตั้งค่า IP ส่วนการตั้งค่า IP, DHCP หรือ VLAN ให้ดำเนินการที่อุปกรณ์เครือข่าย
⑲ ทดสอบหลังติดตั้ง
ตรวจคู่สายและส่วนชิลด์
ทดสอบ Wire Map เพื่อตรวจสายขาด ลัดวงจร และการเรียงสายผิด พร้อมตรวจความต่อเนื่องของชิลด์ด้วยวิธีหรือเครื่องมือที่เหมาะสม
ตรวจประสิทธิภาพ CAT6
เครื่องตรวจความต่อเนื่องพื้นฐานไม่ได้ยืนยันประสิทธิภาพ CAT6 หรือคุณภาพการบอนดิ้งทั้งหมด หากงานต้องการรับรองระบบ ต้องทดสอบตามเกณฑ์รับมอบที่กำหนด
บันทึกผลทดสอบให้สัมพันธ์กับหมายเลขพอร์ต เพื่อใช้ตรวจสอบและดูแลระบบภายหลัง
⑳ เครือข่ายไม่ขึ้นหรือเชื่อมต่อไม่เสถียร
- ตรวจว่า Patch Cord เสียบแน่นทั้งสองด้าน
- ลองใช้ Patch Cord ที่ทราบว่าใช้งานได้และตรงกับระบบ
- ตรวจสถานะและความสามารถของพอร์ตอุปกรณ์
- ทดสอบคู่สายและตรวจจุดเข้าสายทั้งสองด้าน
- ตรวจการประกอบส่วนชิลด์และความเสียหายของสาย
- ตรวจหมายเลขพอร์ตและการตั้งค่าเครือข่าย
ไม่ควรใช้ผลทดสอบความเร็วอินเทอร์เน็ตเพียงอย่างเดียวตัดสินคุณภาพแจ็ก เพราะยังมีปัจจัยจากอุปกรณ์ บริการอินเทอร์เน็ต และปลายทางทดสอบร่วมด้วย
㉑ วิธีดูแลรักษา
ปลดตัวล็อกหัว RJ45 ก่อนถอด Patch Cord หลีกเลี่ยงการกระชากสาย และไม่ดึงสายด้านหลังจนจุดเข้าสายหรือส่วนชิลด์หลุดจากตำแหน่ง
ดูแลช่องเสียบให้แห้ง ไม่ฉีดน้ำยาลงในช่อง หากพบส่วนล็อกแตก ช่องเสียบหลวม หรือส่วนชิลด์เสียรูป ควรตรวจและแก้ไขก่อนใช้งานต่อ
㉒ คำถามที่พบบ่อย
US-1014A เป็นแจ็กประเภทใด
เป็นแจ็ก RJ45 ตัวเมียประเภท CAT6 แบบชิลด์ รุ่น New Advanced ตามรายละเอียดผู้ผลิต
ใช้กับแผง US-3002SA ได้หรือไม่
รายการสินค้า US-3002SA ของผู้ผลิตระบุให้เลือก US-1014A เป็นแจ็กติดตั้งในแผง โดยควรตรวจจำนวนและรายการชิ้นส่วนก่อนสั่งซื้อ
รุ่นนี้เป็น Tool Free หรือไม่
ข้อมูลชื่อสินค้าที่ตรวจสอบไม่ได้ระบุ Tool Free จึงต้องตรวจวิธีเข้าสายจากเอกสารรุ่นนี้เพิ่มเติม
New Advanced หมายถึงเร็วกว่าแจ็ก CAT6 ทุกรุ่นหรือไม่
ไม่ควรสรุปเช่นนั้น ชื่อรุ่นไม่ได้เป็นผลทดสอบความเร็ว การเปรียบเทียบต้องใช้ข้อมูลทางเทคนิคและผลทดสอบภายใต้เงื่อนไขเดียวกัน
ใช้แจ็กชิลด์กับสายไม่มีชิลด์แล้วได้ระบบชิลด์หรือไม่
ไม่เกิดเส้นทางชิลด์ต่อเนื่องจากสายเพียงเพราะเลือกแจ็กแบบชิลด์ ต้องออกแบบและเลือกอุปกรณ์ทั้งระบบให้สอดคล้องกัน
㉓ เลือกซื้อให้ตรงรุ่นและตรงระบบ
แจ็ก RJ45 LINK US-1014A เหมาะสำหรับผู้ที่ต้องการแจ็กตัวเมีย CAT6 แบบชิลด์ รุ่น New Advanced รวมถึงงานประกอบแผง US-3002SA ตามรายการที่ผู้ผลิตระบุ
สอบถาม KK Cable โดยแจ้งรหัส US-1014A จำนวนที่ต้องการ และอุปกรณ์ที่จะใช้ร่วมกัน เพื่อประกอบการตรวจสอบรายการสินค้า ราคา และความพร้อมก่อนสั่งซื้อ
