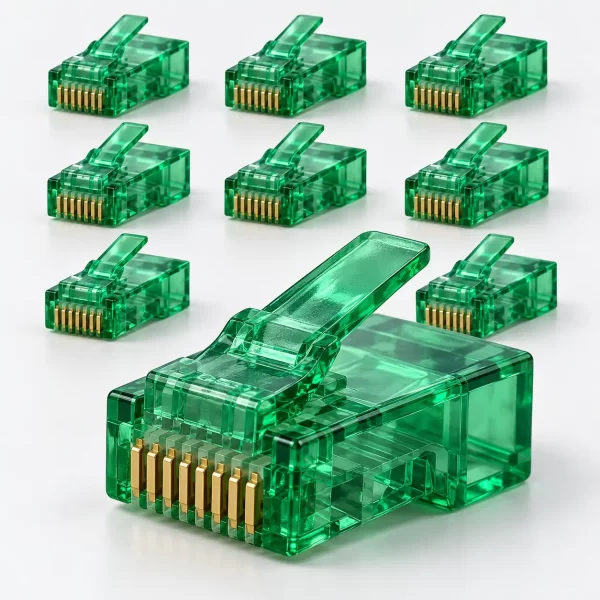

หัว RJ45 LINK CAT5e สีเขียว รุ่น US-1051-3
หัว RJ45 ตัวผู้ LINK รุ่น US-1051-3 เป็นหัว CAT5e สีเขียวแบบโปร่งใส ใช้เข้าหัวสายแลนสำหรับทำสายเชื่อมต่ออุปกรณ์เครือข่าย สีของหัวช่วยให้แยกกลุ่มสายที่ปลายสายได้ ส่วนตัวหัวโปร่งใสช่วยให้มองเห็นตำแหน่งตัวนำภายในก่อนย้ำ LINK ระบุบรรจุ 10 หัวต่อแพ็ก
KK Cable แนะนำให้เลือกหัวจากหมวดสาย ขนาดตัวนำ และชนิดสายที่ใช้งานจริงก่อนเลือกสี เพื่อให้สายที่เข้าหัวแล้วทั้งใช้งานได้และดูแลระบบต่อได้ง่าย
- ภาพรวมสินค้าและรหัสรุ่น
US-1051-3 อยู่ในกลุ่มหัว RJ45 ตัวผู้ CAT5e สี Crystal ของ LINK รหัสสีท้ายรุ่น “-3” หมายถึงสีเขียว รุ่นนี้เป็นตัวหัวสำหรับติดที่ปลายสายแลน ไม่ใช่เต้ารับ RJ45 ตัวเมียหรือยางครอบหัว การสั่งซื้อจึงควรตรวจรหัสรุ่นเต็ม US-1051-3 ให้ตรงกับสินค้าที่ต้องการ
- จุดเด่นเฉพาะรุ่น
จุดเด่นของรุ่นนี้คือหัวสีเขียวแบบโปร่งใส ใช้สังเกตสายที่กำหนดให้เป็นกลุ่มสีเขียวและตรวจแนวตัวนำก่อนย้ำได้ เหมาะกับงานที่มีสายหลายเส้นและต้องการให้ช่างมองเห็นการแบ่งกลุ่มตั้งแต่ปลายสาย สีเขียวเป็นตัวช่วยจัดระเบียบ ไม่ใช่คุณสมบัติที่เพิ่มความเร็วของเครือข่าย
- ข้อมูลทางเทคนิคจาก LINK
ยี่ห้อ: LINK
รหัสรุ่น: US-1051-3
ประเภท: หัว RJ45 ตัวผู้
หมวดสาย: CAT5e
สีตัวหัว: เขียวแบบโปร่งใส
จำนวนตำแหน่ง: 8 ตำแหน่ง
ขนาดตัวนำที่ผู้ผลิตระบุ: 22–26 AWG
ชนิดตัวนำที่ผู้ผลิตระบุ: แกนเดี่ยวและแกนฝอย
จำนวนบรรจุ: 10 หัวต่อแพ็ก
เอกสารกลุ่มหัว CAT5e ของ LINK ระบุมาตรฐาน ANSI/TIA-568.2-D Category 5e, ISO/IEC 11801:2017 Class D และ EN 50173-1 การใช้งานจริงของสายทั้งเส้นยังขึ้นอยู่กับสาย อุปกรณ์ การเข้าหัว และผลทดสอบหลังติดตั้ง
- รูปทรง วัสดุ และส่วนประกอบ
เอกสาร LINK ระบุว่าตัวเรือนของหัวในกลุ่มนี้ทำจากโพลีคาร์บอเนตและมีลักษณะโปร่งใส จึงมองเห็นตัวนำที่สอดเข้าไปได้ หน้าสัมผัสเป็นโลหะฟอสเฟอร์บรอนซ์เคลือบทองตามข้อมูลในเอกสารผู้ผลิต ข้อมูลวัสดุนี้เป็นสเปกของหัว ไม่ได้หมายความว่าหัวจะทนต่อทุกสภาพแวดล้อมหรือใช้แทนหัวสำหรับงานภายนอกอาคารได้
- หมวดสายที่ใช้ร่วมกัน
LINK จัด US-1051-3 เป็นหัว CAT5e จึงควรใช้กับงานสายแลน CAT5e ที่ขนาดตัวนำและโครงสร้างสายเหมาะกับหัว หากกำลังทำระบบ CAT6, CAT6A หรือ CAT8 ควรเลือกหัวที่ระบุหมวดตรงกับระบบนั้น แทนการเลือกจากรูปร่างภายนอกที่ดูคล้ายกัน
- ขนาดตัวนำและขนาดสาย
LINK ระบุช่วงตัวนำที่รับได้ 22–26 AWG แต่ข้อมูลนี้เป็นขนาดตัวนำ ไม่ใช่ขนาดเส้นผ่านศูนย์กลางภายนอกของสายทั้งเส้น สายสองรุ่นที่ใช้ตัวนำ AWG เท่ากันอาจมีเปลือกหนาไม่เท่ากัน ก่อนเข้าหัวจำนวนมากควรทดลองกับสายจริงหนึ่งเส้นและตรวจว่าตัวหัวจับเปลือกสายได้เหมาะสม
- ใช้กับสายแกนเดี่ยวหรือแกนฝอย
ข้อมูลผู้ผลิตระบุว่าหัวกลุ่มนี้รองรับทั้งสายตัวนำแกนเดี่ยว (Solid) และแกนฝอย (Stranded) ภายในช่วง AWG ที่กำหนด สายแกนเดี่ยวมักพบในงานเดินสายถาวร ส่วนสายแกนฝอยมักพบในงานทำสาย Patch Cord การเลือกใช้ยังต้องดูโครงสร้างสายจริงและตรวจงานหลังย้ำทุกครั้ง
- ใช้กับสายชิลด์หรือไม่ชิลด์
US-1051-3 เป็นหัว CAT5e แบบไม่ชิลด์ หากระบบใช้สายชิลด์และต้องการให้ชิลด์ต่อเนื่องถึงหัวต่อ ควรเลือกหัวแบบชิลด์ที่ LINK ระบุสำหรับงานนั้น การมีหัวสีเขียวไม่ได้หมายความว่าเป็นหัวชิลด์
- งานที่เหมาะกับรุ่นนี้
เหมาะกับงานเข้าหัวสาย CAT5e ภายในบ้าน สำนักงาน และงานจัดระบบสายที่ต้องแยกกลุ่มด้วยสี เช่น กำหนดสีเขียวให้สายของพื้นที่หนึ่งหรือกลุ่มอุปกรณ์หนึ่ง การกำหนดสีควรเป็นมาตรฐานเดียวกันทั้งหน้างาน เพื่อให้ผู้ดูแลระบบคนต่อไปอ่านระบบได้ถูกต้อง
- ตัวอย่างการใช้งานจริง
หากมีสายแลนหลายเส้นออกจากตู้เครือข่าย ผู้ติดตั้งอาจเลือกหัวสีเขียวให้สายที่ไปยังพื้นที่เดียวกัน และใช้สีอื่นกับอีกพื้นที่หนึ่ง เมื่อถอดหรือย้ายสายจะมองเห็นกลุ่มได้เร็วขึ้น อย่างไรก็ตาม ควรติดป้ายชื่อหรือหมายเลขพอร์ตด้วย เพราะสีเดียวไม่สามารถบอกปลายทางของสายแต่ละเส้นได้ครบ
- สิ่งที่ต้องเตรียมก่อนติดตั้ง
เตรียมสายแลน CAT5e ที่ตรวจชนิดและขนาดตัวนำแล้ว หัว US-1051-3 คีมย้ำหัว RJ45 ที่เหมาะสม อุปกรณ์ปอกสาย และเครื่องทดสอบสาย หากต้องการยางครอบหัว ให้เลือกขนาดที่เข้ากับสายและสวมยางครอบลงบนสายก่อนเริ่มเข้าหัว
- ขั้นตอนเข้าหัวทีละขั้น
ตัดปลายสายให้เรียบ จากนั้นปอกเปลือกสายโดยระวังไม่ให้ตัวนำเสียหาย เรียงตัวนำทั้ง 8 เส้นตามแบบ T568A หรือ T568B ที่กำหนดสำหรับงาน ตัดปลายให้เสมอกันแล้วสอดเข้าไปในหัว ตรวจผ่านตัวหัวว่าตัวนำเข้าถึงตำแหน่งปลายหัวและเรียงถูกลำดับ ก่อนใช้คีมย้ำให้ตรวจว่าเปลือกสายอยู่ในตำแหน่งที่หัวจะจับยึดได้
- จุดตรวจสำคัญระหว่างติดตั้ง
ตรวจลำดับสีของตัวนำก่อนย้ำ เพราะเมื่อย้ำแล้วไม่ควรนำหัวเดิมกลับมาแก้ลำดับสาย ตรวจว่าตัวนำทั้ง 8 เส้นเข้าไปครบและไม่มีเส้นใดพับงอ รวมทั้งตรวจว่าจุดยึดสายจับเปลือกนอก ไม่ได้ยึดเฉพาะตัวนำด้านใน เพื่อลดปัญหาสายหลวมเมื่อมีการขยับใช้งาน
- วิธีทดสอบหลังติดตั้ง
หลังย้ำหัวทั้งสองด้าน ให้ใช้เครื่องทดสอบสายตรวจลำดับเส้น การขาด และการลัดวงจร หากเป็นงานที่ต้องรับรองประสิทธิภาพตามหมวดสาย ควรใช้เครื่องมือทดสอบตามระดับงานที่กำหนด การเห็นไฟที่พอร์ตหรือเชื่อมต่อได้เพียงอย่างเดียวยังไม่ยืนยันว่าการเข้าสายทุกคู่ถูกต้อง
- ปัญหาที่พบบ่อยและวิธีตรวจแก้
หากเครื่องทดสอบแจ้งลำดับสายผิด ให้กลับไปตรวจแบบ T568A หรือ T568B ของปลายทั้งสองด้าน หากสายขาดเป็นบางเส้น ให้ตรวจว่าตัวนำสอดถึงหน้าสัมผัสและย้ำครบหรือไม่ หากใช้งานแล้วหลุดเมื่อขยับสาย ให้ตรวจจุดยึดเปลือกสายและความพอดีของสายกับหัว เมื่อต้องเข้าหัวใหม่ควรใช้หัวใหม่ ไม่ใช้หัวที่ย้ำไปแล้วซ้ำ
- เปรียบเทียบกับ LINK รุ่นใกล้เคียง
US-1051-3 เป็นหัว CAT5e สีเขียว ส่วน US-1051-2 เป็นสีแดง และ US-1001 เป็นสีใส หากต้องการแยกกลุ่มสายด้วยสี ให้เลือกรุ่นสีตามระบบที่กำหนดไว้ หากใช้ระบบ CAT6 ให้ดูหัว LINK ในกลุ่ม CAT6 โดยเฉพาะ การเลือกหัวควรเริ่มจากประเภทสายและความเข้ากันได้ก่อนเลือกสี
- วิธีเลือกรุ่นให้เหมาะกับงาน
เริ่มจากตรวจว่าสายเป็น CAT5e หรือไม่ ต่อด้วยชนิดตัวนำ ขนาด AWG และความพอดีของเปลือกสาย จากนั้นดูว่างานต้องใช้หัวชิลด์หรือไม่ เมื่อเงื่อนไขทางเทคนิคตรงกันแล้วจึงเลือกสีเขียวตามวิธีจัดกลุ่มสายของหน้างาน หากต้องการให้ KK Cable ช่วยตรวจรุ่น ควรเตรียมรหัสรุ่นสายหรือภาพข้อความบนเปลือกสายมาด้วย
- จำนวนบรรจุและสิ่งที่ได้รับ
LINK ระบุว่ารุ่น US-1051-3 บรรจุ 10 หัวต่อแพ็ก ข้อมูลหน้าสินค้าที่ตรวจสอบไม่ได้ระบุว่ายางครอบ คีมย้ำ หรือเครื่องทดสอบสายรวมอยู่ในแพ็ก หากงานต้องใช้อุปกรณ์เหล่านี้ ควรเตรียมหรือเลือกซื้อแยกก่อนเริ่มติดตั้ง
- คำถามที่พบบ่อย
หัวสีเขียวทำให้สายเร็วขึ้นหรือไม่?
ไม่ สีใช้ช่วยแยกกลุ่มสาย ความสามารถของระบบขึ้นอยู่กับอุปกรณ์ สาย และคุณภาพการติดตั้ง
ใช้หัวรุ่นนี้กับสายแกนฝอยได้หรือไม่?
เอกสาร LINK ระบุว่าหัวกลุ่มนี้รองรับสายแกนฝอยภายในช่วง 22–26 AWG ควรตรวจความพอดีกับสายจริงก่อนเข้าหัวจำนวนมาก
จำเป็นต้องใช้ยางครอบสีเขียวด้วยหรือไม่?
ไม่จำเป็นสำหรับการแยกสีที่ตัวหัว แต่ยางครอบอาจช่วยให้ระบุสายจากด้านหลังหัวได้ชัดขึ้น และต้องเลือกให้พอดีกับขนาดสาย
- สรุปสเปกและข้อควรตรวจสอบก่อนซื้อ
LINK US-1051-3 เป็นหัว RJ45 ตัวผู้ CAT5e สีเขียวแบบโปร่งใส บรรจุ 10 หัวต่อแพ็ก ผู้ผลิตระบุรองรับตัวนำ 22–26 AWG ทั้งแกนเดี่ยวและแกนฝอย ก่อนซื้อให้ตรวจหมวดสาย ชนิดสาย ขนาดตัวนำ และความพอดีของสายจริง หากต้องการใช้สีเขียวจัดกลุ่มสาย สามารถเลือกหัวรุ่นนี้พร้อมอุปกรณ์ที่เกี่ยวข้องได้ที่ KK Cable
