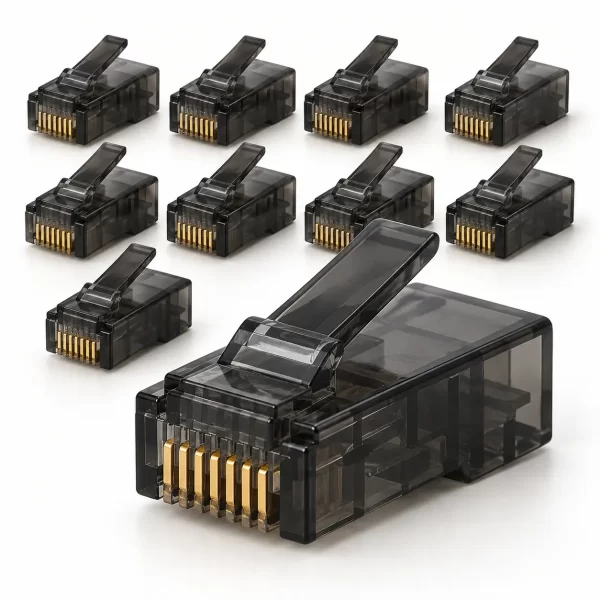

หัว RJ45 ตัวผู้ LINK รุ่น US-1051-6 เป็นหัว CAT5e สีดำแบบ Crystal สำหรับติดตั้งที่ปลายสายแลน รุ่นนี้เหมาะกับงานที่กำหนดสีหัวไว้เพื่อแยกกลุ่มสาย โดย LINK ระบุจำนวนบรรจุ 10 หัวต่อแพ็ก
KK Cable แนะนำให้ตรวจหมวดสาย ขนาดตัวนำ และชนิดสายก่อนเลือกสีหัว เพื่อให้ได้อุปกรณ์ที่เหมาะกับงานจริง
① ภาพรวมสินค้าและรหัสรุ่น
US-1051-6 เป็นหัว RJ45 ตัวผู้ในตระกูลหัวสี Crystal CAT5e ของ LINK รหัสท้าย “-6” หมายถึงสีดำ ใช้ติดที่ปลายสายแลนเพื่อเสียบเข้าพอร์ต RJ45 ของอุปกรณ์เครือข่าย สินค้านี้ไม่ใช่เต้ารับตัวเมียและไม่ใช่ยางครอบหัว
② จุดเด่นเฉพาะรุ่นสีดำ
จุดที่ต่างจากรุ่นสีอื่นในตระกูล US-1051 คือสีของตัวหัว ผู้ติดตั้งสามารถกำหนดให้สีดำแทนสายกลุ่มใดกลุ่มหนึ่ง เพื่อสังเกตได้เมื่อมีสายหลายเส้นอยู่ใกล้กัน สีดำไม่ได้เพิ่มความเร็วหรือทำให้หัวกลายเป็นรุ่นชิลด์
③ ข้อมูลทางเทคนิคจาก LINK
- ยี่ห้อ: LINK
- รหัสรุ่น: US-1051-6
- ประเภท: หัว RJ45 ตัวผู้
- หมวดสาย: CAT5e
- สี: ดำ
- จำนวนตำแหน่ง: 8 ตำแหน่ง
- ขนาดตัวนำที่ระบุ: 22–26 AWG
- ชนิดตัวนำที่ระบุ: Solid และ Stranded
- จำนวนบรรจุ: 10 หัวต่อแพ็ก
เอกสารหัวกลุ่ม CAT5e ของ LINK ระบุมาตรฐาน ANSI/TIA-568.2-D Category 5e, ISO/IEC 11801:2017 Class D และ EN 50173-1
④ รูปทรง วัสดุ และส่วนประกอบ
เอกสาร LINK ระบุว่าหัวในกลุ่มนี้มีตัวเรือนโพลีคาร์บอเนต และหน้าสัมผัสฟอสเฟอร์บรอนซ์เคลือบทอง หัวรุ่นนี้เป็นหัวสำหรับย้ำเข้ากับปลายสายแลน จึงต้องใช้คีมย้ำที่เหมาะสม ข้อมูลผู้ผลิตไม่ได้ระบุว่าหัวเปล่าสามารถกันน้ำหรือใช้งานกลางแจ้งโดยไม่มีอุปกรณ์ป้องกัน
⑤ หมวดสายที่ใช้ร่วมกัน
LINK จัด US-1051-6 ไว้ในหมวด CAT5e หากสายที่ใช้เป็น CAT5e ให้ตรวจขนาดตัวนำและความพอดีของสายกับหัวต่อไป หากใช้สาย CAT6 หรือ CAT6A ควรพิจารณาหัว LINK ที่ระบุหมวดตรงกับสาย ไม่เลือกหัวจากสีหรือรูปร่างเพียงอย่างเดียว
⑥ ขนาดตัวนำและความพอดีของสาย
ช่วง 22–26 AWG ในเอกสาร LINK หมายถึงขนาดตัวนำ ไม่ใช่เส้นผ่านศูนย์กลางภายนอกของสายทั้งเส้น สายที่มีค่า AWG เท่ากันอาจมีเปลือกหนาต่างกัน ควรทดลองว่าสายสอดเข้าหัวได้ และเมื่อย้ำแล้วส่วนยึดสายจับเปลือกนอกได้เหมาะสม
⑦ รองรับสายแกนเดี่ยวหรือแกนฝอย
เอกสารผลิตภัณฑ์ระบุรองรับทั้งตัวนำแกนเดี่ยว (Solid) และแกนฝอย (Stranded) ภายในช่วง 22–26 AWG ก่อนทำสายจำนวนมาก ควรตรวจข้อมูลบนสายหรือเอกสารสาย และทดลองเข้าหัวหนึ่งเส้นเพื่อดูความพอดีและผลทดสอบจริง
⑧ ใช้กับสายชิลด์หรือสายไม่ชิลด์
US-1051-6 เป็นหัวในกลุ่มไม่ชิลด์ หากงานใช้สายชิลด์และต้องการให้ส่วนชิลด์ต่อเนื่องถึงหัวต่อ ควรเลือกหัวชิลด์ที่ LINK ระบุสำหรับงานนั้นโดยตรง LINK มีหัว CAT5e แบบชิลด์รุ่น US-1003 ซึ่งเป็นคนละสินค้ากับหัวสีดำรุ่นนี้
⑨ เหมาะกับงานติดตั้งประเภทใด
เหมาะกับงานเข้าหัวสาย CAT5e ในบ้าน สำนักงาน หรือระบบที่ต้องการแยกกลุ่มสายด้วยสี เช่น กำหนดหัวสีดำให้สายของพื้นที่หนึ่ง การเลือกสีเป็นวิธีช่วยจัดระเบียบหน้างาน จึงควรบันทึกความหมายของสีไว้ให้ผู้ดูแลระบบคนอื่นเข้าใจตรงกัน
⑩ ตัวอย่างการใช้งานจริง
ในจุดที่มีสายหลายเส้นออกจากสวิตช์ ผู้ติดตั้งอาจกำหนดให้หัวสีดำใช้กับสายกลุ่มหนึ่ง และใช้สีอื่นกับอีกกลุ่มหนึ่ง เมื่อย้ายหรือทดสอบสายจะเห็นกลุ่มได้เร็วขึ้น อย่างไรก็ตาม ควรติดหมายเลขพอร์ตและชื่อปลายทางร่วมด้วย เพราะสายหลายเส้นอาจใช้หัวสีดำเหมือนกัน
⑪ อุปกรณ์ที่ต้องเตรียมก่อนเข้าหัว
เตรียมสาย CAT5e หัว RJ45 รุ่น US-1051-6 อุปกรณ์ปอกสาย คีมย้ำหัว RJ45 และเครื่องทดสอบสาย หากต้องการยางครอบหัว ให้เลือกยางครอบที่พอดีกับขนาดสายและสวมลงบนสายก่อนเริ่มเข้าหัว ยางครอบและเครื่องมือเป็นอุปกรณ์คนละรายการกับหัว RJ45
⑫ วิธีเตรียมสายก่อนติดตั้ง
ตรวจข้อความบนเปลือกสายเพื่อยืนยันหมวดและขนาดตัวนำ ตัดปลายสายให้เรียบ แล้วปอกเปลือกนอกอย่างระมัดระวังไม่ให้ฉนวนของตัวนำเสียหาย คลายเกลียวคู่สายเท่าที่จำเป็นต่อการเรียงเส้น และกำหนดล่วงหน้าว่าจะเข้าหัวตามแบบ T568A หรือ T568B
⑬ ขั้นตอนเข้าหัวทีละขั้น
- เรียงตัวนำทั้ง 8 เส้นตามแบบ T568A หรือ T568B ที่กำหนด
- ตัดปลายตัวนำให้เสมอกัน
- สอดตัวนำเข้าไปในหัว RJ45 ให้ถึงด้านหน้า
- ตรวจลำดับตัวนำและตำแหน่งเปลือกสายก่อนย้ำ
- ใช้คีมย้ำที่เหมาะสมย้ำหัวให้เรียบร้อย
- เข้าหัวปลายอีกด้านตามรูปแบบสายที่ต้องการ แล้วใช้เครื่องทดสอบตรวจงาน
⑭ จุดที่ต้องตรวจระหว่างเข้าหัว
ตรวจว่าตัวนำไม่สลับลำดับ ไม่มีเส้นใดพับหรือสั้นกว่าจนเข้าไม่ถึงหน้าสัมผัส และเปลือกนอกของสายเข้าไปถึงบริเวณที่หัวใช้จับยึด อย่าย้ำหัวก่อนตรวจครบ เพราะเมื่อย้ำผิดแล้วควรเปลี่ยนหัวใหม่ ไม่ใช้หัวเดิมกลับมาแก้ลำดับสาย
⑮ วิธีทดสอบหลังติดตั้ง
เมื่อเข้าหัวทั้งสองด้านแล้ว ใช้เครื่องทดสอบสายตรวจลำดับเส้น สายขาด และการลัดวงจร หากหน้างานกำหนดให้รับรองประสิทธิภาพของสายตามหมวด CAT5e ต้องใช้เครื่องทดสอบที่เหมาะกับข้อกำหนดนั้น การเสียบแล้วอุปกรณ์แสดงการเชื่อมต่อไม่ยืนยันว่าทุกคู่สายเข้าหัวถูกต้อง
⑯ ปัญหาที่พบบ่อยและวิธีตรวจแก้
หากเครื่องทดสอบแสดงสายสลับ ให้ตรวจลำดับ T568A หรือ T568B ของปลายทั้งสองด้าน หากบางเส้นไม่เชื่อมต่อ ให้ตรวจการสอดตัวนำและการย้ำหน้าสัมผัส หากสายหลวมเมื่อขยับ ให้ตรวจว่าหัวจับเปลือกนอกได้พอดีหรือไม่ เมื่อต้องแก้การเข้าหัว ให้ตัดหัวเดิมออกและใช้หัวใหม่
⑰ เปรียบเทียบกับ LINK รุ่นใกล้เคียง
US-1051-6 เป็นสีดำ ส่วนรุ่น US-1051-2 สีแดง, US-1051-3 สีเขียว, US-1051-4 สีฟ้า และ US-1051-5 สีเหลือง อยู่ในกลุ่มหัว CAT5e สี Crystal เช่นกัน ให้เลือกรุ่นตามสีที่กำหนดไว้สำหรับงาน หากต้องการหัวแบบชิลด์ให้พิจารณารุ่นที่ระบุ Shielded แทน
⑱ จำนวนบรรจุและสิ่งที่ต้องซื้อแยก
หน้าสินค้า LINK ระบุหัว US-1051-6 จำนวน 10 หัวต่อแพ็ก ข้อมูลที่ตรวจสอบไม่ได้ระบุว่ามียางครอบ คีมย้ำ หรือเครื่องทดสอบสายรวมอยู่ในแพ็ก หากต้องการอุปกรณ์เหล่านี้ ควรตรวจรายการในตะกร้าสินค้าให้ครบก่อนสั่งซื้อ
⑲ คำถามที่พบบ่อย
หัวสีดำทำให้สายเร็วขึ้นหรือไม่?
ไม่ สีใช้แยกกลุ่มสาย ความเร็วขึ้นอยู่กับสาย อุปกรณ์ และการติดตั้งทั้งระบบ
ใช้กับสายแกนฝอยได้หรือไม่?
เอกสาร LINK ระบุรองรับตัวนำแกนฝอยขนาด 22–26 AWG ควรตรวจความพอดีกับสายจริง
รุ่นนี้เป็นหัวชิลด์หรือไม่?
ไม่ หากต้องการหัวชิลด์ให้เลือกสินค้าที่ LINK ระบุว่า Shielded
หนึ่งแพ็กมีกี่หัว?
10 หัวต่อแพ็กตามข้อมูล LINK
⑳ สรุปการเลือกซื้อ
LINK US-1051-6 เป็นหัว RJ45 ตัวผู้ CAT5e สีดำ บรรจุ 10 หัวต่อแพ็ก เอกสาร LINK ระบุรองรับตัวนำ 22–26 AWG ทั้งแกนเดี่ยวและแกนฝอย เหมาะกับงานที่ต้องการแยกกลุ่มสายด้วยหัวสีดำ ก่อนซื้อให้ตรวจหมวดสาย ขนาดตัวนำ และความต้องการใช้หัวชิลด์ หากต้องการตรวจรายการอุปกรณ์ที่จะใช้ร่วมกัน สามารถสอบถาม KK Cable ได้
