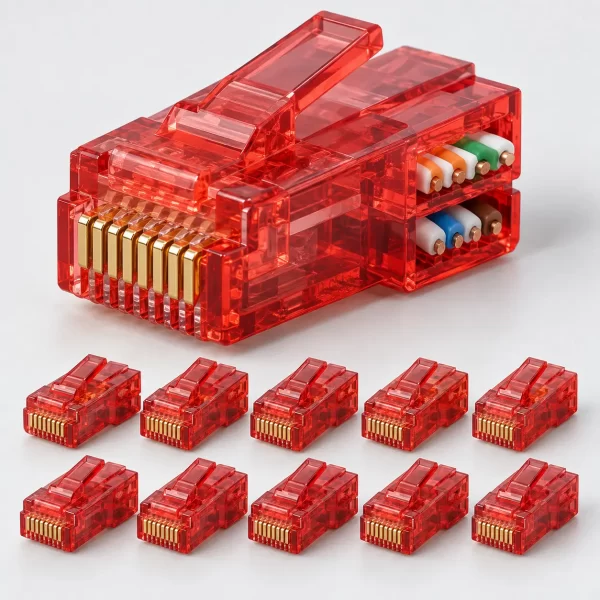

หัว RJ45 ตัวผู้ LINK รุ่น US-1062AA-2 เป็นหัว CAT6 สีแดงแบบ Crystal ที่มีโครงสร้างจัดสาย 2 ชั้นในหัวชิ้นเดียว จุดเด่นคือช่วยระบุสายกลุ่มสีแดงได้ที่ปลายสาย โดยยังต้องเลือกให้เหมาะกับสาย CAT6 ที่ใช้จริงและทดสอบหลังเข้าหัว รุ่นนี้บรรจุ 10 หัวต่อแพ็ก
KK Cable แนะนำให้กำหนดความหมายของหัวสีแดงไว้ในระบบสายก่อนติดตั้งหลายจุด เพื่อให้ผู้ดูแลคนต่อไปทราบว่าสีนี้ใช้กับสายกลุ่มใด
① ภาพรวมสินค้าและรหัสรุ่น
US-1062AA-2 เป็นหัว RJ45 ตัวผู้ CAT6 ของ LINK รหัสท้าย “-2” ระบุสีแดง สินค้าใช้เข้าหัวที่ปลายสายแลน ไม่ใช่ยางครอบหรือเต้ารับตัวเมีย หากสั่งหัวหลายสี ให้ตรวจรหัสรุ่นเต็มเพราะตัวเลขท้ายของแต่ละสีต่างกัน
② จุดเด่นเฉพาะรุ่นสีแดง
หัวสีแดงเหมาะกับงานที่ต้องแยกสายกลุ่มหนึ่งให้มองเห็นจากปลายหัว เช่น สายที่ผู้ติดตั้งกำหนดไว้สำหรับพื้นที่หรือกลุ่มอุปกรณ์เฉพาะ การใช้สีต้องมีบันทึกประกอบ ไม่ควรตีความว่าสีแดงหมายถึงสายสำคัญ สาย PoE หรือสายความเร็วสูงโดยอัตโนมัติ
③ ข้อมูลทางเทคนิคจาก LINK
- ยี่ห้อ: LINK
- รหัสรุ่น: US-1062AA-2
- ประเภท: หัว RJ45 ตัวผู้
- หมวดสาย: CAT6
- สี: แดงแบบ Crystal
- โครงสร้าง: จัดสาย 2 ชั้นแบบชิ้นเดียวในตระกูล US-1062AA
- จำนวนบรรจุ: 10 หัวต่อแพ็ก
LINK จัดรุ่นนี้ในกลุ่ม CAT6 ULTRA 600 MHz Patch Panel & Connectors ชื่อกลุ่มผลิตภัณฑ์ไม่ใช่ผลรับรองว่าสายทุกเส้นที่นำหัวนี้ไปติดตั้งจะผ่านการทดสอบตามระดับดังกล่าว
④ โครงสร้างแบบชิ้นเดียว 2 ชั้น
เอกสาร LINK อธิบายว่าตระกูล US-1062AA-X เป็นหัวแบบชิ้นเดียวที่ออกแบบการจัดเรียงสายเป็น 2 ชั้น จึงต่างจากหัวรุ่น US-1002 ซึ่งมีตัวเรียงสายแยกชิ้น ก่อนเข้าหัวให้ดูแนวร่องนำสายบนหัวจริงและจัดตัวนำให้ถูกตำแหน่ง ไม่ควรใช้วิธีสอดสายของหัวคนละโครงสร้างโดยไม่ตรวจ
⑤ ใช้กับสายแลนหมวดใด
ผู้ผลิตจัดรุ่น US-1062AA-2 เป็นหัว CAT6 จึงควรใช้กับสาย CAT6 ที่มีโครงสร้างและขนาดเหมาะกับหัว ก่อนใช้งานกับสายรุ่นใด ควรตรวจข้อมูลสายและทดลองเข้าหัวจริง หากเป็นงาน CAT6A หรือสายชิลด์ที่ต้องการชิลด์ต่อเนื่อง ให้เลือกหัวตามข้อกำหนดของระบบนั้น
⑥ ขนาดตัวนำและขนาดสายที่ควรตรวจ
หน้าสินค้า LINK ที่ตรวจสอบไม่ได้แสดงช่วง AWG หรือเส้นผ่านศูนย์กลางภายนอกของสายสำหรับรุ่นนี้ จึงไม่ควรซื้อโดยอาศัยเพียงคำว่า CAT6 บนสาย สายต่างรุ่นอาจมีตัวนำและเปลือกหนาต่างกัน ควรตรวจว่าตัวนำเข้าร่องได้โดยไม่ฝืน และหัวจับเปลือกนอกของสายได้เหมาะสม
⑦ สายแกนเดี่ยวหรือสายแกนฝอย
ข้อมูลหน้า US-1062AA-2 ที่ตรวจสอบไม่ได้ระบุความเข้ากันได้แยกตามสายแกนเดี่ยวและแกนฝอยอย่างชัดเจน หากต้องการทำสาย Patch Cord หรือเข้าหัวสายเดินถาวร ให้ตรวจชนิดตัวนำจากเอกสารสายและทดลองกับหัวจริงก่อนทำจำนวนมาก ไม่ควรสรุปว่าสาย CAT6 ทุกแบบเข้ากันได้
⑧ งานสายชิลด์และสายไม่ชิลด์
LINK ไม่ได้ระบุรุ่นนี้ว่าเป็นหัวชิลด์ในหน้าสินค้าที่ตรวจสอบ หากงานใช้สายชิลด์และต้องการให้ชิลด์ต่อเนื่องถึงหัวต่อ ควรใช้หัวรุ่นที่ระบุว่า Shielded โดยตรง สีแดงและโครงสร้าง 2 ชั้นไม่ได้หมายถึงการป้องกันสัญญาณรบกวนด้วยชิลด์
⑨ งานติดตั้งที่เหมาะกับรุ่นนี้
เหมาะกับงานเข้าหัวสาย CAT6 ที่ผู้ติดตั้งต้องการแยกกลุ่มสายด้วยสีหัว สามารถใช้กับงานสายแลนตามความยาวที่ต้องการในบ้านหรือสำนักงานเมื่อหัวเข้ากับสายที่เลือก และมีการทดสอบสายหลังติดตั้ง ไม่ควรใช้สีหัวเป็นตัวแทนผลทดสอบหรือระดับคุณภาพของสายทั้งเส้น
⑩ ตัวอย่างการใช้งานสีแดง
ในตู้เครือข่ายที่มีสายหลายกลุ่ม ผู้ติดตั้งอาจกำหนดหัวสีแดงให้สายที่ไปยังพื้นที่หนึ่ง แล้วใช้หัวสีอื่นกับอีกพื้นที่หนึ่ง ควรติดป้ายชื่อสายและหมายเลขพอร์ตด้วย เพราะเมื่อมีสายสีแดงหลายเส้น สีเพียงอย่างเดียวไม่บอกว่าสายแต่ละเส้นไปยังจุดใด
⑪ อุปกรณ์ที่ต้องเตรียม
เตรียมสาย CAT6 ที่ทราบรหัสรุ่น หัว US-1062AA-2 อุปกรณ์ปอกสาย คีมย้ำ RJ45 ที่เหมาะสม และเครื่องทดสอบสาย หากต้องการใช้ยางครอบหัว ให้ตรวจรุ่นและขนาดสายก่อนเลือก และสวมยางครอบลงบนสายก่อนเริ่มเข้าหัว
⑫ วิธีเตรียมสาย CAT6
อ่านข้อมูลบนเปลือกสาย ตัดปลายให้เรียบ แล้วปอกเปลือกนอกเท่าที่จำเป็นโดยไม่ทำให้ฉนวนตัวนำเสียหาย จัดการแกนคั่นหรือส่วนประกอบภายในตามโครงสร้างสายจริง จากนั้นกำหนดลำดับตัวนำตาม T568A หรือ T568B ก่อนจัดสายเข้าร่อง 2 ชั้นของหัว
⑬ แนวทางเข้าหัวทีละขั้น
- ตรวจแนวร่องจัดสาย 2 ชั้นของหัวรุ่นนี้
- เรียงตัวนำทั้ง 8 เส้นตามแบบ T568A หรือ T568B ที่เลือก
- จัดตัวนำเข้าแนวร่องตามโครงสร้างหัวโดยไม่สลับตำแหน่ง
- ตรวจว่าตัวนำเข้าไปถึงด้านหน้าและเปลือกสายอยู่ในตำแหน่งยึดสาย
- ใช้คีมที่เหมาะสมย้ำหัว
- เข้าหัวอีกด้านตามรูปแบบงาน แล้วทดสอบสายทั้งเส้น
หากตัวนำเข้าร่องยากผิดปกติ ควรหยุดตรวจขนาดสายและวิธีจัดแนวก่อน ไม่ฝืนจนฉนวนตัวนำเสียหาย
⑭ จุดที่ต้องตรวจระหว่างเข้าหัว
ตรวจลำดับตัวนำจากด้านมองของหัวจริง ตรวจว่าทุกเส้นเข้าไปสุด ไม่มีเส้นพับหรือไขว้ผิดร่อง และเปลือกนอกของสายเข้าไปถึงจุดที่หัวจับยึด หากพบความผิดพลาดก่อนย้ำ ให้จัดสายใหม่ เพราะหลังย้ำแล้วไม่ควรนำหัวเดิมกลับมาแก้ลำดับ
⑮ วิธีทดสอบหลังติดตั้ง
ใช้เครื่องทดสอบสายตรวจลำดับเส้น สายขาด และการลัดวงจร หากหน้างานกำหนดให้รับรองสาย CAT6 ตามเกณฑ์ ให้ใช้เครื่องทดสอบระดับที่เหมาะกับข้อกำหนดนั้น การต่ออินเทอร์เน็ตได้หรือไฟพอร์ตติดไม่ได้ยืนยันว่าการเข้าหัวผ่านการทดสอบ CAT6
⑯ ปัญหาที่พบบ่อยและวิธีตรวจแก้
หากเครื่องทดสอบแจ้งสายสลับ ให้ตรวจการจัดตัวนำในร่องทั้งสองชั้นและลำดับสีที่ปลายทั้งสองด้าน หากบางเส้นไม่เชื่อมต่อ ให้ตรวจว่าตัวนำเข้าไปถึงด้านหน้าหัวหรือไม่ หากหัวจับสายไม่แน่น ให้ตรวจความพอดีของเปลือกสายกับหัว เมื่อย้ำหัวผิด ควรตัดออกและใช้หัวใหม่
⑰ เปรียบเทียบกับรุ่น LINK ใกล้เคียง
US-1062AA-2 เป็นหัว CAT6 สีแดงในตระกูลหัวสีแบบ 2 ชั้น ส่วน US-1002AA เป็นหัว CAT6 สีใสแบบชิ้นเดียว และ US-1002 เป็นแบบมีตัวเรียงสายแยกชิ้น หากเป้าหมายคือการแยกสายด้วยสีแดง รุ่น US-1062AA-2 ตรงกับความต้องการมากกว่า แต่ต้องตรวจความเข้ากันได้กับสายจริงเช่นเดียวกัน
⑱ จำนวนบรรจุและอุปกรณ์ที่ต้องซื้อแยก
LINK ระบุหัว US-1062AA-2 จำนวน 10 หัวต่อแพ็ก ข้อมูลที่ตรวจสอบไม่ได้ระบุว่ายางครอบ คีมย้ำ หรือเครื่องทดสอบสายรวมอยู่ในแพ็ก หากต้องการยางครอบสีแดง LINK มีรายการยางครอบ CAT6 สีแดงแยกต่างหาก แต่ควรตรวจความพอดีกับสายก่อนสั่งซื้อ
⑲ คำถามที่พบบ่อย
หัวสีแดงทำให้สายเร็วขึ้นหรือไม่?
ไม่ สีหัวช่วยแยกกลุ่มสาย ความสามารถของระบบขึ้นอยู่กับสาย อุปกรณ์ และผลการติดตั้ง
ต้องใช้ตัวเรียงสายแยกชิ้นหรือไม่?
เอกสาร LINK อธิบายว่าตระกูล US-1062AA-X เป็นโครงสร้างแบบชิ้นเดียวจัดสาย 2 ชั้น ต่างจากรุ่น US-1002 แบบสองชิ้น
ใช้กับสาย CAT6 ทุกแบบได้หรือไม่?
ควรตรวจขนาดและโครงสร้างสายจริงก่อน ไม่สรุปจากชื่อหมวด CAT6 เพียงอย่างเดียว
หนึ่งแพ็กมีกี่หัว?
LINK ระบุ 10 หัวต่อแพ็ก
⑳ สรุปการเลือกซื้อ
LINK US-1062AA-2 เป็นหัว RJ45 ตัวผู้ CAT6 สีแดงแบบ Crystal โครงสร้างจัดสาย 2 ชั้น บรรจุ 10 หัวต่อแพ็ก เหมาะกับงานที่ต้องการหัวสีแดงเพื่อแยกกลุ่มสาย ก่อนซื้อควรตรวจรุ่นสาย ความพอดีกับหัว และอุปกรณ์ที่ต้องใช้ร่วมกัน หากต้องการเทียบหัวหรือยางครอบให้เข้ากับสายที่มี สามารถแจ้งรหัสสายให้ KK Cable ช่วยตรวจได้
