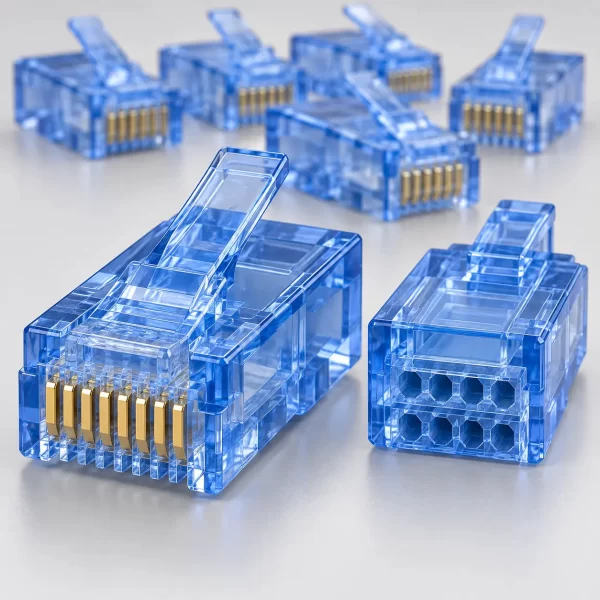

หัว RJ45 ตัวผู้ LINK รุ่น US-1062AA-4 เป็นหัว CAT6 สีฟ้าแบบ Crystal โครงสร้างจัดสาย 2 ชั้น เหมาะกับงานเข้าหัวสายแลนที่ต้องการแยกกลุ่มสายด้วยสีฟ้า LINK ระบุบรรจุ 10 หัวต่อแพ็ก ก่อนเข้าหัวควรตรวจความเหมาะสมกับสาย CAT6 รุ่นที่ใช้งานจริง
KK Cable แนะนำให้กำหนดความหมายของสีฟ้าในระบบสายให้ชัด และติดป้ายชื่อปลายทางร่วมกับการใช้หัวสี
① ภาพรวมสินค้าและรหัสรุ่น
US-1062AA-4 เป็นหัว RJ45 ตัวผู้ CAT6 ของ LINK รหัสท้าย “-4” ระบุสีฟ้า หัวตัวผู้ใช้ติดตั้งที่ปลายสายแลนเพื่อเสียบเข้าพอร์ต RJ45 ของอุปกรณ์ สินค้านี้ไม่ใช่ยางครอบหัว ไม่ใช่เต้ารับตัวเมีย และไม่ใช่สายแลนสำเร็จรูป
② จุดเด่นเฉพาะรุ่นสีฟ้า
สีฟ้าช่วยให้แยกกลุ่มสายจากหัวสีอื่นในตู้เครือข่ายหรือจุดที่มีสายหลายเส้นได้ ตัวหัวแบบ Crystal ช่วยให้สังเกตส่วนภายในขณะจัดสาย สีของหัวเป็นเครื่องมือระบุสาย ไม่ได้เพิ่มความเร็วหรือทำให้สายรองรับเทคโนโลยีใหม่ขึ้นโดยอัตโนมัติ
③ ข้อมูลทางเทคนิคจาก LINK
- ยี่ห้อ: LINK
- รหัสรุ่น: US-1062AA-4
- ประเภท: หัว RJ45 ตัวผู้
- หมวดสาย: CAT6
- สี: ฟ้าแบบ Crystal
- โครงสร้าง: จัดสาย 2 ชั้น
- จำนวนบรรจุ: 10 หัวต่อแพ็ก
LINK จัดรุ่นนี้ในกลุ่ม CAT6 ULTRA 600 MHz Patch Panel & Connectors ชื่อกลุ่มสินค้าไม่ใช่ผลยืนยันว่าสายทุกเส้นที่เข้าหัวแล้วผ่านการทดสอบประสิทธิภาพระดับเดียวกัน
④ โครงสร้างหัวชิ้นเดียวแบบ 2 ชั้น
เอกสาร LINK อธิบายว่าหัวตระกูล US-1062AA-X เป็นแบบชิ้นเดียวที่มีแนวจัดเรียงสาย 2 ชั้นในตัว จึงต่างจากหัวรุ่น US-1002 ที่ใช้ตัวเรียงสายแยกชิ้น ผู้ติดตั้งควรดูแนวร่องและทิศทางของหัวจริงก่อนเรียงตัวนำ ไม่ใช้วิธีสอดสายของหัวคนละรุ่นแทนกัน
⑤ ใช้กับสายแลนหมวดใด
รุ่นนี้อยู่ในหมวด CAT6 ควรเลือกใช้กับสาย CAT6 ที่ขนาดและโครงสร้างเข้ากับตัวหัว หากต้องการเข้าหัวสาย CAT6A หรือทำระบบที่ต้องใช้หัวชิลด์ ให้เลือกอุปกรณ์ตามข้อกำหนดของระบบนั้น ไม่พิจารณาจากการที่หัวทุกชนิดมีรูปทรง RJ45 คล้ายกัน
⑥ ขนาดตัวนำและขนาดสายที่ควรตรวจ
หน้าสินค้า LINK ที่ตรวจสอบไม่ได้ระบุช่วง AWG หรือเส้นผ่านศูนย์กลางภายนอกของสายสำหรับ US-1062AA-4 จึงควรตรวจข้อมูลของสายจริงก่อนซื้อ สาย CAT6 ต่างรุ่นอาจมีเปลือกนอกและโครงสร้างภายในต่างกัน ควรทดลองเข้าหัวหนึ่งเส้นเพื่อดูว่าตัวนำเข้าร่องได้และหัวจับเปลือกสายได้เหมาะสม
⑦ สายแกนเดี่ยวและแกนฝอย
ข้อมูลเฉพาะรุ่นที่ตรวจสอบไม่ได้ระบุแยกชัดเจนว่ารองรับตัวนำ Solid หรือ Stranded ชนิดใดบ้าง หากต้องใช้กับสายเดินถาวรหรือสายสำหรับทำ Patch Cord ควรตรวจชนิดตัวนำจากรหัสสายและทดลองเข้าหัวจริง ไม่สรุปว่าสาย CAT6 ทุกชนิดใช้ร่วมกันได้
⑧ งานสายชิลด์และสายไม่ชิลด์
หน้าสินค้าไม่ได้ระบุว่า US-1062AA-4 เป็นหัวแบบชิลด์ หากงานใช้สายชิลด์และต้องการให้ชิลด์ต่อเนื่องถึงหัวต่อ ให้เลือกหัวที่ LINK ระบุว่า Shielded สำหรับงานนั้น สีฟ้าหรือโครงสร้างจัดสาย 2 ชั้นไม่ใช่ชั้นป้องกันสัญญาณรบกวน
⑨ เหมาะกับงานติดตั้งแบบใด
เหมาะกับงานทำสาย CAT6 ตามความยาวที่ต้องการ และงานที่ต้องกำหนดสีหัวให้สายกลุ่มหนึ่ง เช่น สายของพื้นที่หรือชุดอุปกรณ์ที่หน้างานกำหนดไว้ การเลือกใช้ต้องเริ่มจากความเข้ากันได้ของหัวกับสาย และจบด้วยการทดสอบสายที่ประกอบแล้ว
⑩ ตัวอย่างการจัดกลุ่มด้วยหัวสีฟ้า
ผู้ดูแลระบบอาจกำหนดให้หัวสีฟ้าใช้กับสายที่ไปยังโต๊ะทำงานกลุ่มหนึ่ง และใช้สีอื่นกับอุปกรณ์อีกกลุ่มหนึ่ง ควรจดหลักเกณฑ์นี้ไว้และติดป้ายชื่อสายแต่ละเส้น เพราะเมื่อมีสายสีฟ้าหลายเส้น สีอย่างเดียวไม่บอกว่าปลายสายเชื่อมกับพอร์ตใด
⑪ อุปกรณ์ที่ต้องเตรียม
เตรียมสาย CAT6 ที่ทราบรุ่น หัว US-1062AA-4 อุปกรณ์ปอกสาย คีมย้ำ RJ45 ที่เหมาะสม และเครื่องทดสอบสาย หากต้องการใช้ยางครอบหัวสีฟ้า ให้ตรวจความพอดีกับขนาดสายและสวมยางครอบลงบนสายก่อนเริ่มเข้าหัว
⑫ วิธีเตรียมสายก่อนติดตั้ง
ตรวจหมวดสายจากข้อความบนเปลือก ตัดปลายสายให้เรียบ และปอกเปลือกนอกเท่าที่จำเป็นโดยไม่ทำให้ฉนวนตัวนำเสียหาย หากสายมีแกนคั่นคู่สาย ให้จัดการตามโครงสร้างของสายรุ่นนั้น จากนั้นเลือกว่าจะเรียงสีแบบ T568A หรือ T568B และดูแนวร่องสองชั้นของหัวจริง
⑬ แนวทางเข้าหัวทีละขั้น
- ตรวจแนวร่องจัดสาย 2 ชั้นบนหัว US-1062AA-4
- เรียงตัวนำทั้ง 8 เส้นตามแบบ T568A หรือ T568B ที่เลือก
- จัดตัวนำเข้าแนวร่องโดยไม่สลับตำแหน่ง
- ตรวจว่าตัวนำเข้าถึงด้านหน้าและเปลือกนอกอยู่ในตำแหน่งยึดสาย
- ใช้คีมที่เหมาะสมย้ำหัว
- ทำปลายอีกด้านตามรูปแบบงาน แล้วใช้เครื่องทดสอบตรวจสาย
หากตัวนำติดขัดผิดปกติ ไม่ควรฝืนสอดหรือย้ำ ให้ตรวจขนาดสายและวิธีจัดแนวใหม่ก่อน
⑭ จุดสำคัญก่อนใช้คีมย้ำ
ตรวจลำดับตัวนำเทียบกับด้านมองของหัวจริง ตรวจว่าทั้ง 8 เส้นเข้าไปครบ ไม่มีเส้นพับหรือไขว้ผิดแนว และตรวจว่าเปลือกสายเข้าไปถึงตำแหน่งที่หัวจับยึด หากตรวจพบการเรียงผิด ให้ดึงออกมาจัดใหม่ก่อนย้ำ
⑮ วิธีทดสอบหลังเข้าหัว
ใช้เครื่องทดสอบสายตรวจลำดับเส้น สายขาด และการลัดวงจร หากหน้างานกำหนดให้รับรองผลตามหมวด CAT6 ต้องใช้เครื่องทดสอบที่เหมาะกับเกณฑ์นั้น การเชื่อมต่ออุปกรณ์ได้เพียงอย่างเดียวไม่ใช่ผลทดสอบประสิทธิภาพของสายทั้งเส้น
⑯ ปัญหาที่พบบ่อยและวิธีตรวจแก้
หากเครื่องทดสอบแจ้งสายสลับ ให้ตรวจการวางตัวนำในแนวร่องทั้งสองชั้น หากบางเส้นไม่เชื่อมต่อ ให้ตรวจว่าตัวนำเข้าไปถึงด้านหน้าและถูกย้ำครบ หากสายหลวมเมื่อขยับ ให้ตรวจความพอดีของเปลือกสายกับหัว เมื่อต้องแก้หัวที่ย้ำผิด ให้ตัดหัวเดิมออกและใช้หัวใหม่
⑰ เปรียบเทียบกับ LINK รุ่นใกล้เคียง
US-1062AA-4 เป็นหัว CAT6 สีฟ้า ส่วน US-1062AA-2 เป็นสีแดง และ US-1062AA-3 เป็นสีเขียว หากใช้ระบบแยกสายตามสีฟ้า รุ่นนี้ตรงกับการกำหนดสีนั้น ส่วน US-1002AA เป็นหัวสีใสแบบชิ้นเดียว และ US-1002 เป็นแบบมีตัวเรียงสายแยกชิ้น
⑱ จำนวนบรรจุและอุปกรณ์ที่ซื้อแยก
LINK ระบุ US-1062AA-4 บรรจุ 10 หัวต่อแพ็ก ข้อมูลที่ตรวจสอบไม่ได้ระบุว่ายางครอบ คีมย้ำ หรือเครื่องทดสอบรวมอยู่ด้วย LINK มียางครอบ CAT6 สีฟ้าเป็นสินค้าแยก แต่ควรตรวจความพอดีกับสายจริงก่อนเลือก หากต้องการจัดรายการอุปกรณ์ให้ครบ สามารถแจ้งรุ่นสายแก่ KK Cable ได้
⑲ คำถามที่พบบ่อย
หัวสีฟ้าทำให้สายเร็วขึ้นหรือไม่?
ไม่ สีใช้แยกกลุ่มสาย ประสิทธิภาพขึ้นอยู่กับสาย อุปกรณ์ และคุณภาพการติดตั้ง
ต้องใช้ตัวเรียงสายแยกชิ้นหรือไม่?
เอกสาร LINK อธิบายว่าตระกูล US-1062AA-X เป็นหัวชิ้นเดียวจัดสาย 2 ชั้น ต่างจาก US-1002 แบบสองชิ้น
หนึ่งแพ็กมีกี่หัว?
LINK ระบุ 10 หัวต่อแพ็ก
ใช้กับสาย CAT6 ทุกยี่ห้อได้หรือไม่?
ควรตรวจขนาดและโครงสร้างสายจริง ไม่สรุปจากชื่อหมวด CAT6 เพียงอย่างเดียว
⑳ สรุปการเลือกซื้อ
LINK US-1062AA-4 เป็นหัว RJ45 ตัวผู้ CAT6 สีฟ้าแบบ Crystal โครงสร้างจัดสาย 2 ชั้น บรรจุ 10 หัวต่อแพ็ก เหมาะกับงานที่ต้องการแยกกลุ่มสายด้วยหัวสีฟ้า ก่อนซื้อให้ตรวจรุ่นสาย ความพอดีกับหัว และอุปกรณ์ที่ต้องใช้ร่วมกัน หากไม่แน่ใจ สามารถแจ้งรหัสสายให้ KK Cable ช่วยตรวจข้อมูลได้
