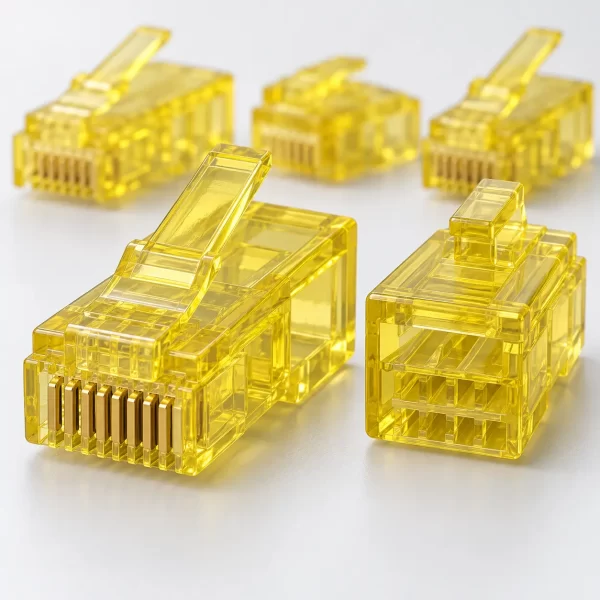

หัว RJ45 ตัวผู้ LINK รุ่น US-1062AA-5 เป็นหัว CAT6 สีเหลืองแบบ Crystal โครงสร้างจัดสาย 2 ชั้น สำหรับเข้าหัวสายแลนและช่วยแยกจุดเชื่อมต่อด้วยสี LINK ระบุบรรจุ 10 หัวต่อแพ็ก ก่อนนำไปใช้ควรตรวจสาย CAT6 ที่มีอยู่และทดลองความพอดีกับหัวจริง
KK Cable แนะนำให้กำหนดความหมายของหัวสีเหลืองในระบบสายล่วงหน้า และติดป้ายปลายทางควบคู่กันเพื่อให้ตรวจสอบสายแต่ละเส้นได้ชัดเจน
① ภาพรวมสินค้าและรหัสรุ่น
US-1062AA-5 เป็นหัว RJ45 ตัวผู้ CAT6 ของ LINK รหัสท้าย “-5” หมายถึงสีเหลือง ใช้ติดตั้งที่ปลายสายแลนเพื่อเชื่อมต่ออุปกรณ์ผ่านพอร์ต RJ45 สินค้านี้ไม่ใช่ยางครอบหัว ไม่ใช่เต้ารับตัวเมีย และยังไม่ใช่สายแลนพร้อมใช้งานจนกว่าจะเข้าหัวและทดสอบเรียบร้อย
② จุดเด่นเฉพาะรุ่นสีเหลือง
สีเหลืองช่วยให้แยกสายกลุ่มหนึ่งออกจากหัวสีอื่นเมื่อมีสายจำนวนมากอยู่ในตู้เครือข่ายหรือบริเวณอุปกรณ์หลายตัว LINK เรียกตัวหัวว่า Crystal Plug การใช้สีเป็นวิธีช่วยระบุสาย ไม่ได้ทำให้สัญญาณเร็วขึ้นหรือบอกได้เองว่าสายเส้นนั้นต่อไปยังอุปกรณ์ใด
③ ข้อมูลทางเทคนิคที่ LINK ระบุ
- ยี่ห้อ: LINK
- รหัสรุ่น: US-1062AA-5
- ประเภท: หัว RJ45 ตัวผู้
- หมวดสาย: CAT6
- สี: เหลืองแบบ Crystal
- โครงสร้าง: จัดสาย 2 ชั้น
- จำนวนบรรจุ: 10 หัวต่อแพ็ก
LINK จัดรุ่นนี้ในกลุ่ม CAT6 ULTRA 600 MHz Patch Panel & Connectors ชื่อกลุ่มสินค้าไม่ใช่ผลรับรองว่าสายทุกเส้นที่เข้าหัวเสร็จผ่านการทดสอบประสิทธิภาพตามตัวเลขดังกล่าว
④ โครงสร้างหัวแบบชิ้นเดียว 2 ชั้น
เอกสาร LINK อธิบายว่าหัวตระกูล US-1062AA-X จัดเรียงตัวนำสองชั้นในโครงหัวชิ้นเดียว ต่างจากรุ่น US-1002 ที่มีตัวเรียงสายแยกชิ้น ก่อนลงมือควรดูแนวร่องจริงของหัว US-1062AA-5 และจัดสายให้ตรงกับรูปแบบของหัว ไม่ใช้วิธีสอดสายของรุ่นอื่นโดยอาศัยเพียงรูปร่าง RJ45 ที่คล้ายกัน
⑤ หมวดสายที่ใช้ร่วมกัน
รุ่นนี้เป็นหัว CAT6 จึงควรใช้กับสาย CAT6 ที่โครงสร้างและขนาดเข้ากับหัว หากสายที่มีเป็น CAT6A หรือระบบมีข้อกำหนดพิเศษ ควรเลือกหัวให้ตรงกับระบบนั้น การเสียบหัวเข้าพอร์ตได้ไม่ได้ยืนยันว่าหัวเหมาะกับโครงสร้างสายทุกประเภท
⑥ ขนาดตัวนำและขนาดสาย
หน้าสินค้า LINK ที่ตรวจสอบไม่ได้ระบุช่วง AWG หรือเส้นผ่านศูนย์กลางภายนอกของสายสำหรับ US-1062AA-5 จึงไม่ควรตั้งตัวเลขขึ้นเอง ก่อนเข้าหัวจำนวนมากให้ตรวจเอกสารของสายรุ่นที่ใช้ และทดลองว่าสายเข้าแนวร่องของหัวได้โดยไม่ฝืน รวมทั้งเปลือกนอกอยู่ในตำแหน่งที่หัวจับยึดได้
⑦ สายแกนเดี่ยวและแกนฝอย
ข้อมูลเฉพาะรุ่นที่ตรวจสอบไม่ได้แยกระบุการรองรับตัวนำ Solid หรือ Stranded อย่างชัดเจน สายสำหรับเดินถาวรกับสายสำหรับทำ Patch Cord อาจใช้ตัวนำต่างชนิดกัน จึงควรตรวจชนิดตัวนำจากรหัสสายและทดลองการเข้าหัวจริงก่อนใช้ทั้งแพ็ก
⑧ งานสายชิลด์และสายไม่ชิลด์
LINK ไม่ได้ระบุ US-1062AA-5 ว่าเป็นหัวชิลด์ในหน้าสินค้าที่ตรวจสอบ หากใช้สายชิลด์และต้องการให้ส่วนชิลด์ต่อเนื่องถึงหัวต่อ ควรเลือกหัวที่ระบุ Shielded สำหรับงานนั้นโดยตรง โครงสร้างจัดสาย 2 ชั้นไม่ใช่ชั้นโลหะสำหรับป้องกันสัญญาณรบกวน
⑨ งานติดตั้งที่เหมาะกับรุ่นนี้
เหมาะกับงานเข้าหัวสาย CAT6 ที่ต้องการกำหนดหัวสีเหลืองให้สายบางกลุ่ม เช่น สายของพื้นที่หนึ่งหรือชุดอุปกรณ์หนึ่ง ใช้ทำสายตามความยาวที่ต้องการได้เมื่อหัวเข้ากับสายที่เลือกและมีการทดสอบหลังประกอบเสร็จ
⑩ ตัวอย่างการแยกจุดเชื่อมต่อด้วยสี
ผู้ติดตั้งอาจกำหนดให้หัวสีเหลืองใช้กับสายที่ออกจากพอร์ตกลุ่มหนึ่งในตู้เครือข่าย และใช้สีอื่นกับอีกกลุ่มหนึ่ง ควรบันทึกความหมายของสี พร้อมติดป้ายหมายเลขพอร์ตและปลายทาง สีช่วยให้สังเกตกลุ่มได้เร็ว แต่ไม่สามารถบอกตัวตนของสายทุกเส้นได้ด้วยตัวเอง
⑪ อุปกรณ์ที่ต้องใช้ร่วมกัน
เตรียมสาย CAT6 ที่ทราบรุ่น หัว US-1062AA-5 อุปกรณ์ปอกสาย คีมย้ำ RJ45 ที่เหมาะสม และเครื่องทดสอบสาย หากต้องการใช้ยางครอบสีเหลือง ให้ตรวจรุ่นยางครอบและขนาดสายก่อนเลือก ยางครอบต้องสวมลงบนสายก่อนเริ่มเข้าหัว
⑫ วิธีเตรียมสาย CAT6
อ่านข้อมูลบนเปลือกสายเพื่อยืนยันหมวดและรหัสรุ่น ตัดปลายให้เรียบ ปอกเปลือกนอกเท่าที่จำเป็นโดยไม่ทำให้ฉนวนตัวนำเสียหาย หากสายมีแกนคั่นคู่สาย ให้จัดการตามโครงสร้างของสายจริง จากนั้นกำหนดลำดับสีแบบ T568A หรือ T568B ที่จะใช้กับงานนี้
⑬ ก่อนติดตั้ง: ตรวจหัว สาย และแผนผังสี
ก่อนย้ำหัวแรก ให้นำหัวจริงมาเทียบกับปลายสาย ตรวจว่าตัวนำสามารถวางในแนวร่องสองชั้นได้ ตรวจว่าเปลือกนอกสอดเข้าไปถึงจุดยึดของหัว และดูว่าไม่มีส่วนใดต้องฝืนกดหรือทำให้ฉนวนเสียหาย ตรวจแผนผัง T568A หรือ T568B ที่จะใช้ทั้งงาน และเตรียมเครื่องทดสอบสายให้พร้อม หากต้องการใช้ยางครอบ ให้สวมไว้บนสายก่อนขั้นตอนเข้าหัว
สำหรับงานหลายเส้น ควรทดลองเข้าหัวและทดสอบหนึ่งเส้นก่อน หากไม่ผ่านให้หาสาเหตุและปรับวิธีทำงานก่อนใช้หัวทั้งแพ็ก
⑭ วิธีติดตั้งหัว US-1062AA-5 ทีละขั้นตอน
- ตัดสายตามความยาวที่ต้องการ โดยเผื่อปลายสำหรับการเข้าหัวและการจัดสายที่หน้างาน
- ปอกเปลือกสายอย่างระมัดระวัง ไม่ให้ฉนวนของตัวนำทั้ง 8 เส้นเป็นรอย
- เรียงตัวนำตามแบบ T568A หรือ T568B ที่กำหนด ตรวจลำดับสีจากด้านมองของหัวจริง
- จัดตัวนำลงแนวร่องสองชั้นของหัว โดยรักษาลำดับสายไม่ให้สลับ
- ตัดปลายตัวนำให้เสมอ และสอดเข้าไปจนถึงด้านหน้าของหัว
- ตรวจว่าเปลือกนอกเข้าไปถึงตำแหน่งที่หัวใช้จับยึด
- ใช้คีมย้ำที่เหมาะสมย้ำหัวโดยให้หัววางในช่องคีมถูกตำแหน่ง
- ทำปลายอีกด้านตามรูปแบบสายที่ต้องการ แล้วทดสอบทั้งเส้น
หากตัวนำติดขัดในแนวร่อง ให้ถอดออกมาตรวจความพอดีและจัดใหม่ ไม่ฝืนย้ำหัวที่สายเข้าไม่สุด
⑮ Setup หลังติดตั้ง: ต่ออุปกรณ์และตรวจการเชื่อมต่อ
หัว RJ45 เป็นอุปกรณ์ทางกายภาพ ไม่มีแอป หน้าเว็บ หรือค่าให้ Setup ที่ตัวหัวเอง หลังสายผ่านการทดสอบเบื้องต้น ให้เสียบสายเข้าพอร์ต RJ45 ของอุปกรณ์ทั้งสองด้านจนตัวล็อกเข้าที่ ตรวจไฟสถานะ Link ของพอร์ตตามคู่มืออุปกรณ์ แล้วตรวจว่าอุปกรณ์ปลายทางได้รับการเชื่อมต่อเครือข่ายตามระบบที่ใช้งาน
หากเป็นเครือข่ายที่แจก IP อัตโนมัติ ให้ตรวจว่าอุปกรณ์ได้รับที่อยู่ IP จากระบบ หากเป็นระบบกำหนด IP เอง ให้ตรวจค่าที่ผู้ดูแลระบบกำหนด เมื่อเชื่อมต่อไม่ได้ ให้แยกตรวจสายด้วยเครื่องทดสอบก่อน แล้วจึงตรวจค่าของเราเตอร์ สวิตช์ หรืออุปกรณ์ปลายทาง อย่าเริ่มแก้ค่าเครือข่ายเพื่อชดเชยสายที่เข้าหัวผิด
⑯ จุดตรวจสำคัญระหว่างติดตั้ง
ก่อนย้ำให้ตรวจว่าตัวนำครบทั้ง 8 เส้น ไม่พับหรือไขว้ผิดแนว และปลายตัวนำเข้าไปสุด ตรวจว่าเปลือกนอกอยู่ในตำแหน่งจับยึดของหัว ไม่ปล่อยให้แรงดึงตกกับตัวนำด้านใน หากพบลำดับผิด ให้ดึงออกมาจัดใหม่ก่อนกดคีมย้ำ
⑰ วิธีทดสอบสายหลังเข้าหัว
ใช้เครื่องทดสอบสายตรวจลำดับตัวนำ สายขาด และการลัดวงจร หากงานกำหนดให้รับรองผลตามหมวด CAT6 ให้ใช้เครื่องทดสอบที่เหมาะกับข้อกำหนดนั้นด้วย การที่ไฟ Link ติดหรือใช้อินเทอร์เน็ตได้ ยังไม่ยืนยันโดยตัวมันเองว่าสายประกอบเสร็จผ่านเกณฑ์ CAT6
⑱ ปัญหาที่พบบ่อยและวิธีตรวจแก้
หากเครื่องทดสอบแจ้งสายสลับ ให้ตรวจตำแหน่งตัวนำในแนวร่องสองชั้นและลำดับสีที่ปลายทั้งสองด้าน หากบางเส้นไม่เชื่อมต่อ ให้ตรวจว่าตัวนำสอดเข้าไปถึงด้านหน้าและถูกย้ำครบ หากสายขยับแล้วหลวม ให้ตรวจความพอดีของเปลือกสายกับหัว เมื่อต้องแก้หัวที่ย้ำผิด ให้ตัดหัวเดิมออกและใช้หัวใหม่
⑲ เปรียบเทียบกับ LINK รุ่นใกล้เคียง
US-1062AA-5 เป็นหัว CAT6 สีเหลือง ส่วน US-1062AA-2 สีแดง, US-1062AA-3 สีเขียว และ US-1062AA-4 สีฟ้า อยู่ในกลุ่มหัวสีแบบ 2 ชั้นเช่นกัน หากเลือกจากวิธีระบุสาย ให้ใช้สีที่ตรงกับกติกาของหน้างาน ส่วน US-1002 เป็นหัวแบบมีตัวเรียงสายแยกชิ้น จึงมีขั้นตอนจัดชิ้นส่วนต่างออกไป
⑳ จำนวนบรรจุและสิ่งที่ต้องซื้อแยก
LINK ระบุหัว US-1062AA-5 จำนวน 10 หัวต่อแพ็ก ข้อมูลที่ตรวจสอบไม่ได้ระบุว่าสายแลน ยางครอบ คีมย้ำ หรือเครื่องทดสอบรวมอยู่ด้วย LINK มียางครอบ CAT6 สีเหลืองแยกเป็นอีกสินค้า แต่ควรตรวจความพอดีกับสายก่อนเลือก หากต้องการเตรียมอุปกรณ์ครบชุด สามารถแจ้งรหัสสายให้ KK Cable ช่วยตรวจรายการได้
㉑ ข้อควรตรวจสอบก่อนสั่งซื้อ
ตรวจรหัส US-1062AA-5 ให้ตรงกับสีเหลือง ตรวจจำนวนแพ็กที่ต้องใช้ และตรวจว่าหัวเข้ากับสาย CAT6 รุ่นที่มีหรือไม่ หากงานต้องการหัวชิลด์ ให้เลือกรุ่นที่ระบุชิลด์โดยตรง หากต้องใช้สีเหลืองทั้งหัวและยางครอบ ให้ตรวจว่าได้เพิ่มยางครอบเป็นสินค้าแยกแล้ว
㉒ คำถามที่พบบ่อย
หัวสีเหลืองทำให้เน็ตเร็วขึ้นหรือไม่?
ไม่ สีช่วยแยกสาย ประสิทธิภาพขึ้นอยู่กับสาย อุปกรณ์ และการติดตั้ง
หัวรุ่นนี้ต้องตั้งค่าผ่านแอปหรือไม่?
ไม่ หัว RJ45 ไม่มีซอฟต์แวร์สำหรับตั้งค่า หลังเข้าหัวให้ทดสอบสายและตรวจการเชื่อมต่อที่อุปกรณ์เครือข่าย
ใช้กับสาย CAT6 ทุกเส้นได้หรือไม่?
ควรตรวจขนาดและโครงสร้างของสายจริงก่อน ไม่สรุปจากชื่อหมวด CAT6 เพียงอย่างเดียว
หนึ่งแพ็กมีกี่หัว?
LINK ระบุ 10 หัวต่อแพ็ก
㉓ สรุปการเลือกซื้อ
LINK US-1062AA-5 เป็นหัว RJ45 ตัวผู้ CAT6 สีเหลืองแบบ Crystal โครงสร้างจัดสาย 2 ชั้น บรรจุ 10 หัวต่อแพ็ก เหมาะกับงานที่กำหนดสีเหลืองให้สายบางกลุ่ม ก่อนซื้อให้ตรวจรุ่นสาย ความพอดี อุปกรณ์เข้าหัว และเครื่องทดสอบ หากต้องการเทียบหัวกับสายที่ใช้งานอยู่ สามารถแจ้งรหัสรุ่นสายให้ KK Cable ช่วยพิจารณาได้
