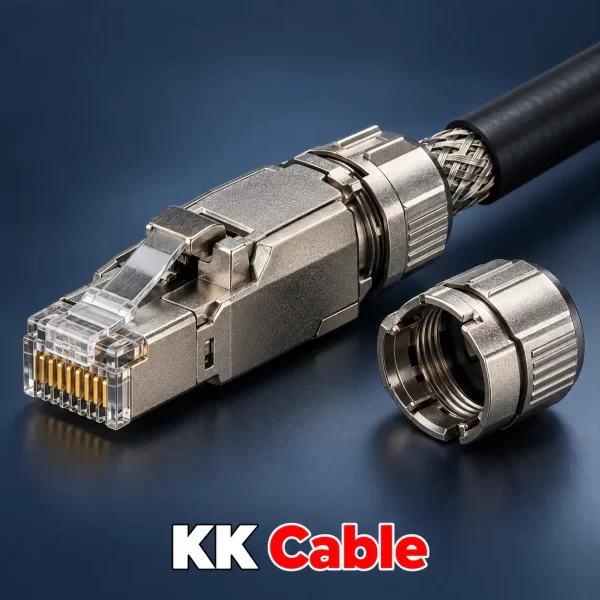

หัว RJ45 LINK CAT8 แบบชิลด์ รุ่น US-1081 เป็นหัวตัวผู้สำหรับเข้าหัวสาย ณ จุดติดตั้ง LINK ระบุสินค้าเป็น CAT8 Shielded Plug แบบ Field Terminate และจัดไว้ในกลุ่มระบบสาย CAT8 แบบมีชิลด์ หากกำลังจัดรายการวัสดุกับ KK Cable ควรตรวจรุ่นสาย ขนาดตัวนำ โครงสร้างชิลด์ และวิธีทดสอบของงานก่อนเลือกหัวรุ่นนี้

① LINK US-1081 คืออะไร

US-1081 เป็นหัว RJ45 ตัวผู้แบบมีชิลด์สำหรับระบบ CAT8 ไม่ใช่แจ็กตัวเมียหรือสาย Patch Cord สำเร็จรูป ผู้ติดตั้งนำสายที่ต้องการมาเตรียมปลายและประกอบเข้ากับหัว ณ จุดทำงานจริง โดยต้องตรวจความเข้ากันได้ของสายทั้งเส้น ไม่พิจารณาเฉพาะชื่อ CAT8 บนสาย

② จุดเด่นของหัวรุ่น US-1081

เป็น Shield Category 8 RJ45 Modular Plug หรือตัวผู้แบบมีชิลด์
LINK ระบุการเข้าหัวแบบ Field Terminate
LINK อธิบายว่าเข้าหัวแบบ Tool Free โดยไม่ต้องใช้คีมย้ำ RJ45 ทั่วไป
ตัวเรือนและฝาครอบเป็นโลหะ Zinc Die-Casting ชุบนิกเกิล
รองรับตัวนำ 22–24 AWG ทั้งแบบแกนเดี่ยวและแกนฝอยตามแค็ตตาล็อก LINK
แค็ตตาล็อกระบุการบรรจุ 1 หัวต่อแพ็ก

③ ข้อมูลทางเทคนิคจาก LINK

แบรนด์: LINK
รหัสสินค้า: US-1081
ประเภท: Shield Category 8 RJ45 Modular Plug
จำนวนตำแหน่ง: 8
ตัวเรือน: Zinc Die-Casting ชุบนิกเกิล
ฝาครอบ: Zinc Die-Casting ชุบนิกเกิล
Wire Management Bar: Polycarbonate ระดับ UL 94V-0
Dust Cap: Polyethylene สีดำ
ขนาดตัวนำที่รับ: 22–24 AWG แบบ Solid และ Stranded
สีตัวหัว: Metal
การบรรจุตามแค็ตตาล็อก: 1 หัวต่อแพ็ก
การรับรองด้านวัสดุที่ระบุ: Lead-Free และ RoHS Compliant

④ มาตรฐานที่แค็ตตาล็อกระบุ

แค็ตตาล็อก LINK ระบุมาตรฐานสำหรับหัว CAT8 กลุ่มนี้ ได้แก่ ANSI/TIA-568.2-D Category 8, ISO/IEC TR 11801-99-1, IEC 60603-7-5 และ EN 50173-1 การเลือกใช้งานจริงต้องดูข้อกำหนดของโครงการ สาย อุปกรณ์ปลายทาง และผลทดสอบของลิงก์ที่ติดตั้งครบทั้งระบบ

⑤ CAT8 เหมาะกับงานเครือข่ายแบบใด

แค็ตตาล็อก LINK ระบุรายการการใช้งานของหัวรุ่นนี้รวมถึง 25GBASE-T, 40GBASE-T, 10GBASE-T และการใช้งาน PoE หลายระดับ รายการดังกล่าวเป็นความสามารถที่ผู้ผลิตระบุสำหรับผลิตภัณฑ์ ไม่ได้หมายความว่าเปลี่ยนหัวเพียงจุดเดียวแล้วระบบเดิมจะทำงานที่ความเร็วเหล่านั้นได้ ต้องตรวจความสามารถของสาย อุปกรณ์ ความยาวลิงก์ และผลทดสอบประกอบกัน

⑥ โครงสร้างชิลด์มีบทบาทอย่างไร

ตัวเรือนโลหะเป็นส่วนหนึ่งของการเชื่อมต่อแบบมีชิลด์ การทำงานของระบบชิลด์ขึ้นอยู่กับวิธีประกอบสายเข้าหัวและความต่อเนื่องของอุปกรณ์อื่นในลิงก์ด้วย หากใช้สายชิลด์แต่เตรียมฟอยล์หรือส่วนชิลด์ผิดวิธี ระบบที่ติดตั้งอาจไม่เป็นไปตามแบบที่กำหนด จึงควรยึดวิธีติดตั้งของ LINK และข้อกำหนดโครงการ

⑦ เลือกสายให้ตรงกับหัวอย่างไร

ตรวจอย่างน้อย 4 เรื่องก่อนสั่งซื้อ ได้แก่ หมวดสาย โครงสร้างชิลด์ ขนาดตัวนำ และเส้นผ่านศูนย์กลางภายนอกของสาย แค็ตตาล็อก LINK ระบุช่วงตัวนำ 22–24 AWG แบบแกนเดี่ยวและแกนฝอย แต่ไม่ได้ให้ช่วงเส้นผ่านศูนย์กลางภายนอกของสายไว้ในข้อมูลที่ตรวจสอบ จึงควรเทียบสายรุ่นจริงกับคู่มือหรือสอบถามข้อมูลความเข้ากันได้ก่อนซื้อจำนวนมาก

⑧ สายแกนเดี่ยวกับแกนฝอยใช้ได้หรือไม่

ใช้ได้ทั้งแบบแกนเดี่ยว (Solid) และแกนฝอย (Stranded) หากขนาดตัวนำอยู่ในช่วง 22–24 AWG ตามที่ LINK ระบุ อย่างไรก็ตาม ชนิดตัวนำเป็นเพียงเงื่อนไขหนึ่ง ยังต้องตรวจเปลือกสายและวิธีจัดการชิลด์ว่าประกอบเข้ากับหัวรุ่นนี้ได้ถูกต้อง

⑨ ใช้กับสาย UTP ได้หรือไม่

LINK จัด US-1081 เป็นหัว CAT8 แบบมีชิลด์ การเลือกใช้กับระบบควรยึดแบบสายและอุปกรณ์ที่ออกแบบมาสำหรับงานชิลด์ หากมีสาย UTP อยู่แล้ว อย่าตัดสินว่าหัวนี้เหมาะเพียงเพราะเป็นหัว RJ45 เหมือนกัน ให้ตรวจข้อกำหนดของลิงก์และเลือกหัวที่ตรงกับระบบสายจริง

⑩ หน้าสัมผัสของหัวทำจากอะไร

LINK ระบุหน้าสัมผัสขาหัวเป็น Phosphor Bronze ชุบทองชนิด Hard Gold มากกว่า 50 micro-inch บนชั้นนิกเกิล 100 micro-inch ส่วนจุดสัมผัส IDC เป็น Phosphor Bronze ชุบดีบุก 150 micro-inch บนชั้นนิกเกิล 70 micro-inch ข้อมูลนี้เป็นสเปกวัสดุของหัว CAT8 รุ่น US-1081 ตามแค็ตตาล็อกผู้ผลิต

⑪ Wire Management Bar คืออะไร

Wire Management Bar เป็นชิ้นส่วนสำหรับจัดตำแหน่งตัวนำก่อนประกอบเข้ากับหัว LINK ระบุวัสดุเป็น Polycarbonate ระดับ UL 94V-0 การเรียงตัวนำให้ถูกช่องและรักษาคู่สายตามวิธีติดตั้งมีความสำคัญต่อคุณภาพงาน โดยเฉพาะเมื่อระบบมีเกณฑ์ทดสอบประสิทธิภาพ CAT8

⑫ Dust Cap มีไว้ทำอะไร

แค็ตตาล็อกระบุ Dust Cap วัสดุ Polyethylene สีดำ สำหรับป้องกันหน้าสัมผัสหัวจากฝุ่นระหว่างการจัดเก็บหรือก่อนใช้งาน ตรวจว่าส่วนป้องกันถูกถอดออกก่อนเสียบหัวเข้าพอร์ต และเก็บหัวที่ยังไม่ติดตั้งในสภาพสะอาดเพื่อไม่ให้สิ่งสกปรกเข้าสู่บริเวณสัมผัส

⑬ Field Terminate ต่างจากสายสำเร็จรูปอย่างไร

หัวแบบ Field Terminate ให้ผู้ติดตั้งกำหนดความยาวสายและเข้าหัว ณ จุดติดตั้ง ส่วนสาย Patch Cord สำเร็จรูปผ่านการประกอบจากโรงงานแล้ว หากต้องการเชื่อมต่ออุปกรณ์ด้วยความยาวมาตรฐาน การใช้สายสำเร็จรูปอาจสะดวกกว่า แต่หากแบบงานกำหนดให้เตรียมปลายสาย ณ หน้างาน ต้องตรวจความเข้ากันได้และทดสอบผลงานหลังเข้าหัวทุกเส้น

⑭ ก่อนติดตั้งต้องเตรียมอะไร

หัว LINK US-1081 ตามจำนวนจุดติดตั้ง
รหัสสาย CAT8 แบบมีชิลด์และเอกสารโครงสร้างสาย
ข้อมูลขนาดตัวนำ 22–24 AWG และเส้นผ่านศูนย์กลางภายนอกของสาย
เครื่องมือตัดและปอกสายที่เหมาะกับสายจริง
ผังการเรียงสายตามแบบงาน
เครื่องทดสอบและเกณฑ์รับงานที่รองรับรูปแบบลิงก์ของโครงการ

เมื่อตรวจรายการกับ KK Cable ให้แจ้งรหัสสายที่ใช้จริงด้วย เพราะคำว่า CAT8 เพียงอย่างเดียวไม่เพียงพอสำหรับยืนยันว่าทุกส่วนของสายประกอบเข้ากับหัวได้เหมาะสม

⑮ เช็กลิสต์ก่อนเริ่มเข้าหัว

ตรวจ SKU ว่าเป็น US-1081 ตรวจจำนวนชิ้นส่วนให้ครบ ตรวจปลายสายว่าไม่ชำรุด ตรวจขนาดตัวนำ และดูขั้นตอนการเตรียมชิลด์จากคู่มือของ LINK เตรียมพื้นที่ทำงานให้สามารถจัดตัวนำได้โดยไม่ดึงหรือบิดสายมากเกินไป หากจะติดตั้งในช่องแคบ ให้ตรวจพื้นที่หลังพอร์ตสำหรับตัวหัวและแนวโค้งของสายก่อนตัดสาย

⑯ วิธีติดตั้ง LINK US-1081

ตัดสายตามระยะที่วางแผนและตรวจสภาพปลายสาย
เปิดดูภาพประกอบของหัว US-1081 และร้อยชิ้นส่วนที่ต้องสวมบนสายก่อนปอกเปลือก
ปอกเปลือกนอกตามระยะที่คู่มือเฉพาะรุ่นกำหนด โดยไม่บาดฉนวนตัวนำหรือส่วนชิลด์ที่ต้องใช้
จัดการฟอยล์ ถักชิลด์ หรือส่วนประกอบอื่นของสายตามโครงสร้างสายจริงและวิธีของผู้ผลิต
เรียงตัวนำทั้ง 8 เส้นลงใน Wire Management Bar ให้ตรงผังสายที่กำหนด
ตรวจตำแหน่งตัวนำก่อนประกอบเข้ากับส่วนสัมผัส IDC
ประกอบและปิดฝาครอบโลหะตามลำดับของหัวรุ่นนี้ ตรวจว่าชิ้นส่วนเข้าที่และสายถูกจับยึดเหมาะสม
ทดสอบสายก่อนนำไปเชื่อมต่ออุปกรณ์จริง

ข้อมูลสาธารณะที่ตรวจสอบไม่ได้แสดงระยะปอกสายเป็นตัวเลขสำหรับ US-1081 จึงไม่ควรนำค่าจากหัว CAT6A หรือหัว CAT8 รุ่นอื่นมาใช้แทนคู่มือของรุ่นนี้

⑰ Tool Free หมายถึงไม่ต้องใช้เครื่องมือเลยหรือไม่

LINK อธิบายว่าหัวรุ่นนี้เข้าหัวแบบ Tool Free โดยไม่ใช้คีมย้ำ RJ45 แบบทั่วไป แต่ยังต้องใช้เครื่องมือตัด ปอก และทดสอบสาย คำว่า Tool Free จึงเกี่ยวกับวิธีปิดหัว ไม่ได้ยกเว้นการเตรียมสายหรือการตรวจคุณภาพงาน

⑱ Setup หลังติดตั้งต้องทำอย่างไร

หัว RJ45 ไม่มีซอฟต์แวร์หรือเมนูตั้งค่า หลังเข้าหัวให้ทดสอบสายก่อน แล้วเสียบเข้าพอร์ตอุปกรณ์ ตรวจสถานะลิงก์และการสื่อสารจริง หากระบบต้องตั้งค่า IP, ความเร็วพอร์ต, VLAN หรือ PoE ให้ตั้งค่าที่อุปกรณ์เครือข่ายตามแบบงาน ไม่ใช่ที่หัว US-1081

⑲ ควรทดสอบอะไรหลังเข้าหัว

เริ่มด้วยการตรวจ wire map เพื่อหาสายขาด สายสลับ และการลัดวงจร จากนั้นทดสอบตามเกณฑ์ CAT8 หรือเกณฑ์ลิงก์ที่โครงการกำหนดด้วยเครื่องมือและอะแดปเตอร์ที่เหมาะสม ตรวจส่วนที่เกี่ยวกับชิลด์ตามวิธีรับงานด้วย การเห็นไฟ Link ติดยังไม่ยืนยันว่าลิงก์ผ่านข้อกำหนดประสิทธิภาพทั้งหมด

⑳ หากผลทดสอบไม่ผ่านให้ตรวจจุดไหนก่อน

ตรวจผังการเรียงสายที่หัวทั้งสองด้าน ตรวจตำแหน่งตัวนำใน Wire Management Bar และการประกอบส่วน IDC จากนั้นตรวจความแน่นของฝาครอบและวิธีจัดการชิลด์ หากปัญหาเกิดเมื่อขยับสาย ให้ตรวจจุดจับยึดสายและบริเวณสายใกล้หัว หลังแก้ไขต้องทดสอบซ้ำและบันทึกผลใหม่

㉑ US-1081 ต่างจาก US-1044TF อย่างไร

ทั้งสองรุ่นเป็นอุปกรณ์ CAT8 แบบมีชิลด์ของ LINK แต่ US-1081 เป็นหัว RJ45 ตัวผู้ หรือ Plug ส่วน US-1044TF เป็นแจ็ก RJ45 ตัวเมีย หรือ Jack การเลือกต้องดูว่าแบบงานต้องการปลายสายเสียบเข้าพอร์ตโดยตรง หรือเข้ากับแจ็กตัวเมียในจุดเชื่อมต่อ

㉒ คำถามที่พบบ่อย

ถาม: US-1081 เป็นหัวตัวผู้หรือตัวเมีย?
ตอบ: เป็น RJ45 Modular Plug หรือตัวผู้

ถาม: รองรับสายขนาดเท่าไร?
ตอบ: LINK ระบุตัวนำ 22–24 AWG แบบ Solid และ Stranded ส่วนขนาดภายนอกสายควรตรวจเพิ่มเติมตามรุ่นสายจริง

ถาม: ต้องใช้คีมย้ำ RJ45 หรือไม่?
ตอบ: LINK ระบุการเข้าหัวแบบ Tool Free โดยไม่ใช้คีมย้ำ RJ45 ทั่วไป แต่ยังต้องมีเครื่องมือเตรียมสายและเครื่องทดสอบ

ถาม: บรรจุกี่หัว?
ตอบ: แค็ตตาล็อก LINK ระบุ 1 หัวต่อแพ็ก

ถาม: ใช้หัวรุ่นนี้แล้วได้ความเร็ว 40Gbps ทันทีหรือไม่?
ตอบ: ไม่สามารถสรุปจากหัวอย่างเดียว ต้องดูสาย อุปกรณ์ ความยาวลิงก์ และผลทดสอบระบบจริง

㉓ สรุปการเลือกซื้อ LINK US-1081

US-1081 เป็นหัว RJ45 ตัวผู้ CAT8 แบบมีชิลด์สำหรับเข้าหัวที่หน้างาน รองรับตัวนำ 22–24 AWG แบบแกนเดี่ยวและแกนฝอยตามข้อมูล LINK เหมาะกับงานที่กำหนดระบบ CAT8 แบบมีชิลด์และมีแผนทดสอบหลังติดตั้ง ก่อนสั่งซื้อกับ KK Cable ให้เตรียมรหัสสาย โครงสร้างชิลด์ จำนวนจุด และข้อกำหนดการทดสอบ เพื่อเลือกอุปกรณ์ให้ครบตามงานจริง
