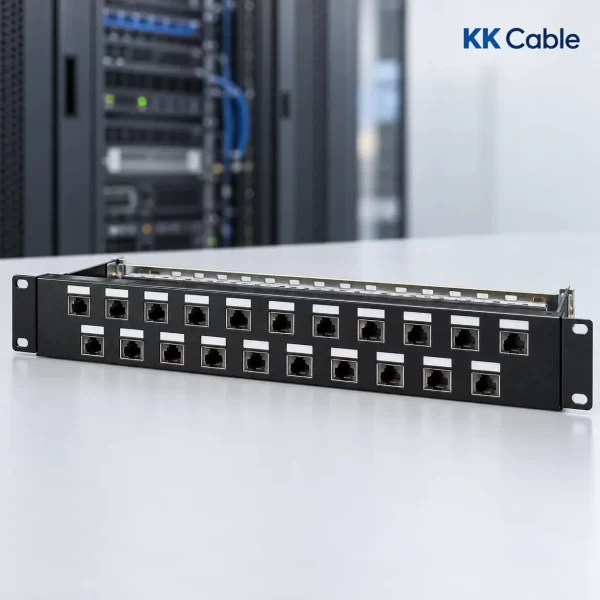

① Patch Panel LINK US-3002SA คืออะไร
LINK US-3002SA เป็นแผงกระจายสายแลนแบบ Shielded Unloaded Patch Panel จำนวน 24 พอร์ต ออกแบบสำหรับติดตั้งกับตู้แร็คมาตรฐาน 19 นิ้ว โดยใช้พื้นที่แนวตั้ง 1U
คำว่า Unloaded หมายถึงแผงเปล่าที่ยังไม่ได้ติดตั้ง Modular Jack ผู้ใช้งานสามารถเลือก Jack ให้ตรงกับ Category และรูปแบบระบบสายได้ สำหรับระบบ CAT8 ผู้ผลิตระบุให้ใช้ร่วมกับ Jack รุ่น US-1044TF ลูกค้าในจังหวัดขอนแก่นสามารถสอบถามรายการอุปกรณ์ที่ต้องใช้ร่วมกันกับ KK Cable ก่อนสั่งซื้อได้
② จุดเด่นของ LINK US-3002SA
- แผง Patch Panel แบบ Unloaded สำหรับเลือกใส่ Jack แยกแต่ละช่อง
- รองรับ Modular Jack สูงสุด 24 พอร์ต
- ใช้พื้นที่ตู้แร็คเพียง 1U
- ออกแบบสำหรับตู้แร็คมาตรฐาน 19 นิ้ว
- รูปแบบ Staggered ช่วยจัดตำแหน่งช่องเชื่อมต่อ
- โครงสร้างแบบ Shielded สำหรับระบบสายที่ต้องการป้องกันสัญญาณรบกวน
- มีพื้นที่สำหรับติดป้ายชื่อหรือหมายเลขพอร์ต
- ช่วยจัดระเบียบสาย Permanent Link ภายในตู้แร็ค
- เปลี่ยน Jack เฉพาะช่องที่ชำรุดได้
- สำหรับระบบ CAT8 สามารถเลือกติดตั้ง LINK US-1044TF
③ ข้อมูลทางเทคนิค
| ยี่ห้อ | LINK |
|---|---|
| รุ่น | US-3002SA |
| ประเภทสินค้า | Unloaded Patch Panel |
| จำนวนช่อง | 24 พอร์ต |
| รูปแบบช่อง | Staggered |
| โครงสร้างแผง | Shielded |
| ขนาดติดตั้ง | 19 นิ้ว |
| พื้นที่ตู้แร็ค | 1U |
| รูปแบบการโหลด | เลือกติดตั้ง Modular Jack แยกแต่ละช่อง |
| Jack สำหรับระบบ CAT8 | LINK US-1044TF |
| ระบบป้ายกำกับ | รองรับป้ายชื่อหรือหมายเลขพอร์ต |
| พื้นที่ใช้งาน | ภายในอาคารและภายในตู้แร็ค |
หมายเหตุ: US-3002SA เป็นแผงเปล่า Modular Jack จำหน่ายแยกต่างหาก จำนวนและรุ่นของ Jack ต้องเลือกตามมาตรฐานของระบบที่ต้องการติดตั้ง
④ Unloaded Patch Panel คืออะไร
Unloaded Patch Panel คือแผงกระจายสายที่ไม่มี Jack ติดตั้งมาจากโรงงาน ผู้ติดตั้งสามารถเลือกใส่ Modular Jack ลงในแต่ละช่องตามจำนวนและมาตรฐานที่ต้องการใช้งานได้
รูปแบบนี้เหมาะกับระบบที่ต้องการความยืดหยุ่น เพราะสามารถเริ่มติดตั้งเพียงบางพอร์ตแล้วเพิ่ม Jack ภายหลังได้ รวมถึงสามารถถอดเปลี่ยน Jack เฉพาะช่องโดยไม่ต้องเปลี่ยน Patch Panel ทั้งแผง
⑤ Loaded กับ Unloaded Patch Panel ต่างกันอย่างไร
| รายการ | Loaded Patch Panel | Unloaded Patch Panel |
|---|---|---|
| Jack ภายในชุด | ติดตั้งมาแล้ว | ต้องเลือกซื้อและติดตั้งแยก |
| ความยืดหยุ่น | ใช้ตามมาตรฐานที่กำหนดมา | เลือกประเภทและจำนวน Jack ได้ |
| การเปลี่ยนเมื่อชำรุด | ขึ้นอยู่กับโครงสร้างของแผง | เปลี่ยนเฉพาะ Jack แต่ละช่องได้ |
| การขยายระบบ | พอร์ตติดตั้งมาครบตั้งแต่แรก | เพิ่ม Jack ตามจำนวนจุดใช้งานได้ |
| ความเหมาะสม | งานที่กำหนดระบบแน่นอนแล้ว | งานที่ต้องการปรับเปลี่ยนหรือขยายภายหลัง |
⑥ รูปแบบ Staggered มีประโยชน์อย่างไร
Staggered Patch Panel จัดช่องพอร์ตให้มีตำแหน่งเหลื่อมหรือกระจายตัว ช่วยเพิ่มพื้นที่รอบตัว Jack และลดความหนาแน่นของสายบริเวณด้านหลังแผงเมื่อเทียบกับการวางช่องในแนวตรงทั้งหมด
การจัดวางลักษณะนี้ช่วยให้ช่างเข้าถึงตัว Jack จัดสาย และตรวจสอบหมายเลขพอร์ตได้สะดวกขึ้น โดยเฉพาะเมื่อติดตั้งสาย Shielded ที่มีขนาดใหญ่กว่าสาย UTP ทั่วไป
⑦ ใช้กับระบบ CAT8 อย่างไร
สำหรับระบบ CAT8 ให้นำ Jack รุ่น LINK US-1044TF ติดตั้งลงในช่องของ US-3002SA ตามจำนวนพอร์ตที่ต้องการ จากนั้นนำสายติดตั้ง CAT8 เข้ากับ Jack แต่ละตัวตามมาตรฐาน T568A หรือ T568B ที่กำหนดไว้ในโครงการ
ด้านหน้าของ Patch Panel ใช้สาย Patch Cord CAT8 เชื่อมต่อจาก Jack ไปยัง Network Switch ส่วนด้านหลังเชื่อมต่อกับสายติดตั้งที่เดินไปยังเต้ารับหรืออุปกรณ์ปลายทาง
การใช้ Patch Panel เพียงอย่างเดียวไม่ได้ทำให้ระบบกลายเป็น CAT8 องค์ประกอบทั้งหมดต้องรองรับมาตรฐานเดียวกัน รวมถึงสาย Jack Patch Cord จุดเชื่อมต่อ และวิธีติดตั้ง
⑧ รองรับ Jack รุ่นใดบ้าง
US-3002SA เป็นแผงแบบ Hybrid Unloaded จึงสามารถใช้งานกับ Modular Jack ที่มีรูปแบบตัวล็อกและขนาดช่องตรงกับแผง แต่ต้องเลือก Jack ตาม Category และระบบชีลด์ที่ต้องการ
- ระบบ CAT8 ใช้ LINK US-1044TF ตามรายการทางการของผู้ผลิต
- ระบบ Category อื่นต้องตรวจสอบรุ่น Jack ที่ผู้ผลิตกำหนด
- Jack ต่างยี่ห้อไม่ควรสรุปว่าใส่ได้โดยไม่ทดลองหรือยืนยันขนาด
- Jack แบบ Shielded ควรใช้งานกับระบบกราวด์ที่เหมาะสม
- ไม่ควรบังคับ Jack ลงในช่องหากตัวล็อกหรือขนาดไม่ตรงกัน
⑨ เหมาะสำหรับงานประเภทใด
- ตู้แร็คภายในห้องเซิร์ฟเวอร์
- ศูนย์ข้อมูลและห้องสื่อสาร
- สำนักงานและอาคารธุรกิจ
- ระบบเครือข่ายองค์กร
- โรงงานและห้องควบคุม
- โรงพยาบาลและสถานศึกษา
- ระบบกล้องวงจรปิด IP
- ระบบ Access Point และอุปกรณ์ PoE
- โครงการที่ต้องการเริ่มใช้งานบางพอร์ตและขยายภายหลัง
⑩ อุปกรณ์ที่ควรใช้ร่วมกัน
- Modular Jack ที่ตรงกับ Category ของระบบ
- สายแลนติดตั้งตามมาตรฐานที่เลือก
- สาย Patch Cord สำหรับเชื่อมต่อกับ Network Switch
- ตู้แร็คมาตรฐาน 19 นิ้ว
- น็อตและ Cage Nut สำหรับยึดเข้ากับตู้แร็ค
- Cable Management สำหรับจัดสายด้านหน้า
- สายรัดตีนตุ๊กแกสำหรับจัดสายด้านหลัง
- ป้ายชื่อและหมายเลขพอร์ต
- สายกราวด์หรืออุปกรณ์ Bonding ตามแบบระบบ Shielded
- เครื่องทดสอบสายที่เหมาะกับมาตรฐานของระบบ
⑪ วิธีวางแผนหมายเลขพอร์ต
ควรกำหนดรหัสพอร์ตให้ตรงกับเต้ารับปลายทางก่อนเริ่มเข้าสาย ตัวอย่างเช่น ชั้น ห้อง หมายเลขจุด และหมายเลขพอร์ต เพื่อให้ตรวจสอบและซ่อมบำรุงได้ง่าย
| พอร์ต | ตัวอย่างป้าย | ตำแหน่งปลายทาง |
|---|---|---|
| 01 | F1-R101-D01 | ชั้น 1 ห้อง 101 จุดข้อมูล 01 |
| 02 | F1-R101-D02 | ชั้น 1 ห้อง 101 จุดข้อมูล 02 |
| 03 | F1-AP-01 | Access Point ชั้น 1 จุดที่ 01 |
| 04 | F1-CAM-01 | กล้อง IP ชั้น 1 ตัวที่ 01 |
ควรใช้รหัสเดียวกันบน Patch Panel สายทั้งสองด้าน หน้ากาก Outlet และแบบบันทึกระบบ เพื่อป้องกันความสับสนเมื่อตรวจสอบในอนาคต
⑫ ขั้นตอนเตรียมติดตั้งในตู้แร็ค
- ตรวจสอบว่าตู้แร็คเป็นมาตรฐาน 19 นิ้วและมีพื้นที่ว่างอย่างน้อย 1U
- กำหนดตำแหน่ง Patch Panel ให้อยู่ใกล้ Cable Management
- ตรวจสอบจำนวนสายและจำนวน Jack ที่ต้องใช้
- จัดทำหมายเลขพอร์ตและแผนผังสายล่วงหน้า
- เตรียม Cage Nut และสกรูให้เหมาะกับตู้แร็ค
- จัดสายด้านหลังให้ถึงตำแหน่งแผงโดยไม่ตึง
- เผื่อ Service Loop สำหรับการซ่อมบำรุงตามความเหมาะสม
- ตรวจสอบระบบ Bonding และ Grounding สำหรับงาน Shielded
⑬ ขั้นตอนติดตั้ง Jack และ Patch Panel
- เข้าสายแต่ละเส้นกับ Modular Jack ตามคู่มือของรุ่นนั้น
- ใช้มาตรฐาน T568A หรือ T568B ให้เหมือนกันทั้งระบบ
- ติดป้ายหมายเลขที่สายและ Jack ก่อนใส่ลงในแผง
- กด Jack ลงในช่องของ Patch Panel จนตัวล็อกเข้าที่
- ตรวจสอบตำแหน่งและหมายเลขพอร์ตให้ตรงกับแผน
- จัดสายด้านหลังให้โค้งอย่างเหมาะสมและไม่รับแรงดึง
- ยึด Patch Panel เข้ากับเสาตู้แร็คทั้งสี่จุด
- ติดตั้ง Cable Management บริเวณด้านหน้าหรือด้านหลัง
- เชื่อมต่อระบบกราวด์ตามแบบที่กำหนด
- ทดสอบทุกพอร์ตและบันทึกผลการทดสอบ
⑭ การจัดสายด้านหน้าและด้านหลัง
การจัดสายด้านหน้า
- เลือก Patch Cord ให้มีความยาวพอดีกับตำแหน่ง Switch
- เดินสายผ่าน Cable Management อย่างเป็นระเบียบ
- หลีกเลี่ยงการพาดสายทับหมายเลขพอร์ต
- ใช้สี Patch Cord แยกประเภทอุปกรณ์ได้ตามแผนงาน
การจัดสายด้านหลัง
- ใช้สายรัดตีนตุ๊กแกแทนการรัดเคเบิลไทร์แน่นเกินไป
- ไม่หักสายเป็นมุมแหลมใกล้ตัว Jack
- จัดน้ำหนักสายไม่ให้ดึงตัว Jack ออกจากแผง
- แยกสายข้อมูลออกจากสายไฟกำลัง
- รักษารัศมีการโค้งงอของสายตามข้อกำหนดผู้ผลิต
⑮ ระบบกราวด์สำคัญอย่างไร
US-3002SA เป็นแผงแบบ Shielded หากใช้ร่วมกับสายและ Jack แบบมีชีลด์ ควรเชื่อมต่อระบบ Bonding และ Grounding ตามมาตรฐานของโครงการ เพื่อให้ชั้นชีลด์มีเส้นทางต่อเนื่องและช่วยลดสัญญาณรบกวนอย่างเหมาะสม
การติดตั้งกราวด์ไม่ควรทำโดยการต่อสายเข้ากับจุดโลหะใดก็ได้ ควรใช้จุด Bonding ที่กำหนดและเชื่อมต่อกับระบบกราวด์โทรคมนาคมของอาคารโดยผู้มีความรู้ หากไม่แน่ใจสามารถแจ้งลักษณะตู้แร็คและระบบให้ KK Cable ช่วยตรวจสอบรายการอุปกรณ์เบื้องต้นได้
⑯ วิธีทดสอบหลังติดตั้ง
- ตรวจสอบลำดับสายทั้งแปดเส้น
- ตรวจสอบสายขาดและลัดวงจร
- ตรวจสอบ Split Pair
- ตรวจสอบความต่อเนื่องของชีลด์
- ตรวจสอบหมายเลขพอร์ตกับจุดปลายทาง
- ตรวจสอบตัวล็อกของ Jack ทุกช่อง
- ทดสอบการเชื่อมต่อกับ Network Switch
- ใช้ Cable Certifier หากต้องการรับรองมาตรฐานของ Permanent Link
เครื่องทดสอบสายแบบทั่วไปตรวจสอบลำดับสายได้ แต่ไม่สามารถยืนยันประสิทธิภาพของระบบ CAT6, CAT6A หรือ CAT8 ได้ทั้งหมด งานที่ต้องส่งมอบผลรับรองควรใช้เครื่องทดสอบที่รองรับ Category นั้นโดยเฉพาะ
⑰ ข้อควรระวัง
- สินค้าเป็น Patch Panel แบบ Unloaded จึงต้องซื้อ Jack แยก
- ไม่ควรใช้ Jack ที่มีขนาดหรือตัวล็อกไม่ตรงกับช่อง
- ไม่ควรรัดสายด้านหลังแน่นจนเปลือกสายเสียรูป
- ไม่ควรปล่อยน้ำหนักสายดึงตัว Jack โดยตรง
- ไม่ควรใช้ Patch Cord ยาวเกินจำเป็นจนบดบังพอร์ต
- ไม่ควรละเลยระบบกราวด์เมื่อใช้ส่วนประกอบแบบ Shielded
- ไม่ควรติดตั้งเกิน 24 Jack ในแผงหนึ่งชุด
- ควรทดสอบและติดป้ายทุกพอร์ตก่อนเปิดใช้งาน
⑱ คำถามที่พบบ่อย
สินค้าแถม Modular Jack มาด้วยหรือไม่
ไม่แถม เนื่องจากเป็น Unloaded Patch Panel ผู้ติดตั้งต้องเลือกซื้อ Modular Jack แยกตามจำนวนพอร์ตและมาตรฐานที่ต้องการ
ใช้กับ CAT8 ได้หรือไม่
ใช้ได้ โดยข้อมูลระบบ CAT8 ของ LINK ระบุให้เลือกติดตั้ง Jack รุ่น US-1044TF ลงใน US-3002SA
Patch Panel รุ่นนี้เป็น CAT8 โดยตัวมันเองหรือไม่
ตัวแผงเป็นโครงสำหรับติดตั้ง Jack ประสิทธิภาพของระบบขึ้นอยู่กับ Jack สาย Patch Cord และส่วนประกอบทั้งหมด การติดตั้ง US-1044TF และอุปกรณ์ CAT8 ที่ครบถ้วนจึงทำให้เป็นส่วนหนึ่งของระบบ CAT8
ใช้พื้นที่ตู้แร็คเท่าใด
ใช้พื้นที่แนวตั้ง 1U ในตู้แร็คมาตรฐาน 19 นิ้ว
ใส่ Jack ไม่ครบ 24 ช่องได้หรือไม่
ได้ สามารถติดตั้งตามจำนวนพอร์ตที่ใช้งานจริงและเพิ่มภายหลังได้ ควรใช้แผ่นปิดช่องว่างหากต้องการลดฝุ่นและทำให้แผงเรียบร้อย
ใช้กับ Jack ต่างยี่ห้อได้หรือไม่
ไม่ควรสรุปว่าใช้ได้ทันที ต้องตรวจสอบขนาด รูปทรง และกลไกตัวล็อกของ Jack ว่าตรงกับช่องของแผงก่อน
ใช้กับตู้แร็คขนาดเล็กได้หรือไม่
ใช้ได้หากตู้เป็นมาตรฐาน 19 นิ้ว มีพื้นที่ว่าง 1U และมีความลึกเพียงพอสำหรับตัว Jack สาย และรัศมีการโค้งด้านหลัง
⑲ อุปกรณ์ภายในชุด
- แผง Patch Panel LINK รุ่น US-3002SA จำนวน 1 แผง
Modular Jack, Patch Cord, Cable Management, Cage Nut, สายกราวด์ และอุปกรณ์อื่นอาจไม่ได้รวมอยู่ในชุด ควรตรวจสอบรายการบรรจุภัณฑ์หรือใบเสนอราคาก่อนสั่งซื้อ
⑳ สรุปสินค้า
LINK US-3002SA เป็น Shielded Unloaded Staggered Patch Panel จำนวน 24 พอร์ต ขนาด 19 นิ้ว 1U เหมาะสำหรับจัดระเบียบและกระจายสายภายในตู้แร็ค สามารถเลือกติดตั้ง Modular Jack ตามจำนวนพอร์ตและมาตรฐานของระบบได้
สำหรับระบบ CAT8 ผู้ผลิตระบุให้ใช้ร่วมกับ Jack รุ่น US-1044TF การติดตั้งควรวางแผนหมายเลขพอร์ต จัดสายอย่างเหมาะสม เชื่อมต่อระบบกราวด์ และทดสอบทุกพอร์ต ผู้ใช้งานในจังหวัดขอนแก่นสามารถสอบถามรายละเอียดและตรวจสอบสินค้ากับ KK Cable ก่อนสั่งซื้อได้
