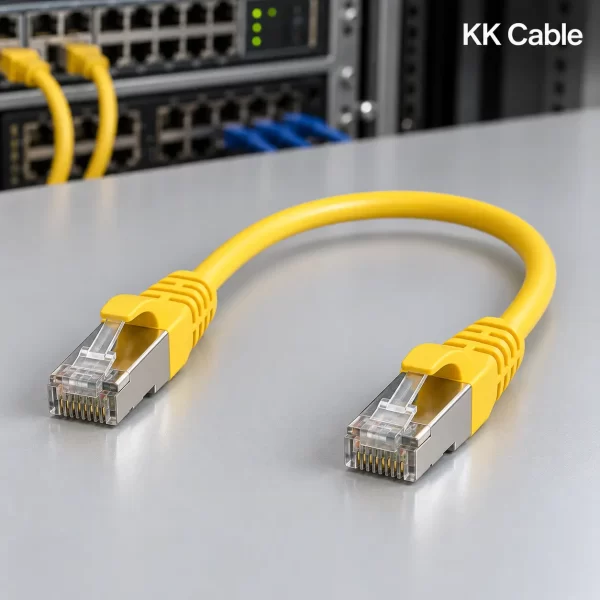

① สายแลน LINK CAT8 US-5400SLZ-5 คืออะไร
LINK US-5400SLZ-5 เป็นสายแลนสำเร็จรูปมาตรฐาน CAT8 ความยาว 0.5 เมตร พร้อมหัว RJ45 ทั้งสองด้านจากโรงงาน ออกแบบสำหรับเชื่อมต่ออุปกรณ์เครือข่ายที่ติดตั้งอยู่ใกล้กันมาก โดยเฉพาะ Patch Panel และ Network Switch ภายในตู้แร็ค
ตัวสายเป็นแบบ Shielded ขนาด 24 AWG ใช้เปลือก LSZH สีเหลือง รองรับระบบเครือข่ายที่ต้องการแบนด์วิดท์สูง ความยาวเพียงครึ่งเมตรช่วยลดสายส่วนเกินและทำให้หน้าตู้แร็คเป็นระเบียบ ลูกค้าในจังหวัดขอนแก่นสามารถสอบถามรายละเอียดและสถานะสินค้ากับ KK Cable ก่อนสั่งซื้อได้
② จุดเด่นของ LINK US-5400SLZ-5
- สายแลนสำเร็จรูปมาตรฐาน CAT8
- ความยาว 0.5 เมตร สำหรับอุปกรณ์ที่ติดตั้งอยู่ใกล้กัน
- เข้าหัว RJ45 ทั้งสองด้านพร้อมใช้งาน
- โครงสร้างแบบ Shielded ช่วยลดสัญญาณรบกวน
- รองรับแบนด์วิดท์สูงสุด 2,000 MHz
- รองรับความเร็วสูงสุด 40 Gbps เมื่อระบบทั้งหมดรองรับ
- ตัวนำขนาด 24 AWG
- เปลือก LSZH สีเหลือง
- ช่วยลดสายส่วนเกินบริเวณหน้าตู้แร็ค
- ได้รับการระบุเป็นผลิตภัณฑ์ GHMT Approved จากผู้ผลิต
③ ข้อมูลทางเทคนิค
| ยี่ห้อ | LINK |
|---|---|
| รุ่น | US-5400SLZ-5 |
| ประเภทสินค้า | สายแลนสำเร็จรูปหรือสาย Patch Cord |
| มาตรฐานสาย | CAT8 |
| โครงสร้างป้องกันสัญญาณรบกวน | Shielded |
| หัวเชื่อมต่อ | RJ45 ถึง RJ45 |
| ขนาดตัวนำ | 24 AWG |
| แบนด์วิดท์สูงสุด | 2,000 MHz |
| อัตราการรับส่งข้อมูลสูงสุด | 40 Gbps เมื่ออุปกรณ์และระบบรองรับ |
| ความยาว | 0.5 เมตร หรือ 50 เซนติเมตร |
| วัสดุเปลือกสาย | LSZH |
| สี | เหลือง |
| พื้นที่ใช้งาน | ภายในอาคาร |
| การรับรองตามข้อมูลผู้ผลิต | GHMT Approved |
หมายเหตุ: ความเร็ว 40 Gbps และแบนด์วิดท์ 2,000 MHz จะเกิดขึ้นได้เมื่อสาย จุดเชื่อมต่อ Switch การ์ดเครือข่าย และองค์ประกอบทุกส่วนรองรับมาตรฐานที่เกี่ยวข้อง
④ สายความยาว 0.5 เมตรเหมาะกับงานใด
- เชื่อมต่อ Patch Panel กับ Switch ที่ติดตั้งอยู่ติดกัน
- เชื่อมต่ออุปกรณ์ที่อยู่ในตู้แร็คเดียวกัน
- เชื่อมต่อ Switch สองตัวที่มีพอร์ตอยู่ใกล้กัน
- เชื่อมต่อ Server หรือ NAS ที่ติดตั้งใกล้ Network Switch
- ใช้ในตู้ทดสอบระบบเครือข่าย
- ใช้กับอุปกรณ์บนโต๊ะที่วางชิดกัน
- ลดสายส่วนเกินในตู้แร็คที่มีพื้นที่จำกัด
ก่อนเลือกสาย 0.5 เมตรควรวัดตามแนวเดินจริง ไม่ควรวัดระยะระหว่างพอร์ตเป็นเส้นตรงเพียงอย่างเดียว เพราะต้องเผื่อแนวโค้งของสายและระยะผ่าน Cable Management ด้วย
⑤ ข้อดีของสายสั้นภายในตู้แร็ค
การใช้สายที่มีความยาวพอดีกับงานช่วยให้จัดตู้แร็คได้ง่ายกว่าสายยาวที่ต้องม้วนเก็บ ลดการบดบังอุปกรณ์ ป้ายพอร์ต และช่องระบายอากาศ
- หน้าตู้แร็คดูเป็นระเบียบ
- ติดตามเส้นทางสายแต่ละพอร์ตได้ง่าย
- ลดการพันกันของ Patch Cord
- ลดโอกาสที่สายจะปิดกั้นช่องระบายอากาศ
- ถอดเปลี่ยนและบำรุงรักษาอุปกรณ์ได้สะดวก
- ลดน้ำหนักสายที่ดึงหัวต่อและพอร์ตอุปกรณ์
⑥ สาย 0.5 เมตรเหมาะกับตู้แร็คทุกแบบหรือไม่
ไม่เสมอไป สาย 0.5 เมตรเหมาะเมื่อ Patch Panel และ Switch อยู่ใกล้กัน เช่น ติดตั้งอยู่คนละ 1U หรือมี Cable Management ขนาดไม่ใหญ่คั่นอยู่ หากอุปกรณ์อยู่ห่างกันหลาย U หรือสายต้องอ้อมไปด้านข้าง อาจจำเป็นต้องเลือกสาย 1 เมตรหรือยาวกว่า
ควรตรวจสอบตำแหน่งพอร์ตด้วย เพราะ Patch Panel และ Switch บางรุ่นมีพอร์ตอยู่คนละด้านของตู้ ทำให้ระยะเดินจริงยาวกว่าที่คาดไว้
⑦ รองรับ 25GbE และ 40GbE อย่างไร
CAT8 ได้รับการออกแบบสำหรับระบบเครือข่ายความเร็วสูง เช่น 25GBASE-T และ 40GBASE-T ภายในช่องสัญญาณระยะสั้น โดยระยะช่องสัญญาณสูงสุดของระบบดังกล่าวอยู่ที่ประมาณ 30 เมตรตามมาตรฐานที่เกี่ยวข้อง
สาย Patch Cord รุ่นนี้ยาวเพียง 0.5 เมตร จึงเหมาะกับการเชื่อมต่ออุปกรณ์ระยะสั้น แต่การใช้สาย CAT8 เพียงเส้นเดียวไม่ได้ทำให้อุปกรณ์เดิมเปลี่ยนเป็น 25 หรือ 40 Gbps อุปกรณ์ทั้งสองด้านต้องรองรับความเร็วดังกล่าวด้วย
⑧ ใช้กับระบบความเร็วต่ำกว่าได้หรือไม่
สามารถใช้กับพอร์ต RJ45 และระบบ Ethernet ความเร็วต่ำกว่าได้เมื่ออุปกรณ์เข้ากัน เช่น
- 10/100 Mbps Ethernet
- 1 Gigabit Ethernet
- 2.5 Gigabit Ethernet
- 5 Gigabit Ethernet
- 10 Gigabit Ethernet
ความเร็วจริงจะทำงานตามความสามารถสูงสุดของอุปกรณ์หรือส่วนประกอบที่รองรับความเร็วต่ำที่สุดในระบบ
⑨ โครงสร้าง Shielded ช่วยอะไร
ชั้น Shielded ช่วยลดผลกระทบจากสัญญาณรบกวนทางแม่เหล็กไฟฟ้าและสัญญาณรบกวนระหว่างคู่สาย เหมาะกับตู้แร็คที่มีสายข้อมูล อุปกรณ์จ่ายไฟ และอุปกรณ์อิเล็กทรอนิกส์จำนวนมากติดตั้งอยู่ใกล้กัน
เพื่อให้ระบบชีลด์ทำงานอย่างเหมาะสม ควรใช้ร่วมกับ Jack, Patch Panel และอุปกรณ์ที่รองรับระบบ Shielded พร้อมติดตั้งระบบ Bonding และ Grounding ตามมาตรฐานของโครงการ
⑩ เปลือก LSZH มีประโยชน์อย่างไร
LSZH หรือ Low Smoke Zero Halogen เป็นวัสดุเปลือกสายที่ออกแบบให้เกิดควันน้อยและลดการปล่อยก๊าซฮาโลเจนเมื่อเกิดการเผาไหม้ เหมาะกับพื้นที่ปิดและสถานที่ที่มีอุปกรณ์หรือบุคลากรจำนวนมาก
- ห้องเซิร์ฟเวอร์
- ศูนย์ข้อมูล
- สำนักงาน
- ห้องควบคุมระบบ
- โรงพยาบาลและสถานศึกษา
- ตู้แร็คภายในอาคาร
เปลือก LSZH ไม่ได้หมายความว่าสายสามารถใช้กลางแจ้งได้ สายรุ่นนี้ควรหลีกเลี่ยงแสงแดด น้ำ ความชื้น และสภาพอากาศภายนอกโดยตรง
⑪ เปรียบเทียบความยาวในชุด CAT8 Patch Cord
| รุ่น | ความยาว | งานที่เหมาะสม |
|---|---|---|
| US-5400SLZ-5 | 0.5 เมตร | Patch Panel กับ Switch ที่ติดตั้งอยู่ใกล้กันมาก |
| US-5401SLZ-5 | 1 เมตร | อุปกรณ์ที่ติดตั้งอยู่ใกล้กันภายในตู้แร็ค |
| US-5402SLZ-5 | 2 เมตร | อุปกรณ์คนละชั้นตู้หรือบริเวณใต้โต๊ะ |
| US-5403SLZ-5 | 3 เมตร | เดินผ่านรางสายหรือเชื่อมต่อคนละตำแหน่ง |
| US-5405SLZ-5 | 5 เมตร | อุปกรณ์อยู่ห่างกันหรืออยู่คนละตู้แร็ค |
ควรเลือกสายที่ยาวพอดีและไม่ตึง สาย 0.5 เมตรไม่ควรใช้เมื่อจำเป็นต้องดึงให้หัวต่อรับแรง เพราะอาจทำให้พอร์ตหรือสลักหัว RJ45 เสียหายได้
⑫ วิธีวัดระยะก่อนสั่งซื้อ
- วัดจากพอร์ตของ Patch Panel ไปยังพอร์ตของ Switch
- วัดตามแนวผ่าน Cable Management ไม่ใช่เส้นตรง
- เผื่อระยะสำหรับโค้งเข้าสู่หัวต่อทั้งสองด้าน
- ตรวจสอบตำแหน่งพอร์ตซ้ายและขวาของอุปกรณ์
- ตรวจสอบว่าสายไม่พาดบังป้ายหรือช่องระบายอากาศ
- หากระยะใกล้ 0.5 เมตรมาก ควรพิจารณารุ่น 1 เมตรเพื่อไม่ให้สายตึง
หากยังไม่แน่ใจว่าควรเลือก 0.5 หรือ 1 เมตร สามารถแจ้งตำแหน่ง Patch Panel, Switch และ Cable Management ให้ KK Cable ช่วยพิจารณาความยาวเบื้องต้นได้
⑬ วิธีติดตั้งและจัดสาย
- ตรวจสอบว่าพอร์ตทั้งสองด้านเป็น RJ45
- กำหนดแนวผ่าน Cable Management ก่อนเสียบสาย
- เสียบหัว RJ45 ด้านแรกจนตัวล็อกเข้าที่
- วางสายเป็นแนวโค้งโดยไม่ดึงให้ตึง
- เสียบหัวอีกด้านเข้ากับอุปกรณ์ปลายทาง
- ตรวจสอบว่าสายไม่กดหรือดึงหัวต่อ
- ติดป้ายหมายเลขที่ปลายสายทั้งสองด้าน
- ตรวจสอบไฟสถานะ Link และทดสอบการเชื่อมต่อ
⑭ วิธีจัด Patch Cord ระยะสั้นให้เป็นระเบียบ
- ติดตั้ง Patch Panel และ Switch ให้อยู่ใกล้กัน
- ใช้ Cable Management ขนาดเหมาะสม
- ไม่บิดหัวต่อเพื่อบังคับให้สายเข้าพอร์ต
- ไม่รัดสายแน่นจนเปลือกเสียรูป
- จัดสายให้มองเห็นหมายเลขพอร์ตได้ชัดเจน
- ใช้สีหรือป้ายแยกประเภทอุปกรณ์
- ตรวจสอบว่าสายไม่กีดขวางการถอดอุปกรณ์
⑮ ข้อควรระวัง
- ไม่ควรใช้หากระยะจริงเกิน 0.5 เมตร
- ไม่ควรดึงสายจนหัว RJ45 หรือพอร์ตอุปกรณ์รับแรง
- ไม่ควรพับสายเป็นมุมแหลม
- ไม่ควรดึงสายโดยจับเฉพาะหัวเชื่อมต่อ
- ไม่ควรติดตั้งกลางแจ้งหรือบริเวณเปียกชื้น
- ไม่ควรตัดหัวสำเร็จรูปเพื่อเข้าหัวใหม่โดยไม่จำเป็น
- ควรตรวจสอบระบบกราวด์เมื่อใช้ร่วมกับระบบ Shielded
⑯ คำถามที่พบบ่อย
สาย 0.5 เมตรยาวกี่เซนติเมตร
0.5 เมตรเท่ากับประมาณ 50 เซนติเมตร ควรวัดแนวเดินจริงและเผื่อพื้นที่สำหรับการโค้งของสายก่อนสั่งซื้อ
เหมาะสำหรับต่อ Patch Panel กับ Switch หรือไม่
เหมาะเมื่ออุปกรณ์ติดตั้งอยู่ใกล้กันมากและสามารถเดินผ่าน Cable Management ได้โดยสายไม่ตึง
ถ้าสายตึงเล็กน้อยยังใช้ได้หรือไม่
ไม่แนะนำ เพราะแรงดึงอาจถ่ายไปยังหัว RJ45 และพอร์ตอุปกรณ์ ควรเปลี่ยนเป็นรุ่น 1 เมตรเพื่อเผื่อระยะให้เหมาะสม
ใช้กับพอร์ต Gigabit Ethernet ได้หรือไม่
ใช้ได้เมื่อพอร์ตเป็น RJ45 และอุปกรณ์เข้ากัน ความเร็วจะทำงานตามความสามารถของอุปกรณ์ทั้งสองด้าน
ใช้กับระบบ 10GbE ได้หรือไม่
ใช้ได้ โดย CAT8 รองรับการใช้งานย้อนหลังกับระบบ Ethernet ความเร็วต่ำกว่าเมื่อองค์ประกอบทั้งหมดเข้ากัน
รองรับ PoE หรือไม่
สามารถใช้งานร่วมกับระบบ PoE ที่มีมาตรฐานสอดคล้องกันได้ แต่ต้องพิจารณาสาย หัวต่อ อุปกรณ์จ่ายไฟ และองค์ประกอบทุกส่วนร่วมกัน
ใช้ภายนอกอาคารได้หรือไม่
ไม่แนะนำ เนื่องจากเป็นสายเปลือก LSZH สำหรับงานภายในอาคาร ไม่ใช่สาย Outdoor
⑰ อุปกรณ์ภายในชุด
- สายแลนสำเร็จรูป LINK CAT8 รุ่น US-5400SLZ-5 ความยาว 0.5 เมตร จำนวน 1 เส้น
โปรดตรวจสอบจำนวนสินค้าและรายละเอียดบรรจุภัณฑ์จากฉลากหรือใบเสนอราคาก่อนสั่งซื้อ
⑱ สรุปสินค้า
LINK US-5400SLZ-5 เป็นสายแลน CAT8 แบบ Shielded ความยาว 0.5 เมตร พร้อมหัว RJ45 ทั้งสองด้าน ตัวนำขนาด 24 AWG และเปลือก LSZH สีเหลือง เหมาะสำหรับเชื่อมต่อ Patch Panel กับ Switch หรืออุปกรณ์ที่ติดตั้งอยู่ใกล้กันภายในตู้แร็ค
สายระยะสั้นช่วยลดสายส่วนเกินและทำให้ตู้แร็คเป็นระเบียบ แต่ต้องตรวจสอบให้แน่ใจว่าสายไม่ตึง ผู้ใช้งานในจังหวัดขอนแก่นสามารถสอบถามรายละเอียดและตรวจสอบสินค้ากับ KK Cable ก่อนสั่งซื้อได้
