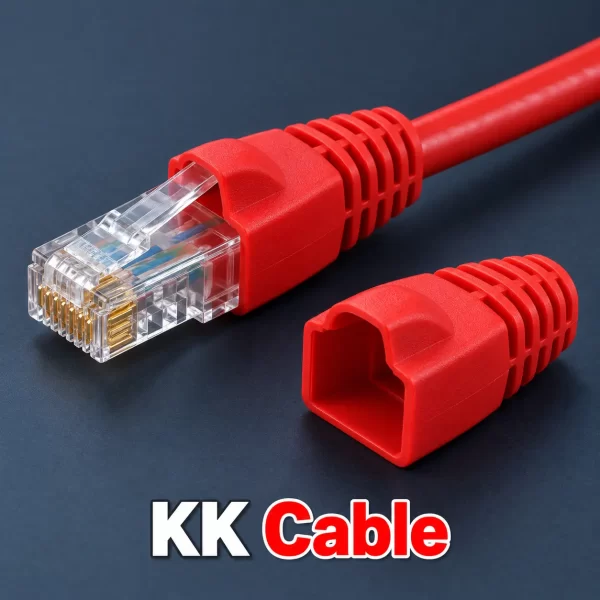

ยางครอบหัว RJ45 LINK CAT5e สีแดง รุ่น US-6002 เป็น Plug Boot สำหรับประกอบบริเวณท้ายหัว RJ45 และปลายสาย LINK ระบุสีแดงและจำนวนบรรจุ 10 ชิ้นต่อแพ็ก เหมาะกับงานที่ต้องการใช้สีช่วยจำแนกปลายสายตามแผนระบบ ก่อนจัดซื้อกับ KK Cable ควรตรวจรหัสหัว ขนาดสาย และจำนวนปลายที่ต้องครอบ เพื่อเลือกวัสดุได้ตรงงาน
① LINK US-6002 คือสินค้าอะไร
US-6002 เป็นยางครอบหัว RJ45 ในกลุ่ม CAT5e ของ LINK สีแดง ใช้ร่วมกับหัวตัวผู้และสายที่ประกอบเข้ากันได้ โดยเตรียมยางครอบไว้บนสายก่อนเข้าหัว แล้วเลื่อนมาครอบบริเวณท้ายหัวเมื่อประกอบเสร็จ สินค้านี้ไม่มีขาสัมผัสสำหรับนำสัญญาณเหมือนหัว RJ45
② ข้อมูลทางเทคนิคที่ตรวจสอบจาก LINK
- แบรนด์: LINK
- รหัสสินค้า: US-6002
- ประเภทสินค้า: CAT5E Plug Boot
- สี: แดง
- จำนวนบรรจุ: 10 ชิ้นต่อแพ็ก
- หน่วยขายบนหน้าสินค้า LINK: PKG
- กลุ่มสินค้า: CAT5E Patch Panel & Connector
หน้าสินค้าที่ตรวจสอบไม่ได้ระบุขนาดช่องสอดสาย วัสดุ หรือช่วงเส้นผ่านศูนย์กลางสายของ US-6002 จึงควรตรวจความพอดีกับสายและหัวจริงก่อนซื้อจำนวนมาก
③ Plug Boot ใช้ประกอบตรงไหน
ยางครอบใช้บริเวณส่วนท้ายของหัว RJ45 ซึ่งเป็นจุดที่สายออกจากตัวหัว การประกอบควรให้ยางครอบอยู่ในตำแหน่งที่เหมาะกับรูปทรงหัว ไม่ดันหัวให้เสียบพอร์ตไม่สุด และไม่ขัดการทำงานของกระเดื่องหัว
④ รุ่นนี้เป็นแบบล็อกหรือไม่
LINK เรียก US-6002 ว่า CAT5E Plug Boot ส่วนสินค้าแบบ Locking Plug Boot สีแดงใช้รหัส US-6512 หากรายการวัสดุกำหนดแบบล็อก ควรตรวจรหัสให้ตรงก่อนสั่งซื้อ เพราะสีแดงและชื่อ CAT5e ที่เหมือนกันอาจทำให้หยิบผิดรุ่นได้
⑤ สีแดงควรใช้จัดกลุ่มสายอย่างไร
ผู้ดูแลระบบสามารถกำหนดสีแดงเป็นรหัสของกลุ่มสายตามแผนงาน เช่น แยกพื้นที่หรือประเภทจุดเชื่อมต่อที่องค์กรเลือกเอง LINK ไม่ได้กำหนดความหมายเครือข่ายตายตัวให้สีแดง ควรบันทึกความหมายของสีไว้ในเอกสารส่งมอบเพื่อให้ทีมอื่นใช้งานต่อได้ตรงกัน
⑥ ใช้สีร่วมกับป้ายสายอย่างไร
สีช่วยให้เห็นกลุ่มสาย ส่วนป้ายรหัสช่วยระบุสายเฉพาะเส้น หากมีสายสีแดงหลายเส้นในตู้เดียวกัน ให้ติดรหัสต้นทางและปลายทางหรือเลขสายที่ตรวจย้อนกลับได้จากตารางสาย เพื่อป้องกันการถอดหรือย้ายผิดเส้นขณะบำรุงรักษา
⑦ ต้องตรวจหัว RJ45 ก่อนซื้ออะไรบ้าง
ตรวจรหัสหัว รูปทรงส่วนท้าย และพื้นที่ที่ยางครอบต้องเลื่อนขึ้นไปประกอบ หัวแบบมีตัวเรือนใหญ่หรือหัวเข้าหัวภาคสนามอาจมีขนาดต่างจากหัวทั่วไป การทดลองประกอบหนึ่งชุดก่อนเริ่มงานช่วยยืนยันว่าหัว สาย และยางครอบใช้งานร่วมกันได้พอดี
⑧ ต้องตรวจขนาดสายอย่างไร
ตรวจเส้นผ่านศูนย์กลางภายนอกหรือ OD จากเอกสารสายรุ่นจริง แล้วทดลองสอดยางครอบโดยไม่ฝืน หน้าสินค้า LINK ที่ตรวจสอบยังไม่ได้ระบุช่วง OD สำหรับ US-6002 จึงไม่ควรนำช่วงขนาดของรุ่น US-6512 มาใช้แทน แม้ทั้งสองรุ่นเป็นยางครอบสีแดง
⑨ ใช้กับหัวแบบมีชิลด์ได้หรือไม่
ข้อมูล US-6002 ที่ตรวจสอบไม่ได้ยืนยันความเข้ากันได้กับหัวชิลด์ หากใช้หัวโลหะหรือหัวที่มีโครงสร้างพิเศษ ควรตรวจบูทที่ผู้ผลิตระบุให้ใช้ร่วมกับหัวรุ่นนั้นโดยตรง การฝืนประกอบอาจรบกวนการปิดหัวหรือการเสียบเข้าพอร์ต
⑩ ใช้กับ CAT6 หรือ CAT6A ได้หรือไม่
LINK จัด US-6002 ไว้ในกลุ่ม CAT5e หากงานใช้หัว CAT6 หรือ CAT6A ให้ตรวจอุปกรณ์ครอบหัวที่ตรงกับหัวรุ่นนั้นก่อน ความพอดีขึ้นกับทั้งขนาดสายและตัวหัว ไม่สามารถยืนยันจากคำว่า RJ45 เพียงอย่างเดียว
⑪ ยางครอบมีผลต่อความเร็วหรือไม่
ยางครอบไม่มีหน้าสัมผัสไฟฟ้าและไม่ได้กำหนดความเร็วของลิงก์ คุณภาพการเชื่อมต่อขึ้นกับสาย หัว RJ45 การเรียงตัวนำ การเข้าหัว และอุปกรณ์ปลายทาง การใส่ยางครอบไม่แก้ปัญหาสายสลับหรือขาสัมผัสที่เข้าหัวไม่ครบ
⑫ เหมาะกับงานทำสายแบบใด
พิจารณาใช้กับงานเข้าหัวสาย CAT5e ที่ต้องการยางครอบสีแดงตามรายการวัสดุ เช่น สายที่ตัดตามระยะจริงหรือ Patch Cord ที่ประกอบเอง หากต้องการสายพร้อมเสียบใช้งาน ควรเลือก Patch Cord สำเร็จรูปตามประเภทและความยาวที่ต้องการ
⑬ คำนวณจำนวนแพ็กอย่างไร
LINK ระบุ 10 ชิ้นต่อแพ็ก ให้นับจำนวนปลายที่จะครอบ ตัวอย่างเช่น สาย 16 เส้นที่ใส่ยางครอบทั้งสองด้านต้องใช้ 32 ชิ้น จึงต้องเตรียมอย่างน้อย 4 แพ็ก รวม 40 ชิ้น หากใส่ด้านเดียวต่อเส้นจะใช้ 16 ชิ้น หรืออย่างน้อย 2 แพ็ก
⑭ US-6002 ต่างจาก US-6512 อย่างไร
US-6002 เป็น CAT5E Plug Boot สีแดง ส่วน US-6512 เป็น CAT5E Locking Plug Boot สีแดง ทั้งสองรุ่นมีจำนวนบรรจุ 10 ชิ้นต่อแพ็กตามรายการ LINK แต่เป็นคนละกลุ่มสินค้า ควรระบุ SKU ในใบสั่งซื้อและไม่ใช้แทนกันโดยไม่ตรวจข้อกำหนดงาน
⑮ ก่อนติดตั้งต้องตรวจอะไร
- ฉลากระบุ LINK US-6002 และสินค้าเป็นสีแดง
- หัวและสายจริงประกอบกับยางครอบได้พอดี
- จำนวนยางครอบครบตามปลายสายที่ต้องติดตั้ง
- แผนรหัสสีตรงกับรายการวัสดุของโครงการ
- เครื่องมือเข้าหัวและเครื่องทดสอบพร้อมใช้งาน
เมื่อเตรียมวัสดุกับ KK Cable ให้แยก US-6002 ออกจาก US-6512 เพื่อไม่ให้สลับรุ่นที่มีสีเดียวกัน
⑯ เตรียมสายก่อนเข้าหัว
ตัดสายตามระยะที่วางแผน ตรวจปลายสายไม่ให้เปลือกฉีกหรือถูกกดทับ สอดยางครอบและตรวจทิศทางก่อนปอกสาย จากนั้นเลื่อนถอยให้พ้นพื้นที่เข้าหัว หากยางครอบแน่นผิดปกติ ให้ตรวจขนาดสายแทนการดึงแรง
⑰ วิธีติดตั้ง US-6002 ทีละขั้นตอน
- ตรวจรหัสและสีของยางครอบให้ตรงกับงาน
- สอดสายผ่านยางครอบก่อนเข้าหัว RJ45
- เลื่อนยางครอบออกจากบริเวณปลายสาย
- ปอกและเรียงตัวนำตามแบบการต่อสายที่กำหนด
- เข้าหัว RJ45 ตามวิธีของหัวรุ่นที่ใช้
- ตรวจว่าหัวจับปลอกสายได้เหมาะสมและทดสอบสาย
- เลื่อนยางครอบมาครอบส่วนท้ายหัวโดยไม่ฝืน
- ทดลองเสียบหัวเข้าพอร์ตจริงและตรวจความพอดี
⑱ ข้อผิดพลาดระหว่างติดตั้งที่ควรหลีกเลี่ยง
ปัญหาที่พบบ่อยคือเข้าหัวเสร็จแล้วลืมสวมยางครอบ สวมกลับด้าน หรือใช้กับหัวที่รูปทรงไม่พอดี หากทำสายหลายสี ควรแยกถุงตาม SKU และตรวจรายการก่อนเริ่มแต่ละชุด เพื่อให้ปลายสายตรงกับแผนรหัสสี
⑲ Setup หลังประกอบต้องทำอะไร
ยางครอบไม่มีเมนูตั้งค่า หลังประกอบให้ตรวจว่าหัวเสียบพอร์ตได้สุด กระเดื่องล็อกทำงาน และไม่ชนหัวข้างเคียง จากนั้นตรวจสถานะลิงก์ของอุปกรณ์ การตั้งค่า IP, VLAN หรือความเร็วพอร์ตทำที่อุปกรณ์เครือข่ายตามแบบระบบ
⑳ ทดสอบสายหลังเข้าหัวอย่างไร
ตรวจ wire map เพื่อหาสายขาด สายสลับ และการลัดวงจร หากโครงการกำหนดการทดสอบประสิทธิภาพ ให้ใช้เครื่องมือและเกณฑ์รับงานตามที่ระบุ ยางครอบที่ดูเรียบร้อยยืนยันได้เพียงสภาพภายนอก ไม่ยืนยันการสัมผัสของตัวนำภายในหัว
㉑ ถ้าใส่แล้วหัวเสียบพอร์ตไม่สุด
ถอดสายออกมาตรวจตำแหน่งยางครอบ ส่วนท้ายหัว และกระเดื่องก่อน อย่าฝืนดันเข้าพอร์ต หากขยับยางครอบแล้วยังไม่พอดี ให้ตรวจความเข้ากันได้ของหัวกับบูทและเปลี่ยนเป็นรุ่นที่เหมาะสม แล้วทดลองประกอบใหม่ก่อนใช้งาน
㉒ คำถามที่พบบ่อย
ถาม: US-6002 สีอะไร?
ตอบ: สีแดงตามหน้าสินค้า LINK
ถาม: บรรจุกี่ชิ้น?
ตอบ: 10 ชิ้นต่อแพ็ก
ถาม: เป็นยางครอบแบบล็อกหรือไม่?
ตอบ: LINK เรียกรุ่นนี้ว่า Plug Boot ส่วนแบบ Locking Plug Boot สีแดงคือ US-6512
ถาม: มีหัว RJ45 รวมมาด้วยหรือไม่?
ตอบ: รายการสินค้าระบุเป็น Plug Boot ควรจัดซื้อหัว RJ45 แยกตามรายการวัสดุ
ถาม: รองรับสาย OD เท่าไร?
ตอบ: หน้าสินค้าที่ตรวจสอบไม่ได้ระบุช่วง OD ของรุ่นนี้ ควรตรวจความพอดีกับสายจริงก่อนซื้อจำนวนมาก
㉓ สรุปการเลือกซื้อ LINK US-6002
US-6002 เป็นยางครอบหัว RJ45 CAT5e สีแดงของ LINK ในกลุ่ม Plug Boot บรรจุ 10 ชิ้นต่อแพ็ก เหมาะกับงานที่ต้องการครอบส่วนท้ายหัวและใช้สีแดงตามแผนจัดสาย ก่อนสั่งซื้อกับ KK Cable ให้ตรวจรุ่นหัว ขนาดสาย จำนวนปลายที่จะครอบ และความต่างจาก US-6512 เพื่อเลือกสินค้าได้ตรงรายการวัสดุ
