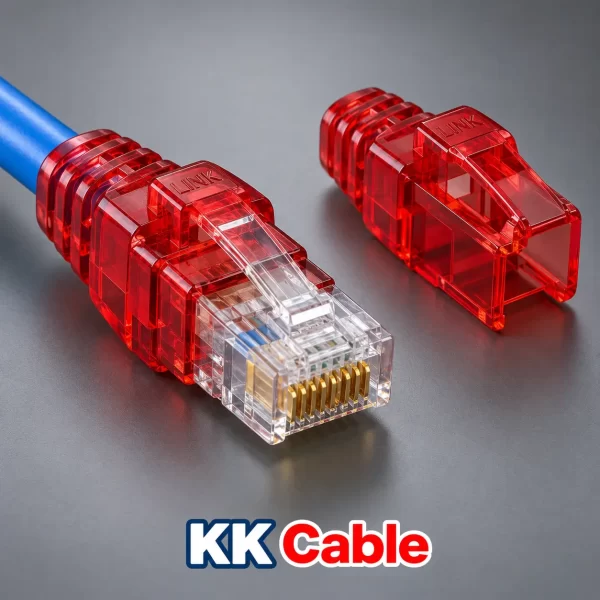

ยางครอบหัว RJ45 LINK CAT6 แบบล็อก สีแดง รุ่น US-6622A เป็น CAT6 NEW CRYSTAL LOCKING PLUG BOOT สำหรับหัวตัวผู้แบบไม่มีชิลด์ตามข้อมูล LINK รองรับสายเส้นผ่านศูนย์กลางภายนอก 5.5–6.5 มม. และบรรจุ 10 ชิ้นต่อแพ็ก หากต้องการใช้สีแดงจำแนกปลายสายในการจัดวัสดุกับ KK Cable ควรตรวจรุ่นหัว ขนาดสาย และจำนวนปลายที่จะครอบให้ตรงกับแผนติดตั้ง
① LINK US-6622A คืออะไร
US-6622A เป็นตัวครอบหัว RJ45 สีแดงแบบล็อกในกลุ่ม CAT6 ของ LINK ผู้ผลิตเรียกว่า Crystal Locking Plug Boot ใช้ประกอบกับหัวตัวผู้และสายที่เข้ากันได้ ตัวครอบไม่มีขาสัมผัสสำหรับส่งสัญญาณและไม่ได้ใช้แทนหัว RJ45
② ข้อมูลทางเทคนิคจาก LINK
- แบรนด์: LINK
- รหัสสินค้า: US-6622A
- ประเภท: CAT6 NEW CRYSTAL LOCKING PLUG BOOT
- สี: แดง
- วัสดุตัวครอบ: Special PC
- ระดับวัสดุที่ระบุ: UL 94V-2
- มีโลโก้ LINK บนตัวผลิตภัณฑ์
- หัวที่รองรับ: CAT6 NEW RJ45 Modular Plug แบบไม่มีชิลด์
- เส้นผ่านศูนย์กลางภายนอกสายที่รองรับ: 5.5–6.5 มม.
- ข้อมูลด้านวัสดุ: RoHS Compliant
- จำนวนบรรจุ: 10 ชิ้นต่อแพ็ก
③ ตัวครอบผลิตจากวัสดุอะไร
เอกสาร LINK สำหรับกลุ่ม US-662XA ระบุวัสดุ Special PC หรือ Polycarbonate แม้ร้านอุปกรณ์มักเรียกสินค้าประเภทนี้ว่า “ยางครอบหัว” แต่ข้อมูลทางเทคนิคของรุ่นนี้ควรใช้วัสดุ PC ตามผู้ผลิต ไม่ใช้สเปก PVC ผสมยางจากกลุ่มยางครอบ CAT5e มาแทน
④ UL 94V-2 เป็นข้อมูลส่วนใด
UL 94V-2 เป็นระดับวัสดุตัวครอบที่ LINK ระบุในเอกสารผลิตภัณฑ์ ข้อมูลนี้ไม่ใช่ผลทดสอบความเร็วของสายหรือการรับรองลิงก์ที่ประกอบเสร็จ คุณภาพการเชื่อมต่อยังต้องตรวจสาย หัว และผลทดสอบร่วมกัน
⑤ สีแดงควรใช้จัดกลุ่มสายอย่างไร
ผู้ดูแลระบบสามารถกำหนดสีแดงให้แทนกลุ่มสายหรือพื้นที่ติดตั้งตามแผนขององค์กรได้ LINK ไม่ได้กำหนดหน้าที่เครือข่ายตายตัวให้สีนี้ ควรบันทึกความหมายในตารางรหัสสีและใช้แนวทางเดียวกันตลอดทั้งโครงการ
⑥ ใช้สีร่วมกับป้ายรหัสสายอย่างไร
หากมีสายสีแดงหลายเส้นในตู้เดียวกัน ให้ติดเลขสายเฉพาะแต่ละเส้นและบันทึกต้นทางกับปลายทาง สีช่วยค้นหากลุ่ม ส่วนเลขสายช่วยระบุพอร์ตที่แน่นอน การใช้ทั้งสองอย่างร่วมกันช่วยให้ตรวจสอบก่อนถอดหรือย้ายสายได้ชัดเจนขึ้น
⑦ Locking Plug Boot หมายถึงอะไร
คำว่า Locking Plug Boot เป็นชื่อรูปแบบตัวครอบของ LINK ใช้ประกอบเข้ากับหัวที่รองรับตามการออกแบบ ไม่ใช่อุปกรณ์ล็อกพอร์ตด้วยกุญแจหรือระบบป้องกันผู้อื่นถอดสาย ก่อนซื้อควรตรวจความเข้ากันได้กับหัวและสายจริง
⑧ รองรับสายขนาดเท่าไร
LINK ระบุเส้นผ่านศูนย์กลางภายนอกสาย 5.5–6.5 มม. หรือ OD 5.5–6.5 มม. ให้ตรวจจากเอกสารสายหรือวัดสายจริงก่อนสั่งซื้อ ตัวเลขนี้เป็นขนาดสายทั้งเส้น ไม่ใช่ขนาดตัวนำ AWG จึงไม่ควรใช้ AWG ตัดสินความพอดีของตัวครอบแทน OD
⑨ รองรับหัว RJ45 ประเภทใด
เอกสารระบุ CAT6 NEW RJ45 Modular Plug แบบไม่มีชิลด์เป็นกลุ่มหัวที่รองรับ ควรตรวจรหัสและรูปทรงส่วนท้ายหัวจริง โดยเฉพาะหัวคนละโครงสร้างหรือหัวเข้าหัวภาคสนามที่อาจมีตัวเรือนขนาดใหญ่กว่าหัวทั่วไป
⑩ ใช้กับหัวแบบมีชิลด์ได้หรือไม่
เอกสาร US-662XA ระบุการรองรับหัวแบบไม่มีชิลด์ หากงานใช้หัวโลหะชิลด์ ให้ตรวจบูทที่ผู้ผลิตกำหนดสำหรับหัวนั้นโดยตรง ไม่ควรฝืนประกอบตัวครอบที่ทำให้หัวปิดไม่สนิทหรือเสียบพอร์ตได้ไม่เต็มระยะ
⑪ ใช้กับ CAT5e หรือ CAT6A ได้หรือไม่
LINK ระบุรุ่นนี้สำหรับ CAT6 NEW RJ45 Modular Plug หากใช้หัว CAT5e หรือ CAT6A ให้ตรวจตัวครอบที่ตรงกับหัวรุ่นนั้นก่อน แม้สายมี OD อยู่ในช่วง 5.5–6.5 มม. ก็ยังต้องตรวจรูปทรงหัวและตำแหน่งประกอบร่วมกัน
⑫ ตัวครอบเพิ่มความเร็วสายหรือไม่
ตัวครอบไม่มีหน้าสัมผัสไฟฟ้าและไม่ได้เพิ่มความเร็วลิงก์ ประสิทธิภาพของสายที่ประกอบเสร็จขึ้นกับสาย หัว RJ45 วิธีเข้าหัว ระยะติดตั้ง และอุปกรณ์ การใช้ตัวครอบ CAT6 ไม่ทำให้สายหรือหัวที่ไม่ผ่านเกณฑ์กลายเป็นระบบ CAT6 โดยอัตโนมัติ
⑬ เหมาะกับงานทำสายแบบใด
เหมาะสำหรับพิจารณาในงานประกอบสายที่ใช้หัว CAT6 NEW RJ45 แบบไม่มีชิลด์และสาย OD 5.5–6.5 มม. เช่น สายตัดตามระยะจริงหรือ Patch Cord ที่เข้าหัวเอง หากโครงการใช้สีแดงเป็นรหัสกลุ่มสาย ให้ตรวจสีและป้ายสายหลังประกอบทุกเส้น
⑭ คำนวณจำนวนแพ็กอย่างไร
LINK ระบุ 10 ชิ้นต่อแพ็ก หากทำสาย 18 เส้นและใส่ตัวครอบสองปลาย จะใช้ 36 ชิ้น จึงต้องเตรียมอย่างน้อย 4 แพ็ก รวม 40 ชิ้น หากครอบด้านเดียวต่อเส้น จะใช้ 18 ชิ้น หรืออย่างน้อย 2 แพ็ก ให้นับจำนวนปลายที่จะครอบก่อนคำนวณวัสดุ
⑮ ก่อนติดตั้งต้องตรวจอะไร
- ฉลากระบุ LINK US-6622A สีแดง
- สายมี OD อยู่ในช่วง 5.5–6.5 มม.
- หัวเป็น CAT6 NEW RJ45 แบบไม่มีชิลด์ที่รองรับ
- ตัวครอบไม่มีรอยแตกหรือชิ้นส่วนเสียรูป
- จำนวนตัวครอบครบตามจำนวนปลายสาย
- เครื่องมือเข้าหัวและเครื่องทดสอบพร้อมใช้งาน
เมื่อเตรียมรายการกับ KK Cable ให้แจ้งรหัสหัวและรหัสสาย พร้อมสีที่ต้องการ เพื่อช่วยตรวจชุดอุปกรณ์ให้ตรงกันก่อนเริ่มงาน
⑯ เตรียมสายและตัวครอบก่อนประกอบ
ตัดสายตามระยะ ตรวจปลายสายไม่ให้เปลือกฉีกหรือถูกกดทับ ดูทิศทางประกอบของตัวครอบก่อนเข้าหัว และเตรียมชิ้นส่วนที่ต้องสวมผ่านสายไว้ตามลำดับ หากใช้รุ่นนี้ครั้งแรก ควรลองประกอบหนึ่งชุดและตรวจการเสียบพอร์ตก่อนทำสายจำนวนมาก
⑰ วิธีติดตั้ง US-6622A
- ตรวจรุ่นหัวและ OD ของสายให้ตรงกับข้อมูล LINK
- ตรวจทิศทางและลำดับประกอบของตัวครอบกับหัวจริง
- เตรียมตัวครอบบนสายก่อนเข้าหัวตามรูปแบบชิ้นส่วน
- ปอกและเรียงตัวนำตามวิธีของหัว RJ45 ที่เลือกใช้
- เข้าหัวแล้วตรวจการจับปลอกสายของตัวหัว
- ทดสอบสายเพื่อหาสายขาด สายสลับ หรือการลัดวงจร
- ประกอบตัวครอบบริเวณท้ายหัวให้เข้าตำแหน่งโดยไม่ฝืน
- ทดลองเสียบและถอดที่พอร์ตจริง
จุดล็อกและทิศทางประกอบควรตรวจจากชิ้นส่วนจริงหรือภาพคำแนะนำของ LINK ไม่ใช้วิธีของบูทคนละโครงสร้างแทนกัน
⑱ ข้อผิดพลาดที่ควรหลีกเลี่ยง
อย่าเลือกจากชื่อ CAT6 เพียงอย่างเดียวโดยไม่ตรวจ OD อย่าฝืนใช้กับหัวชิลด์หรือหัวตัวเรือนใหญ่ และอย่าบังคับกดตัวครอบเมื่อชิ้นส่วนอยู่ผิดตำแหน่ง หากแน่นผิดปกติ ให้หยุดตรวจรุ่นและลำดับประกอบก่อน
⑲ Setup หลังติดตั้งต้องทำอะไร
ตัวครอบไม่มีเมนูตั้งค่า หลังติดตั้งให้ตรวจว่าหัวเสียบพอร์ตได้สุด กระเดื่องหัวใช้งานได้ และตัวครอบไม่ชนหัวข้างเคียง จากนั้นตรวจสถานะลิงก์และการสื่อสารจริง การตั้งค่า IP, VLAN หรือค่าพอร์ตทำที่อุปกรณ์เครือข่ายตามแบบระบบ
⑳ ทดสอบสายหลังประกอบอย่างไร
ตรวจ wire map เพื่อหาสายขาด สายสลับ และการลัดวงจร หากโครงการกำหนดการทดสอบประสิทธิภาพ CAT6 ให้ใช้เครื่องมือและเกณฑ์ตามเอกสารรับงาน ความเรียบร้อยของตัวครอบภายนอกไม่ยืนยันว่าการเข้าหัวภายในผ่านเกณฑ์ทั้งหมด
㉑ US-6622A ต่างจาก US-6512 อย่างไร
US-6622A เป็น Crystal Locking Plug Boot สีแดงสำหรับหัว CAT6 NEW RJ45 แบบไม่มีชิลด์ รองรับสาย OD 5.5–6.5 มม. และใช้วัสดุ PC ส่วน US-6512 อยู่ในกลุ่ม CAT5e Locking Plug Boot ซึ่งมีสเปกของตนเอง ควรเลือกตามหัวและสายจริง ไม่ใช้แทนกันเพียงเพราะทั้งสองรุ่นเป็นสีแดง
㉒ คำถามที่พบบ่อย
ถาม: US-6622A สีอะไร?
ตอบ: สีแดงตามหน้าสินค้าและเอกสาร LINK
ถาม: รองรับสายขนาดเท่าไร?
ตอบ: OD 5.5–6.5 มม.
ถาม: ตัวครอบทำจากวัสดุอะไร?
ตอบ: Special PC ระดับ UL 94V-2 ตามเอกสาร LINK
ถาม: บรรจุกี่ชิ้น?
ตอบ: 10 ชิ้นต่อแพ็ก
ถาม: รองรับหัวชิลด์หรือไม่?
ตอบ: เอกสารระบุหัว CAT6 NEW RJ45 Modular Plug แบบไม่มีชิลด์
㉓ สรุปการเลือกซื้อ LINK US-6622A
US-6622A เป็นตัวครอบหัว RJ45 CAT6 แบบล็อกสีแดงของ LINK สำหรับหัว NEW RJ45 แบบไม่มีชิลด์และสาย OD 5.5–6.5 มม. ใช้วัสดุ PC และบรรจุ 10 ชิ้นต่อแพ็ก ก่อนสั่งซื้อกับ KK Cable ให้ตรวจรหัสหัว รหัสสาย จำนวนปลายที่จะครอบ และแผนรหัสสี เพื่อเลือกอุปกรณ์ได้ตรงงาน
