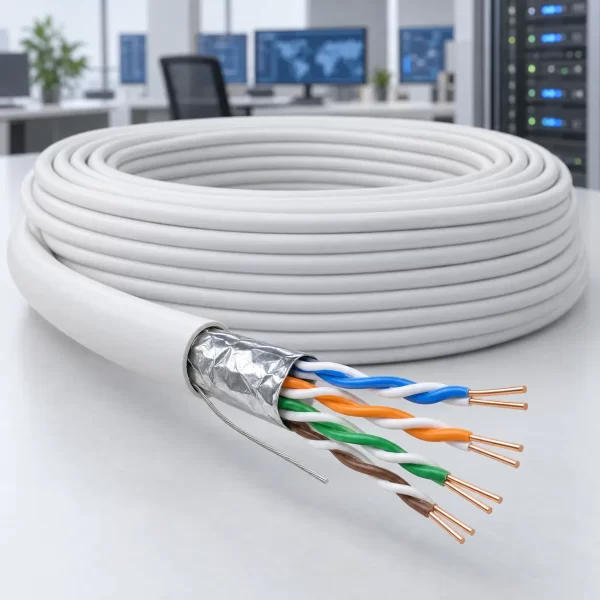

สายแลน LINK CAT5e Indoor F/UTP รุ่น US-9035 ยกม้วน 305 เมตร
LINK US-9035 เป็นสายแลน CAT5e สำหรับติดตั้งภายในอาคาร ใช้โครงสร้างแบบ F/UTP โดยมีแผ่นฟอยล์หุ้มรวมรอบคู่สายทั้ง 4 คู่ ช่วยลดผลกระทบจากสัญญาณรบกวนภายนอก เหมาะกับพื้นที่ซึ่งมีอุปกรณ์ไฟฟ้า สายกำลัง หรือเครื่องจักรอยู่ใกล้ระบบเครือข่าย
ตัวสายใช้ทองแดงแกนเดี่ยวขนาด 24 AWG รองรับแบนด์วิดท์ 350 MHz เปลือก CMR สีขาว ความยาว 305 เมตร เหมาะสำหรับระบบ LAN ภายในสำนักงาน โรงงาน ห้องควบคุม ห้องเซิร์ฟเวอร์ และงานที่ต้องการสาย CAT5e แบบมี Shield
จุดเด่นของ LINK US-9035
- สายแลนมาตรฐาน CAT5e
- โครงสร้างแบบ F/UTP
- มีฟอยล์หุ้มรวมรอบคู่สายทั้ง 4 คู่
- ช่วยลดผลกระทบจากสัญญาณรบกวนภายนอก
- รองรับแบนด์วิดท์ 350 MHz
- รองรับระบบ Gigabit Ethernet เมื่อติดตั้งตามมาตรฐาน
- ตัวนำทองแดงแกนเดี่ยวขนาด 24 AWG
- เหมาะสำหรับเดินสายแบบถาวร
- เปลือก CMR สีขาว
- ใช้งานภายในอาคาร
- ความยาว 305 เมตร
F/UTP คืออะไร
F/UTP เป็นโครงสร้างสายที่มีแผ่นฟอยล์หุ้มรวมรอบคู่สายตีเกลียวทั้ง 4 คู่ แต่ภายในแต่ละคู่ไม่มีฟอยล์หุ้มแยกของตัวเอง
ชั้นฟอยล์ช่วยลดผลกระทบจากคลื่นแม่เหล็กไฟฟ้าและสัญญาณรบกวนจากภายนอก เหมาะกับบริเวณที่มีสายไฟ อุปกรณ์ไฟฟ้า มอเตอร์ หรือเครื่องจักรจำนวนมาก อย่างไรก็ตาม ประสิทธิภาพของ Shield จะขึ้นอยู่กับการเลือกอุปกรณ์และวิธีติดตั้งที่ถูกต้องด้วย
แตกต่างจากสาย UTP อย่างไร
สาย UTP ทั่วไปไม่มีชั้นฟอยล์โลหะ จึงติดตั้งง่ายและไม่ต้องจัดการระบบกราวด์สำหรับ Shield เหมาะกับบ้านและสำนักงานทั่วไปที่มีสัญญาณรบกวนไม่มาก
US-9035 แบบ F/UTP มีฟอยล์หุ้มรวมรอบคู่สาย จึงเหมาะกับพื้นที่ที่ต้องการป้องกันสัญญาณรบกวนเพิ่มขึ้น แต่ควรใช้ร่วมกับ Keystone Jack, Patch Panel และอุปกรณ์เชื่อมต่อแบบ Shielded พร้อมติดตั้งระบบกราวด์อย่างถูกต้อง
การใช้สาย Shielded ร่วมกับอุปกรณ์ Unshielded หรือไม่ต่อกราวด์ตามหลักวิชาชีพ อาจทำให้ชั้น Shield ทำงานได้ไม่เต็มประสิทธิภาพ
เหมาะสำหรับงานประเภทใด
- ระบบ LAN ภายในสำนักงาน
- โรงงานและพื้นที่ใกล้เครื่องจักร
- ห้องควบคุมและห้องระบบ
- ห้องเซิร์ฟเวอร์
- ระบบกล้องวงจรปิดแบบ IP
- เชื่อมต่อ Network Switch และอุปกรณ์เครือข่าย
- ระบบที่เดินสายใกล้อุปกรณ์ไฟฟ้า
- โครงการที่ระบุให้ใช้สาย CAT5e แบบ Shielded
- งานเดินสายถาวรภายในรางหรือบนฝ้า
ควรใช้อุปกรณ์แบบ Shielded ทั้งระบบหรือไม่
หากต้องการให้ชั้นฟอยล์ทำหน้าที่ลดสัญญาณรบกวนอย่างเหมาะสม ควรใช้อุปกรณ์แบบ Shielded ให้ต่อเนื่องตลอดเส้นทาง เช่น
- Keystone Jack แบบ Shielded
- Patch Panel แบบ Shielded
- หัว RJ45 หรือ Field Plug ที่รองรับสาย Shielded
- Patch Cord แบบ Shielded
- ระบบกราวด์ที่ติดตั้งตามหลักวิชาชีพ
ก่อนติดตั้งควรตรวจสอบแบบระบบและข้อกำหนดเรื่องการต่อกราวด์ โดยเฉพาะงานในโรงงาน ห้องเครื่อง และพื้นที่ซึ่งมีอุปกรณ์ไฟฟ้ากำลังสูง
แตกต่างจาก LINK US-9015LSZH อย่างไร
US-9035 เป็นสาย CAT5e แบบ F/UTP มีฟอยล์หุ้มรวมรอบคู่สาย ใช้เปลือก CMR และเหมาะกับพื้นที่ซึ่งมีโอกาสเกิดสัญญาณรบกวน
US-9015LSZH เป็นสาย CAT5e แบบ UTP ไม่มีฟอยล์ จุดเด่นคือเปลือก LSZH ซึ่งเกิดควันน้อยและไม่มีสารฮาโลเจนเมื่อสัมผัสเปลวไฟ
ดังนั้น US-9035 เน้นการลดสัญญาณรบกวน ส่วน US-9015LSZH เน้นคุณสมบัติของเปลือกสายและความปลอดภัยภายในอาคาร
ข้อมูลทางเทคนิค
มาตรฐานสาย: CAT5e
โครงสร้างสาย: F/UTP
จำนวนคู่สาย: 4 คู่ / 8 เส้น
แบนด์วิดท์: 350 MHz
อิมพีแดนซ์: 100 Ohm
ลักษณะตัวนำ: Solid
ขนาดตัวนำ: 24 AWG
วัสดุตัวนำ: Solid Bare Copper
ชิลด์ป้องกัน: ฟอยล์หุ้มรวมรอบคู่สาย
ประเภทการติดตั้ง: ภายในอาคาร
ระดับเปลือกสาย: CMR
สี: ขาว
ความยาว: 305 เมตร
ข้อมูลจำเพาะ
- แบรนด์: LINK
- รุ่น: US-9035
- มาตรฐานสาย: CAT5e
- ประเภทสาย: F/UTP
- จำนวนคู่สาย: 4 คู่ รวม 8 เส้น
- แบนด์วิดท์: 350 MHz
- ความต้านทาน: 100 โอห์ม
- รูปแบบตัวนำ: Solid
- ขนาดตัวนำ: 24 AWG
- วัสดุตัวนำ: Solid Bare Copper
- ชั้นป้องกัน: ฟอยล์หุ้มรวมรอบคู่สาย
- การใช้งาน: Indoor
- ระดับเปลือกสาย: CMR
- สี: ขาว
- ความยาว: 305 เมตร
คำแนะนำก่อนติดตั้ง
ควรเดินสายแยกจากสายไฟแรงดันสูงเท่าที่สามารถทำได้ แม้สายจะมีชั้นฟอยล์ป้องกันก็ตาม หลีกเลี่ยงการดึงสายแรงเกินไป การหักงอสายมากเกินกำหนด และการคลายเกลียวคู่สายเป็นระยะยาวขณะเข้าสาย
หลังติดตั้งควรทดสอบทุกเส้นด้วยเครื่องทดสอบที่เหมาะกับมาตรฐาน CAT5e และตรวจสอบความต่อเนื่องของ Shield รวมถึงระบบกราวด์ตามแบบงาน
รุ่นนี้ผลิตสำหรับใช้งานภายในอาคาร ไม่ควรติดตั้งในบริเวณที่โดนแสงแดด ฝน หรือความชื้นโดยตรง หากต้องใช้งานกลางแจ้งควรเลือกรุ่น Outdoor เช่น US-9035PE
สั่งซื้อ LINK US-9035 ในขอนแก่น
KKCABLE จำหน่ายสายแลน LINK CAT5e Indoor F/UTP รุ่น US-9035 ความยาว 305 เมตร สำหรับสำนักงาน โรงงาน ห้องระบบ กล้อง IP และโครงการเครือข่ายในขอนแก่น กรุณาสอบถามราคาและตรวจสอบสินค้าคงเหลือก่อนสั่งซื้อ
