สายแลน LINK CAT6 UTP Stranded รุ่น US-9126LSZH เป็นสายแลนแกนฝอยสำหรับนำไปผลิตสาย Patch Cord ตามความยาวที่ต้องการ รองรับแบนด์วิดท์สูงสุด 600 MHz ตัวนำทองแดงแท้แบบแกนฝอยขนาด 24 AWG มีความอ่อนตัวกว่าสายแกนเดี่ยว เหมาะสำหรับเชื่อมต่ออุปกรณ์เครือข่ายภายในอาคาร ลูกค้าในขอนแก่นสามารถสอบถามสินค้าและอุปกรณ์เข้าหัวที่เหมาะสมได้จาก KK Cable

① รายละเอียดสินค้า

LINK US-9126LSZH เป็นสายเครือข่ายมาตรฐาน Category 6 ชนิด U/UTP ภายในประกอบด้วยสายทองแดงแกนฝอยจำนวน 4 คู่ หรือ 8 เส้น ไม่มีฟอยล์และตาข่ายโลหะหุ้มป้องกันสัญญาณรบกวน ตัวสายบรรจุในกล่อง Reelex ความยาว 305 เมตร ช่วยให้ดึงสายออกมาใช้งานและตัดตามความยาวได้สะดวก

สายรุ่นนี้ผลิตขึ้นสำหรับงาน Patch Cord โดยเฉพาะ จึงเหมาะกับการเชื่อมต่อระหว่าง Patch Panel กับ Network Switch ภายในตู้แร็ก หรือเชื่อมต่อเต้ารับเครือข่ายกับคอมพิวเตอร์ โทรศัพท์ IP กล้อง IP และอุปกรณ์เครือข่ายอื่นๆ

เปลือกสายเป็นวัสดุ LSZH ซึ่งปล่อยควันและก๊าซฮาโลเจนน้อยเมื่อได้รับความร้อนหรือเกิดเพลิงไหม้ เหมาะกับพื้นที่ภายในอาคารที่ให้ความสำคัญกับความปลอดภัย เช่น สำนักงาน ห้องควบคุม ห้องเซิร์ฟเวอร์ และศูนย์ข้อมูล

② จุดเด่นของสินค้า

สายแลน CAT6 ชนิดแกนฝอยสำหรับผลิตสาย Patch Cord
รองรับแบนด์วิดท์สูงสุด 600 MHz
ตัวนำทองแดงแท้แบบแกนฝอยขนาด 24 AWG
มีความยืดหยุ่นและโค้งงอได้ดีกว่าสายแกนเดี่ยว
เหมาะกับจุดเชื่อมต่อที่มีการเคลื่อนย้ายหรือถอดเสียบบ่อย
เปลือก LSZH ปล่อยควันและก๊าซฮาโลเจนน้อย
โครงสร้าง U/UTP ไม่มีชิลด์ ใช้งานและเข้าหัวได้สะดวก
สีฟ้าช่วยแยกประเภทสายภายในตู้แร็กได้ง่าย
บรรจุแบบ Reelex ความยาว 305 เมตร
สามารถตัดและประกอบสายตามความยาวที่หน้างานต้องการได้

③ ข้อมูลทางเทคนิค

ยี่ห้อ: LINK
รุ่น: US-9126LSZH
ประเภทสาย: CAT6 UTP Stranded Patch Cable
โครงสร้างการป้องกัน: U/UTP ไม่มีฟอยล์หรือตาข่ายโลหะ
จำนวนคู่สาย: 4 คู่ รวม 8 เส้น
วัสดุตัวนำ: ทองแดงเปลือยแบบแกนฝอย
ขนาดตัวนำ: 24 AWG
แบนด์วิดท์: สูงสุด 600 MHz
วัสดุเปลือก: LSZH
สีเปลือก: สีฟ้า
ความยาว: 305 เมตร
รูปแบบบรรจุ: กล่อง Reelex
หัวเชื่อมต่อ: ไม่มี ต้องเข้าหัวเพิ่มเติม
สายสลิง: ไม่มี
สายไฟในตัว: ไม่มี
พื้นที่ใช้งาน: ภายในอาคาร

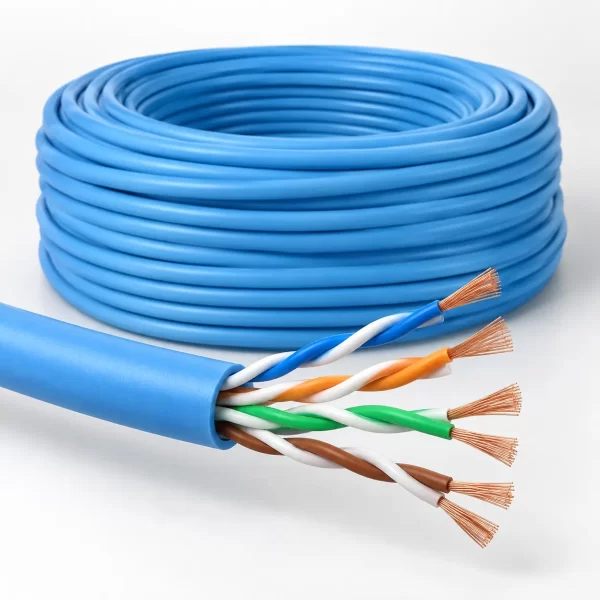

④ โครงสร้างสายและวัสดุ

ตัวนำทองแดงแท้แบบแกนฝอย 24 AWG
สายสัญญาณจำนวน 8 เส้น จัดเป็นคู่บิดเกลียว 4 คู่
คู่สายมาตรฐานประกอบด้วยสีฟ้า สีส้ม สีเขียว และสีน้ำตาล
เป็นสาย U/UTP ไม่มีชิลด์โลหะหุ้มคู่สาย
เปลือกชั้นนอกผลิตจากวัสดุ LSZH สีฟ้า
ออกแบบให้มีความอ่อนตัวเหมาะสำหรับทำสาย Patch Cord

Stranded Copper หมายถึงตัวนำแต่ละเส้นประกอบขึ้นจากเส้นทองแดงขนาดเล็กหลายเส้นรวมกัน ทำให้สายยืดหยุ่นและทนต่อการขยับได้ดีกว่าสาย Solid Copper แต่มีการสูญเสียสัญญาณมากกว่า จึงควรใช้เป็นสายเชื่อมต่อระยะสั้นตามวัตถุประสงค์ของสาย Patch Cord

⑤ ประสิทธิภาพและมาตรฐานที่รองรับ

ANSI/TIA-568-C.2 Category 6
ISO/IEC 11801:2002 Class E
EN 50173-1 Category 6
ICEA S-102-700 Category 6
EN 50288-6-1
NEMA WC 66
IEC 61156-5
IEC 60332-1
ETL และ 3P Verified ตามมาตรฐาน CAT6
RoHS Compliant
รองรับ Gigabit Ethernet
รองรับ PoE และ PoE+ ตามมาตรฐาน IEEE 802.3af/at

สาย CAT6 สามารถรองรับ 10 Gigabit Ethernet ได้ในระยะทางที่จำกัด ทั้งนี้ความเร็วจริงขึ้นอยู่กับความยาวสาย คุณภาพของหัว RJ45 วิธีการเข้าหัว อุปกรณ์ต้นทางและปลายทาง รวมถึงสัญญาณรบกวนในพื้นที่ติดตั้ง

⑥ เหมาะสำหรับงานประเภทใด

ผลิตสาย LAN Patch Cord ตามความยาวที่ต้องการ
เชื่อมต่อ Patch Panel เข้ากับ Network Switch
จัดสายภายในตู้แร็กและตู้สื่อสาร
เชื่อมต่อเต้ารับ LAN กับคอมพิวเตอร์
เชื่อมต่อเราเตอร์ โมเด็ม และอุปกรณ์กระจายสัญญาณ
เชื่อมต่อโทรศัพท์ IP และกล้องวงจรปิด IP
เชื่อมต่ออุปกรณ์ PoE และ PoE+
งานที่สายมีการเคลื่อนย้าย โค้งงอ หรือถอดเสียบบ่อย
สำนักงาน ห้องเซิร์ฟเวอร์ และศูนย์ข้อมูล
งานภายในลิฟต์ที่ต้องใช้สายอ่อนตัวและได้รับการออกแบบอย่างเหมาะสม

สำหรับการตัดสายประกอบใช้งานเอง ควรเลือกหัว RJ45 ที่รองรับสายแกนฝอย 24 AWG หากไม่แน่ใจเรื่องชนิดหัวหรือเครื่องมือ สามารถขอคำแนะนำจาก KK Cable ก่อนสั่งซื้อได้

⑦ อุปกรณ์ที่ใช้ร่วมกัน

หัว RJ45 CAT6 สำหรับสายแกนฝอย 24 AWG
ปลอกหุ้มหัว RJ45 หรือ Boot Cover
คีมย้ำหัว RJ45 ที่รองรับหัวชนิดเดียวกับที่เลือกใช้
Network Cable Tester
Patch Panel CAT6
Network Switch และ PoE Switch
เราเตอร์และ Wireless Access Point
คอมพิวเตอร์ โทรศัพท์ IP และกล้อง IP
อุปกรณ์จัดระเบียบสายภายในตู้แร็ก

⑧ วิธีเลือกหัว RJ45 และการเข้าหัว

เลือกหัว RJ45 CAT6 ที่ระบุว่ารองรับสาย Stranded ขนาด 24 AWG
ตรวจสอบเส้นผ่านศูนย์กลางสายและขนาดรูของหัว RJ45 ให้เข้ากัน
วัดและตัดสายตามความยาวที่ต้องการโดยเผื่อระยะใช้งานเล็กน้อย
ปอกเปลือกชั้นนอกอย่างระมัดระวังโดยไม่ทำให้ฉนวนตัวนำเสียหาย
เรียงสีสายตามมาตรฐาน T568A หรือ T568B ให้เหมือนกันทั้งสองด้าน
คลายเกลียวคู่สายเฉพาะระยะที่จำเป็นก่อนสอดเข้าหัว
ตรวจสอบให้ตัวนำทั้ง 8 เส้นเข้าถึงปลายหน้าสัมผัสของหัว RJ45
ย้ำหัวด้วยคีมที่เหมาะสมและตรวจดูจุดยึดเปลือกสาย
ทดสอบการเรียงสายและความต่อเนื่องด้วยเครื่องทดสอบทุกเส้น

⑨ ข้อแนะนำและข้อควรระวัง

ควรใช้สำหรับผลิตสาย Patch Cord และงานเชื่อมต่อระยะสั้น
ไม่แนะนำให้ใช้แทนสายแกนเดี่ยวสำหรับเดิน Horizontal Cabling ระยะไกล
ไม่ควรติดตั้งภายนอกอาคาร เพราะเปลือก LSZH ไม่ใช่เปลือก Outdoor PE
หลีกเลี่ยงบริเวณที่โดนน้ำ ความชื้นสูง แสงแดด และรังสี UV โดยตรง
ไม่ควรดึงสายแรง บิดสาย หรือหักสายเป็นมุมแคบเกินไป
ควรแยกแนวสายออกจากสายไฟกำลังและแหล่งกำเนิดสัญญาณรบกวน
ใช้หัว RJ45 สำหรับสายแกนฝอยโดยเฉพาะ ไม่ควรใช้หัวที่ออกแบบเฉพาะสายแกนเดี่ยว
การรองรับ PoE ขึ้นอยู่กับระยะสาย คุณภาพการเข้าหัว และกำลังไฟของอุปกรณ์
ควรทดสอบสายทุกเส้นหลังประกอบเสร็จและก่อนนำไปใช้งานจริง

⑩ สิ่งที่ได้รับ

สายแลน LINK CAT6 UTP Stranded รุ่น US-9126LSZH จำนวน 1 กล่อง
ความยาวสายรวม 305 เมตร

หมายเหตุ: สินค้าเป็นสายเปล่ายังไม่ได้เข้าหัว RJ45 ภายในชุดไม่มีหัว RJ45 คีมย้ำ ปลอกหุ้มหัว และเครื่องทดสอบสาย

⑪ เปรียบเทียบกับรุ่นใกล้เคียง

US-9126LSZH: CAT6 แกนฝอย 24 AWG เปลือก LSZH สีฟ้า เหมาะสำหรับผลิตสาย Patch Cord
US-9116LSZH: CAT6 แกนเดี่ยว เหมาะสำหรับเดินระบบเครือข่ายแบบถาวรภายในอาคาร
US-9025LSZH: CAT5e แกนฝอย เหมาะสำหรับผลิตสาย Patch Cord ที่ใช้มาตรฐาน CAT5e

⑫ คำถามที่พบบ่อย

US-9126LSZH แตกต่างจาก US-9116LSZH อย่างไร?

US-9126LSZH เป็นสายทองแดงแกนฝอย 24 AWG มีความอ่อนตัว เหมาะสำหรับผลิต Patch Cord ส่วน US-9116LSZH เป็นสายแกนเดี่ยวสำหรับเดินระบบเครือข่ายแบบถาวร

สินค้ามีหัว RJ45 มาให้หรือไม่?

ไม่มี สินค้าเป็นสายเปล่าความยาว 305 เมตร ผู้ใช้งานต้องตัดสายและติดตั้งหัว RJ45 เพิ่มเติมตามความยาวที่ต้องการ

ควรใช้หัว RJ45 แบบใด?

ควรใช้หัว RJ45 CAT6 ที่ออกแบบให้รองรับสายทองแดงแกนฝอยขนาด 24 AWG และต้องตรวจสอบขนาดสายที่หัวรองรับก่อนสั่งซื้อ

สายรุ่นนี้ใช้เดินฝังผนังได้หรือไม่?

แม้สามารถส่งสัญญาณเครือข่ายได้ แต่ไม่ใช่ตัวเลือกที่เหมาะที่สุดสำหรับการเดินสายถาวรระยะไกล ควรใช้สาย CAT6 แบบแกนเดี่ยวสำหรับ Horizontal Cabling และใช้รุ่นนี้เป็นสาย Patch Cord บริเวณปลายทาง

ใช้ภายนอกอาคารได้หรือไม่?

ไม่แนะนำ เนื่องจากเป็นสาย Indoor เปลือก LSZH ไม่ได้ออกแบบให้ทนแสงแดด รังสี UV และสภาพอากาศเหมือนสาย Outdoor ที่ใช้เปลือก PE

รองรับ PoE หรือไม่?

รองรับ PoE และ PoE+ ตามมาตรฐาน IEEE 802.3af/at แต่ควรควบคุมความยาว ใช้หัวต่อคุณภาพดี และประกอบสายอย่างถูกต้อง โดยเฉพาะเมื่อจ่ายไฟให้กับอุปกรณ์ที่ใช้กำลังสูง

สายแกนฝอยดีกว่าสายแกนเดี่ยวหรือไม่?

ไม่มีชนิดใดดีกว่าในทุกงาน สายแกนฝอยเหมาะกับ Patch Cord และจุดที่มีการขยับ ส่วนสายแกนเดี่ยวเหมาะกับการเดินระบบถาวรและการส่งสัญญาณระยะไกลกว่า จึงควรเลือกให้ตรงกับลักษณะการติดตั้ง

ก่อนสั่งซื้อควรตรวจสอบว่าต้องการสายแกนฝอยสำหรับทำ Patch Cord จริง รวมถึงเลือกหัว RJ45 และเครื่องมือให้ตรงกับสาย หากต้องการตรวจสอบอุปกรณ์ที่เข้ากันได้ สามารถสอบถาม KK Cable ได้ก่อนดำเนินการติดตั้ง
