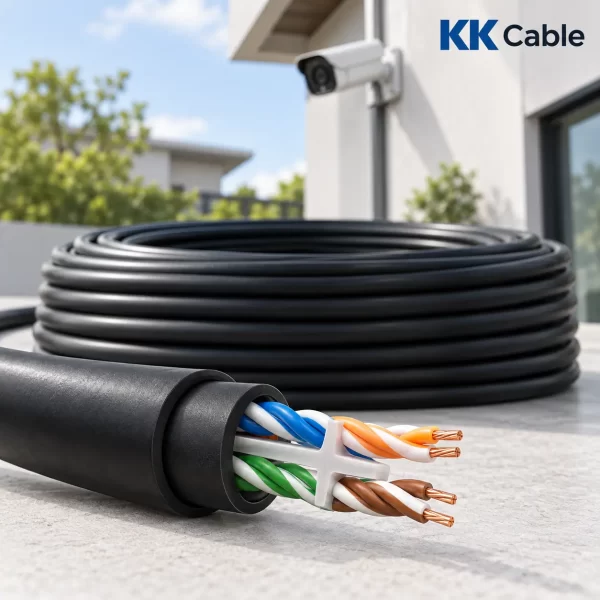

สายแลน LINK CAT6A UTP Outdoor รุ่น US-9156AOUT เป็นสายเครือข่ายความเร็วสูงสำหรับติดตั้งภายนอกอาคาร รองรับ 10 Gigabit Ethernet และแบนด์วิดท์สูงสุด 500MHz ใช้ตัวนำทองแดงแท้แบบแกนเดี่ยวขนาด 23AWG พร้อมโครงสร้างเปลือกสองชั้น Double Jacket ช่วยเพิ่มความแข็งแรงและปกป้องสายจากสภาพแวดล้อมภายนอก ลูกค้าในขอนแก่นสามารถสอบถามสินค้าและอุปกรณ์ติดตั้งจาก KK Cable ได้ก่อนสั่งซื้อ

① รายละเอียดสินค้า

LINK US-9156AOUT เป็นสายมาตรฐาน Category 6A ชนิด U/UTP จำนวน 4 คู่สาย รวม 8 เส้น ไม่มีฟอยล์หรือตาข่ายโลหะหุ้มป้องกันสัญญาณรบกวน ภายในมี Cross Filler ช่วยแยกคู่สาย รักษารูปทรง และลดการรบกวนระหว่างคู่สาย

สายมีเปลือกสองชั้น โดยเปลือกชั้นในผลิตจาก FR-PVC และเปลือกชั้นนอกผลิตจาก UV-Proof PE สีดำ ช่วยเพิ่มความทนทานต่อแสงแดด รังสี UV และสภาพอากาศ เหมาะสำหรับระบบเครือข่ายและกล้องวงจรปิด IP ภายนอกอาคาร

② จุดเด่นของสินค้า

สายแลน CAT6A ชนิด U/UTP สำหรับภายนอกอาคาร
รองรับความเร็วเครือข่าย 10Gbps
รองรับแบนด์วิดท์สูงสุด 500MHz
ตัวนำทองแดงแท้แบบแกนเดี่ยวขนาด 23AWG
มี Cross Filler ช่วยแยกคู่สาย
โครงสร้าง Double Jacket เพิ่มความแข็งแรง
เปลือกชั้นใน FR-PVC สีดำ
เปลือกชั้นนอก UV-Proof PE สีดำ
รองรับ PoE, PoE+ และ PoE++
เหมาะสำหรับงานเครือข่ายและกล้อง IP ภายนอกอาคาร
ความยาว 305 เมตร บรรจุแบบม้วน

③ ข้อมูลทางเทคนิค

ยี่ห้อ: LINK
รุ่น: US-9156AOUT
มาตรฐานสาย: Category 6A
โครงสร้างสาย: U/UTP ไม่มีชิลด์โลหะ
จำนวนคู่สาย: 4 คู่ รวม 8 เส้น
วัสดุตัวนำ: Solid Bare Copper
ขนาดตัวนำ: 23AWG
วัสดุฉนวนตัวนำ: HDPE
ขนาดฉนวน: 1.08 ± 0.03 มิลลิเมตร
ตัวแบ่งคู่สาย: PE Cross Filler
Protection Tape: Polyester Tape
เปลือกชั้นใน: FR-PVC สีดำ
ความหนาเปลือกชั้นใน: 0.50 ± 0.05 มิลลิเมตร
เส้นผ่านศูนย์กลางเปลือกชั้นใน: 7.20 ± 0.2 มิลลิเมตร
เปลือกชั้นนอก: UV-Proof PE สีดำ
ความหนาเปลือกชั้นนอก: 0.50 ± 0.05 มิลลิเมตร
เส้นผ่านศูนย์กลางรวม: 8.20 ± 0.3 มิลลิเมตร
ระดับการลามไฟ: CMX
แบนด์วิดท์: สูงสุด 500MHz
อิมพีแดนซ์: 100 ± 5 โอห์ม ที่ความถี่ 1–500MHz
Mutual Capacitance: ไม่เกิน 5.6 nF/100 เมตร
Capacitance Unbalance: ไม่เกิน 330 pF/100 เมตร
DC Resistance: ไม่เกิน 9.38 โอห์ม/100 เมตร
DC Resistance Unbalance: ไม่เกิน 4%
Propagation Delay: ไม่เกิน 534 ns/100 เมตร ที่ 500MHz
Delay Skew: ไม่เกิน 40 ns
NVP: 69%
แรงดึงสูงสุด: 700 นิวตัน
รัศมีโค้งงอขั้นต่ำ: 8 เท่าของเส้นผ่านศูนย์กลางสาย
อุณหภูมิติดตั้งและใช้งาน: -20°C ถึง 75°C
อุณหภูมิจัดเก็บ: -20°C ถึง 80°C
ความยาว: 305 เมตร
สี: สีดำ
สายสลิง: ไม่มี
สายไฟในตัว: ไม่มี
พื้นที่ใช้งาน: ภายนอกอาคาร

④ โครงสร้าง Double Jacket

Double Jacket หมายถึงสายมีเปลือกป้องกันสองชั้น โดยแต่ละชั้นทำหน้าที่แตกต่างกัน ดังนี้

เปลือกชั้นใน FR-PVC: ช่วยปกป้องโครงสร้างคู่สายและเพิ่มความแข็งแรง
เปลือกชั้นนอก UV-Proof PE: ช่วยป้องกันแสงแดด รังสี UV และสภาพอากาศภายนอก
Protection Barrier Tape: ช่วยคั่นและปกป้องโครงสร้างสายภายใน
Rip Cord: ช่วยในการปอกเปลือกสายระหว่างติดตั้ง

โครงสร้างเปลือกสองชั้นเหมาะกับการเดินสายภายนอกอาคารมากกว่าสาย Indoor ทั่วไป แต่จุดเชื่อมต่อและปลายสายยังต้องติดตั้งในกล่องกันน้ำหรืออุปกรณ์ที่เหมาะสม

⑤ U/UTP คืออะไร

U/UTP คือสายที่ไม่มีฟอยล์หรือตาข่ายโลหะหุ้มทั้งรอบสายและรอบคู่สาย จุดเด่นคือเข้าหัวและติดตั้งง่าย ไม่ต้องออกแบบระบบกราวด์สำหรับชิลด์ และมีต้นทุนอุปกรณ์เชื่อมต่อต่ำกว่าสาย Shielded

อย่างไรก็ตาม ควรเว้นระยะจากสายไฟกำลัง มอเตอร์ หม้อแปลง และอุปกรณ์ที่สร้างคลื่นรบกวน หากหน้างานมีสัญญาณรบกวนสูงควรพิจารณารุ่น CAT6A แบบมีชิลด์แทน

⑥ โครงสร้างและวัสดุของสาย

ตัวนำทองแดงแท้แบบแกนเดี่ยวขนาด 23AWG
คู่สายบิดเกลียว 4 คู่ รวม 8 เส้น
ฉนวนตัวนำ HDPE
Cross Filler ช่วยแยกคู่สาย
Polyester Tape ช่วยปกป้องโครงสร้างภายใน
Rip Cord อยู่ใต้เปลือกสำหรับช่วยปอกสาย
เปลือกชั้นใน FR-PVC สีดำ
เปลือกชั้นนอก UV-Proof PE สีดำ

⑦ ประสิทธิภาพเครือข่ายที่รองรับ

10BASE-T Ethernet
100BASE-TX Fast Ethernet
1000BASE-T Gigabit Ethernet
2.5GBASE-T และ 5GBASE-T
10GBASE-T หรือ 10 Gigabit Ethernet
PoE ตามมาตรฐาน IEEE 802.3af
PoE+ ตามมาตรฐาน IEEE 802.3at
PoE++ ตามมาตรฐาน IEEE 802.3bt
โทรศัพท์ IP และระบบ VoIP
กล้องวงจรปิด IP ความละเอียดสูง
Wireless Access Point แบบ Multi-Gigabit

⑧ มาตรฐานที่เกี่ยวข้อง

ANSI/TIA-568.2-E Category 6A
ANSI/TIA-568.2-D Category 6A
ANSI/TIA-568-C.2 Category 6A
ISO/IEC 11801:2017 Class EA
EN 50173-1 Category 6A
EN 50288-11-1
IEC 61156-5
IEC 60332-1
UL 444 และ NEC 800
RoHS Compliant

⑨ เหมาะสำหรับงานประเภทใด

เดินระบบเครือข่ายภายนอกอาคาร
เชื่อมต่อเครือข่ายระหว่างอาคาร
ระบบกล้องวงจรปิด IP
Wireless Access Point ภายนอกอาคาร
ระบบเครือข่ายภายในโรงงานและคลังสินค้า
พื้นที่ลานจอดรถและบริเวณรอบอาคาร
ระบบเครือข่ายสำหรับฟาร์มและพื้นที่เกษตร
อุปกรณ์ PoE และ PoE กำลังสูง
ระบบ 10 Gigabit Ethernet ภายนอกอาคาร

ควรเลือกหัวต่อและอุปกรณ์ CAT6A ที่รองรับสาย Solid Copper ขนาด 23AWG และเส้นผ่านศูนย์กลางประมาณ 8.2 มิลลิเมตร หากไม่แน่ใจสามารถสอบถาม KK Cable ก่อนเลือกอุปกรณ์ได้

⑩ อุปกรณ์ที่แนะนำให้ใช้ร่วมกัน

Keystone Jack CAT6A UTP
Patch Panel CAT6A UTP
หัว RJ45 CAT6A ที่รองรับสาย Solid 23AWG
กล่องพักสายหรือกล่องกันน้ำภายนอกอาคาร
Cable Gland และซีลกันน้ำ
ท่อร้อยสายหรือรางป้องกันสาย
อุปกรณ์ป้องกันไฟกระชากสำหรับสาย LAN
Network Switch แบบ 10GbE หรือ Multi-Gigabit
PoE Switch ตามกำลังไฟของอุปกรณ์
เครื่องทดสอบสายที่รองรับ CAT6A

⑪ คำแนะนำในการติดตั้ง

วางแผนเส้นทางเดินสายให้ห่างจากสายไฟกำลังและแหล่งสัญญาณรบกวน
ออกแบบระยะ Permanent Link ไม่เกิน 90 เมตร
เมื่อรวม Patch Cord ทั้งสองด้าน Channel ไม่ควรเกิน 100 เมตร
ใช้ท่อ ราง หรืออุปกรณ์ป้องกันสายเมื่อมีความเสี่ยงจากแรงกระแทกและสัตว์กัดแทะ
ติดตั้งจุดเชื่อมต่อภายในกล่องกันน้ำและใช้ Cable Gland ที่เหมาะสม
ทำแนว Drip Loop ก่อนนำสายเข้าสู่กล่องหรืออาคาร
รักษารัศมีโค้งงอไม่น้อยกว่า 8 เท่าของเส้นผ่านศูนย์กลางสาย
ไม่ดึงสายด้วยแรงเกิน 700 นิวตัน
ไม่รัดเคเบิลไทร์แน่นจนสายเสียรูป
ทดสอบสายทุกเส้นหลังติดตั้งเสร็จ

⑫ ข้อควรระวัง

รุ่นนี้ไม่มีลวดสลิงสำหรับรับน้ำหนัก
หากต้องพาดสายกลางอากาศ ต้องใช้ Messenger Wire หรือโครงสร้างรองรับแยกต่างหาก
รุ่นนี้ไม่มีสายไฟรวมอยู่ภายใน
ไม่ควรปล่อยให้ขั้วต่อ RJ45 หรือจุดต่อสายโดนน้ำ
เปลือก Outdoor PE ไม่ได้ทำให้หัวต่อและจุดเชื่อมต่อกันน้ำโดยอัตโนมัติ
ไม่ควรฝังดินโดยตรงหากไม่มีท่อและระบบป้องกันที่เหมาะสม
หลีกเลี่ยงบริเวณที่น้ำท่วมขังหรือสายแช่น้ำเป็นเวลานาน
การรองรับ 10Gbps ต้องใช้อุปกรณ์ CAT6A ตลอดทั้ง Channel
สินค้าเป็นสายเปล่า ยังไม่ได้ติดตั้งหัว RJ45

⑬ สิ่งที่ได้รับ

สายแลน LINK CAT6A UTP Outdoor รุ่น US-9156AOUT จำนวน 1 ม้วน
ความยาวรวม 305 เมตร

หมายเหตุ: ภายในชุดไม่มีหัว RJ45, Keystone Jack, Patch Panel, กล่องกันน้ำ และเครื่องมือเข้าสาย

⑭ เปรียบเทียบกับรุ่นใกล้เคียง

US-9156ALSZH: CAT6A UTP เปลือก LSZH สำหรับภายในอาคาร
US-9156AOUT: CAT6A UTP แบบ Double Jacket สำหรับภายนอกอาคาร ไม่มีชิลด์
US-9256AOUT: CAT6A U/FTP แบบ Double Jacket มีฟอยล์หุ้มแยกคู่สาย เหมาะกับบริเวณที่มีสัญญาณรบกวนสูงกว่า

หากหน้างานทั่วไปไม่มีสัญญาณรบกวนสูง รุ่น US-9156AOUT ติดตั้งง่ายและไม่ต้องจัดการระบบกราวด์ของชิลด์ แต่หากติดตั้งใกล้สายไฟ เครื่องจักร หรือแหล่งรบกวน ควรพิจารณารุ่น US-9256AOUT แบบ U/FTP

⑮ คำถามที่พบบ่อย

US-9156AOUT รองรับความเร็ว 10Gbps หรือไม่?

รองรับ 10GBASE-T เมื่อควบคุมระยะสายและใช้อุปกรณ์ CAT6A ที่เข้ากันได้ตลอดทั้งระบบ

รุ่นนี้มีชิลด์หรือไม่?

ไม่มี เป็นสาย U/UTP หากพื้นที่ติดตั้งมีสัญญาณรบกวนสูง ควรพิจารณาสาย CAT6A Outdoor แบบ U/FTP

สายรุ่นนี้กันน้ำหรือไม่?

เปลือก UV-Proof PE ออกแบบให้เหมาะกับสภาพแวดล้อมภายนอก แต่ไม่ควรตีความว่าเป็นสายสำหรับแช่น้ำ จุดต่อและหัวสายต้องติดตั้งในกล่องกันน้ำและซีลอย่างเหมาะสม

สามารถฝังดินโดยตรงได้หรือไม่?

เอกสารของรุ่นนี้ระบุว่าเป็นสาย Outdoor แต่ไม่ได้ระบุว่าเป็น Direct Burial จึงควรร้อยท่อและออกแบบระบบระบายน้ำหรือป้องกันความชื้นก่อนฝังดิน

มีลวดสลิงสำหรับพาดสายหรือไม่?

ไม่มี หากต้องเดินสายลอยระหว่างเสาหรือระหว่างอาคาร ต้องใช้ลวดสลิงหรือโครงสร้างรับน้ำหนักแยกต่างหาก

รองรับ PoE หรือไม่?

รองรับระบบ PoE แต่ควรเลือกอุปกรณ์เชื่อมต่อที่รองรับกำลังไฟ พร้อมควบคุมความยาว การรวมมัดสาย และการระบายความร้อนให้เหมาะสม

⑯ สรุป

LINK US-9156AOUT เป็นสาย CAT6A UTP Outdoor สำหรับเครือข่ายความเร็วสูง รองรับ 10Gbps และ 500MHz ใช้ทองแดงแท้ 23AWG พร้อมโครงสร้าง Double Jacket และเปลือก UV-Proof PE สีดำ เหมาะกับระบบกล้อง IP อุปกรณ์ PoE และการเดินเครือข่ายภายนอกอาคาร สอบถามราคาและตรวจสอบสินค้ากับ KK Cable ได้ก่อนสั่งซื้อ
