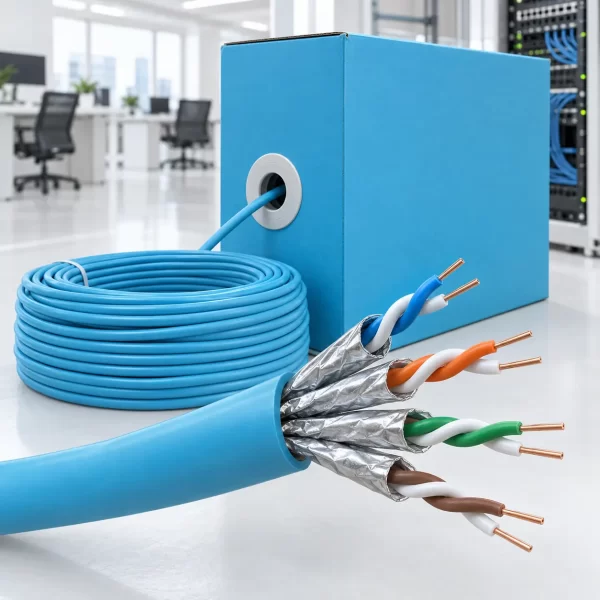

สายแลน LINK CAT6A U/FTP รุ่น US-9256ALSZH SUPER-S ความยาว 305 เมตร
LINK US-9256ALSZH เป็นสายแลน CAT6A แบบ U/FTP ในกลุ่ม SUPER-S Series สำหรับระบบเครือข่ายความเร็วสูงภายในอาคาร แต่ละคู่สายมีแผ่นฟอยล์แยกหุ้มโดยเฉพาะ ช่วยลดสัญญาณรบกวนระหว่างคู่สายและสัญญาณรบกวน Alien Crosstalk ได้ดีกว่าสายแบบ UTP
สายรองรับความเร็วสูงสุด 10 Gigabit Ethernet และแบนด์วิดท์ 500 MHz ใช้ตัวนำทองแดงแท้แบบแกนเดี่ยวขนาด 23 AWG เหมาะสำหรับสำนักงาน อาคาร ห้องเซิร์ฟเวอร์ ศูนย์ข้อมูล ระบบกล้องวงจรปิด IP และอุปกรณ์ที่รับไฟผ่านระบบ PoE
จุดเด่นของ LINK US-9256ALSZH
• สายแลนมาตรฐาน CAT6A แบบ U/FTP
• รองรับความเร็วสูงสุด 10 Gigabit Ethernet
• รองรับแบนด์วิดท์สูงสุด 500 MHz
• ตัวนำทองแดงแท้แบบแกนเดี่ยวขนาด 23 AWG
• มีฟอยล์แยกหุ้มสายทั้ง 4 คู่
• ช่วยลด Crosstalk ระหว่างคู่สาย
• ช่วยป้องกันสัญญาณรบกวน Alien Crosstalk
• ไม่จำเป็นต้องใช้แกน Cross Filler
• เส้นผ่านศูนย์กลางเพียงประมาณ 6.8 มิลลิเมตร
• เปลือก LSZH เหมาะสำหรับติดตั้งภายในอาคาร
• รองรับการใช้งานร่วมกับระบบ PoE
• ความยาว 305 เมตร บรรจุแบบ Pull Box
ข้อมูลทางเทคนิค
แบรนด์: LINK
รุ่น: US-9256ALSZH
ประเภทสาย: CAT6A U/FTP
ซีรีส์: SUPER-S Series
พื้นที่ใช้งาน: ภายในอาคาร
ความเร็วเครือข่ายสูงสุด: 10 Gigabit Ethernet
แบนด์วิดท์: 500 MHz
ตัวนำ: ทองแดงแท้แบบแกนเดี่ยว
ขนาดตัวนำ: 23 AWG
จำนวนคู่สาย: 4 คู่
จำนวนแกนสาย: 8 แกน
โครงสร้างป้องกันสัญญาณรบกวน: ฟอยล์แยกหุ้มแต่ละคู่สาย
ชิลด์รวมรอบคู่สายทั้งหมด: ไม่มี
แกน Cross Filler: ไม่มี
วัสดุเปลือกสาย: LSZH
สีเปลือกสาย: Aqua Blue
เส้นผ่านศูนย์กลางภายนอก: ประมาณ 6.8 มิลลิเมตร
ความยาวสาย: 305 เมตร
รูปแบบบรรจุภัณฑ์: Pull Box
มาตรฐานการเข้าสาย: T568A หรือ T568B
มาตรฐานระบบสายสัญญาณ: CAT6A และ ISO/IEC 11801 Class EA
สาย U/FTP คืออะไร
U/FTP เป็นโครงสร้างสายที่ไม่มีชิลด์โลหะหุ้มรวมรอบสายทั้งหมด แต่มีฟอยล์แยกหุ้มสายบิดเกลียวแต่ละคู่ ภายในจึงประกอบด้วยคู่สายจำนวน 4 คู่ และฟอยล์แยกกัน 4 ชุด
การหุ้มฟอยล์แยกแต่ละคู่ช่วยลดสัญญาณรบกวนระหว่างคู่สายหรือ Crosstalk และลดสัญญาณรบกวนจากสายเส้นอื่นที่ติดตั้งอยู่ใกล้กัน เหมาะกับระบบเครือข่ายที่มีการมัดสายจำนวนมากหรือพื้นที่ที่ต้องการความเสถียรสูง
เหตุใดสายจึงไม่มี Cross Filler
สาย U/FTP ใช้แผ่นฟอยล์แยกคู่สายออกจากกันอยู่แล้ว จึงไม่จำเป็นต้องมีแกนพลาสติกรูปกากบาทหรือ Cross Filler ทำให้ตัวสายมีเส้นผ่านศูนย์กลางประมาณ 6.8 มิลลิเมตร มีขนาดเล็ก ยืดหยุ่น และเดินสายภายในท่อหรือรางสายได้สะดวก
เหมาะกับการใช้งาน PoE
โครงสร้างฟอยล์ที่แยกหุ้มแต่ละคู่สายช่วยในการระบายความร้อนเมื่อมีการมัดสายรวมกัน และตัวนำทองแดงแท้ขนาด 23 AWG มีความเหมาะสมกับการส่งข้อมูลพร้อมจ่ายไฟให้กับอุปกรณ์เครือข่ายผ่านระบบ PoE
สามารถนำไปใช้กับกล้องวงจรปิด IP, Wireless Access Point, โทรศัพท์ IP และอุปกรณ์เครือข่ายที่รองรับ PoE ได้ โดยควรออกแบบระบบและเลือกอุปกรณ์เชื่อมต่อให้เหมาะกับกำลังไฟที่ใช้งาน
เปลือกสาย LSZH คืออะไร
LSZH ย่อมาจาก Low Smoke Zero Halogen เป็นวัสดุเปลือกสายที่ช่วยลดปริมาณควันและก๊าซที่มีฤทธิ์กัดกร่อนเมื่อเกิดเพลิงไหม้ เหมาะสำหรับอาคารสำนักงาน โรงเรียน โรงพยาบาล ศูนย์ข้อมูล และพื้นที่ที่มีผู้ใช้งานจำนวนมาก
เหมาะสำหรับงานประเภทใด
• ระบบเครือข่าย 10 Gigabit Ethernet
• ระบบ LAN ภายในสำนักงานและอาคาร
• ห้องเซิร์ฟเวอร์และศูนย์ข้อมูล
• ระบบกล้องวงจรปิด IP
• Wireless Access Point ความเร็วสูง
• โทรศัพท์ผ่านระบบ IP
• อุปกรณ์ที่รับไฟผ่านระบบ PoE
• พื้นที่ที่มีสายสัญญาณติดตั้งรวมกันจำนวนมาก
• ระบบที่ต้องการลด Crosstalk และสัญญาณรบกวน
ข้อแนะนำในการติดตั้ง
ควรใช้ร่วมกับ Shielded Keystone Jack, Shielded Patch Panel, Shielded RJ45 Plug และ Shielded Patch Cord ที่รองรับ CAT6A เพื่อให้ระบบป้องกันสัญญาณรบกวนทำงานได้อย่างสมบูรณ์
ระบบสายแบบ Shielded ควรติดตั้งระบบกราวด์และ Bonding อย่างถูกต้อง ไม่ควรคลายเกลียวคู่สายมากเกินความจำเป็นขณะเข้าสาย และควรรักษารัศมีการโค้งงอตามข้อกำหนดของผู้ผลิต
สายรุ่นนี้ออกแบบสำหรับติดตั้งภายในอาคาร หากต้องเดินสายบริเวณที่โดนแสงแดด ฝน หรือน้ำโดยตรง ควรเลือกใช้สาย CAT6A Outdoor ที่ออกแบบสำหรับงานภายนอกโดยเฉพาะ
ความแตกต่างจากสาย CAT6A UTP
สาย CAT6A UTP ไม่มีแผ่นฟอยล์หุ้มคู่สาย จึงติดตั้งได้ง่ายและไม่ต้องจัดการระบบกราวด์สำหรับชิลด์ ส่วน US-9256ALSZH เป็นสาย U/FTP ที่มีฟอยล์แยกหุ้มทุกคู่สาย จึงควบคุม Crosstalk และสัญญาณรบกวนได้ดีกว่า แต่ต้องใช้อุปกรณ์ Shielded และติดตั้งระบบกราวด์อย่างถูกต้อง
สิ่งที่ได้รับ
สายแลน LINK CAT6A U/FTP SUPER-S รุ่น US-9256ALSZH สี Aqua Blue ความยาว 305 เมตร จำนวน 1 กล่อง
