① รายละเอียดสินค้า
LINK US-9256LSZH เป็นสายแลน CAT6A แบบ U/FTP ในกลุ่ม SUPER XG สำหรับติดตั้งระบบเครือข่ายความเร็วสูงภายในอาคาร รองรับความเร็วสูงสุด 10 Gigabit Ethernet และแบนด์วิดท์ 500 MHz
ภายในประกอบด้วยคู่สายบิดเกลียวจำนวน 4 คู่ รวม 8 แกน ใช้ตัวนำทองแดงแท้แบบแกนเดี่ยวขนาด 23 AWG โดยมีแผ่นฟอยล์แยกหุ้มคู่สายแต่ละคู่ ช่วยลด Crosstalk ระหว่างคู่สายและลดผลกระทบจาก Alien Crosstalk เมื่อมีสายจำนวนมากติดตั้งรวมกัน
สายแบบ U/FTP ไม่มีฟอยล์หุ้มรวมรอบคู่สายทั้งหมดและไม่ต้องใช้ Cross Filler เนื่องจากฟอยล์ที่แยกหุ้มแต่ละคู่ช่วยแยกคู่สายออกจากกันอยู่แล้ว ทำให้ตัวสายมีเส้นผ่านศูนย์กลางประมาณ 7.3 มิลลิเมตร
เปลือกสายเป็นวัสดุ LSZH สี Aqua Blue ช่วยลดปริมาณควันและก๊าซฮาโลเจนที่มีฤทธิ์กัดกร่อนเมื่อเกิดเพลิงไหม้ เหมาะสำหรับสำนักงาน โรงเรียน โรงพยาบาล ห้องเซิร์ฟเวอร์ ศูนย์ข้อมูล และอาคารที่มีผู้ใช้งานจำนวนมาก
KK Cable แนะนำรุ่นนี้สำหรับงานเดินสายภายในอาคารที่ต้องการความเร็วสูง ความเสถียร และการป้องกันสัญญาณรบกวนระหว่างคู่สาย โดยสินค้ามีความยาว 305 เมตร บรรจุแบบม้วนสำหรับตัดแบ่งติดตั้งหลายจุด
② จุดเด่นของสินค้า
- สายแลนมาตรฐาน CAT6A แบบ U/FTP
- รองรับความเร็วสูงสุด 10 Gigabit Ethernet
- รองรับแบนด์วิดท์สูงสุด 500 MHz
- ตัวนำทองแดงแท้แบบแกนเดี่ยวขนาด 23 AWG
- มีฟอยล์แยกหุ้มคู่สายทั้ง 4 คู่
- ช่วยลด Crosstalk ระหว่างคู่สาย
- ช่วยลดผลกระทบจาก Alien Crosstalk
- ไม่มีฟอยล์หุ้มรวมรอบคู่สายทั้งหมด
- ไม่ต้องใช้แกน Cross Filler
- เปลือก LSZH ช่วยลดควันและก๊าซที่มีฤทธิ์กัดกร่อน
- สี Aqua Blue ช่วยแยกประเภทสายภายในระบบ
- เส้นผ่านศูนย์กลางประมาณ 7.3 มิลลิเมตร
- รองรับระบบเครือข่ายและอุปกรณ์ที่ใช้ PoE
- ความยาว 305 เมตร บรรจุแบบม้วน
③ ข้อมูลทางเทคนิค
แบรนด์: LINK
รุ่น: US-9256LSZH
ประเภทสาย: CAT6A U/FTP
ซีรีส์: SUPER XG
พื้นที่ใช้งาน: ภายในอาคาร
ความเร็วเครือข่ายสูงสุด: 10 Gigabit Ethernet
แบนด์วิดท์: 500 MHz
ชนิดตัวนำ: Solid Bare Copper
ขนาดตัวนำ: 23 AWG
จำนวนคู่สาย: 4 คู่
จำนวนแกนสาย: 8 แกน
วัสดุฉนวนตัวนำ: Foam-Skin HDPE
ชิลด์แยกคู่สาย: ฟอยล์แยกหุ้มทุกคู่สาย
ชิลด์รวม: ไม่มี
Cross Filler: ไม่มี
วัสดุเปลือกสาย: LSZH
สีเปลือกสาย: Aqua Blue
เส้นผ่านศูนย์กลางภายนอก: ประมาณ 7.3 มิลลิเมตร
ความยาวสาย: 305 เมตร หรือประมาณ 1,000 ฟุต
รูปแบบบรรจุภัณฑ์: ม้วนสาย
มาตรฐานการเข้าสาย: T568A หรือ T568B
ประเภทการติดตั้ง: Permanent Link หรือ Horizontal Cabling
มาตรฐานระบบสายสัญญาณ: Category 6A และ ISO/IEC 11801 Class EA
④ โครงสร้างสายและวัสดุ

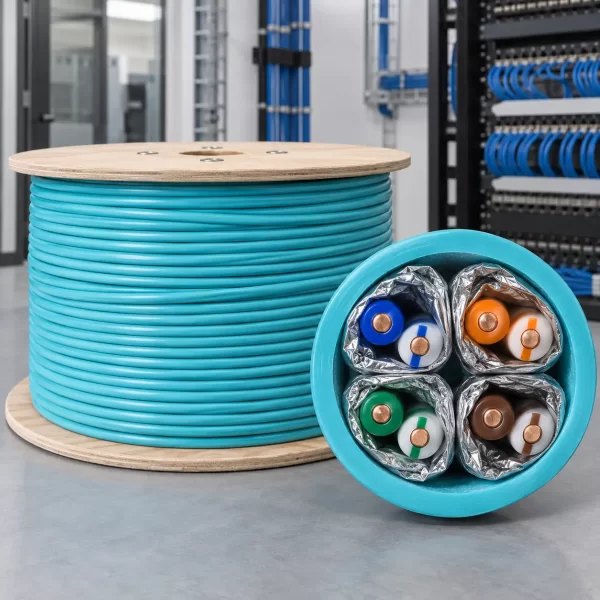

คำว่า U/FTP หมายถึงไม่มีชิลด์โลหะหุ้มรวมรอบคู่สายทั้งหมด แต่มีฟอยล์แยกหุ้มคู่สายบิดเกลียวแต่ละคู่ ภายในสายรุ่นนี้จึงมีฟอยล์แยกกันทั้งหมด 4 ชุด
คู่สายประกอบด้วยคู่สีน้ำเงินและขาวคาดน้ำเงิน คู่สีส้มและขาวคาดส้ม คู่สีเขียวและขาวคาดเขียว และคู่สีน้ำตาลกับขาวคาดน้ำตาล รวมทั้งหมด 8 แกน
ฟอยล์ที่แยกหุ้มแต่ละคู่ช่วยลดการรบกวนระหว่างคู่สายหรือ Crosstalk พร้อมช่วยควบคุม Alien Crosstalk จากสายเส้นอื่นที่ติดตั้งอยู่ใกล้กัน เหมาะกับบริเวณที่มีการรวมสายจำนวนมาก
เนื่องจากแต่ละคู่สายถูกแยกด้วยฟอยล์อยู่แล้ว สาย U/FTP จึงไม่จำเป็นต้องใช้ Cross Filler ทำให้โครงสร้างภายในกะทัดรัดและยืดหยุ่นกว่าสาย F/UTP บางรุ่น
ตัวนำทองแดงแท้แบบแกนเดี่ยวเหมาะสำหรับเดินสายถาวรระหว่าง Patch Panel กับ Keystone Jack ไม่ใช่สายอ่อนสำหรับเสียบเข้าอุปกรณ์และเคลื่อนย้ายเป็นประจำ
เปลือก LSZH หรือ Low Smoke Zero Halogen ช่วยลดควันและก๊าซฮาโลเจนที่มีฤทธิ์กัดกร่อนเมื่อเกิดเพลิงไหม้ ช่วยลดผลกระทบต่อผู้ใช้งานและอุปกรณ์อิเล็กทรอนิกส์ภายในอาคาร
⑤ ประสิทธิภาพและมาตรฐานที่รองรับ
LINK US-9256LSZH รองรับการรับส่งข้อมูลตามมาตรฐาน CAT6A ที่ความถี่สูงสุด 500 MHz และรองรับระบบ 10 Gigabit Ethernet ที่ระยะช่องสัญญาณรวมไม่เกิน 100 เมตร เมื่อใช้อุปกรณ์และวิธีติดตั้งที่ได้มาตรฐาน
สายผ่านการออกแบบให้รองรับค่า Powersum NEXT และควบคุม Alien Crosstalk เหมาะสำหรับเครือข่ายที่มีปริมาณข้อมูลสูงและมีสายหลายเส้นติดตั้งรวมกัน
- ANSI/TIA-568.2-E Category 6A
- ANSI/TIA-568.2-D Category 6A
- ANSI/TIA-568-C.2 Category 6A
- ISO/IEC 11801:2017 Class EA
- EN 50173-1 Category 6A
- EN 50288-10-1
- IEC 61156-5
- IEC 60332-1
- IEC 60754-1 และ IEC 60754-2
- IEC 61034-1 และ IEC 61034-2
- UL 444/NEC 800
- CSA 22.2 No.214
- RoHS Compliant
สามารถใช้กับระบบที่ส่งข้อมูลพร้อมจ่ายไฟผ่าน PoE ได้ แต่ต้องพิจารณามาตรฐานของอุปกรณ์ กำลังไฟ ระยะทาง จำนวนสายที่มัดรวมกัน และอุณหภูมิของพื้นที่ติดตั้งร่วมด้วย
⑥ เหมาะสำหรับงานประเภทใด
- ระบบเครือข่าย 10 Gigabit Ethernet
- ระบบ LAN ภายในสำนักงานและอาคาร
- ห้องเซิร์ฟเวอร์และศูนย์ข้อมูล
- ระบบกล้องวงจรปิด IP ความละเอียดสูง
- Wireless Access Point ความเร็วสูง
- โทรศัพท์ผ่านระบบ IP
- ระบบประชุมและส่งภาพผ่านเครือข่าย
- ระบบจัดเก็บและสำรองข้อมูล
- อุปกรณ์ที่รับไฟผ่านระบบ PoE
- บริเวณที่มีสายเครือข่ายมัดรวมกันจำนวนมาก
- พื้นที่ที่ต้องการควบคุม Crosstalk ระหว่างคู่สาย
- อาคารที่กำหนดให้ใช้สายเปลือก LSZH
สำหรับลูกค้าในขอนแก่น KK Cable สามารถใช้ข้อมูลรุ่นและระยะทางของแต่ละจุดเพื่อช่วยเลือกจำนวนม้วน รวมถึงอุปกรณ์ Shielded CAT6A ที่เหมาะกับระบบได้
⑦ อุปกรณ์ที่ใช้ร่วมกัน
ควรใช้อุปกรณ์ CAT6A แบบ Shielded ตลอดเส้นทาง เพื่อรักษาความต่อเนื่องของชิลด์และประสิทธิภาพของระบบ ได้แก่
- Shielded CAT6A Keystone Jack
- Shielded CAT6A Patch Panel
- Shielded CAT6A RJ45 Plug สำหรับตัวนำ 23 AWG
- Shielded CAT6A Patch Cord
- Faceplate และกล่องเต้ารับ
- ตู้แร็คและ Cable Management
- อุปกรณ์ Grounding และ Bonding
- Network Switch ที่รองรับความเร็วตามต้องการ
- PoE Switch หรือ PoE Injector
- เครื่อง Cable Tester และ Certification Tester
ก่อนเลือกหัว RJ45 หรือ Keystone Jack ควรตรวจสอบว่ารองรับตัวนำแกนเดี่ยวขนาด 23 AWG และเส้นผ่านศูนย์กลางสายประมาณ 7.3 มิลลิเมตร
⑧ ข้อแนะนำและข้อควรระวังในการติดตั้ง
กำหนดมาตรฐานการเรียงสายเป็น T568A หรือ T568B และใช้มาตรฐานเดียวกันทั้งสองด้าน ไม่ควรผสมรูปแบบการเข้าสายภายในเส้นเดียวกัน
ไม่ควรคลายเกลียวคู่สายมากเกินความจำเป็นขณะเข้าหัว เพราะอาจทำให้ประสิทธิภาพการควบคุม Crosstalk ลดลง ควรรักษาเกลียวของคู่สายให้ใกล้จุดเชื่อมต่อมากที่สุด
ควรใช้อุปกรณ์ Shielded ตลอดระบบและติดตั้ง Grounding หรือ Bonding ให้ถูกต้อง เพื่อให้ฟอยล์ของคู่สายสามารถทำงานได้อย่างมีประสิทธิภาพ
หลีกเลี่ยงการหักสายเป็นมุมแหลม การเหยียบสาย การดึงด้วยแรงมากเกินไป และการรัดเคเบิลไทร์แน่นจนทำให้โครงสร้างภายในเสียรูป
แม้สายจะมีฟอยล์ป้องกันสัญญาณรบกวน ควรเว้นระยะจากสายไฟกำลัง หม้อแปลง มอเตอร์ และแหล่งกำเนิดคลื่นแม่เหล็กไฟฟ้าตามมาตรฐานการติดตั้ง
สายรุ่นนี้ออกแบบสำหรับติดตั้งภายในอาคาร ไม่ควรติดตั้งในพื้นที่ที่โดนแดด ฝน น้ำ หรือความชื้นโดยตรง หากต้องเดินสายภายนอกควรเลือกสาย CAT6A Outdoor โดยเฉพาะ
หลังติดตั้งควรตรวจสอบลำดับสายทั้ง 8 แกนด้วย Cable Tester และใช้ Certification Tester สำหรับโครงการที่ต้องการรับรองประสิทธิภาพ CAT6A
⑨ สิ่งที่ได้รับ
สายแลน LINK CAT6A U/FTP SUPER XG รุ่น US-9256LSZH สี Aqua Blue ความยาว 305 เมตร จำนวน 1 ม้วน
หัว RJ45, Keystone Jack, Patch Panel, Patch Cord, อุปกรณ์กราวด์ และเครื่องมือสำหรับติดตั้งไม่รวมอยู่ในชุด
⑩ เปรียบเทียบกับรุ่นใกล้เคียง
US-9256LSZH: สาย CAT6A U/FTP SUPER XG แบนด์วิดท์ 500 MHz เส้นผ่านศูนย์กลางประมาณ 7.3 มิลลิเมตร และบรรจุแบบม้วน 305 เมตร
US-9256ALSZH: สาย CAT6A U/FTP SUPER-S แบนด์วิดท์ 500 MHz เส้นผ่านศูนย์กลางประมาณ 6.8 มิลลิเมตร และบรรจุแบบ Pull Box 305 เมตร เหมาะกับงานที่ต้องการสายขนาดเล็กกว่า
US-9266LSZH: สาย CAT6A F/UTP แบนด์วิดท์ 650 MHz มีฟอยล์หุ้มรวมรอบคู่สายและมี Cross Filler เส้นผ่านศูนย์กลางประมาณ 7.4 มิลลิเมตร
US-9267ALSZH: สาย CAT6A F/FTP แบนด์วิดท์ 500 MHz มีฟอยล์แยกหุ้มทุกคู่สายและมีฟอยล์หุ้มรวมอีกหนึ่งชั้น เส้นผ่านศูนย์กลางประมาณ 6.9 มิลลิเมตร
หากต้องการสายที่มีฟอยล์แยกทุกคู่และไม่มีฟอยล์หุ้มรวม รุ่น US-9256LSZH ตอบโจทย์ได้ดี แต่หากต้องการขนาดสายเล็กลงและบรรจุแบบ Pull Box ควรพิจารณารุ่น US-9256ALSZH
⑪ คำถามที่พบบ่อย
สาย U/FTP แตกต่างจาก UTP อย่างไร?
U/FTP มีฟอยล์แยกหุ้มคู่สายแต่ละคู่ ส่วน UTP ไม่มีฟอยล์หรือชิลด์โลหะ การใช้ U/FTP จึงช่วยควบคุม Crosstalk และ Alien Crosstalk ได้ดีขึ้น
รุ่นนี้มีฟอยล์หุ้มรวมรอบสายหรือไม่?
ไม่มี รุ่นนี้มีเฉพาะฟอยล์แยกหุ้มคู่สายทั้ง 4 คู่ หากต้องการทั้งฟอยล์แยกคู่และฟอยล์หุ้มรวมควรเลือกสายแบบ F/FTP
ต้องใช้อุปกรณ์ Shielded หรือไม่?
ควรใช้ Keystone Jack, Patch Panel, RJ45 Plug และ Patch Cord แบบ Shielded เพื่อรักษาความต่อเนื่องของชิลด์ตลอดระบบ
ใช้สายรุ่นนี้ภายนอกอาคารได้หรือไม่?
ไม่แนะนำ เนื่องจากเปลือก LSZH ออกแบบสำหรับติดตั้งภายในอาคาร หากต้องเดินสายกลางแจ้งควรเลือกสาย CAT6A Outdoor ที่ทนต่อแสงแดดและสภาพอากาศ
สาย 305 เมตรสามารถเดินเป็นเส้นเดียวทั้งหมดได้หรือไม่?
ไม่ควรเดินสาย Ethernet เส้นเดียวถึง 305 เมตร ระยะช่องสัญญาณมาตรฐานสูงสุดอยู่ที่ 100 เมตร สายหนึ่งม้วนมีไว้สำหรับตัดแบ่งติดตั้งหลายจุด
สั่งซื้อในจังหวัดขอนแก่นได้อย่างไร?
ลูกค้าสามารถสอบถามราคา ตรวจสอบสินค้า และแจ้งจำนวนหรือระยะสายที่ต้องการกับ KK Cable ก่อนสั่งซื้อ เพื่อเลือกสายและอุปกรณ์เชื่อมต่อให้เหมาะกับงานจริง
