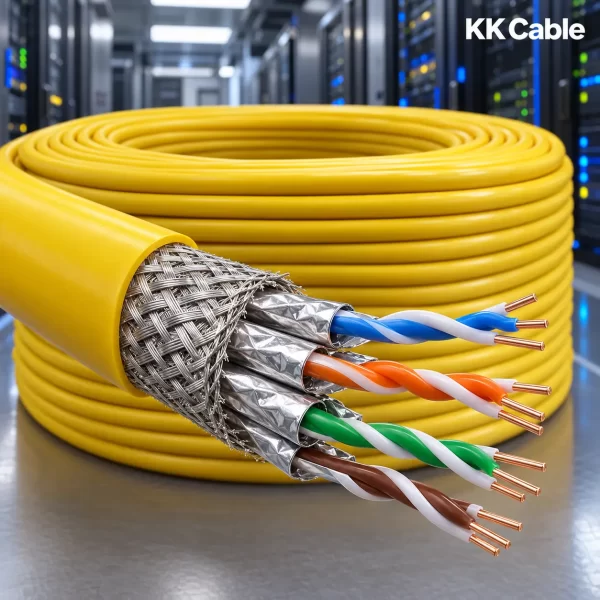

สายแลน LINK CAT8 S/FTP รุ่น US-9488LSZH เป็นสายเครือข่ายประสิทธิภาพสูงสำหรับ Data Center และห้องเซิร์ฟเวอร์ รองรับแบนด์วิดท์สูงสุด 2,000MHz พร้อมการเชื่อมต่อ 25GBASE-T และ 40GBASE-T ที่ระยะ Channel ไม่เกิน 30 เมตร ใช้ตัวนำทองแดงแท้แบบแกนเดี่ยวขนาด 22AWG พร้อมระบบชิลด์สองระดับสำหรับลดสัญญาณรบกวน ลูกค้าในขอนแก่นสามารถสอบถามสินค้าและอุปกรณ์ CAT8 ที่เข้ากันได้จาก KK Cable ก่อนสั่งซื้อ
① รายละเอียดสินค้า
LINK US-9488LSZH เป็นสายมาตรฐาน Category 8 ชนิด S/FTP จำนวน 4 คู่สาย รวม 8 เส้น แต่ละคู่สายมีฟอยล์ AL-Mylar Tape หุ้มแยก และมีตาข่ายทองแดงชุบดีบุกหุ้มรวมรอบคู่สายทั้งหมดอีกหนึ่งชั้น
ระบบชิลด์สองระดับช่วยลด Crosstalk, Alien Crosstalk และสัญญาณรบกวนทางแม่เหล็กไฟฟ้า เหมาะสำหรับเชื่อมต่ออุปกรณ์ภายใน Data Center เช่น Server, Network Switch, Storage และอุปกรณ์เครือข่ายความเร็วสูงที่อยู่ในระยะใกล้กัน
② จุดเด่นของสินค้า
- สายแลนมาตรฐาน CAT8 ชนิด S/FTP
- รองรับแบนด์วิดท์สูงสุด 2,000MHz
- รองรับ 25GBASE-T และ 40GBASE-T
- รองรับ 10 Gigabit Ethernet
- ตัวนำทองแดงแท้แบบแกนเดี่ยวขนาด 22AWG
- ฟอยล์ AL-Mylar Tape หุ้มแยกทุกคู่สาย
- ตาข่ายทองแดงชุบดีบุกหุ้มรวมรอบสาย
- ช่วยลดสัญญาณรบกวนและ Alien Crosstalk
- เปลือก FR-LSZH สีเหลือง
- รองรับ PoE, PoE+ และ PoE++ Type 4
- ความยาว 305 เมตร บรรจุแบบม้วน
③ ข้อมูลทางเทคนิค
- ยี่ห้อ: LINK
- รุ่น: US-9488LSZH
- มาตรฐานสาย: Category 8
- โครงสร้างชิลด์: S/FTP
- จำนวนคู่สาย: 4 คู่ รวม 8 เส้น
- วัสดุตัวนำ: Solid Bare Copper
- ขนาดตัวนำ: 22AWG
- วัสดุฉนวน: Foam-Skin HDPE
- ชิลด์รายคู่: Aluminum Mylar Tape
- ชิลด์หุ้มรวม: Tinned Copper Braid Shield
- วัสดุเปลือก: FR-LSZH
- สีเปลือก: สีเหลือง
- เส้นผ่านศูนย์กลางสาย: ประมาณ 8.4 มิลลิเมตร
- แบนด์วิดท์: สูงสุด 2,000MHz
- Capacitance Unbalance: ไม่เกิน 99 pF/30 เมตร
- DC Resistance: ไม่เกิน 2.1 โอห์ม/30 เมตร
- DC Resistance Unbalance: ไม่เกิน 4%
- Insulation Resistance: ไม่น้อยกว่า 5,000 MΩ/km
- Dielectric Strength: 1.7kV เป็นเวลา 2 วินาที
- Propagation Delay: ไม่เกิน 160.2 ns/30 เมตร ที่ 2,000MHz
- Delay Skew: ไม่เกิน 13.5 ns
- แรงดึง: 110 นิวตัน
- แรงดึงขาด: มากกว่า 400 นิวตัน
- รัศมีโค้งงอขณะติดตั้ง: 8 เท่าของเส้นผ่านศูนย์กลางสาย
- รัศมีโค้งงอหลังติดตั้ง: 4 เท่าของเส้นผ่านศูนย์กลางสาย
- อุณหภูมิติดตั้งและใช้งาน: -20°C ถึง 75°C
- อุณหภูมิจัดเก็บ: -20°C ถึง 80°C
- ความยาว: 305 เมตร
- บรรจุภัณฑ์: ม้วน Roll
- พื้นที่ใช้งาน: ภายในอาคาร
④ S/FTP คืออะไร
S/FTP เป็นโครงสร้างสายแบบมีชิลด์สองระดับ โดยแต่ละคู่สายมีฟอยล์หุ้มแยก และมีตาข่ายโลหะหุ้มรวมรอบคู่สายทั้งหมดอีกหนึ่งชั้น
- S: ตาข่ายโลหะหรือ Braid Shield หุ้มรวมรอบสาย
- FTP: ฟอยล์หุ้มแยกคู่สายแต่ละคู่
โครงสร้างนี้ช่วยลดทั้งสัญญาณรบกวนจากภายนอก การรบกวนระหว่างคู่สาย และ Alien Crosstalk จากสายเส้นอื่น จึงเหมาะกับระบบความถี่สูงระดับ CAT8
⑤ CAT8 รองรับระยะทางเท่าใด
CAT8 รองรับ 25GBASE-T และ 40GBASE-T ที่ระยะ Channel สูงสุดประมาณ 30 เมตร ไม่ใช่ 100 เมตรแบบ CAT6A โดยทั่วไปแบ่งเป็นสายติดตั้งถาวรประมาณ 24 เมตร และสาย Patch Cord รวมกันประมาณ 6 เมตร
สายหนึ่งม้วนมีความยาว 305 เมตรเพื่อใช้ตัดแบ่งสร้างลิงก์หลายจุด ไม่ได้หมายความว่าสามารถเดินสาย CAT8 เส้นเดียวระยะ 305 เมตรแล้วใช้งาน 40Gbps ได้
⑥ โครงสร้างสายและวัสดุ
- ตัวนำทองแดงแท้แบบแกนเดี่ยวขนาด 22AWG
- คู่สายบิดเกลียวจำนวน 4 คู่ รวม 8 เส้น
- ฉนวนตัวนำ Foam-Skin HDPE
- ฟอยล์ AL-Mylar Tape หุ้มแยกทุกคู่สาย
- ตาข่ายทองแดงชุบดีบุกหุ้มรวมรอบคู่สาย
- เปลือก FR-LSZH สีเหลือง
ตัวนำขนาด 22AWG มีขนาดใหญ่กว่าสาย CAT6 และ CAT6A ทั่วไป ช่วยลดความต้านทานและรองรับการส่งข้อมูลความถี่สูง รวมถึงการจ่ายไฟผ่านระบบ PoE ตามมาตรฐานที่รองรับ
⑦ ประโยชน์ของเปลือก LSZH
LSZH หรือ Low Smoke Zero Halogen เป็นวัสดุเปลือกสายที่ปล่อยควันและก๊าซฮาโลเจนน้อยเมื่อเกิดเพลิงไหม้ ช่วยลดควันพิษและก๊าซกัดกร่อนภายในพื้นที่ปิด
เหมาะสำหรับ Data Center ห้องเซิร์ฟเวอร์ ห้องควบคุม และอาคารที่ให้ความสำคัญกับความปลอดภัย อย่างไรก็ตาม LSZH ไม่ได้หมายความว่าสายไม่ติดไฟ จึงยังต้องติดตั้งตามข้อกำหนดของอาคาร
⑧ ประสิทธิภาพเครือข่ายที่รองรับ
- 25GBASE-T
- 40GBASE-T
- 10GBASE-T
- 1000BASE-T Gigabit Ethernet
- 100BASE-TX Fast Ethernet
- 10BASE-T Ethernet
- PoE ตามมาตรฐาน IEEE 802.3af
- PoE+ ตามมาตรฐาน IEEE 802.3at
- PoE++ Type 3 และ Type 4 ตามมาตรฐาน IEEE 802.3bt
- VoIP และโทรศัพท์ IP
- HDBaseT 2.0
- ระบบข้อมูล เสียง และวิดีโอดิจิทัล
⑨ มาตรฐานที่เกี่ยวข้อง
- ANSI/TIA-568.2-D Category 8
- IEC 61156-9 Category 8.2
- ISO/IEC 11801 Class I
- IEC 60332-1-2
- IEC 61034-1
- IEC 60754-1 และ IEC 60754-2
- RoHS Compliant
⑩ เหมาะสำหรับงานประเภทใด
- เชื่อมต่อ Server กับ Network Switch ภายใน Data Center
- เชื่อมต่อ Storage และอุปกรณ์เครือข่ายความเร็วสูง
- ระบบ Top of Rack และ End of Row
- ห้องเซิร์ฟเวอร์ที่ต้องการแบนด์วิดท์สูง
- ระบบ 25 Gigabit Ethernet
- ระบบ 40 Gigabit Ethernet
- ระบบ 10 Gigabit Ethernet ที่ต้องการเผื่อประสิทธิภาพ
- บริเวณที่มีสัญญาณรบกวนทางแม่เหล็กไฟฟ้าสูง
- ระบบ PoE กำลังสูงภายในระยะที่มาตรฐานกำหนด
ระบบ CAT8 ต้องใช้อุปกรณ์เชื่อมต่อ CAT8 แบบ Shielded และระบบกราวด์ที่เหมาะสม หากไม่แน่ใจเรื่องหัวต่อ Jack หรือ Patch Panel สามารถสอบถาม KK Cable ก่อนเลือกอุปกรณ์ได้
⑪ อุปกรณ์ที่แนะนำให้ใช้ร่วมกัน
- LINK CAT8 Shielded Plug รุ่น US-1081
- LINK CAT8 Shielded Jack รุ่น US-1044TF
- Shielded Unloaded Patch Panel รุ่น US-3002SA
- CAT8 Shielded Patch Cord
- Network Switch ที่มีพอร์ต 25GbE หรือ 40GbE แบบ RJ45
- ระบบ Bonding และ Grounding สำหรับตู้แร็ก
- เครื่องทดสอบหรือ Cable Certifier ที่รองรับ CAT8
⑫ คำแนะนำในการติดตั้ง
- ออกแบบระยะ Channel สำหรับ 25/40Gbps ไม่เกิน 30 เมตร
- ใช้อุปกรณ์ CAT8 Shielded ตลอดทั้งระบบ
- เชื่อมต่อชิลด์เข้ากับระบบ Bonding และ Grounding อย่างถูกต้อง
- รักษาฟอยล์และตาข่ายชิลด์ไม่ให้เสียหายขณะปอกสาย
- คลายเกลียวคู่สายเฉพาะระยะที่จำเป็น
- รักษารัศมีโค้งงออย่างน้อย 8 เท่าของขนาดสายขณะติดตั้ง
- หลังติดตั้งรักษารัศมีโค้งงออย่างน้อย 4 เท่าของขนาดสาย
- ไม่รัดเคเบิลไทร์แน่นจนสายเสียรูป
- แยกสายออกจากสายไฟกำลังตามมาตรฐาน
- ทดสอบและรับรองผลสายทุกลิงก์หลังติดตั้ง
⑬ ข้อควรระวัง
- 40Gbps รองรับที่ระยะ Channel ไม่เกิน 30 เมตร
- ความยาว 305 เมตรเป็นความยาวรวมของม้วนสำหรับตัดแบ่งใช้งาน
- ไม่เหมาะสำหรับเดินลิงก์ 25/40Gbps ระยะ 100 เมตร
- รุ่นนี้ออกแบบสำหรับติดตั้งภายในอาคาร
- ไม่ควรติดตั้งกลางแจ้ง ฝังดิน หรือบริเวณเปียกชื้น
- ต้องใช้อุปกรณ์ CAT8 Shielded หากต้องการรักษาประสิทธิภาพ CAT8
- การต่อกราวด์ที่ไม่ถูกต้องอาจลดประสิทธิภาพของชิลด์
- ควรตรวจสอบว่า Switch และ Server มีพอร์ต RJ45 ที่รองรับ 25/40GBASE-T จริง
- สินค้าเป็นสายเปล่า ยังไม่ได้ติดตั้งหัวเชื่อมต่อ
⑭ สิ่งที่ได้รับ
- สายแลน LINK CAT8 S/FTP รุ่น US-9488LSZH จำนวน 1 ม้วน
- ความยาวรวม 305 เมตร
หมายเหตุ: ภายในชุดไม่มีหัว CAT8, CAT8 Jack, Patch Panel, Patch Cord และเครื่องมือเข้าสาย
⑮ เปรียบเทียบ CAT8 กับ CAT6A
- CAT6A: รองรับ 10Gbps ที่ระยะ Channel สูงสุด 100 เมตร
- CAT8: รองรับ 25/40Gbps ที่ระยะ Channel สูงสุดประมาณ 30 เมตร
- CAT6A: เหมาะกับสำนักงาน อาคาร และระบบทั่วไป
- CAT8: เหมาะกับ Data Center และการเชื่อมต่ออุปกรณ์ระยะสั้น
- CAT8: ต้องใช้อุปกรณ์ Shielded และควบคุมการติดตั้งเข้มงวดกว่า
⑯ คำถามที่พบบ่อย
US-9488LSZH รองรับ 40Gbps หรือไม่?
รองรับ 40GBASE-T ที่ระยะ Channel ไม่เกิน 30 เมตร เมื่อใช้อุปกรณ์ CAT8 ที่รองรับและติดตั้งตามมาตรฐาน
สายหนึ่งม้วนยาว 305 เมตร ใช้ 40Gbps ได้ตลอด 305 เมตรหรือไม่?
ไม่ได้ ความยาว 305 เมตรเป็นความยาวรวมสำหรับตัดแบ่งสร้างหลายลิงก์ โดยแต่ละ Channel สำหรับ 25/40Gbps ต้องไม่เกินประมาณ 30 เมตร
สามารถใช้หัว RJ45 CAT6A ได้หรือไม่?
อาจเชื่อมต่อทางกายภาพได้ในบางกรณี แต่ไม่ควรใช้หากต้องการรักษาประสิทธิภาพ CAT8 ควรเลือกหัว Plug และ Jack CAT8 แบบ Shielded ที่ออกแบบมาสำหรับสาย 22AWG
ต้องต่อกราวด์หรือไม่?
ควรเชื่อมต่อระบบชิลด์ผ่าน Patch Panel และตู้แร็กเข้าสู่ระบบ Bonding และ Grounding ที่ออกแบบอย่างถูกต้อง
เหมาะกับการเดินสายภายในบ้านหรือไม่?
บ้านทั่วไปไม่จำเป็นต้องใช้ CAT8 เพราะ CAT6 หรือ CAT6A รองรับการใช้งานได้เพียงพอ รุ่นนี้เหมาะกับ Data Center และระบบที่ใช้งาน 25/40Gbps ระยะสั้นมากกว่า
รองรับ PoE++ หรือไม่?
รองรับ PoE++ Type 4 แต่ต้องใช้อุปกรณ์เชื่อมต่อที่รองรับกำลังไฟ และออกแบบการรวมมัดสายกับการระบายความร้อนอย่างเหมาะสม
⑰ สรุป
LINK US-9488LSZH เป็นสาย CAT8 S/FTP ระดับ Data Center รองรับแบนด์วิดท์ 2,000MHz และเครือข่าย 25/40Gbps ที่ระยะไม่เกิน 30 เมตร ใช้ทองแดงแท้ 22AWG พร้อมฟอยล์หุ้มแยกคู่สายและตาข่ายชิลด์หุ้มรวม เหมาะสำหรับ Server, Switch และ Storage ความเร็วสูง สอบถามราคาและตรวจสอบสินค้ากับ KK Cable ได้ก่อนสั่งซื้อ
