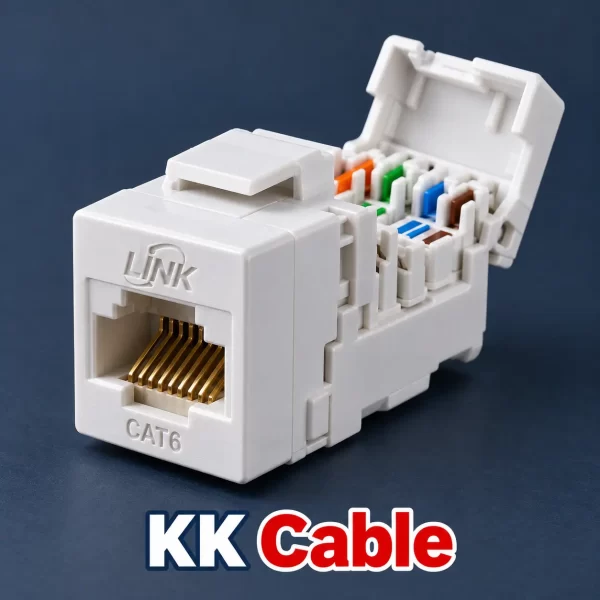

แจ็ก RJ45 LINK US-1006STF เป็นแจ็กตัวเมียประเภท CAT6 รูปแบบ Slim Tool Free สีขาว สำหรับจัดทำจุดเชื่อมต่อสายแลน ออกแบบให้เข้าสายโดยไม่ต้องใช้เครื่องมือเข้าสายตามวิธีที่กำหนดสำหรับรุ่นนี้ และเชื่อมต่ออุปกรณ์ปลายทางผ่านสาย Patch Cord
KK Cable นำเสนอรายละเอียดสินค้าและแนวทางเตรียมงาน เพื่อช่วยให้เลือกสายแลน หน้ากาก และอุปกรณ์ประกอบได้เข้ากัน พร้อมตรวจสอบจุดเชื่อมต่อก่อนเปิดใช้งาน
① แจ็ก LINK US-1006STF คืออะไร
LINK US-1006STF เป็นแจ็ก RJ45 ตัวเมียสำหรับระบบสายแลน CAT6 ใช้เป็นจุดต่อระหว่างสายที่เดินไว้กับสาย Patch Cord ของคอมพิวเตอร์หรืออุปกรณ์เครือข่าย
รุ่นนี้มีคุณสมบัติ Slim และ Tool Free เหมาะสำหรับผู้ที่ต้องการแจ็ก CAT6 แบบเข้าสายโดยไม่ใช้เครื่องมือเข้าสาย โดยยังต้องติดตั้งตามคู่มือและทดสอบหลังทำงานเสร็จ
② คุณสมบัติหลักของสินค้า
- ยี่ห้อ LINK
- รหัสสินค้า US-1006STF
- ประเภท RJ45 Modular Jack ตัวเมีย
- ประเภทระบบสาย CAT6
- รูปแบบตัวแจ็ก Slim
- คุณสมบัติ Tool Free
- สีขาว
ควรตรวจรหัสสินค้าเต็มก่อนสั่งซื้อ เพราะแจ็ก CAT6 สีขาวของ LINK มีหลายรุ่นและมีวิธีติดตั้งแตกต่างกัน
③ Tool Free หมายถึงอะไร
Tool Free หมายถึงการเข้าสายโดยไม่ต้องใช้เครื่องมือเข้าสายในขั้นตอนที่ตัวแจ็กออกแบบไว้ ผู้ติดตั้งต้องจัดตัวนำและประกอบส่วนเข้าสายตามวิธีของรุ่นนี้
คุณสมบัตินี้ไม่ได้หมายความว่าติดตั้งได้โดยไม่ใช้เครื่องมือทุกขั้นตอน ยังต้องเตรียมสาย ปอกเปลือก ตัดส่วนที่จำเป็น และตรวจสอบด้วยเครื่องทดสอบที่เหมาะสม
④ รูปแบบ Slim เหมาะกับงานอย่างไร
ตัวแจ็กแบบ Slim เป็นทางเลือกสำหรับงานที่ต้องจัดจุดเชื่อมต่อในพื้นที่จำกัด โดยต้องตรวจขนาดช่องติดตั้งและระบบล็อกของหน้ากากหรือแผงรองรับก่อนใช้งาน
ควรตรวจพื้นที่ด้านหลังให้เพียงพอสำหรับส่วนเข้าสายและการโค้งตัวของสาย ไม่ควรฝืนปิดหน้ากากจนสายหรือชิ้นส่วนของแจ็กถูกกดทับ
⑤ สีขาวช่วยจัดจุด LAN ให้เรียบร้อย
แจ็กสีขาวเหมาะกับการจัดจุดเชื่อมต่อให้มีโทนสีสอดคล้องกับหน้ากากและพื้นที่ใช้งาน เช่น โต๊ะทำงาน ห้องประชุม และจุดเครือข่ายภายในบ้าน
หากมีหลายพอร์ต ควรติดหมายเลขกำกับและบันทึกปลายสาย เพื่อให้ระบุวงจรได้ชัดเจนโดยไม่ต้องอาศัยสีเพียงอย่างเดียว
⑥ เหมาะสำหรับงานประเภทใด
- จุด LAN สำหรับคอมพิวเตอร์สำนักงาน
- จุดเชื่อมต่อเครือข่ายภายในบ้าน
- จุดใช้งานเครื่องพิมพ์เครือข่าย
- จุดเครือข่ายในห้องเรียนหรือห้องประชุม
- งานที่ต้องการแจ็ก CAT6 แบบ Slim Tool Free
ต้องเลือกสายแลน สาย Patch Cord และอุปกรณ์รองรับให้สอดคล้องกับระบบที่ออกแบบไว้
⑦ ต่างจาก US-1006SL อย่างไร
US-1006STF และ US-1006SL เป็นแจ็ก CAT6 แบบ Slim สีขาวคนละรหัสสินค้า โดย US-1006STF ระบุ Tool Free ส่วน US-1006SL ระบุใช้ Fast Tool US-8061
จึงควรเลือกตามวิธีเข้าสายที่ต้องการ ไม่ควรนำเครื่องมือหรือขั้นตอนของอีกรุ่นมาใช้กับ US-1006STF โดยไม่มีข้อมูลรองรับ
⑧ เลือกสายแลนให้เข้ากับแจ็ก
เลือกสายที่เหมาะกับระบบ CAT6 พร้อมตรวจชนิดตัวนำ ขนาดตัวนำ ขนาดฉนวน และข้อกำหนดของส่วนเข้าสายให้ตรงกับแจ็ก
หากสายไม่เข้ากับตำแหน่งจัดตัวนำหรือทำให้ส่วนเข้าสายปิดไม่ได้ตามปกติ ควรตรวจความเข้ากันได้ก่อน ไม่ควรฝืนประกอบด้วยแรง
⑨ เลือกหน้ากากและแผงรองรับ
ตรวจรูปทรงช่องติดตั้ง ระบบล็อก และพื้นที่ด้านหลังให้รองรับ US-1006STF ได้จริง หากต้องติดหลายแจ็กในหน้ากากเดียวกัน ควรทดลองประกอบก่อนเข้าสายทั้งหมด
หลังประกอบ ตัวแจ็กต้องยึดแน่น และมีพื้นที่ให้เสียบหรือถอด Patch Cord ได้สะดวกโดยไม่ติดพอร์ตข้างเคียง
⑩ ข้อมูลทางเทคนิคของสินค้า
| รายการ | รายละเอียด |
|---|---|
| ยี่ห้อ | LINK |
| รหัสสินค้า | US-1006STF |
| ประเภทอุปกรณ์ | RJ45 Modular Jack ตัวเมีย |
| ประเภทระบบสาย | CAT6 |
| รูปแบบตัวแจ็ก | Slim |
| รูปแบบเข้าสาย | Tool Free |
| สี | ขาว |
รายละเอียดวัสดุ ขนาดตัวแจ็ก ขนาดสายที่รองรับ และการรับรองมาตรฐาน ควรตรวจจากเอกสารรุ่นนี้ก่อนนำไปกำหนดสเปกงานโครงการ
⑪ ตรวจสอบก่อนติดตั้ง
ตรวจรหัส US-1006STF สีขาว พร้อมตรวจสภาพช่องเสียบ ส่วนเข้าสาย และส่วนล็อกให้สมบูรณ์ จากนั้นตรวจสายและหน้ากากให้เข้ากันกับแจ็ก
KK Cable แนะนำให้ศึกษาวิธีประกอบ Tool Free ของรุ่นนี้ก่อนเริ่มงาน พร้อมกำหนดหมายเลขพอร์ตและผังเข้าสายให้ชัดเจน เพื่อช่วยลดการสลับคู่สายและประกอบผิดขั้นตอน
⑫ เครื่องมือและอุปกรณ์ที่ควรเตรียม
- แจ็ก LINK US-1006STF
- สายแลนที่เข้ากันได้กับแจ็กและเหมาะกับระบบ CAT6
- หน้ากากหรือแผงรองรับที่เข้ากันได้
- เครื่องมือปอกสาย
- เครื่องมือตัดสายสำหรับขั้นตอนที่คู่มือกำหนด
- เครื่องทดสอบสายแลนตามข้อกำหนดงาน
- ฉลากหมายเลขสายและพอร์ต
แม้เป็นแบบ Tool Free แต่ยังต้องเตรียมเครื่องมือสำหรับจัดเตรียมสายและตรวจสอบคุณภาพงาน ไม่ควรข้ามขั้นตอนทดสอบหลังเข้าสาย
⑬ เตรียมตำแหน่งติดตั้งจุด LAN
เลือกตำแหน่งที่เข้าถึงได้ง่าย ไม่ถูกเฟอร์นิเจอร์กดทับสาย และมีระยะให้ Patch Cord โค้งตัวโดยไม่พับหักบริเวณหัวเสียบ
ตรวจความลึกของกล่องและพื้นที่ด้านหลังให้เพียงพอสำหรับตัวแจ็ก ส่วนเข้าสาย และแนวสาย โดยไม่ให้จุดต่อรับแรงดึงเมื่อปิดหน้ากาก
⑭ เตรียมปลายสายก่อนเข้าสาย
ปอกเปลือกตามระยะที่กำหนด
ปอกเปลือกนอกตามวิธีติดตั้งของแจ็ก ระวังไม่ให้เครื่องมือบาดฉนวนหรือตัวนำ หากพบความเสียหาย ควรตัดส่วนเสียและเตรียมปลายสายใหม่
รักษาเกลียวและจัดส่วนประกอบสาย
คลายเกลียวเฉพาะส่วนที่จำเป็นสำหรับจัดตัวนำ หากสายมีตัวแบ่งคู่สาย ให้จัดการตามข้อกำหนดของสายและวิธีติดตั้งแจ็ก ไม่ควรดัดหรือตัดจากการคาดเดา
⑮ เลือกผังสาย T568A หรือ T568B
กำหนดรูปแบบเข้าสายให้สอดคล้องกับระบบเดิม สำหรับสายเชื่อมต่อตรงทั่วไป ให้ใช้รูปแบบเดียวกันที่ปลายทั้งสองด้าน
ยึดผังสีบนตัวแจ็กหรือส่วนจัดสายของรุ่นนี้เป็นหลัก เพราะตำแหน่งเข้าสายอาจจัดวางต่างจากลำดับขาของหัว RJ45 ตัวผู้
⑯ วิธีเข้าสายแบบ Tool Free
จัดตัวนำเข้าตำแหน่ง
เปิดหรือแยกส่วนเข้าสายตามคู่มือ วางตัวนำแต่ละเส้นในตำแหน่งที่กำหนด ตรวจให้ครบทุกคู่และตรงกับผังสีที่เลือก
ประกอบส่วนเข้าสาย
จัดการตัวนำส่วนเกินและประกอบส่วนเข้าสายตามลำดับที่ผู้ผลิตกำหนด ตรวจว่าชิ้นส่วนเข้าที่และล็อกสมบูรณ์ โดยไม่มีตัวนำถูกหนีบผิดตำแหน่ง
ตรวจความเรียบร้อย
หากประกอบไม่ได้ตามปกติ ให้ตรวจขนาดสาย ตำแหน่งตัวนำ และแนวชิ้นส่วนก่อน ไม่ควรใช้แรงหรือเครื่องมือกดแทนโดยไม่มีคำแนะนำรองรับ
⑰ ประกอบแจ็กเข้าหน้ากากหรือแผง
เมื่อเข้าสายและตรวจความเรียบร้อยแล้ว จึงประกอบแจ็กเข้าช่องรองรับตามระบบล็อกของอุปกรณ์ ตรวจว่าตัวแจ็กยึดแน่นและช่องเสียบอยู่ในตำแหน่งใช้งานสะดวก
จัดสายด้านหลังให้ไม่ตึง ไม่ถูกขอบกล่องบีบ และไม่ดันส่วนเข้าสาย ก่อนยึดหน้ากากหรือแผงเข้าที่
⑱ เชื่อมต่อและตั้งค่าการใช้งาน
แจ็กเป็นอุปกรณ์เชื่อมต่อแบบ Passive ไม่ต้องเสียบไฟ ไม่มีหน้า Login และไม่ต้องตั้งค่า IP ที่ตัวแจ็ก
หลังติดตั้ง ให้ต่อ Patch Cord จากแจ็กไปยังอุปกรณ์ปลายทาง ส่วนการตั้งค่า IP, DHCP หรือ VLAN ให้ดำเนินการที่คอมพิวเตอร์ เราเตอร์ หรือสวิตช์ตามแบบระบบ
⑲ ทดสอบหลังติดตั้ง
ตรวจการต่อสาย
ทดสอบ Wire Map เพื่อตรวจสายขาด ลัดวงจร และการเรียงสายผิด จากนั้นตรวจสถานะลิงก์กับอุปกรณ์จริง
ตรวจประสิทธิภาพ CAT6
เครื่องตรวจความต่อเนื่องพื้นฐานไม่ได้ยืนยันประสิทธิภาพ CAT6 ทั้งหมด หากงานกำหนดให้รับรองระบบสาย ต้องใช้เครื่องทดสอบและเกณฑ์ประเมินตามรูปแบบรับมอบงาน
การเลือกแจ็ก CAT6 ต้องพิจารณาสายแลน สาย Patch Cord และคุณภาพการติดตั้งทั้งหมดร่วมกัน
⑳ เข้าสายแล้วเครือข่ายไม่ขึ้น
- ตรวจว่า Patch Cord เสียบแน่นทั้งสองด้าน
- ลองใช้ Patch Cord ที่ทราบว่าใช้งานได้
- ตรวจสถานะพอร์ตสวิตช์และอุปกรณ์ปลายทาง
- ทดสอบสายและตรวจผังเข้าสายทั้งสองด้าน
- ตรวจว่าส่วนเข้าสาย Tool Free ประกอบและล็อกสมบูรณ์
- ตรวจหมายเลขพอร์ตว่าต่อถึงปลายทางที่ถูกต้อง
หากต้องเปิดส่วนเข้าสายเพื่อตรวจแก้ ให้ทำตามวิธีของผู้ผลิต หากลิงก์ขึ้นแต่เข้าอินเทอร์เน็ตไม่ได้ ควรตรวจการรับ IP และระบบเครือข่ายเพิ่มเติม
㉑ วิธีดูแลรักษาแจ็ก
ปลดตัวล็อกหัว RJ45 ก่อนถอด Patch Cord หลีกเลี่ยงการกระชากสายหรือกดหัวเสียบด้านข้าง และไม่ดึงสายด้านหลังจนจุดเข้าสายรับแรง
ดูแลช่องเสียบให้แห้ง ไม่ฉีดน้ำยาลงในช่อง หากพบส่วนล็อกแตก ช่องเสียบหลวม หรือส่วนเข้าสายประกอบไม่แน่น ควรตรวจและแก้ไขก่อนใช้งานต่อ
㉒ คำถามที่พบบ่อย
US-1006STF เป็นสีอะไร
รุ่นนี้เป็นสีขาว ตามรายละเอียดสินค้าที่ผู้ผลิตระบุ
ต้องใช้ Fast Tool US-8061 หรือไม่
US-1006STF ระบุคุณสมบัติ Tool Free ส่วน US-1006SL เป็นรุ่นที่ระบุใช้ US-8061 จึงไม่ควรนำวิธีเข้าสายของสองรุ่นมาใช้สลับกัน
Tool Free หมายถึงไม่ต้องใช้เครื่องมือทุกขั้นตอนหรือไม่
หมายถึงไม่ต้องใช้เครื่องมือเข้าสายในขั้นตอนที่ออกแบบไว้ แต่ยังต้องเตรียมเครื่องมือปอกหรือตัดสาย และเครื่องทดสอบตามลักษณะงาน
มี Auto Shutter หรือไม่
ข้อมูลชื่อสินค้าที่ตรวจสอบไม่ได้ระบุ Auto Shutter จึงไม่ควรนำคุณสมบัตินี้มาใช้กับ US-1006STF โดยไม่มีข้อมูลยืนยันเพิ่มเติม
เปลี่ยนแจ็กเป็น CAT6 แล้วความเร็วเพิ่มทันทีหรือไม่
ไม่จำเป็น ความเร็วขึ้นอยู่กับสายที่เดินไว้ สาย Patch Cord พอร์ตอุปกรณ์ คุณภาพการติดตั้ง และการตั้งค่าระบบร่วมกัน
㉓ เลือกซื้อให้ตรงรุ่นและตรงงาน
แจ็ก RJ45 LINK US-1006STF เหมาะสำหรับผู้ที่ต้องการแจ็กตัวเมีย CAT6 แบบ Slim Tool Free สีขาว โดยควรตรวจชนิดสาย หน้ากาก และวิธีประกอบให้เข้ากันก่อนติดตั้ง
สอบถาม KK Cable โดยแจ้งรหัส US-1006STF จำนวนที่ต้องการ และอุปกรณ์ที่จะใช้ร่วมกัน เพื่อประกอบการตรวจสอบรายการสินค้า ราคา และความพร้อมก่อนสั่งซื้อ
