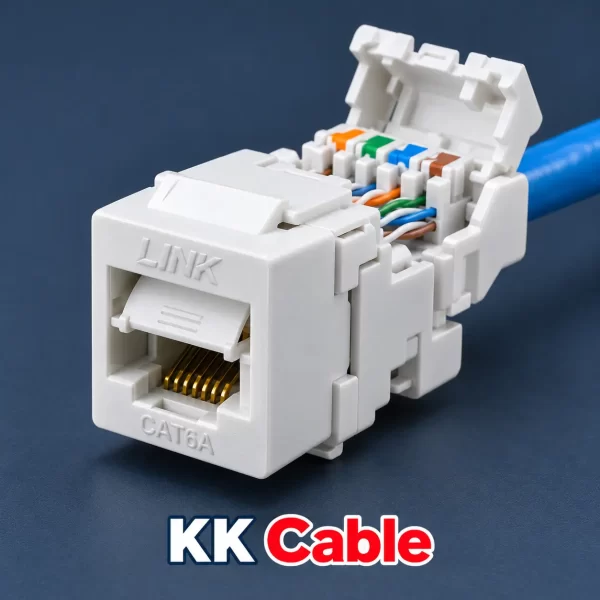

แจ็ก RJ45 LINK US-1022TFAS เป็นแจ็กตัวเมียประเภท CAT6A UTP พร้อมคุณสมบัติ Tool Free และ Auto Shutter สำหรับจัดทำจุดเชื่อมต่อสายแลน โดยเชื่อมต่อคอมพิวเตอร์และอุปกรณ์เครือข่ายผ่านสาย Patch Cord
KK Cable นำเสนอข้อมูลสินค้าและแนวทางเตรียมงาน เพื่อช่วยให้เลือกสายแลน อุปกรณ์รองรับ และวิธีติดตั้งได้ตรงกับรุ่น พร้อมตรวจสอบจุดเชื่อมต่อก่อนเปิดใช้งาน
① แจ็ก LINK US-1022TFAS คืออะไร
LINK US-1022TFAS เป็นแจ็ก RJ45 ตัวเมียสำหรับระบบสายแลน CAT6A UTP ใช้เป็นจุดต่อระหว่างสายที่เดินไว้กับสาย Patch Cord ของอุปกรณ์ปลายทาง
คุณสมบัติที่ผู้ผลิตระบุคือ Tool Free และ Auto Shutter จึงเป็นทางเลือกสำหรับผู้ที่ต้องการวิธีเข้าสายแบบไม่ใช้เครื่องมือเข้าสาย พร้อมบานปิดช่องเสียบอัตโนมัติ
② คุณสมบัติหลักของสินค้า
- ยี่ห้อ LINK
- รหัสสินค้า US-1022TFAS
- ประเภทแจ็ก RJ45 ตัวเมีย
- ประเภทระบบสาย CAT6A
- รูปแบบ UTP
- เข้าสายแบบ Tool Free
- พร้อม Auto Shutter
ควรตรวจรหัสสินค้าเต็มก่อนสั่งซื้อ ไม่ควรนำคุณสมบัติของแจ็ก CAT6A รุ่นอื่นมาใช้กับรุ่นนี้โดยไม่มีข้อมูลยืนยัน
③ Tool Free หมายถึงอะไร
Tool Free หมายถึงการเข้าสายโดยไม่ต้องใช้เครื่องมือเข้าสายในขั้นตอนที่แจ็กออกแบบไว้ โดยต้องจัดตัวนำและประกอบส่วนเข้าสายตามคู่มือของรุ่นนี้
ยังต้องเตรียมเครื่องมือปอกหรือตัดสายตามลักษณะงาน และใช้เครื่องทดสอบหลังติดตั้ง คุณสมบัตินี้ไม่ได้หมายถึงไม่ใช้เครื่องมือทุกขั้นตอน
④ Auto Shutter ทำหน้าที่อย่างไร
Auto Shutter คือบานปิดช่องเสียบอัตโนมัติ สำหรับปิดช่องรับหัว RJ45 ในช่วงที่ไม่ได้เสียบสาย ช่วยลดการเปิดโล่งของช่องเชื่อมต่อ
ควรเสียบหัว RJ45 ตามแนวที่ถูกต้อง ไม่ใช้สิ่งของงัดหรือกดบานปิด หากเสียบติดขัด ให้ตรวจหัวเสียบและกลไกก่อนใช้แรงเพิ่มเติม
⑤ UTP ต่างจากแบบชิลด์อย่างไร
UTP เป็นระบบคู่สายบิดเกลียวแบบไม่มีชิลด์ จึงควรเลือกแจ็กและสายให้สอดคล้องกับประเภทระบบที่กำหนดไว้
US-1022TFAS ระบุเป็น UTP ไม่ควรอธิบายว่าเป็นแจ็ก Shielded หรือมีหน้าที่เชื่อมต่อชิลด์ หากงานกำหนดระบบชิลด์ ต้องเลือกอุปกรณ์ให้ตรงกับแบบนั้น
⑥ เหมาะสำหรับงานประเภทใด
- จุด LAN ในสำนักงานที่กำหนดระบบ CAT6A UTP
- จุดเชื่อมต่อเครือข่ายภายในบ้านที่ออกแบบเป็น CAT6A
- จุดเครือข่ายในห้องเรียนหรือห้องประชุม
- จุดสำรองที่ต้องการบานปิดช่องเสียบอัตโนมัติ
- งานที่ต้องการแจ็ก CAT6A UTP แบบ Tool Free
ต้องตรวจพื้นที่ติดตั้ง สายแลน และอุปกรณ์รองรับให้เข้ากันก่อนเลือกใช้งาน
⑦ ต่างจาก US-6222TFS อย่างไร
US-1022TFAS ระบุเป็น CAT6A UTP แบบ Tool Free พร้อม Auto Shutter ส่วน US-6222TFS ระบุเพิ่มเติมว่าเป็น SUPER-S และ Short Body
จึงไม่ควรนำชื่อ SUPER-S หรือ Short Body มาใช้กับ US-1022TFAS โดยอัตโนมัติ หากต้องเปรียบเทียบขนาดและพื้นที่ติดตั้ง ควรตรวจเอกสารทางเทคนิคของทั้งสองรุ่น
⑧ เลือกสายแลนสำหรับเข้าสาย
เลือกสายที่เหมาะกับระบบ CAT6A UTP พร้อมตรวจชนิดตัวนำ ขนาดตัวนำ ขนาดฉนวน และข้อกำหนดของส่วนเข้าสายให้ตรงกับแจ็ก
ไม่ควรถือว่าสายทุกเส้นที่ระบุ CAT6A จะเข้ากันได้กับแจ็กทุกแบบ หากสายไม่เข้าตำแหน่งหรือทำให้ประกอบไม่ได้ตามปกติ ควรตรวจความเข้ากันได้ก่อน
⑨ เลือกหน้ากากและแผงรองรับ
ตรวจรูปทรงช่องติดตั้ง ระบบล็อก และพื้นที่ด้านหลังให้รองรับ US-1022TFAS ได้จริง หากติดหลายแจ็กในอุปกรณ์เดียวกัน ควรทดลองประกอบก่อนเข้าสายทั้งหมด
หลังประกอบ ต้องมีพื้นที่ให้เสียบและถอด Patch Cord ได้สะดวก โดยหน้ากากไม่กีดขวางช่องเสียบหรือการทำงานของ Auto Shutter
⑩ ข้อมูลทางเทคนิคของสินค้า
| รายการ | รายละเอียด |
|---|---|
| ยี่ห้อ | LINK |
| รหัสสินค้า | US-1022TFAS |
| ประเภทอุปกรณ์ | แจ็ก RJ45 ตัวเมีย |
| ประเภทระบบสาย | CAT6A |
| รูปแบบระบบ | UTP |
| รูปแบบเข้าสาย | Tool Free |
| บานปิดช่องเสียบ | Auto Shutter |
รายละเอียดวัสดุ สี ขนาดตัวแจ็ก ขนาดสายที่รองรับ และการรับรองมาตรฐาน ควรตรวจจากเอกสารรุ่นนี้ก่อนนำไปกำหนดสเปกงานโครงการ
⑪ ตรวจสอบก่อนติดตั้ง
ตรวจรหัส US-1022TFAS สภาพช่องเสียบ บานปิด ส่วนเข้าสาย และส่วนล็อก พร้อมตรวจสายและอุปกรณ์รองรับให้ตรงกับแบบระบบ
KK Cable แนะนำให้ศึกษาวิธีประกอบ Tool Free ของรุ่นนี้ก่อนเริ่มงาน พร้อมกำหนดหมายเลขพอร์ตและผังเข้าสาย เพื่อช่วยลดการสลับคู่สายและตรวจแก้ได้สะดวก
⑫ เครื่องมือและอุปกรณ์ที่ควรเตรียม
- แจ็ก LINK US-1022TFAS
- สายแลนที่เข้ากันได้กับแจ็กและเหมาะกับระบบ CAT6A UTP
- หน้ากากหรือแผงรองรับที่เข้ากันได้
- เครื่องมือปอกสาย
- เครื่องมือตัดสายสำหรับขั้นตอนที่คู่มือกำหนด
- เครื่องทดสอบสายตามข้อกำหนดงาน
- ฉลากหมายเลขสายและพอร์ต
แม้เป็นแบบ Tool Free แต่ยังต้องเตรียมเครื่องมือสำหรับจัดเตรียมสายและตรวจสอบคุณภาพงาน ไม่ควรข้ามขั้นตอนทดสอบหลังเข้าสาย
⑬ เตรียมตำแหน่งติดตั้งจุด LAN
เลือกตำแหน่งที่เข้าถึงได้ง่าย ไม่ถูกเฟอร์นิเจอร์กดทับสาย และมีพื้นที่ให้ Patch Cord โค้งตัวโดยไม่พับหักบริเวณหัวเสียบ
ตรวจความลึกของกล่องและพื้นที่ด้านหลังให้เพียงพอสำหรับตัวแจ็ก ส่วนเข้าสาย และแนวสายตามข้อกำหนดของสายที่ใช้จริง
⑭ เตรียมปลายสายก่อนเข้าสาย
ปอกเปลือกตามระยะที่กำหนด
ปอกเปลือกนอกตามวิธีติดตั้งของแจ็ก ระวังไม่ให้เครื่องมือบาดฉนวนหรือตัวนำ หากพบส่วนเสียหาย ควรตัดและเตรียมปลายสายใหม่
รักษาเกลียวและจัดส่วนประกอบสาย
คลายเกลียวเฉพาะส่วนที่จำเป็น หากสายมีตัวแบ่งคู่สาย ให้จัดการตามข้อกำหนดของสายและคู่มือแจ็ก ไม่ควรดัดหรือตัดจากการคาดเดา
⑮ เลือกผังสาย T568A หรือ T568B
กำหนดรูปแบบเข้าสายให้สอดคล้องกับระบบเดิม สำหรับสายเชื่อมต่อตรงทั่วไป ให้ใช้รูปแบบเดียวกันที่ปลายทั้งสองด้าน
ยึดผังสีบนตัวแจ็กหรือส่วนจัดสายเป็นหลัก เพราะตำแหน่งช่องเข้าสายอาจจัดวางต่างจากลำดับขาของหัว RJ45 ตัวผู้
⑯ แนวทางเข้าสายแบบ Tool Free
จัดตัวนำเข้าตำแหน่ง
เปิดหรือแยกส่วนเข้าสายตามคู่มือ วางตัวนำแต่ละเส้นในตำแหน่งที่กำหนด ตรวจให้ครบทุกคู่และตรงกับผังสีที่เลือก
ประกอบส่วนเข้าสาย
จัดการตัวนำส่วนเกินและประกอบชิ้นส่วนตามลำดับที่ผู้ผลิตกำหนด ตรวจให้เข้าที่และล็อกสมบูรณ์ โดยไม่มีตัวนำถูกหนีบผิดตำแหน่ง
ตรวจความเรียบร้อย
หากประกอบไม่ได้ตามปกติ ให้ตรวจขนาดสาย ตำแหน่งตัวนำ และแนวชิ้นส่วนก่อน ไม่ควรใช้แรงหรือเครื่องมือกดแทนโดยไม่มีคำแนะนำรองรับ
⑰ ประกอบแจ็กเข้าหน้ากากหรือแผง
เมื่อเข้าสายและตรวจความเรียบร้อยแล้ว จึงประกอบแจ็กเข้าช่องรองรับตามระบบล็อกของอุปกรณ์ ตรวจว่าตัวแจ็กยึดแน่น
จัดสายด้านหลังให้ไม่ตึง ไม่ถูกขอบกล่องบีบ และไม่ดันส่วนเข้าสาย พร้อมตรวจว่าหน้ากากไม่รบกวนช่องเสียบและการทำงานของบานปิด
⑱ เชื่อมต่อและตั้งค่าการใช้งาน
แจ็กเป็นอุปกรณ์เชื่อมต่อแบบ Passive ไม่ต้องเสียบไฟ ไม่มีหน้า Login และไม่ต้องตั้งค่า IP ที่ตัวแจ็ก
ต่อ Patch Cord เข้าช่อง RJ45 ตามแนวที่ถูกต้องโดยไม่ฝืนบานปิด ส่วนการตั้งค่า IP, DHCP หรือ VLAN ให้ดำเนินการที่คอมพิวเตอร์ เราเตอร์ หรือสวิตช์ตามแบบระบบ
⑲ ทดสอบหลังติดตั้ง
ตรวจการต่อสายและบานปิด
ทดสอบ Wire Map เพื่อตรวจสายขาด ลัดวงจร และการเรียงสายผิด จากนั้นตรวจการเสียบและถอด Patch Cord รวมถึงการทำงานของ Auto Shutter ตามวิธีใช้งาน
ตรวจประสิทธิภาพ CAT6A
เครื่องตรวจความต่อเนื่องพื้นฐานไม่ได้ยืนยันประสิทธิภาพ CAT6A ทั้งหมด หากต้องรับรองระบบสาย ให้ใช้เครื่องทดสอบและเกณฑ์ประเมินตามรูปแบบรับมอบงาน
บันทึกผลทดสอบให้สัมพันธ์กับหมายเลขพอร์ต เพื่อใช้ตรวจสอบและดูแลระบบภายหลัง
⑳ เสียบสายติดขัดหรือเครือข่ายไม่ขึ้น
- ตรวจแนวหัว RJ45 และสภาพตัวล็อกของ Patch Cord
- ตรวจว่าช่องเสียบไม่มีสิ่งแปลกปลอม
- หากบานปิดติดขัด ให้หยุดฝืนและตรวจตามคู่มือ
- ลองใช้ Patch Cord ที่ทราบว่าใช้งานได้
- ตรวจสถานะพอร์ตสวิตช์และอุปกรณ์ปลายทาง
- ทดสอบสายและตรวจว่าส่วนเข้าสายประกอบสมบูรณ์
หากลิงก์ขึ้นแต่เข้าอินเทอร์เน็ตไม่ได้ ควรตรวจการรับ IP และระบบเครือข่ายเพิ่มเติม เพราะสาเหตุอาจไม่ได้อยู่ที่ตัวแจ็ก
㉑ วิธีดูแลรักษาแจ็กและ Auto Shutter
ปลดตัวล็อกหัว RJ45 ก่อนถอด Patch Cord หลีกเลี่ยงการกระชากสาย และไม่ใช้สิ่งของงัดหรือกดบานปิดช่องเสียบ
ดูแลช่องเสียบให้แห้ง ไม่ฉีดน้ำยาลงในช่อง หากพบส่วนล็อกแตก บานปิดติดขัด หรือส่วนเข้าสายไม่แน่น ควรตรวจและแก้ไขก่อนใช้งานต่อ
㉒ คำถามที่พบบ่อย
US-1022TFAS เป็นแบบชิลด์หรือไม่
ผู้ผลิตระบุรุ่นนี้เป็น CAT6A UTP จึงไม่ควรระบุเป็นแจ็ก Shielded
รุ่นนี้เป็น Short Body หรือไม่
ข้อมูลชื่อสินค้าที่ตรวจสอบไม่ได้ระบุ Short Body จึงไม่ควรนำคุณสมบัตินี้มาใช้กับ US-1022TFAS โดยไม่มีข้อมูลยืนยันเพิ่มเติม
Tool Free หมายถึงไม่ใช้เครื่องมือทุกขั้นตอนหรือไม่
หมายถึงไม่ต้องใช้เครื่องมือเข้าสายในขั้นตอนที่ออกแบบไว้ แต่ยังต้องเตรียมสายและทดสอบด้วยเครื่องมือที่เหมาะกับงาน
Auto Shutter หมายถึงกันน้ำหรือไม่
ไม่ใช่การรับรองการกันน้ำหรือระดับ IP หากติดตั้งในพื้นที่ชื้น ต้องเลือกอุปกรณ์ป้องกันเพิ่มเติมตามข้อกำหนดของงาน
เปลี่ยนแจ็กเป็น CAT6A แล้วความเร็วเพิ่มทันทีหรือไม่
ไม่จำเป็น ความเร็วขึ้นอยู่กับสาย Patch Cord สายที่เดินไว้ พอร์ตอุปกรณ์ คุณภาพการติดตั้ง และการตั้งค่าระบบร่วมกัน
㉓ เลือกซื้อให้ตรงรุ่นและตรงระบบ
แจ็ก RJ45 LINK US-1022TFAS เหมาะสำหรับผู้ที่ต้องการแจ็กตัวเมีย CAT6A UTP แบบ Tool Free พร้อม Auto Shutter โดยต้องตรวจสายและอุปกรณ์รองรับให้เข้ากันก่อนติดตั้ง
สอบถาม KK Cable โดยแจ้งรหัส US-1022TFAS จำนวนที่ต้องการ และอุปกรณ์ที่จะใช้ร่วมกัน เพื่อประกอบการตรวจสอบรายการสินค้า ราคา และความพร้อมก่อนสั่งซื้อ
