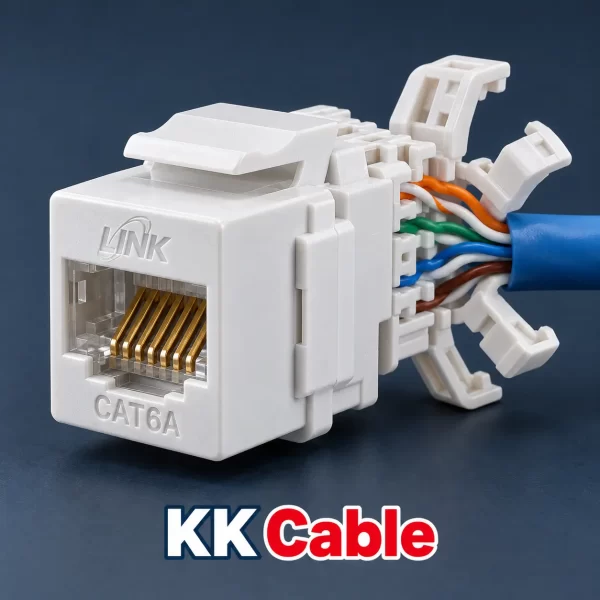

แจ็ก RJ45 LINK US-1026A เป็นแจ็กตัวเมียประเภท CAT6A UTP SUPER-S แบบ Free Direction สำหรับจัดทำจุดเชื่อมต่อสายแลน โดยผู้ผลิตระบุใช้เครื่องมือ TL-5026A หรือ TL-3116 สำหรับเข้าสาย ใช้งานร่วมกับหน้ากากหรือแผงรองรับที่เข้ากันได้ และเชื่อมต่ออุปกรณ์ปลายทางผ่านสาย Patch Cord
KK Cable นำเสนอข้อมูลสินค้าและแนวทางเตรียมงาน เพื่อช่วยให้เลือกแจ็ก สายแลน เครื่องมือ และอุปกรณ์ประกอบได้สอดคล้องกับระบบ CAT6A ที่ต้องการติดตั้ง
① แจ็ก LINK US-1026A คืออะไร
LINK US-1026A เป็นแจ็ก RJ45 ตัวเมียสำหรับระบบสายแลน CAT6A UTP ใช้เป็นจุดต่อระหว่างสายที่เดินไว้กับสาย Patch Cord ของคอมพิวเตอร์หรืออุปกรณ์เครือข่าย
การจัดสายถาวรให้จบที่แจ็กช่วยให้เปลี่ยนสายเชื่อมต่ออุปกรณ์ได้สะดวก โดยไม่ต้องเข้าสายที่เดินอยู่ภายในผนังใหม่ทุกครั้ง
② คุณสมบัติหลักของสินค้า
- ยี่ห้อ LINK
- รหัสสินค้า US-1026A
- ประเภทแจ็ก RJ45 ตัวเมีย
- ประเภทระบบสาย CAT6A
- รูปแบบ UTP
- กลุ่มผลิตภัณฑ์ SUPER-S
- คุณสมบัติที่ผู้ผลิตระบุ Free Direction
- ใช้เครื่องมือ TL-5026A หรือ TL-3116 ตามรายการผู้ผลิต
ควรตรวจรหัสรุ่นเต็มก่อนสั่งซื้อ เพราะแจ็ก CAT6A ของ LINK มีทั้งแบบ UTP และแบบชิลด์ รวมถึงวิธีเข้าสายที่แตกต่างกัน
③ UTP ต่างจากแบบชิลด์อย่างไร
UTP เป็นระบบคู่สายบิดเกลียวแบบไม่มีชิลด์ การเลือกแจ็กควรสอดคล้องกับประเภทสายและแบบระบบที่กำหนดไว้
US-1026A ระบุเป็น UTP จึงไม่ควรนำคุณสมบัติการเชื่อมต่อชิลด์ของแจ็กรุ่น Shielded มาใช้กับรุ่นนี้ หากงานกำหนดระบบชิลด์ ควรเลือกอุปกรณ์ที่ตรงกับข้อกำหนดนั้น
④ SUPER-S และ Free Direction
SUPER-S และ Free Direction เป็นชื่อคุณสมบัติที่ผู้ผลิตใช้ระบุ US-1026A สามารถใช้ประกอบการแยกรุ่นและตรวจรายการอุปกรณ์ได้
สำหรับรายละเอียดทิศทางการจัดสาย วิธีประกอบ และข้อจำกัดของ Free Direction ต้องตรวจคู่มือรุ่นนี้ก่อน ไม่ควรตีความว่าสามารถหมุน พับ หรือเข้าสายได้ทุกทิศทางโดยไม่มีข้อจำกัด
⑤ เลือกอุปกรณ์ให้สอดคล้องกับระบบ CAT6A
การเลือกแจ็ก CAT6A เป็นเพียงส่วนหนึ่งของระบบ ต้องพิจารณาสายแลน สาย Patch Cord แผงกระจายสาย และคุณภาพการติดตั้งร่วมกัน
หากงานกำหนดให้รับรองประสิทธิภาพ CAT6A ต้องใช้การทดสอบตามรูปแบบระบบสายและเกณฑ์รับมอบงาน ไม่ควรสรุปจากประเภทของแจ็กเพียงตัวเดียว
⑥ เหมาะสำหรับงานประเภทใด
- จุด LAN ในสำนักงานที่กำหนดระบบ CAT6A UTP
- จุดเชื่อมต่อเครือข่ายภายในบ้านที่ออกแบบเป็น CAT6A
- จุดเครือข่ายในห้องเรียนหรือห้องประชุม
- งานปรับปรุงระบบสายตามข้อกำหนด CAT6A UTP
- งานที่ระบุแจ็ก LINK US-1026A โดยตรง
ควรเลือกตามแบบระบบ สภาพพื้นที่ และข้อกำหนดของงาน ไม่ใช้ประเภท CAT6A เป็นเหตุผลในการละเลยการตรวจอุปกรณ์ร่วม
⑦ ต่างจาก US-6222TFS อย่างไร
US-1026A ระบุเป็น CAT6A UTP SUPER-S แบบ Free Direction และใช้เครื่องมือ TL-5026A หรือ TL-3116 ส่วน US-6222TFS ระบุ Short Body, Tool Free และ Auto Shutter
จึงเป็นคนละรหัสสินค้าที่มีคุณสมบัติต่างกัน ไม่ควรนำชื่อ Short Body, Tool Free หรือ Auto Shutter ของ US-6222TFS มาใช้กับ US-1026A โดยไม่มีข้อมูลยืนยัน
⑧ เลือกสายแลนสำหรับเข้าสาย
เลือกสายที่เหมาะกับระบบ CAT6A UTP พร้อมตรวจชนิดตัวนำ ขนาดตัวนำ ขนาดฉนวน และข้อกำหนดการเข้าสายให้ตรงกับแจ็ก
ไม่ควรถือว่าสายทุกเส้นที่ระบุ CAT6A จะเข้ากันได้กับแจ็กทุกแบบ โดยเฉพาะเมื่อสายมีโครงสร้างหรือขนาดต่างจากอุปกรณ์ที่ออกแบบไว้
⑨ เลือกหน้ากากและแผงรองรับ
ตรวจรูปทรงช่องติดตั้ง ระบบล็อก และพื้นที่ด้านหลังให้รองรับ US-1026A ได้จริง หากติดหลายแจ็กในหน้ากากหรือแผงเดียวกัน ควรทดลองประกอบก่อนเข้าสายทั้งหมด
การอยู่ในกลุ่มผลิตภัณฑ์เดียวกันไม่ได้ยืนยันว่าอุปกรณ์ทุกคู่เข้ากันได้ ต้องตรวจรายการรองรับของแต่ละรุ่นเพิ่มเติม
⑩ ข้อมูลทางเทคนิคของสินค้า
| รายการ | รายละเอียด |
|---|---|
| ยี่ห้อ | LINK |
| รหัสสินค้า | US-1026A |
| ประเภทอุปกรณ์ | แจ็ก RJ45 ตัวเมีย |
| ประเภทระบบสาย | CAT6A |
| รูปแบบระบบ | UTP |
| กลุ่มผลิตภัณฑ์ | SUPER-S |
| คุณสมบัติที่ผู้ผลิตระบุ | Free Direction |
| เครื่องมือที่ผู้ผลิตระบุ | TL-5026A หรือ TL-3116 |
รายละเอียดวัสดุ ขนาดตัวแจ็ก ขนาดสายที่รองรับ และการรับรองมาตรฐาน ควรตรวจจากเอกสารรุ่นนี้ก่อนนำไปกำหนดสเปกงานโครงการ
⑪ ตรวจสอบก่อนติดตั้ง
ตรวจรหัส US-1026A สภาพช่องเสียบ ส่วนเข้าสาย และส่วนล็อก พร้อมตรวจสาย หน้ากากหรือแผงรองรับให้ตรงกับแบบระบบ
KK Cable แนะนำให้เตรียมเครื่องมือ TL-5026A หรือ TL-3116 ตามที่ผู้ผลิตระบุ และศึกษาวิธีจัดสายแบบ Free Direction ก่อนเริ่มงาน พร้อมกำหนดหมายเลขพอร์ตให้ชัดเจน
⑫ เครื่องมือและอุปกรณ์ที่ควรเตรียม
- แจ็ก LINK US-1026A
- สายแลนที่เข้ากันได้กับแจ็กและเหมาะกับระบบ CAT6A UTP
- หน้ากากหรือแผงรองรับที่เข้ากันได้
- เครื่องมือ TL-5026A หรือ TL-3116
- เครื่องมือปอกและตัดสาย
- เครื่องทดสอบสายตามข้อกำหนดงาน
- ฉลากหมายเลขสายและพอร์ต
เครื่องมือแต่ละชนิดอาจมีขั้นตอนใช้งานต่างกัน ให้ปฏิบัติตามคู่มือของเครื่องมือที่เลือก ไม่ควรนำวิธีของอีกชนิดมาใช้โดยอัตโนมัติ
⑬ เตรียมตำแหน่งติดตั้งและแนวสาย
เลือกตำแหน่งที่เข้าถึงได้ง่าย มีพื้นที่ด้านหลังเพียงพอ และสามารถจัดสายโดยไม่พับหักหรือดึงจุดเข้าสายจนตึง
วางแนวสายและระยะจากแหล่งรบกวนตามข้อกำหนดของงาน รวมถึงรักษารัศมีโค้งตามข้อมูลของสายที่ใช้จริง
⑭ เตรียมปลายสายก่อนเข้าสาย
ปอกเปลือกตามระยะที่กำหนด
ปอกเปลือกนอกตามวิธีติดตั้งของแจ็ก ระวังไม่ให้เครื่องมือบาดฉนวนหรือตัวนำ หากพบส่วนเสียหาย ควรตัดและเตรียมปลายสายใหม่
รักษาเกลียวและจัดส่วนประกอบสาย
คลายเกลียวเฉพาะส่วนที่จำเป็น หากสายมีตัวแบ่งคู่สาย ให้จัดการตามข้อกำหนดของสายและคู่มือแจ็ก ไม่ควรดัดหรือตัดจากการคาดเดา
⑮ เลือกผังสาย T568A หรือ T568B
กำหนดรูปแบบเข้าสายให้สอดคล้องกับระบบเดิม สำหรับสายเชื่อมต่อตรงทั่วไป ให้ใช้รูปแบบเดียวกันที่ปลายทั้งสองด้าน
ยึดผังสีบนตัวแจ็กหรือคู่มือเป็นหลัก เพราะตำแหน่งช่องเข้าสายอาจจัดวางต่างจากลำดับขาของหัว RJ45 ตัวผู้
⑯ แนวทางเข้าสายแจ็ก RJ45 LINK US-1026A
จัดตัวนำตามผังสี
วางตัวนำแต่ละเส้นเข้าตำแหน่งที่กำหนด ตรวจให้ครบทุกคู่และไม่สลับช่อง พร้อมรักษาเกลียวให้ใกล้จุดต่อเท่าที่วิธีติดตั้งอนุญาต
ใช้เครื่องมือที่รองรับ
เข้าสายด้วย TL-5026A หรือ TL-3116 ตามวิธีที่กำหนดสำหรับเครื่องมือนั้น ตรวจตำแหน่งแจ็กและตัวนำก่อนใช้งาน
ตรวจความเรียบร้อยหลังเข้าสาย
ตรวจจุดต่อ ตัวนำส่วนเกิน และส่วนล็อก แนวทางนี้เป็นลำดับเตรียมงานทั่วไป ส่วนระยะปอกสาย วิธีจัด Free Direction และขั้นตอนเฉพาะต้องยึดคู่มือรุ่นนี้เป็นหลัก
⑰ จัดทิศทางสายและประกอบเข้าที่
จัดแนวสายตามรูปแบบที่คู่มือ Free Direction รองรับ โดยไม่ฝืนชิ้นส่วน ไม่ดึงจุดต่อ และไม่พับสายเกินข้อกำหนดของสาย
ประกอบแจ็กเข้าหน้ากากหรือแผงที่เข้ากันได้ ตรวจความแน่น และจัดสายด้านหลังให้ไม่ถูกบีบหรือดันตัวแจ็กออกจากช่อง
⑱ เชื่อมต่อและตั้งค่าการใช้งาน
แจ็กเป็นอุปกรณ์เชื่อมต่อแบบ Passive ไม่ต้องเสียบไฟ ไม่มีหน้า Login และไม่ต้องตั้งค่า IP ที่ตัวแจ็ก
ต่อ Patch Cord จากแจ็กไปยังอุปกรณ์ปลายทาง ส่วนการตั้งค่า IP, DHCP หรือ VLAN ให้ดำเนินการที่คอมพิวเตอร์ เราเตอร์ หรือสวิตช์ตามแบบระบบ
⑲ ทดสอบหลังติดตั้ง
ตรวจการต่อสาย
ทดสอบ Wire Map เพื่อตรวจสายขาด ลัดวงจร และการเรียงสายผิด จากนั้นตรวจสถานะลิงก์กับอุปกรณ์จริง
ตรวจประสิทธิภาพ CAT6A
เครื่องตรวจความต่อเนื่องพื้นฐานไม่ได้ยืนยันประสิทธิภาพ CAT6A ทั้งหมด หากต้องรับรองระบบสาย ให้ใช้เครื่องทดสอบและเกณฑ์ประเมินตามรูปแบบรับมอบงาน
บันทึกผลทดสอบให้สัมพันธ์กับหมายเลขพอร์ต เพื่อใช้ตรวจสอบและดูแลระบบภายหลัง
⑳ เครือข่ายไม่ขึ้นหรือความเร็วต่ำกว่าที่คาด
- ตรวจว่า Patch Cord เสียบแน่นทั้งสองด้าน
- ลองใช้ Patch Cord ที่ทราบว่าใช้งานได้
- ตรวจความสามารถและสถานะของพอร์ตอุปกรณ์
- ทดสอบสายและตรวจจุดเข้าสายทุกคู่
- ตรวจจุดที่สายถูกบีบ พับ หรือดึงตึง
- ตรวจการตั้งค่าเครือข่ายและเงื่อนไขการทดสอบ
ไม่ควรใช้ผลทดสอบความเร็วอินเทอร์เน็ตเพียงอย่างเดียวตัดสินคุณภาพแจ็ก เพราะยังมีปัจจัยจากบริการอินเทอร์เน็ต อุปกรณ์ และปลายทางทดสอบร่วมด้วย
㉑ วิธีดูแลรักษาแจ็ก
ปลดตัวล็อกหัว RJ45 ก่อนถอด Patch Cord หลีกเลี่ยงการกระชากสายหรือกดหัวเสียบด้านข้าง และไม่เปลี่ยนแนวสายด้านหลังด้วยการฝืนจุดเข้าสาย
ดูแลช่องเสียบให้แห้ง ไม่ฉีดน้ำยาลงในช่อง หากพบส่วนล็อกแตก ช่องเสียบหลวม หรือชิ้นส่วนเสียรูป ควรตรวจและแก้ไขก่อนใช้งานต่อ
㉒ คำถามที่พบบ่อย
US-1026A เป็นแบบชิลด์หรือไม่
ผู้ผลิตระบุรุ่นนี้เป็น CAT6A UTP จึงไม่ควรระบุเป็นแจ็ก Shielded
ใช้เครื่องมือเข้าสายรุ่นใด
ผู้ผลิตระบุ TL-5026A หรือ TL-3116 โดยต้องปฏิบัติตามวิธีใช้งานของเครื่องมือที่เลือก
Free Direction หมายถึง Tool Free หรือไม่
ไม่ใช่คุณสมบัติเดียวกัน รายการ US-1026A ระบุ Free Direction พร้อมเครื่องมือเข้าสาย จึงไม่ควรตีความว่าเข้าสายได้โดยไม่ใช้เครื่องมือ
รุ่นนี้มี Auto Shutter หรือไม่
ข้อมูลชื่อสินค้าที่ตรวจสอบไม่ได้ระบุ Auto Shutter จึงไม่ควรนำคุณสมบัตินี้มาใช้กับ US-1026A โดยไม่มีข้อมูลยืนยันเพิ่มเติม
เปลี่ยนแจ็กเป็น CAT6A แล้วความเร็วเพิ่มทันทีหรือไม่
ไม่จำเป็น ความเร็วขึ้นอยู่กับสาย Patch Cord สายที่เดินไว้ พอร์ตอุปกรณ์ คุณภาพการติดตั้ง และการตั้งค่าระบบร่วมกัน
㉓ เลือกซื้อให้ตรงรุ่นและตรงระบบ
แจ็ก RJ45 LINK US-1026A เหมาะสำหรับผู้ที่ต้องการแจ็กตัวเมีย CAT6A UTP SUPER-S แบบ Free Direction และเตรียมเข้าสายด้วย TL-5026A หรือ TL-3116 ตามที่ผู้ผลิตระบุ
สอบถาม KK Cable โดยแจ้งรหัส US-1026A จำนวนที่ต้องการ และอุปกรณ์ที่จะใช้ร่วมกัน เพื่อประกอบการตรวจสอบรายการสินค้า ราคา และความพร้อมก่อนสั่งซื้อ
