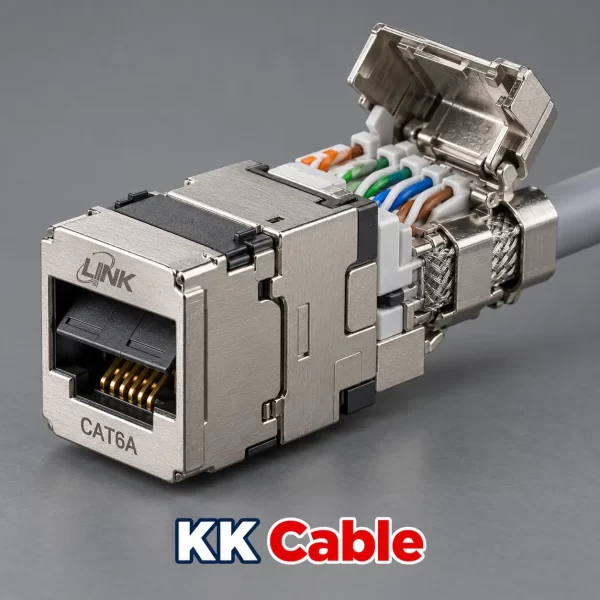

แจ็ก RJ45 LINK US-1034TFAS เป็นแจ็กตัวเมียประเภท CAT6A แบบชิลด์ รูปแบบ Super Slim พร้อมคุณสมบัติ Tool Free และ Auto Shutter สำหรับจัดทำจุดเชื่อมต่อในระบบสายแลน Shielded และเชื่อมต่ออุปกรณ์ปลายทางผ่านสาย Patch Cord
KK Cable นำเสนอข้อมูลสินค้าและแนวทางเตรียมงาน เพื่อช่วยให้เลือกสายแลน หน้ากากหรือแผงรองรับ และอุปกรณ์ประกอบได้สอดคล้องกัน พร้อมตรวจวิธีเข้าสายและการเชื่อมต่อชิลด์ก่อนติดตั้ง
① แจ็ก LINK US-1034TFAS คืออะไร
LINK US-1034TFAS เป็น RJ45 Modular Jack ตัวเมียสำหรับระบบสายแลน CAT6A แบบชิลด์ ใช้เป็นจุดต่อระหว่างสายที่เดินไว้กับสาย Patch Cord ของคอมพิวเตอร์หรืออุปกรณ์เครือข่าย
ผู้ผลิตระบุรูปแบบ Super Slim พร้อม Tool Free และ Auto Shutter จึงควรเลือกและติดตั้งตามข้อกำหนดของรุ่นนี้โดยตรง
② คุณสมบัติหลักของสินค้า
- ยี่ห้อ LINK
- รหัสสินค้า US-1034TFAS
- ประเภท RJ45 Modular Jack ตัวเมีย
- ประเภทระบบสาย CAT6A
- รูปแบบ Shielded หรือแบบชิลด์
- ตัวแจ็กแบบ Super Slim
- เข้าสายแบบ Tool Free
- พร้อม Auto Shutter
ควรตรวจรหัสสินค้าเต็มก่อนสั่งซื้อ เพราะแจ็ก CAT6A แบบชิลด์ของ LINK มีหลายรุ่นและใช้ชื่อรูปแบบตัวแจ็กแตกต่างกัน
③ Super Slim หมายถึงอะไร
Super Slim เป็นชื่อรูปแบบตัวแจ็กที่ผู้ผลิตระบุสำหรับ US-1034TFAS ใช้ประกอบการแยกรุ่นและเลือกอุปกรณ์สำหรับพื้นที่ติดตั้ง
ต้องตรวจขนาดจริง ช่องรองรับ และพื้นที่จัดสายร่วมกัน ไม่ควรตีความว่าใส่ได้กับทุกหน้ากากหรือทุกแผงจากคำว่า Super Slim เพียงอย่างเดียว
④ Tool Free ช่วยในขั้นตอนใด
Tool Free หมายถึงการเข้าสายโดยไม่ต้องใช้เครื่องมือเข้าสายในขั้นตอนที่แจ็กออกแบบไว้ โดยต้องจัดตัวนำและประกอบส่วนเข้าสายตามคู่มือรุ่นนี้
ยังต้องเตรียมเครื่องมือปอกหรือตัดสายตามลักษณะงาน และใช้เครื่องทดสอบหลังติดตั้ง คุณสมบัตินี้ไม่ได้หมายถึงไม่ใช้เครื่องมือทุกขั้นตอน
⑤ Auto Shutter ทำหน้าที่อย่างไร
Auto Shutter คือบานปิดช่องเสียบอัตโนมัติ สำหรับปิดช่องรับหัว RJ45 ในช่วงที่ไม่ได้เสียบสาย ช่วยลดการเปิดโล่งของช่องเชื่อมต่อ
ควรเสียบหัว RJ45 ตามแนวที่ถูกต้อง ไม่ใช้สิ่งของงัดหรือกดบานปิด และไม่ควรตีความว่าคุณสมบัตินี้เป็นการรับรองการกันน้ำหรือระดับ IP
⑥ แบบชิลด์ต่างจาก UTP อย่างไร
แจ็กแบบชิลด์มีส่วนชิลด์สำหรับใช้งานร่วมกับระบบสายและอุปกรณ์ที่ออกแบบให้มีการเชื่อมต่อชิลด์ ส่วนระบบ UTP เป็นระบบคู่สายบิดเกลียวแบบไม่มีชิลด์
US-1034TFAS ระบุเป็น Shielded จึงควรตรวจสายและอุปกรณ์ร่วมให้ตรงกับแบบระบบ ไม่ควรเลือกจากประเภท CAT6A เพียงอย่างเดียว
⑦ เหมาะสำหรับงานประเภทใด
- ระบบสายแลนสำนักงานที่กำหนด CAT6A แบบชิลด์
- จุด LAN ที่ต้องการแจ็กแบบ Super Slim
- งานปรับปรุงจุดเชื่อมต่อของระบบ Shielded เดิม
- จุดสำรองที่ต้องการบานปิดช่องเสียบอัตโนมัติ
- งานที่ระบุแจ็ก CAT6A Shielded แบบ Tool Free
การติดตั้งในพื้นที่ชื้น กลางแจ้ง หรือพื้นที่อุตสาหกรรม ต้องตรวจข้อกำหนดด้านสภาพแวดล้อมเพิ่มเติม คำว่า Shielded ไม่ได้หมายถึงรองรับทุกสภาพพื้นที่
⑧ ต่างจาก US-6722TFS อย่างไร
ผู้ผลิตระบุ US-1034TFAS เป็นแบบ Super Slim ส่วน US-6722TFS ระบุ SUPER-S และ Short Body โดยทั้งสองรุ่นมีคุณสมบัติ CAT6A Shielded, Tool Free และ Auto Shutter ตามชื่อสินค้า
ไม่ควรถือว่า Super Slim และ Short Body เป็นรูปแบบเดียวกัน หากต้องเลือกตามพื้นที่ติดตั้ง ต้องตรวจขนาดและวิธีประกอบของแต่ละรุ่นเพิ่มเติม
⑨ เลือกสายและอุปกรณ์รองรับ
เลือกสายที่เหมาะกับระบบ CAT6A แบบชิลด์ พร้อมตรวจชนิดตัวนำ ขนาดตัวนำ ขนาดฉนวน และโครงสร้างชิลด์ให้ตรงกับข้อกำหนดของแจ็ก
สำหรับหน้ากากหรือแผง ต้องตรวจขนาดช่อง ระบบล็อก และพื้นที่ด้านหลัง ไม่ควรนำรายการแผงที่รองรับแจ็กรุ่นอื่นมาใช้กับ US-1034TFAS โดยไม่มีข้อมูลยืนยัน
⑩ ข้อมูลทางเทคนิคของสินค้า
| รายการ | รายละเอียด |
|---|---|
| ยี่ห้อ | LINK |
| รหัสสินค้า | US-1034TFAS |
| ประเภทอุปกรณ์ | RJ45 Modular Jack ตัวเมีย |
| ประเภทระบบสาย | CAT6A |
| รูปแบบชิลด์ | Shielded |
| รูปแบบตัวแจ็ก | Super Slim |
| รูปแบบเข้าสาย | Tool Free |
| บานปิดช่องเสียบ | Auto Shutter |
รายละเอียดวัสดุ ขนาดตัวแจ็ก ขนาดสายที่รองรับ และการรับรองมาตรฐาน ควรตรวจจากเอกสารรุ่นนี้ก่อนนำไปกำหนดสเปกงานโครงการ
⑪ ตรวจสอบก่อนติดตั้ง
ตรวจรหัส US-1034TFAS สภาพช่องเสียบ บานปิด ส่วนเข้าสาย ส่วนชิลด์ และส่วนล็อก พร้อมตรวจสายและอุปกรณ์รองรับให้ตรงกับแบบระบบ
KK Cable แนะนำให้ศึกษาวิธีประกอบ Tool Free และการเชื่อมต่อชิลด์ของรุ่นนี้ก่อนเริ่มงาน พร้อมกำหนดหมายเลขพอร์ตและบันทึกปลายสายทั้งสองด้านให้สัมพันธ์กัน
⑫ เครื่องมือและอุปกรณ์ที่ควรเตรียม
- แจ็ก LINK US-1034TFAS
- สายแลนแบบชิลด์ที่เข้ากันได้กับแจ็ก
- หน้ากากหรือแผงรองรับที่ยืนยันว่าเข้ากันได้
- เครื่องมือปอกสาย
- เครื่องมือตัดสายสำหรับขั้นตอนที่คู่มือกำหนด
- เครื่องทดสอบสายที่เหมาะกับงาน CAT6A แบบชิลด์
- ฉลากหมายเลขสายและพอร์ต
แม้เป็นแบบ Tool Free แต่ยังต้องใช้เครื่องมือเตรียมสายและตรวจสอบคุณภาพงาน ไม่ควรข้ามขั้นตอนทดสอบหลังเข้าสาย
⑬ วางแผนตำแหน่งและแนวสาย
จัดตำแหน่งจุด LAN หรือแผงให้เข้าถึงได้สะดวก มีพื้นที่ด้านหลังเพียงพอ และสามารถจัดสายโดยไม่ดึงจุดเข้าสายจนตึง
จัดระยะจากแหล่งรบกวนและรักษารัศมีโค้งตามข้อกำหนดของสาย ไม่ควรใช้การมีชิลด์เป็นเหตุผลในการละเลยแนวเดินสายที่เหมาะสม
⑭ เตรียมปลายสายแบบชิลด์
ปอกเปลือกตามคู่มือ
ปอกเปลือกนอกตามระยะที่กำหนด ระวังไม่ให้เครื่องมือบาดตัวนำ ฉนวน หรือส่วนชิลด์ที่ต้องใช้ในการเชื่อมต่อ
จัดส่วนชิลด์ตามวิธีของรุ่น
เก็บและจัดฟอยล์ ถักชิลด์ หรือสาย Drain ตามโครงสร้างสายและคู่มือแจ็ก ไม่ควรตัดทิ้งหรือพับเข้าตำแหน่งจากการคาดเดา
รักษาเกลียวคู่สาย
คลายเกลียวเฉพาะส่วนที่จำเป็นสำหรับจัดตัวนำเข้าตำแหน่ง เพื่อรักษาคุณภาพของจุดเชื่อมต่อตามแนวทางติดตั้งระบบสาย
⑮ เลือกผังสาย T568A หรือ T568B
กำหนดรูปแบบเข้าสายให้สอดคล้องกับระบบเดิม สำหรับสายเชื่อมต่อตรงทั่วไป ให้ใช้รูปแบบเดียวกันที่ปลายทั้งสองด้าน
ยึดผังสีบนตัวแจ็กหรือส่วนจัดสายเป็นหลัก เพราะตำแหน่งช่องเข้าสายอาจจัดวางต่างจากลำดับขาของหัว RJ45 ตัวผู้
⑯ แนวทางเข้าสายแบบ Tool Free
จัดตัวนำเข้าตำแหน่ง
เปิดหรือแยกส่วนเข้าสายตามคู่มือ วางตัวนำแต่ละเส้นในตำแหน่งที่กำหนด ตรวจให้ครบทุกคู่และตรงกับผังสีที่เลือก
จัดชิลด์และประกอบส่วนเข้าสาย
จัดส่วนชิลด์ตามตำแหน่งเชื่อมต่อของรุ่นนี้ จากนั้นประกอบชิ้นส่วนตามลำดับที่ผู้ผลิตกำหนด ตรวจให้เข้าที่และล็อกสมบูรณ์
ตรวจความเรียบร้อย
ตรวจว่าไม่มีตัวนำถูกหนีบผิดตำแหน่งหรือสัมผัสส่วนที่ไม่ควรสัมผัส หากประกอบไม่ได้ตามปกติ ให้ตรวจขนาดสายและแนวชิ้นส่วนก่อน ไม่ควรฝืนด้วยแรง
⑰ ความต่อเนื่องของชิลด์และการบอนดิ้ง
ระบบแบบชิลด์ต้องพิจารณาความต่อเนื่องของชิลด์ตลอดเส้นทาง และการบอนดิ้งหรือเชื่อมต่อกับระบบกราวด์ตามข้อกำหนดของงาน
ไม่ควรต่อส่วนชิลด์เข้าจุดโลหะหรือสายไฟใดตามความสะดวก หากแบบงานยังไม่ชัดเจน ควรให้ผู้รับผิดชอบระบบกำหนดวิธีที่เหมาะสมก่อนติดตั้ง
⑱ ประกอบเข้าที่และเชื่อมต่ออุปกรณ์
ติดตั้งแจ็กในช่องรองรับตามวิธีของหน้ากากหรือแผง ตรวจความแน่นของส่วนล็อก และจัดสายด้านหลังให้ไม่บีบหรือดันส่วนเข้าสาย
ต่อ Patch Cord ตามแนวที่ถูกต้องโดยไม่ฝืนบานปิด ตัวแจ็กไม่มีหน้า Login และไม่ต้องตั้งค่า IP ส่วนการตั้งค่าเครือข่ายดำเนินการที่อุปกรณ์ปลายทาง เราเตอร์ หรือสวิตช์
⑲ ทดสอบหลังติดตั้ง
ตรวจคู่สาย ชิลด์ และบานปิด
ทดสอบ Wire Map เพื่อตรวจสายขาด ลัดวงจร และการเรียงสายผิด พร้อมตรวจความต่อเนื่องของชิลด์ด้วยวิธีที่เหมาะสม และตรวจการทำงานของ Auto Shutter ตามวิธีใช้งาน
ตรวจประสิทธิภาพ CAT6A
เครื่องตรวจความต่อเนื่องพื้นฐานไม่ได้ยืนยันประสิทธิภาพ CAT6A หรือคุณภาพการบอนดิ้งทั้งหมด หากต้องรับรองระบบ ให้ทดสอบตามเกณฑ์รับมอบงานที่กำหนด
บันทึกผลทดสอบให้สัมพันธ์กับหมายเลขพอร์ต เพื่อใช้ตรวจสอบและดูแลระบบภายหลัง
⑳ เสียบสายติดขัดหรือเครือข่ายไม่ขึ้น
- ตรวจแนวหัว RJ45 และสภาพตัวล็อกของ Patch Cord
- ตรวจว่าช่องเสียบไม่มีสิ่งแปลกปลอม
- หากบานปิดติดขัด ให้หยุดฝืนและตรวจตามคู่มือ
- ลองใช้ Patch Cord ที่ทราบว่าใช้งานได้และตรงกับระบบ
- ตรวจสถานะพอร์ตสวิตช์และอุปกรณ์ปลายทาง
- ทดสอบคู่สายและตรวจการประกอบส่วนเข้าสายกับชิลด์
หากลิงก์ขึ้นแต่เข้าอินเทอร์เน็ตไม่ได้ ควรตรวจการรับ IP และระบบเครือข่ายเพิ่มเติม ไม่ควรสรุปว่าแจ็กหรือชิลด์เป็นสาเหตุจากอาการเพียงอย่างเดียว
㉑ วิธีดูแลรักษาแจ็กและ Auto Shutter
ปลดตัวล็อกหัว RJ45 ก่อนถอด Patch Cord หลีกเลี่ยงการกระชากสาย และไม่ใช้สิ่งของงัดหรือกดบานปิดช่องเสียบ
ดูแลช่องเสียบให้แห้ง ไม่ฉีดน้ำยาลงในช่อง หากพบส่วนล็อกแตก บานปิดติดขัด ส่วนชิลด์เสียรูป หรือส่วนเข้าสายไม่แน่น ควรตรวจและแก้ไขก่อนใช้งานต่อ
㉒ คำถามที่พบบ่อย
US-1034TFAS เป็น UTP หรือ Shielded
ผู้ผลิตระบุรุ่นนี้เป็น Shielded หรือแบบชิลด์ สำหรับระบบสายแลน CAT6A
Super Slim เหมือน Short Body หรือไม่
ไม่ควรถือว่าเป็นรูปแบบเดียวกัน ผู้ผลิตใช้ Super Slim กับ US-1034TFAS และ Short Body กับ US-6722TFS ต้องตรวจขนาดและวิธีติดตั้งของแต่ละรุ่นเพิ่มเติม
Tool Free หมายถึงไม่ใช้เครื่องมือทุกขั้นตอนหรือไม่
หมายถึงไม่ต้องใช้เครื่องมือเข้าสายในขั้นตอนที่ออกแบบไว้ แต่ยังต้องเตรียมสายและทดสอบด้วยเครื่องมือที่เหมาะกับงาน
Auto Shutter หมายถึงกันน้ำหรือไม่
ไม่ใช่การรับรองการกันน้ำหรือระดับ IP หากติดตั้งในพื้นที่ชื้น ต้องเลือกอุปกรณ์ป้องกันเพิ่มเติมตามข้อกำหนดงาน
ใช้กับแผงที่รองรับ US-6722TFS ได้ทันทีหรือไม่
ไม่ควรสรุปว่าใช้แทนกันได้ ต้องตรวจรายการรองรับ ขนาดช่อง และระบบล็อกของแผงกับ US-1034TFAS โดยตรงก่อนติดตั้ง
㉓ เลือกซื้อให้ตรงรุ่นและตรงระบบ
แจ็ก RJ45 LINK US-1034TFAS เหมาะสำหรับผู้ที่ต้องการแจ็กตัวเมีย CAT6A แบบชิลด์ Super Slim Tool Free พร้อม Auto Shutter โดยต้องตรวจสายและอุปกรณ์รองรับให้เข้ากันก่อนติดตั้ง
สอบถาม KK Cable โดยแจ้งรหัส US-1034TFAS จำนวนที่ต้องการ และอุปกรณ์ที่จะใช้ร่วมกัน เพื่อประกอบการตรวจสอบรายการสินค้า ราคา และความพร้อมก่อนสั่งซื้อ
