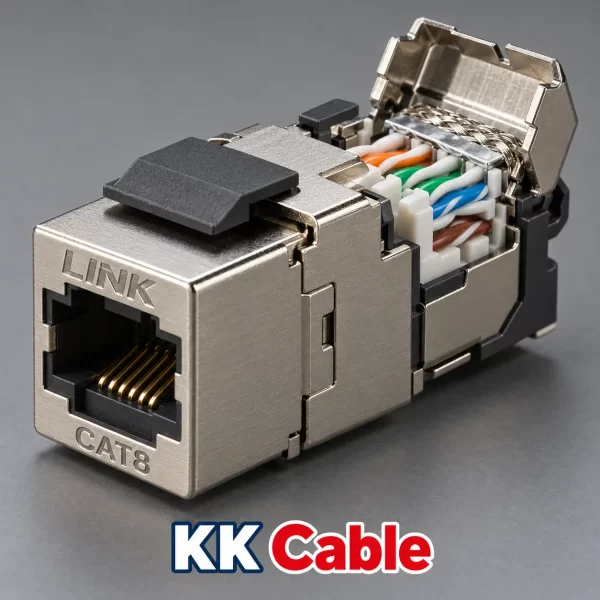

แจ็ก RJ45 LINK US-1044TF เป็นแจ็กตัวเมียประเภท CAT8 แบบชิลด์ พร้อมคุณสมบัติ Tool Free สำหรับจัดทำจุดเชื่อมต่อในระบบสายแลน Shielded โดยผู้ผลิตระบุให้เลือกใช้เป็นแจ็กติดตั้งในแผง US-3002SA
KK Cable นำเสนอข้อมูลสินค้าและแนวทางเตรียมงาน เพื่อช่วยให้เลือกแจ็ก สายแลน แผงรองรับ และสาย Patch Cord ได้สอดคล้องกัน พร้อมตรวจวิธีเข้าสายและการเชื่อมต่อชิลด์ก่อนติดตั้ง
① แจ็ก LINK US-1044TF คืออะไร
LINK US-1044TF เป็นแจ็ก RJ45 ตัวเมียสำหรับระบบสายแลน CAT8 แบบชิลด์ ใช้เป็นจุดต่อระหว่างสายที่เดินไว้กับสาย Patch Cord ของอุปกรณ์เครือข่าย
รุ่นนี้ระบุคุณสมบัติ Tool Free จึงควรเข้าสายตามวิธีที่ออกแบบไว้สำหรับรุ่นนี้ และตรวจความเข้ากันได้ของสายก่อนประกอบจริง
② คุณสมบัติหลักของสินค้า
- ยี่ห้อ LINK
- รหัสสินค้า US-1044TF
- ประเภทแจ็ก RJ45 ตัวเมีย
- ประเภทระบบสาย CAT8
- รูปแบบ Shielded หรือแบบชิลด์
- เข้าสายแบบ Tool Free
- ผู้ผลิตระบุให้เลือกติดตั้งในแผง US-3002SA
ควรตรวจรหัสสินค้าเต็มก่อนสั่งซื้อ ไม่ควรนำคุณสมบัติของแจ็ก CAT6A หรือแจ็กรุ่นอื่นมาใช้กับรุ่นนี้โดยไม่มีข้อมูลยืนยัน
③ CAT8 ต้องพิจารณาทั้งระบบ
การเลือกแจ็ก CAT8 เป็นเพียงส่วนหนึ่งของระบบ ต้องพิจารณาสายแลน สาย Patch Cord อุปกรณ์ปลายทาง ระยะใช้งาน และคุณภาพการติดตั้งร่วมกัน
ไม่ควรสรุปว่าความเร็วจะเพิ่มขึ้นทันทีจากการเปลี่ยนแจ็กเพียงตัวเดียว หากงานกำหนดให้รับรองระบบ CAT8 ต้องตรวจข้อกำหนดและผลทดสอบของระบบครบถ้วน
④ แบบชิลด์มีหน้าที่อย่างไร
แจ็กแบบชิลด์มีส่วนชิลด์สำหรับใช้งานร่วมกับสายและอุปกรณ์ที่ออกแบบให้มีการเชื่อมต่อชิลด์ตลอดเส้นทางตามแบบระบบ
ผลการใช้งานขึ้นอยู่กับการออกแบบและติดตั้ง ไม่ควรถือว่าแจ็กแบบชิลด์เพียงตัวเดียวสามารถจัดการสัญญาณรบกวนได้ทั้งหมด
⑤ Tool Free หมายถึงอะไร
Tool Free หมายถึงการเข้าสายโดยไม่ต้องใช้เครื่องมือเข้าสายในขั้นตอนที่แจ็กออกแบบไว้ โดยต้องจัดตัวนำและประกอบส่วนเข้าสายตามคู่มือรุ่นนี้
ยังต้องใช้เครื่องมือเตรียมสาย เช่น เครื่องมือปอกหรือตัดสาย และเครื่องทดสอบหลังติดตั้ง คุณสมบัตินี้ไม่ได้หมายถึงไม่ใช้เครื่องมือทุกขั้นตอน
⑥ เหมาะสำหรับงานประเภทใด
- งานที่กำหนดระบบสายแลน CAT8 แบบชิลด์
- งานประกอบแผงกระจายสายที่รองรับแจ็กรุ่นนี้
- งานปรับปรุงจุดเชื่อมต่อของระบบ CAT8 เดิม
- งานโครงการที่ระบุ LINK US-1044TF โดยตรง
ต้องเลือกตามแบบระบบและข้อกำหนดของงาน ไม่ควรใช้คำว่า CAT8 เป็นเหตุผลในการละเลยการตรวจสาย อุปกรณ์ หรือพื้นที่ติดตั้ง
⑦ ต่างจากหัวตัวผู้ US-1081 อย่างไร
ผู้ผลิตระบุ US-1044TF เป็นแจ็ก CAT8 แบบชิลด์ Tool Free ส่วน US-1081 เป็นหัวตัวผู้ CAT8 แบบชิลด์สำหรับเข้าสายภาคสนาม
ทั้งสองรุ่นทำหน้าที่ต่างกัน โดยแจ็กตัวเมียเป็นช่องรับหัวเสียบ ส่วนหัวตัวผู้ใช้เสียบเข้าช่องรับ จึงควรเลือกตามรูปแบบจุดสิ้นสุดของสายที่ออกแบบไว้
⑧ ใช้งานร่วมกับแผง US-3002SA
รายการสินค้า US-3002SA ในหมวด CAT8 ของผู้ผลิตระบุให้เลือก US-1044TF เป็นแจ็กติดตั้งในแผง จึงเป็นคู่รุ่นที่ควรพิจารณาเมื่อต้องประกอบแผงดังกล่าว
ก่อนสั่งซื้อ ให้ตรวจจำนวนแจ็กและรายการชิ้นส่วนที่รวมกับแผง ไม่ควรถือว่าแผงและแจ็กจำหน่ายรวมกันโดยอัตโนมัติ
⑨ เลือกสายแลนและ Patch Cord
เลือกสายที่เหมาะกับระบบ CAT8 แบบชิลด์ พร้อมตรวจชนิดตัวนำ ขนาดตัวนำ ขนาดฉนวน และโครงสร้างชิลด์ให้ตรงกับข้อกำหนดของแจ็ก
เลือก Patch Cord และอุปกรณ์เชื่อมต่อตามแบบระบบ หากใช้สายประเภทอื่น ต้องตรวจความเข้ากันได้และเกณฑ์ประสิทธิภาพที่ต้องการ ไม่ควรเรียกระบบทั้งหมดว่า CAT8 จากตัวแจ็กเพียงอย่างเดียว
⑩ ข้อมูลทางเทคนิคของสินค้า
| รายการ | รายละเอียด |
|---|---|
| ยี่ห้อ | LINK |
| รหัสสินค้า | US-1044TF |
| ประเภทอุปกรณ์ | แจ็ก RJ45 ตัวเมีย |
| ประเภทระบบสาย | CAT8 |
| รูปแบบชิลด์ | Shielded |
| รูปแบบเข้าสาย | Tool Free |
| แผงที่ผู้ผลิตระบุให้เลือกใช้แจ็กรุ่นนี้ | US-3002SA |
รายละเอียดวัสดุ ขนาดตัวแจ็ก ขนาดสายที่รองรับ ระยะใช้งาน และการรับรองมาตรฐาน ควรตรวจจากเอกสารรุ่นนี้และข้อกำหนดระบบก่อนนำไปกำหนดสเปกงาน
⑪ ตรวจสอบก่อนติดตั้ง
ตรวจรหัส US-1044TF สภาพช่องเสียบ ส่วนเข้าสาย ส่วนชิลด์ และส่วนล็อก พร้อมตรวจสายและแผงรองรับให้ตรงกับแบบระบบ
KK Cable แนะนำให้ศึกษาวิธีประกอบ Tool Free และการเชื่อมต่อชิลด์ของรุ่นนี้ก่อนเริ่มงาน พร้อมกำหนดหมายเลขพอร์ตและบันทึกปลายสายทั้งสองด้านให้สัมพันธ์กัน
⑫ เครื่องมือและอุปกรณ์ที่ควรเตรียม
- แจ็ก LINK US-1044TF
- สายแลนแบบชิลด์ที่เข้ากันได้กับแจ็ก
- แผง US-3002SA หรืออุปกรณ์รองรับที่ยืนยันว่าเข้ากันได้
- เครื่องมือปอกสาย
- เครื่องมือตัดสายสำหรับขั้นตอนที่คู่มือกำหนด
- เครื่องทดสอบที่รองรับเกณฑ์ประเมินของงาน CAT8
- ฉลากหมายเลขสายและพอร์ต
แม้เป็นแบบ Tool Free แต่ยังต้องเตรียมเครื่องมือสำหรับจัดเตรียมสายและตรวจสอบคุณภาพงาน ไม่ควรข้ามขั้นตอนทดสอบหลังเข้าสาย
⑬ วางแผนตำแหน่งและแนวสาย
จัดตำแหน่งแผงหรือจุดเชื่อมต่อให้เข้าถึงได้สะดวก มีพื้นที่ด้านหลังเพียงพอ และสามารถจัดสายโดยไม่ดึงจุดเข้าสายจนตึง
ตรวจความยาวเส้นทาง จำนวนจุดเชื่อมต่อ และรัศมีโค้งตามข้อกำหนดของระบบและสายที่ใช้จริง ไม่ควรนำข้อกำหนดของระบบประเภทอื่นมาใช้แทนโดยอัตโนมัติ
⑭ เตรียมปลายสายแบบชิลด์
ปอกเปลือกตามคู่มือ
ปอกเปลือกนอกตามระยะที่กำหนด ระวังไม่ให้เครื่องมือบาดตัวนำ ฉนวน หรือส่วนชิลด์ที่ต้องใช้ในการเชื่อมต่อ
จัดส่วนชิลด์ตามวิธีของรุ่น
เก็บและจัดฟอยล์ ถักชิลด์ หรือสาย Drain ตามโครงสร้างสายและคู่มือแจ็ก ไม่ควรตัดทิ้งหรือพับเข้าตำแหน่งจากการคาดเดา
รักษาเกลียวคู่สาย
คลายเกลียวเฉพาะส่วนที่จำเป็นสำหรับจัดตัวนำเข้าตำแหน่ง เพื่อรักษาคุณภาพของจุดเชื่อมต่อตามแนวทางติดตั้งระบบสาย
⑮ เลือกผังสาย T568A หรือ T568B
กำหนดรูปแบบเข้าสายให้สอดคล้องกับระบบเดิม สำหรับสายเชื่อมต่อตรงทั่วไป ให้ใช้รูปแบบเดียวกันที่ปลายทั้งสองด้าน
ยึดผังสีบนตัวแจ็กหรือส่วนจัดสายเป็นหลัก เพราะตำแหน่งช่องเข้าสายอาจจัดวางต่างจากลำดับขาของหัว RJ45 ตัวผู้
⑯ แนวทางเข้าสายแบบ Tool Free
จัดตัวนำเข้าตำแหน่ง
เปิดหรือแยกส่วนเข้าสายตามคู่มือ วางตัวนำแต่ละเส้นในตำแหน่งที่กำหนด ตรวจให้ครบทุกคู่และตรงกับผังสีที่เลือก
จัดชิลด์และประกอบส่วนเข้าสาย
จัดส่วนชิลด์ตามตำแหน่งเชื่อมต่อของรุ่นนี้ จากนั้นประกอบชิ้นส่วนตามลำดับที่ผู้ผลิตกำหนด ตรวจให้เข้าที่และล็อกสมบูรณ์
ตรวจความเรียบร้อย
ตรวจว่าไม่มีตัวนำถูกหนีบผิดตำแหน่งหรือสัมผัสส่วนที่ไม่ควรสัมผัส หากประกอบไม่ได้ตามปกติ ให้ตรวจขนาดสายและแนวชิ้นส่วนก่อน ไม่ควรฝืนด้วยแรง
⑰ ความต่อเนื่องของชิลด์และการบอนดิ้ง
ระบบแบบชิลด์ต้องพิจารณาความต่อเนื่องของชิลด์ตลอดเส้นทาง และการบอนดิ้งหรือเชื่อมต่อกับระบบกราวด์ตามข้อกำหนดของงาน
ไม่ควรต่อส่วนชิลด์เข้าจุดโลหะหรือสายไฟใดตามความสะดวก หากแบบงานยังไม่ชัดเจน ควรให้ผู้รับผิดชอบระบบกำหนดวิธีที่เหมาะสมก่อนติดตั้ง
⑱ ประกอบเข้ากับแผงและเชื่อมต่ออุปกรณ์
ติดตั้งแจ็กในช่องรองรับตามวิธีของแผง ตรวจความแน่นของส่วนล็อก และจัดสายด้านหลังให้ไม่บีบหรือดันส่วนเข้าสาย
ต่อ Patch Cord ตามแบบระบบ ตัวแจ็กไม่มีหน้า Login และไม่ต้องตั้งค่า IP ส่วนการตั้งค่าเครือข่ายดำเนินการที่อุปกรณ์ปลายทาง เราเตอร์ หรือสวิตช์
⑲ ทดสอบหลังติดตั้ง
ตรวจคู่สายและส่วนชิลด์
ทดสอบ Wire Map เพื่อตรวจสายขาด ลัดวงจร และการเรียงสายผิด พร้อมตรวจความต่อเนื่องของชิลด์ด้วยวิธีหรือเครื่องมือที่เหมาะสม
ตรวจประสิทธิภาพตามเกณฑ์ CAT8
เครื่องตรวจความต่อเนื่องพื้นฐานไม่ได้ยืนยันประสิทธิภาพ CAT8 หรือคุณภาพการบอนดิ้งทั้งหมด หากต้องรับรองระบบ ให้ใช้เครื่องทดสอบที่รองรับและเลือกเกณฑ์ตรงกับงาน
บันทึกผลทดสอบให้สัมพันธ์กับหมายเลขพอร์ต เพื่อใช้ตรวจสอบและดูแลระบบภายหลัง
⑳ เครือข่ายไม่ขึ้นหรือความเร็วต่ำกว่าที่คาด
- ตรวจว่า Patch Cord เสียบแน่นทั้งสองด้าน
- ลองใช้ Patch Cord ที่ทราบว่าใช้งานได้และตรงกับระบบ
- ตรวจความสามารถและสถานะของพอร์ตอุปกรณ์
- ทดสอบคู่สายและตรวจการประกอบส่วนเข้าสาย
- ตรวจส่วนชิลด์และความเสียหายของสาย
- ตรวจการตั้งค่าเครือข่ายและเงื่อนไขการทดสอบ
การใช้แจ็ก CAT8 ไม่ได้ทำให้พอร์ตอุปกรณ์รองรับความเร็วสูงขึ้นจากข้อกำหนดเดิม และไม่ควรใช้ผลทดสอบความเร็วอินเทอร์เน็ตเพียงอย่างเดียวตัดสินคุณภาพระบบสาย
㉑ วิธีดูแลรักษาแจ็ก
ปลดตัวล็อกหัว RJ45 ก่อนถอด Patch Cord หลีกเลี่ยงการกระชากสาย และไม่ดึงสายด้านหลังจนจุดเข้าสายหรือส่วนชิลด์หลุดจากตำแหน่ง
ดูแลช่องเสียบให้แห้ง ไม่ฉีดน้ำยาลงในช่อง หากพบส่วนล็อกแตก ช่องเสียบหลวม หรือส่วนชิลด์เสียรูป ควรตรวจและแก้ไขก่อนใช้งานต่อ
㉒ คำถามที่พบบ่อย
US-1044TF เป็น UTP หรือ Shielded
ผู้ผลิตระบุรุ่นนี้เป็น CAT8 Shielded หรือแบบชิลด์
ใช้กับแผง US-3002SA ได้หรือไม่
รายการ US-3002SA ในหมวด CAT8 ของผู้ผลิตระบุให้เลือก US-1044TF เป็นแจ็กติดตั้งในแผง โดยควรตรวจจำนวนและรายการชิ้นส่วนก่อนสั่งซื้อ
Tool Free หมายถึงไม่ใช้เครื่องมือทุกขั้นตอนหรือไม่
หมายถึงไม่ต้องใช้เครื่องมือเข้าสายในขั้นตอนที่ออกแบบไว้ แต่ยังต้องเตรียมสายและทดสอบด้วยเครื่องมือที่เหมาะกับงาน
รุ่นนี้มี Auto Shutter หรือไม่
ข้อมูลชื่อสินค้าที่ตรวจสอบไม่ได้ระบุ Auto Shutter จึงไม่ควรนำคุณสมบัตินี้มาใช้กับ US-1044TF โดยไม่มีข้อมูลยืนยันเพิ่มเติม
ใช้แจ็ก CAT8 กับสาย CAT6A แล้วได้ระบบ CAT8 หรือไม่
ไม่ควรสรุปเช่นนั้น ต้องพิจารณาประเภทสาย อุปกรณ์ทั้งหมด รูปแบบการติดตั้ง และผลทดสอบตามเกณฑ์ของระบบที่ต้องการ
㉓ เลือกซื้อให้ตรงรุ่นและตรงระบบ
แจ็ก RJ45 LINK US-1044TF เหมาะสำหรับผู้ที่ต้องการแจ็กตัวเมีย CAT8 แบบชิลด์ Tool Free รวมถึงงานประกอบแผง US-3002SA ตามรายการที่ผู้ผลิตระบุ
สอบถาม KK Cable โดยแจ้งรหัส US-1044TF จำนวนที่ต้องการ และอุปกรณ์ที่จะใช้ร่วมกัน เพื่อประกอบการตรวจสอบรายการสินค้า ราคา และความพร้อมก่อนสั่งซื้อ
