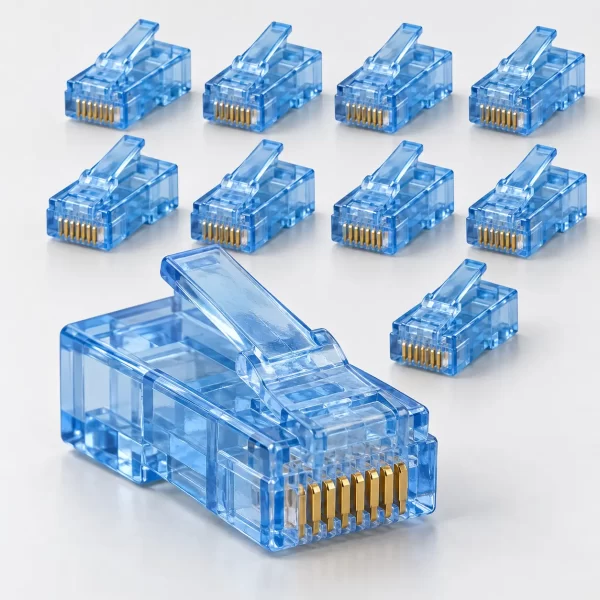

หัว RJ45 LINK CAT5e สีฟ้า รุ่น US-1051-4
หัว RJ45 ตัวผู้ LINK รุ่น US-1051-4 เป็นหัว CAT5e สีฟ้าแบบโปร่งใส สำหรับติดตั้งที่ปลายสายแลนก่อนนำไปเชื่อมต่ออุปกรณ์เครือข่าย สีของตัวหัวช่วยแยกกลุ่มสาย ส่วนลักษณะโปร่งใสช่วยให้มองเห็นตัวนำภายในก่อนย้ำ รุ่นนี้บรรจุ 10 หัวต่อแพ็ก
KK Cable แนะนำให้เลือกหัวจากประเภทและขนาดของสายก่อน แล้วจึงเลือกสีหัวตามระบบจัดกลุ่มสายที่ใช้ในหน้างาน
① ภาพรวมสินค้าและรหัสรุ่น
US-1051-4 อยู่ในกลุ่มหัว RJ45 CAT5e แบบสี Crystal ของ LINK รหัสท้าย “-4” คือสีฟ้า สินค้าเป็นหัวตัวผู้สำหรับติดที่ปลายสาย ไม่ใช่เต้ารับ RJ45 ตัวเมียหรือยางครอบหัว หากสั่งสินค้าหลายสี ควรตรวจรหัสรุ่นเต็มเพื่อป้องกันการหยิบสีผิด
② จุดเด่นเฉพาะรุ่น
หัวสีฟ้าช่วยแยกสายจากหัวสีอื่นในระบบเดียวกันได้ ตัวหัวโปร่งใสช่วยให้ตรวจว่าตัวนำเข้าไปครบและเรียงตามลำดับที่ต้องการก่อนย้ำ สีของหัวช่วยเรื่องการจัดระเบียบสาย ไม่ได้เพิ่มความเร็วของเครือข่าย
③ ข้อมูลทางเทคนิคจาก LINK
ยี่ห้อ: LINK
รหัสรุ่น: US-1051-4
ประเภท: หัว RJ45 ตัวผู้
หมวดสาย: CAT5e
สี: ฟ้าแบบโปร่งใส
จำนวนตำแหน่ง: 8 ตำแหน่ง
ขนาดตัวนำที่ระบุ: 22–26 AWG
ชนิดตัวนำที่ระบุ: แกนเดี่ยวและแกนฝอย
จำนวนบรรจุ: 10 หัวต่อแพ็ก
เอกสารกลุ่มหัว CAT5e ของ LINK ระบุมาตรฐาน ANSI/TIA-568.2-D Category 5e, ISO/IEC 11801:2017 Class D และ EN 50173-1 ผลการทำงานของสายที่ติดตั้งเสร็จยังขึ้นอยู่กับสาย อุปกรณ์ และคุณภาพการเข้าหัวร่วมกัน
④ รูปทรง วัสดุ และส่วนประกอบ
เอกสาร LINK ระบุว่าตัวเรือนของหัวกลุ่มนี้เป็นโพลีคาร์บอเนต ตัวหัวโปร่งใสทำให้มองเห็นตัวนำที่สอดเข้าไปได้ หน้าสัมผัสเป็นฟอสเฟอร์บรอนซ์เคลือบทองตามสเปกกลุ่มผลิตภัณฑ์ ข้อมูลวัสดุนี้ไม่ได้หมายความว่าหัวสามารถกันน้ำหรือใช้งานกลางแจ้งโดยไม่มีอุปกรณ์ป้องกันเพิ่มเติม
⑤ หมวดสายที่ใช้ร่วมกัน
LINK จัดรุ่น US-1051-4 เป็นหัว CAT5e จึงควรเลือกใช้กับสาย CAT5e ที่มีขนาดตัวนำและโครงสร้างเหมาะสม หากใช้สาย CAT6 หรือ CAT6A ควรเลือกหัวในหมวดที่ตรงกับสาย เพราะขนาดตัวนำและโครงสร้างของสายอาจต่างกัน
⑥ ขนาดตัวนำและขนาดสาย
ผู้ผลิตระบุว่าหัวกลุ่มนี้รองรับตัวนำขนาด 22–26 AWG ค่า AWG บอกขนาดตัวนำ ไม่ใช่เส้นผ่านศูนย์กลางภายนอกของสายทั้งเส้น แม้สายสองรุ่นจะมีค่า AWG เท่ากัน เปลือกสายอาจหนาไม่เท่ากัน ควรทดลองเข้าหัวกับสายจริงก่อนใช้งานจำนวนมาก
⑦ ใช้กับสายแกนเดี่ยวหรือแกนฝอย
ข้อมูล LINK ระบุรองรับทั้งตัวนำแกนเดี่ยวและแกนฝอยภายในช่วงขนาดที่กำหนด ก่อนเข้าหัวให้อ่านข้อมูลบนสายที่ใช้งานจริง และตรวจความพอดีระหว่างสายกับหัว ไม่ควรตัดสินชนิดตัวนำจากสีเปลือกสาย
⑧ ใช้กับสายชิลด์หรือไม่ชิลด์
US-1051-4 เป็นหัวในกลุ่มไม่ชิลด์ หากระบบใช้สายชิลด์และต้องการให้ชิลด์ต่อเนื่องผ่านจุดเข้าหัว ควรเลือกหัวแบบชิลด์ที่ผู้ผลิตระบุสำหรับงานนั้น สีฟ้าของหัวไม่ได้หมายถึงหัวชนิดชิลด์
⑨ งานที่เหมาะกับรุ่นนี้
เหมาะกับงานเข้าหัวสายแลน CAT5e ภายในบ้าน สำนักงาน และพื้นที่ที่ต้องการแยกกลุ่มสายตามสี เช่น กำหนดหัวสีฟ้าให้สายของพื้นที่หนึ่ง และใช้สีอื่นกับอีกพื้นที่หนึ่ง ควรกำหนดความหมายของสีให้ตรงกันทั้งหน้างาน
⑩ ตัวอย่างการใช้งานจริง
ในตู้เครือข่ายที่มีสายหลายเส้น ผู้ติดตั้งอาจใช้หัวสีฟ้ากับสายที่ไปยังอุปกรณ์กลุ่มเดียวกัน แล้วบันทึกความหมายของสีไว้ในรายการสาย หากมีสายสีฟ้าหลายเส้น ควรติดป้ายชื่อหรือหมายเลขพอร์ตเพิ่มเติม เพราะสีอย่างเดียวไม่บอกปลายทางของแต่ละเส้น
⑪ สิ่งที่ต้องเตรียมก่อนติดตั้ง
เตรียมสาย CAT5e ที่ตรวจชนิดและขนาดตัวนำแล้ว หัว LINK US-1051-4 คีมย้ำ RJ45 อุปกรณ์ปอกสาย และเครื่องทดสอบสาย หากต้องการใช้ยางครอบหัว ให้เลือกยางครอบที่พอดีกับสายและสวมลงบนสายก่อนเริ่มเข้าหัว
⑫ ขั้นตอนเข้าหัวทีละขั้น
ตัดปลายสายให้เรียบ ปอกเปลือกนอกโดยไม่ทำให้ฉนวนตัวนำเสียหาย เรียงตัวนำทั้ง 8 เส้นตามแบบ T568A หรือ T568B ที่กำหนด ตัดปลายให้เสมอกันแล้วสอดเข้าหัว ตรวจผ่านตัวหัวว่าตัวนำทุกเส้นเรียงถูกและเข้าไปถึงด้านหน้า จากนั้นใช้คีมที่เหมาะสมย้ำหัวให้แน่น
⑬ จุดตรวจสำคัญระหว่างติดตั้ง
ก่อนย้ำ ให้ตรวจลำดับสีสายอีกครั้ง ตรวจว่าตัวนำทั้ง 8 เส้นไม่สลับ ไม่พับ และไม่หยุดก่อนถึงหน้าสัมผัส ตรวจด้วยว่าเปลือกนอกของสายเข้าไปถึงตำแหน่งที่หัวใช้ยึดสาย เพื่อลดแรงดึงที่ตกกับตัวนำด้านในเมื่อขยับสาย
⑭ วิธีทดสอบหลังติดตั้ง
หลังเข้าหัวครบทั้งสองด้าน ให้ใช้เครื่องทดสอบสายตรวจลำดับเส้น สายขาด และการลัดวงจร หากหน้างานกำหนดให้รับรองประสิทธิภาพตามหมวดสาย ต้องใช้เครื่องทดสอบตามระดับงานที่กำหนด การเสียบสายแล้วเห็นสัญญาณเชื่อมต่ออย่างเดียวยังไม่ยืนยันว่าทุกคู่สายเข้าหัวถูกต้อง
⑮ ปัญหาที่พบบ่อยและวิธีตรวจแก้
หากเครื่องทดสอบแจ้งลำดับสายผิด ให้ตรวจแบบ T568A หรือ T568B ที่ปลายทั้งสองด้าน หากบางเส้นไม่เชื่อมต่อ ให้ตรวจว่าตัวนำเข้าไปสุดและถูกหน้าสัมผัสหรือไม่ หากสายหลวมเมื่อขยับ ให้ตรวจจุดยึดเปลือกสายและความพอดีของสายกับหัว เมื่อต้องแก้การเข้าหัว ให้ตัดหัวเดิมออกและใช้หัวใหม่
⑯ เปรียบเทียบกับ LINK รุ่นใกล้เคียง
US-1051-4 เป็นหัว CAT5e สีฟ้า ส่วน US-1051-3 เป็นสีเขียว US-1051-2 เป็นสีแดง และ US-1001 เป็นสีใส หากต้องการแยกกลุ่มสายด้วยสีให้เลือกตามระบบที่กำหนดไว้ หากต้องการหัวสำหรับสาย CAT6 ให้เลือกจากกลุ่มหัว CAT6 ของ LINK โดยตรง
⑰ วิธีเลือกรุ่นให้เหมาะกับงาน
ตรวจหมวดสายและขนาดตัวนำก่อน ตรวจว่าเป็นสายชิลด์หรือไม่ชิลด์ แล้วทดลองความพอดีของสายกับหัวจริง จากนั้นจึงเลือกสีฟ้าหากตรงกับระบบแยกสีของหน้างาน หากยังไม่แน่ใจ สามารถแจ้งรหัสรุ่นสายหรือภาพข้อความบนเปลือกสายให้ KK Cable ช่วยตรวจข้อมูลก่อนสั่งซื้อ
⑱ จำนวนบรรจุและสิ่งที่ได้รับ
หน้าสินค้า LINK ระบุว่ารุ่น US-1051-4 บรรจุ 10 หัวต่อแพ็ก ข้อมูลที่ตรวจสอบไม่ได้ระบุว่ามียางครอบ คีมย้ำ หรือเครื่องทดสอบสายรวมอยู่ด้วย หากต้องใช้อุปกรณ์เหล่านั้น ให้เตรียมหรือเลือกซื้อเป็นรายการแยก
⑲ คำถามที่พบบ่อย
หัวสีฟ้าทำให้เน็ตเร็วขึ้นหรือไม่?
ไม่ สีหัวช่วยแยกกลุ่มสาย ความเร็วและคุณภาพการเชื่อมต่อขึ้นอยู่กับสาย อุปกรณ์ และการติดตั้ง
ใช้กับสายแกนฝอยได้หรือไม่?
เอกสาร LINK ระบุรองรับตัวนำแกนฝอยขนาด 22–26 AWG ควรตรวจความพอดีกับสายรุ่นที่ใช้งานจริง
หนึ่งแพ็กมีกี่หัว?
หน้าสินค้า LINK ระบุ 10 หัวต่อแพ็ก
ต้องใช้ยางครอบสีฟ้าด้วยหรือไม่?
ไม่จำเป็นต้องเลือกตามสีหัว แต่หากต้องการใช้ยางครอบ ควรเลือกรุ่นที่พอดีกับหัวและขนาดสาย
⑳ สรุปสเปกและข้อควรตรวจสอบก่อนซื้อ
LINK US-1051-4 เป็นหัว RJ45 ตัวผู้ CAT5e สีฟ้าแบบโปร่งใส บรรจุ 10 หัวต่อแพ็ก เอกสารกลุ่มผลิตภัณฑ์ระบุรองรับตัวนำ 22–26 AWG ทั้งแกนเดี่ยวและแกนฝอย ก่อนซื้อให้ตรวจหมวดสาย ชนิดตัวนำ ความพอดีของสาย และความต้องการใช้หัวแบบชิลด์ หากต้องการจัดอุปกรณ์เข้าหัวให้ครบชุด สามารถสอบถาม KK Cable ได้
