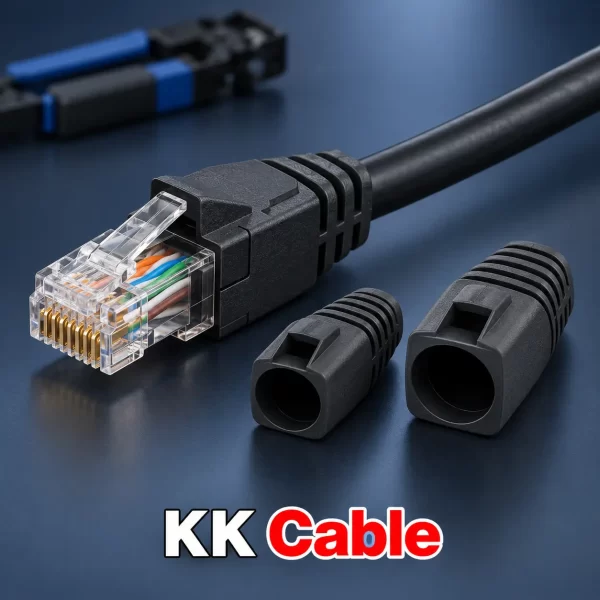

หัว RJ45 LINK CAT6A UTP รุ่น US-1070A เป็นหัวตัวผู้แบบ Field Terminate สำหรับเข้าหัวสาย ณ จุดติดตั้งจริง จุดเด่นคือมีบูทให้เลือก 2 ขนาดตามเส้นผ่านศูนย์กลางภายนอกของสาย และ LINK ระบุว่าสามารถเข้าหัวได้โดยไม่ใช้คีมย้ำแบบหัว RJ45 ทั่วไป หากกำลังจัดวัสดุสำหรับงาน CAT6A UTP กับ KK Cable รุ่นนี้เหมาะสำหรับพิจารณาเมื่อทราบรุ่นสายและต้องกำหนดความยาวสายตามหน้างาน
① LINK US-1070A คือหัว RJ45 ประเภทใด
US-1070A เป็นหัว RJ45 ตัวผู้สำหรับสาย CAT6A UTP ไม่ใช่แจ็กตัวเมียหรือสาย Patch Cord สำเร็จรูป ผู้ติดตั้งนำสายที่เตรียมไว้มาเข้าหัว ณ จุดใช้งาน จึงเหมาะกับงานที่ความยาวสายและตำแหน่งติดตั้งต้องกำหนดจากพื้นที่จริง
② จุดเด่นของรุ่น US-1070A
- ออกแบบสำหรับงานเข้าหัว CAT6A UTP แบบ Field Terminate
- มาพร้อมบูท 2 ขนาดสำหรับสายที่มีเส้นผ่านศูนย์กลางภายนอกต่างกัน
- LINK ระบุว่าสามารถเข้าหัวโดยไม่ใช้เครื่องมือย้ำหัวแบบทั่วไป
- มีเครื่องมือช่วยกดหัวรุ่น TL-2070A ที่ LINK ระบุสำหรับ US-1070A โดยเฉพาะ
- LINK ระบุว่าสามารถ Re-terminate หรือเข้าหัวใหม่ได้ โดยต้องทำตามวิธีที่ผู้ผลิตกำหนด
③ ข้อมูลทางเทคนิคที่ LINK ระบุ
- แบรนด์: LINK
- รหัสสินค้า: US-1070A
- ประเภท: RJ45 Plug หรือตัวผู้
- หมวดสาย: CAT6A UTP
- ลักษณะการติดตั้ง: Field Terminate
- บูทสีฟ้า Aqua Blue: ระบุสำหรับสาย OD 7.8 มม.
- บูทสีดำ: ระบุสำหรับสาย OD 8.5 มม.
- เครื่องมือช่วยกดหัวเฉพาะรุ่น: TL-2070A
OD คือเส้นผ่านศูนย์กลางภายนอกของสาย ตัวเลข 7.8 และ 8.5 มม. เป็นขนาดที่ LINK ระบุประกอบบูทแต่ละสี ไม่ควรตีความว่าเป็นช่วงขนาดสายทุกค่าที่หัวรองรับโดยไม่ตรวจรุ่นสายจริง
④ Field Terminate หมายถึงอะไร
Field Terminate คือการนำสายที่เดินถึงตำแหน่งแล้วมาปอก จัดตัวนำ และประกอบเข้ากับหัว RJ45 ณ หน้างาน ผู้ติดตั้งจึงกำหนดความยาวปลายสายได้ตามตำแหน่งอุปกรณ์จริง หลังติดตั้งต้องตรวจการเรียงสาย ความแน่นของหัว และผลทดสอบสายก่อนนำไปใช้งาน
⑤ รุ่นนี้เหมาะกับงานแบบไหน
เหมาะกับงานเดินสาย CAT6A UTP ที่ต้องการปลายสายเป็นหัว RJ45 ตัวผู้ เช่น การต่อสายเข้าพอร์ตอุปกรณ์ตามแบบงาน หรือการเตรียมสายที่ต้องกำหนดระยะหลังเดินสายแล้ว ความเหมาะสมของการต่อหัวตัวผู้เข้ากับสายติดตั้งถาวรควรพิจารณาร่วมกับแบบระบบและเกณฑ์รับงานของโครงการ
⑥ บูท 2 ขนาดช่วยในการเลือกใช้อย่างไร
LINK ระบุบูทสีฟ้า Aqua Blue สำหรับสาย OD 7.8 มม. และบูทสีดำสำหรับสาย OD 8.5 มม. ก่อนเข้าหัวให้ดูขนาดภายนอกในเอกสารสายหรือวัดสายจริง แล้วเลือกบูทให้ตรงกับขนาดที่กำหนด การเลือกบูทผิดขนาดอาจทำให้ประกอบได้ไม่เหมาะสมหรือจับปลอกสายได้ไม่ดี
⑦ ใช้กับสาย CAT6A UTP รุ่นปกติและสายขนาดเล็กได้อย่างไร
LINK อธิบายว่าบูทสองขนาดช่วยรองรับสาย CAT6A UTP รุ่นปกติและสายกลุ่ม SUPER-S ที่มีขนาดเล็กกว่า อย่างไรก็ตาม ให้เทียบเส้นผ่านศูนย์กลางภายนอกและโครงสร้างสายรุ่นที่จะใช้กับคำแนะนำของ US-1070A ก่อนสั่งซื้อ อย่าเลือกจากชื่อ CAT6A เพียงอย่างเดียว เพราะสายต่างรุ่นอาจมีขนาดเปลือกนอกต่างกัน
⑧ สายแบบ UTP ต่างจากสายชิลด์อย่างไรในงานนี้
US-1070A ระบุสำหรับ CAT6A UTP ซึ่งเป็นระบบสายแบบไม่มีชิลด์ หากแบบงานกำหนดให้ใช้สายและหัวแบบมีชิลด์ ควรเลือกอุปกรณ์สำหรับระบบชิลด์ให้ตรงกัน การใช้หัว UTP แทนหัวชิลด์ไม่ทำให้การต่อชิลด์เป็นไปตามข้อกำหนดของระบบ
⑨ ต้องตรวจชนิดตัวนำก่อนซื้อหรือไม่
ควรตรวจเสมอว่าเป็นสายแกนเดี่ยวหรือแกนฝอย พร้อมดูขนาดตัวนำและโครงสร้างสายจริง ข้อมูล LINK ที่ตรวจสอบสำหรับรุ่นนี้ระบุชนิดหัวและขนาดบูท แต่ไม่ได้ให้ช่วง AWG ที่ใช้ยืนยันความเข้ากันได้กับสายทุกชนิด หากมีสายอยู่แล้ว ให้ใช้รหัสสายสอบถามหรือเทียบเอกสารก่อนสั่งหัวจำนวนมาก
⑩ ใช้เครื่องมืออะไรในการเข้าหัว
LINK ระบุว่าสามารถเข้าหัวรุ่นนี้โดยไม่ใช้เครื่องมือย้ำแบบทั่วไป และแนะนำเครื่องมือ TL-2070A สำหรับช่วยกดเข้าหัว US-1070A ให้สะดวกและแม่นยำขึ้น เครื่องมือตัดสายและปอกสายยังจำเป็นสำหรับการเตรียมปลายสาย ส่วนเครื่องทดสอบใช้ตรวจผลงานหลังประกอบเสร็จ
⑪ TL-2070A จำเป็นต้องซื้อพร้อมหัวหรือไม่
เครื่องมือ TL-2070A เป็นอุปกรณ์ช่วยกดหัวที่ LINK ระบุสำหรับ US-1070A โดยเฉพาะ ส่วนคำอธิบายการติดตั้งของ LINK ระบุว่าสามารถเข้าหัวได้โดยไม่ใช้คีมย้ำ จึงควรพิจารณาเครื่องมือนี้ตามจำนวนจุดติดตั้ง วิธีทำงานของทีม และความสะดวกที่ต้องการ ไม่ควรสับสนกับคีมย้ำ RJ45 ทั่วไปหรือเครื่องมือของหัวรุ่นอื่น
⑫ การเรียงสาย T568B ในชุด Wiring Cap
คำแนะนำของ LINK ระบุว่า Wiring Cap มีสีตัวนำตามมาตรฐาน T568B เพื่อช่วยให้จัดสายเข้าตำแหน่งได้ถูกต้อง ก่อนกดประกอบควรตรวจลำดับสีทีละเส้นและยึดแบบการต่อสายที่กำหนดสำหรับทั้งระบบ หากอีกปลายใช้วิธีเข้าหัวต่างกัน ให้ตรวจ wire map ของสายทั้งเส้น ไม่พิจารณาเฉพาะปลาย US-1070A
⑬ ตัวอย่างการใช้งานหน้างาน
เมื่อเดินสาย CAT6A UTP ถึงจุดติดตั้งแล้ว ให้ตรวจรุ่นสายและ OD เลือกบูทให้ตรง วางระยะเผื่อสำหรับจัดสาย และเข้าหัวตามคำแนะนำของ LINK จากนั้นทดสอบสายก่อนเสียบใช้งานจริง ตัวอย่างนี้เหมาะกับงานที่ต้องควบคุมระยะสาย ณ จุดติดตั้ง แต่ทุกจุดยังต้องผ่านเกณฑ์ทดสอบตามแบบระบบ
⑭ เช็กลิสต์ก่อนติดตั้ง
- ตรวจรหัสบนหัวว่าเป็น LINK US-1070A
- ตรวจว่าสายและแบบงานเป็น CAT6A UTP
- ตรวจ OD ของสายเพื่อเลือกบูทสีฟ้าหรือสีดำ
- เตรียมเครื่องมือตัด ปอก และอุปกรณ์ช่วยกดหัวตามวิธีทำงาน
- กำหนดแบบการเรียงสายและตรวจปลายอีกด้าน
- เตรียมเครื่องทดสอบพร้อมเกณฑ์รับงาน
⑮ เตรียมสายก่อนเข้าหัวอย่างไร
ตรวจปลายสายไม่ให้มีรอยบาดหรือรอยกดทับ สวมบูทที่เลือกไว้กับสายก่อนประกอบหัว แล้วจึงปอกเปลือกนอก LINK แสดงขั้นตอนปอกเปลือกประมาณ 30 มม. พร้อมตัดส่วน Ripcord, Protector Barrier Tape และ Filler Slot ที่อยู่บริเวณปลายสายตามภาพประกอบของผู้ผลิต ระวังไม่ให้มีดปอกบาดฉนวนตัวนำด้านใน
⑯ วิธีติดตั้ง LINK US-1070A ทีละขั้นตอน
- ตรวจ OD ของสายและเลือกบูทให้ตรงกับขนาดที่ LINK ระบุ จากนั้นสวมบูทบนสายก่อนเริ่มประกอบ
- ปอกเปลือกนอกประมาณ 30 มม. และจัดการส่วนประกอบภายในที่ต้องตัดออกตามภาพวิธีติดตั้งของ LINK
- แยกคู่สายและเรียงตัวนำเข้ากับ Wiring Cap โดยอ้างอิงตำแหน่งสี T568B ที่ LINK ทำไว้
- ตรวจว่าตัวนำแต่ละเส้นอยู่ในช่องที่ถูกต้อง แล้วตัดปลายสายให้เสมอตามคำแนะนำ
- นำชุดสายที่เรียงแล้วเข้ากับด้าน IDC Block และกดให้เข้าตำแหน่งแน่นตามวิธีของ LINK
- ประกอบหัวและบูทให้เรียบร้อย ตรวจการจับยึดสายและความแน่นของชิ้นส่วน
- ทดสอบ wire map และผลการทำงานตามเกณฑ์ของโครงการก่อนส่งมอบ
ขั้นตอนการปอก ระยะตัด และทิศทางการประกอบควรเปิดภาพคำแนะนำของ LINK ประกอบขณะทำงานจริง โดยเฉพาะผู้ที่เข้าหัวรุ่นนี้เป็นครั้งแรก
⑰ จุดที่มักผิดพลาดระหว่างติดตั้ง
- ลืมสวมบูทก่อนเริ่มประกอบหัว
- เลือกบูทไม่ตรงกับ OD ของสาย
- ปอกสายจนฉนวนตัวนำเป็นรอย
- วางตัวนำผิดช่องใน Wiring Cap
- ตัดปลายตัวนำไม่เสมอหรือกดชุดสายเข้ากับ IDC Block ไม่สุด
- ติดตั้งเสร็จแล้วไม่ได้ทดสอบสาย
ตรวจแต่ละจุดก่อนปิดหัวจะช่วยลดงานรื้อและเข้าหัวใหม่
⑱ Setup หลังเข้าหัวต้องทำอะไร
หัว US-1070A ไม่มีเมนูให้ตั้งค่า หลังเข้าหัวให้ตรวจสายด้วยเครื่องทดสอบ แล้วเสียบเข้าพอร์ตอุปกรณ์ ตรวจสถานะลิงก์และการสื่อสารตามงานจริง หากระบบมีการตั้งค่า IP, VLAN หรือพอร์ต ให้ดำเนินการที่อุปกรณ์เครือข่ายตามแบบงาน ไม่ใช่ตั้งค่าที่หัว RJ45
⑲ ควรทดสอบสายแบบใด
เริ่มจากทดสอบ wire map เพื่อตรวจสายขาด สายสลับ และการลัดวงจร หากโครงการระบุให้รับรองประสิทธิภาพระบบ CAT6A ต้องทดสอบด้วยเครื่องมือและเกณฑ์ตามเอกสารโครงการ การเห็นไฟสถานะพอร์ตติดหรือเชื่อมต่อเครือข่ายได้เป็นการตรวจเบื้องต้น ยังไม่ใช่ผลรับรองระบบสาย CAT6A ทั้งเส้น
⑳ หากทดสอบไม่ผ่าน ควรแก้อย่างไร
ตรวจลำดับสายที่ Wiring Cap และปลายอีกด้านก่อน จากนั้นตรวจว่าตัวนำถูกตัดและกดเข้ากับ IDC Block ตามวิธีของ LINK หรือไม่ ตรวจปลอกสายใกล้หัวว่าถูกบีบหรือชำรุดหรือเปล่า LINK ระบุว่ารุ่นนี้สามารถ Re-terminate ได้ แต่การถอดและประกอบใหม่ต้องทำตามคำแนะนำเฉพาะรุ่น และควรทดสอบซ้ำทุกครั้งหลังแก้ไข
㉑ เปรียบเทียบ US-1070A กับ US-6110TF
ทั้งสองรุ่นเป็นหัว CAT6A UTP แบบ Field Terminate ของ LINK แต่ข้อมูลเด่นที่ LINK ระบุสำหรับ US-1070A คือบูท 2 ขนาดและเครื่องมือช่วยกดหัว TL-2070A ส่วน US-6110TF ถูกระบุในกลุ่ม SUPER-S การเลือกแทนกันต้องเทียบรุ่นสาย ขนาดสาย และวิธีเข้าหัวของแต่ละรุ่น ไม่ควรใช้ข้อมูลบูทหรือเครื่องมือของ US-1070A ไปอ้างเป็นคุณสมบัติของ US-6110TF
㉒ คำถามที่พบบ่อยก่อนสั่งซื้อ
ถาม: US-1070A เป็นหัวตัวผู้หรือแจ็กตัวเมีย?
ตอบ: เป็น RJ45 Plug หรือตัวผู้
ถาม: บูท 2 สีต่างกันอย่างไร?
ตอบ: LINK ระบุสีฟ้า Aqua Blue สำหรับสาย OD 7.8 มม. และสีดำสำหรับสาย OD 8.5 มม.
ถาม: ต้องใช้คีมย้ำ RJ45 ทั่วไปหรือไม่?
ตอบ: LINK ระบุว่าเข้าหัวได้โดยไม่ใช้คีมย้ำแบบทั่วไป และมี TL-2070A เป็นเครื่องมือช่วยกดสำหรับรุ่นนี้
ถาม: ใช้กับสายชิลด์ได้ไหม?
ตอบ: รุ่นนี้ระบุ CAT6A UTP หากงานกำหนดระบบชิลด์ ให้เลือกหัวสำหรับระบบชิลด์ที่ตรงกับแบบ
ถาม: ซื้อหัวแล้วต้องซื้อสายรุ่นใด?
ตอบ: ให้ตรวจรหัสสาย CAT6A UTP และ OD ของสายกับข้อมูลหัวและบูทก่อนเลือก ไม่ควรเลือกจากชื่อหมวดสายเพียงอย่างเดียว
㉓ สรุปการเลือกซื้อ LINK US-1070A
US-1070A เหมาะกับงาน CAT6A UTP ที่ต้องเข้าหัว RJ45 ตัวผู้ ณ จุดติดตั้ง มีบูทสองขนาดให้เลือกตาม OD ของสาย และมีแนวทางเข้าหัวพร้อมเครื่องมือช่วยกดเฉพาะรุ่นจาก LINK ก่อนสั่งซื้อกับ KK Cable ให้เตรียมรหัสสาย ขนาด OD จำนวนจุดติดตั้ง และข้อกำหนดการทดสอบ เพื่อเลือกวัสดุและวางแผนเข้าหัวได้ตรงกับงานจริง
