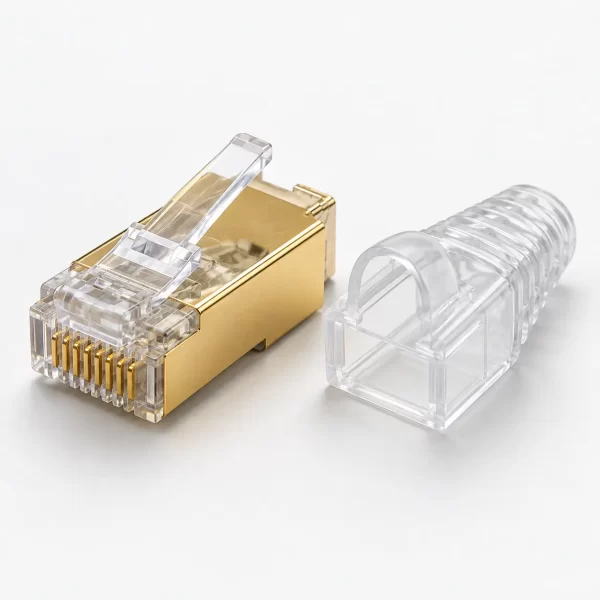

หัว RJ45 ตัวผู้ LINK รุ่น US-1070SG เป็นหัว CAT6A Gold Plug แบบ Hybrid ที่ LINK ระบุสำหรับงาน UTP/Shielded พร้อมยางครอบสีใส รองรับตัวนำขนาด 22–24 AWG และสายที่มีเส้นผ่านศูนย์กลางภายนอก 6–8.5 มม. บรรจุ 1 หัวต่อแพ็ก ผู้ผลิตระบุเครื่องมือ TL-1106AGA สำหรับงานเข้าหัวรุ่นนี้
KK Cable แนะนำให้ตรวจทั้งขนาดตัวนำและเส้นผ่านศูนย์กลางภายนอกของสายก่อนสั่งซื้อ เพราะสายที่อยู่ในหมวด CAT6A เหมือนกันอาจมีขนาดและโครงสร้างต่างกัน
① หัว RJ45 LINK US-1070SG คืออะไร
US-1070SG เป็นหัว RJ45 ตัวผู้ CAT6A ของ LINK สำหรับติดที่ปลายสายแลน ชื่อ Gold Plug อ้างถึงลักษณะหัวตามชื่อผลิตภัณฑ์ของผู้ผลิต รุ่นนี้มาพร้อมยางครอบสีใส และเป็นคนละรุ่นกับหัว CAT6A แบบเข้าหัวภาคสนาม US-1070A หรือ US-6110TF
② จุดเด่นเฉพาะรุ่น Gold Plug
LINK ระบุรุ่นนี้เป็นหัวแบบ Hybrid สำหรับ UTP/Shielded พร้อม Boot ในแพ็กเดียว จุดที่ช่วยตัดสินใจซื้อได้จริงคือช่วงขนาดตัวนำและขนาดภายนอกของสายที่ระบุชัด รวมทั้งเครื่องมือเข้าหัวที่ผู้ผลิตแนะนำ คำว่า Gold Plug ไม่ได้หมายความว่าเพียงเปลี่ยนหัวแล้วระบบจะทำงานเร็วขึ้นโดยไม่คำนึงถึงสายและอุปกรณ์อื่น
③ ข้อมูลทางเทคนิคจาก LINK
- ยี่ห้อ: LINK
- รหัสรุ่น: US-1070SG
- ประเภท: หัว RJ45 ตัวผู้ CAT6A Gold Plug
- รูปแบบ: Hybrid สำหรับ UTP/Shielded ตามชื่อสินค้าผู้ผลิต
- ขนาดตัวนำที่ระบุ: 22–24 AWG
- เส้นผ่านศูนย์กลางภายนอกของสายที่ระบุ: 6–8.5 มม.
- ยางครอบ: สีใส
- เครื่องมือที่ LINK ระบุ: TL-1106AGA
- จำนวนบรรจุ: 1 หัวต่อแพ็ก
เอกสาร LINK ระบุมาตรฐานของหัวรุ่นนี้ ได้แก่ ANSI/TIA-568.2-D Category 6A, ISO/IEC 11801:2017, EN 50173-1 Category 6A, IEC 60603-7, IEC 60512-27-100 และ UL 1863
④ วัสดุและหน้าสัมผัส
เอกสารผลิตภัณฑ์ LINK ระบุวัสดุตัวเรือนเป็นส่วนโลหะ Brass เคลือบนิกเกิลและทองร่วมกับ High Impact Polycarbonate ตาม UL 94V-0 หน้าสัมผัสเป็น Phosphor Bronze เคลือบทองหนา 50 micro-inch ส่วนยางครอบที่เอกสารระบุเป็นสีใส รายละเอียดวัสดุนี้เป็นข้อมูลของผลิตภัณฑ์ ไม่ใช่คำรับรองว่าหัวที่ประกอบกับสายทุกเส้นจะผ่านการทดสอบระบบ CAT6A
⑤ สายแลนหมวดใดเหมาะกับหัวนี้
US-1070SG เป็นหัว CAT6A ควรเริ่มจากสาย CAT6A ที่ต้องการเข้าหัว แล้วตรวจตัวนำ 22–24 AWG และขนาดภายนอก 6–8.5 มม. ให้ตรงกับช่วงที่ LINK ระบุ หากใช้สายหมวดอื่นหรือมีโครงสร้างพิเศษ ควรตรวจเอกสารสายและข้อกำหนดงานก่อน ไม่เลือกจากชื่อ CAT6A เพียงคำเดียว
⑥ วิธีอ่านค่า AWG ของสาย
AWG เป็นขนาดตัวนำภายในสาย ไม่ใช่ความหนาของเปลือกนอก ตัวเลข 22–24 AWG ที่ LINK ระบุสำหรับหัวนี้จึงต้องตรวจจากสเปกตัวนำของสายรุ่นที่มี หากสายระบุ 26 AWG ไม่ควรสมมติว่าใช้ได้เพียงเพราะเป็น CAT6A ต้องเลือกหัวที่รองรับขนาดนั้นตามข้อมูลผู้ผลิต
⑦ วิธีตรวจเส้นผ่านศูนย์กลางภายนอก
LINK ระบุช่วงเส้นผ่านศูนย์กลางสาย 6–8.5 มม. ตรวจค่า Outer Diameter หรือ OD จากเอกสารสาย หากไม่พบข้อมูล ให้ตรวจวัดสายจริงด้วยเครื่องมือที่เหมาะสมและเผื่อความคลาดเคลื่อนตามเอกสารสาย สายที่เล็กหรือใหญ่เกินช่วงอาจทำให้ส่วนจับยึดและยางครอบทำงานไม่เหมาะสม
⑧ UTP/Shielded แบบ Hybrid หมายถึงอะไรในการเลือกซื้อ
หน้าสินค้า LINK ใช้คำว่า Hybrid สำหรับ UTP/Shielded จึงควรตรวจรูปแบบการประกอบตามสายที่ใช้ หากเป็นสาย UTP ไม่มีชั้นชิลด์ให้ต่อ หากเป็นสายชิลด์และระบบต้องการความต่อเนื่องของชิลด์ ต้องจัดส่วนชิลด์ให้สัมผัสกับหัวตามวิธีเข้าหัวที่เหมาะสม ไม่ควรสรุปว่าหัวแบบ Hybrid จะทำให้ชิลด์ต่อเนื่องเองโดยไม่จัดส่วนชิลด์
⑨ งานติดตั้งที่เหมาะกับรุ่นนี้
เหมาะกับงานทำปลายสาย CAT6A เป็นหัว RJ45 ตัวผู้ เมื่อขนาดตัวนำและ OD ของสายตรงกับช่วงที่ LINK ระบุ งานเครือข่ายความเร็วสูงต้องพิจารณาสาย หัว อุปกรณ์ปลายทาง และผลทดสอบทั้งระบบร่วมกัน ไม่อาศัยหัวเพียงชิ้นเดียวเป็นตัวรับรองประสิทธิภาพ
⑩ ตัวอย่างการเลือกใช้งานจริง
หากเอกสารสาย CAT6A ระบุตัวนำ 23 AWG และ OD 7 มม. ค่าทั้งสองอยู่ในช่วงที่ LINK ระบุสำหรับหัวนี้ แต่ยังควรตรวจโครงสร้างสาย ชนิดชิลด์ และทดลองเข้าหัวจริงก่อนทำจำนวนมาก หากค่าใดอยู่นอกช่วงที่ระบุ ควรหาหัวรุ่นอื่นที่มีสเปกตรงกับสายแทน
⑪ สิ่งที่ได้รับและเครื่องมือที่ต้องเตรียม
LINK ระบุหัว US-1070SG พร้อม Boot สีใส จำนวน 1 หัวต่อแพ็ก เครื่องมือ TL-1106AGA เป็นรายการแยกที่ผู้ผลิตระบุสำหรับการเข้าหัว ไม่ได้ระบุว่าแถมอยู่ในแพ็ก เตรียมอุปกรณ์ปอกสาย เครื่องทดสอบสาย และเครื่องมือสำหรับตรวจขนาดสายตามความจำเป็นของงาน
⑫ วิธีเตรียมสาย CAT6A
ตรวจรหัสสาย AWG และ OD ก่อนตัดสาย สวมยางครอบที่มากับหัวลงบนสายก่อนเริ่มเข้าหัว ปอกเปลือกนอกโดยไม่บาดฉนวนตัวนำหรือส่วนชิลด์ หากสายมีแกนคั่นหรือชิลด์หลายชั้น ให้จัดตามโครงสร้างสายจริงและวิธีประกอบหัว ไม่ตัดส่วนประกอบสำคัญออกเพียงเพื่อให้สอดสายได้ง่ายขึ้น
⑬ ก่อนติดตั้ง: ตรวจความเข้ากันได้ทุกจุด
ตรวจว่าตัวนำอยู่ในช่วง 22–24 AWG และ OD อยู่ในช่วง 6–8.5 มม. ตรวจชนิดสายว่าเป็น UTP หรือสายชิลด์ ตรวจว่ามีหัว Boot และเครื่องมือ TL-1106AGA พร้อมใช้ กำหนดแบบเรียงสี T568A หรือ T568B ตามงาน จากนั้นทดลองทำหนึ่งเส้นและทดสอบก่อนผลิตสายทั้งชุด
⑭ วิธีติดตั้งหัว US-1070SG ทีละขั้นตอน
- สวมยางครอบสีใสลงบนสายก่อนปอกปลาย
- ตัดและปอกเปลือกสายอย่างระมัดระวัง ไม่ให้ตัวนำหรือส่วนชิลด์เสียหาย
- หากใช้สายชิลด์ ให้จัดส่วนชิลด์สำหรับการสัมผัสกับหัวตามโครงสร้างหัวและวิธีประกอบที่เหมาะสม
- เรียงตัวนำทั้ง 8 เส้นตาม T568A หรือ T568B ที่กำหนด
- สอดตัวนำเข้าหัว ตรวจว่าลำดับถูกและตัวนำเข้าถึงตำแหน่งหน้าสัมผัส
- ตรวจจุดจับยึดเปลือกสายและตำแหน่งส่วนชิลด์ก่อนย้ำ
- ใช้เครื่องมือที่ LINK ระบุคือ TL-1106AGA สำหรับงานย้ำและจับหัวตามรูปแบบเครื่องมือ
- เลื่อน Boot เข้าตำแหน่ง แล้วทดสอบสายที่ประกอบเสร็จ
รายละเอียดตำแหน่งตัดสายและการจับชิลด์ต้องอ้างอิงหัว สาย และคู่มือเครื่องมือที่ใช้จริง ไม่ควรฝืนย้ำหากชิ้นส่วนประกอบไม่ลง
⑮ Setup หลังติดตั้ง: ต่ออุปกรณ์และตรวจระบบ
หัว RJ45 ไม่มีแอปหรือเมนู Setup ของตัวเอง หลังทดสอบสาย ให้เสียบเข้าพอร์ต RJ45 ของอุปกรณ์ทั้งสองด้าน ตรวจไฟ Link ตามคู่มืออุปกรณ์ และตรวจการรับ IP หรือการตั้งค่า IP ตามระบบเครือข่ายที่ใช้งาน หากต้องการตรวจประสิทธิภาพ CAT6A ให้ใช้การทดสอบสายตามเกณฑ์ของงาน ไม่อาศัยเพียงว่าเปิดอินเทอร์เน็ตได้
หากใช้ระบบสายชิลด์ ให้ตรวจความต่อเนื่องของชิลด์และแนวทางต่อกราวด์ตามแบบระบบที่ติดตั้งด้วย การต่อสายข้อมูลได้กับการต่อชิลด์ถูกต้องเป็นคนละประเด็นที่ต้องตรวจ
⑯ จุดตรวจสำคัญระหว่างเข้าหัว
ตรวจลำดับตัวนำทั้ง 8 เส้น ความสมบูรณ์ของฉนวน ตำแหน่งตัวนำที่หน้าสัมผัส จุดจับยึดเปลือกสาย และส่วนชิลด์เมื่อใช้สายชิลด์ หากพบสายสลับหรือส่วนชิลด์ไม่อยู่ในตำแหน่งที่ต้องการ ให้แก้ก่อนใช้เครื่องมือย้ำ
⑰ วิธีทดสอบหลังติดตั้ง
ทดสอบลำดับสาย การขาด และการลัดวงจรเป็นขั้นแรก หากงานกำหนดให้ตรวจความต่อเนื่องของชิลด์หรือรับรองสมรรถนะ CAT6A ให้ใช้เครื่องมือที่รองรับการทดสอบตามข้อกำหนดนั้น การที่ไฟพอร์ตติดไม่ได้ยืนยันว่าคู่สายและชิลด์ผ่านการตรวจครบ
⑱ ปัญหาที่พบบ่อยและวิธีตรวจแก้
หากสายบางเส้นไม่เชื่อมต่อ ให้ตรวจการเรียงสีและการสัมผัสหน้าสัมผัส หากหัวจับสายไม่แน่น ให้ย้อนตรวจค่า OD และตำแหน่งเปลือกสาย หากตรวจชิลด์ไม่ผ่าน ให้ตรวจวิธีจัดชิลด์และจุดสัมผัสกับหัว หากสายอยู่นอกช่วง 22–24 AWG หรือ 6–8.5 มม. ไม่ควรแก้ด้วยการฝืนย้ำ แต่ควรเปลี่ยนหัวให้เหมาะกับสาย
⑲ เปรียบเทียบกับ LINK รุ่นใกล้เคียง
US-1070SG เป็น CAT6A Gold Plug แบบ Hybrid พร้อม Boot และใช้เครื่องมือ TL-1106AGA ส่วน US-1070A เป็นหัว CAT6A UTP แบบเข้าหัวภาคสนามที่ LINK ระบุเป็นอีกสินค้า และ US-1071S เป็นหัว CAT6A แบบชิลด์เข้าหัวภาคสนาม การเลือกควรดูชนิดสาย วิธีเข้าหัว เครื่องมือ และขนาดสาย ไม่เลือกจากคำว่า CAT6A อย่างเดียว
⑳ จำนวนบรรจุและสิ่งที่ต้องซื้อแยก
LINK ระบุ US-1070SG บรรจุ 1 หัวต่อแพ็ก พร้อมยางครอบสีใส เครื่องมือ TL-1106AGA สายแลน และเครื่องทดสอบสายเป็นอุปกรณ์แยก หากต้องทำปลายสายทั้งสองด้าน ต้องคำนวณจำนวนหัวตามจำนวนปลายที่จะเข้าหัวและเผื่อสำหรับการทดสอบงานจริง
㉑ ข้อควรตรวจสอบก่อนสั่งซื้อ
ตรวจรหัส US-1070SG ให้ตรง ตรวจ AWG และ OD ของสาย ตรวจชนิดชิลด์และข้อกำหนดระบบ ตรวจจำนวนปลายสายที่จะเข้าหัว และตรวจว่ามีเครื่องมือ TL-1106AGA พร้อมใช้ หากต้องการให้ KK Cable ช่วยตรวจความเข้ากันได้ ควรแจ้งรหัสรุ่นสายหรือภาพสเปกสายมาด้วย
㉒ คำถามที่พบบ่อย
แพ็กนี้มียางครอบหรือไม่?
มี LINK ระบุว่าหัวมาพร้อม Boot สีใส
ใช้กับสาย 26 AWG ได้หรือไม่?
เอกสารที่ตรวจระบุรองรับตัวนำ 22–24 AWG จึงไม่ควรอ้างว่ารองรับ 26 AWG
สาย OD 9 มม. ใช้ได้หรือไม่?
อยู่นอกช่วง 6–8.5 มม. ที่ LINK ระบุ ควรเลือกหัวที่มีสเปกตรงกับสาย
หนึ่งแพ็กมีกี่หัว?
LINK ระบุ 1 หัวต่อแพ็ก
ต้องใช้เครื่องมือรุ่นใด?
LINK ระบุ TL-1106AGA สำหรับรุ่นนี้
㉓ สรุปการเลือกซื้อ
LINK US-1070SG เป็นหัว RJ45 CAT6A Gold Plug แบบ Hybrid สำหรับงาน UTP/Shielded พร้อม Boot สีใส บรรจุ 1 หัวต่อแพ็ก จุดตัดสินใจสำคัญคือสายต้องมีตัวนำ 22–24 AWG และ OD 6–8.5 มม. ตามเอกสาร LINK พร้อมเตรียมเครื่องมือ TL-1106AGA ก่อนเริ่มงาน หากต้องการเทียบกับสายที่ใช้อยู่ สามารถแจ้งรหัสสายให้ KK Cable ช่วยตรวจข้อมูลได้
