① หัวแลน LINK CAT8 รุ่น US-1081 คืออะไร

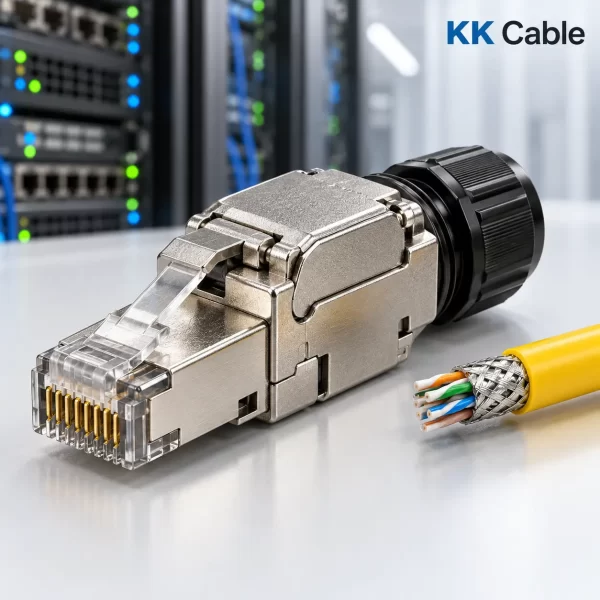

LINK US-1081 เป็นหัวเชื่อมต่อ RJ45 มาตรฐาน CAT8 แบบ Shielded Field Termination Plug ออกแบบมาสำหรับประกอบเข้ากับปลายสายแลนภาคสนาม เพื่อเชื่อมต่อสายติดตั้งเข้ากับอุปกรณ์ที่มีพอร์ต RJ45 โดยตรง
โครงสร้างแบบมีชีลด์ช่วยรักษาความต่อเนื่องของระบบป้องกันสัญญาณรบกวน เหมาะสำหรับระบบเครือข่ายความเร็วสูง ห้องเซิร์ฟเวอร์ ศูนย์ข้อมูล และงานระบบที่ใช้สาย CAT8 ลูกค้าในจังหวัดขอนแก่นสามารถสอบถามรายละเอียดสินค้าและความเข้ากันได้ของสายกับ KK Cable ก่อนสั่งซื้อได้
② จุดเด่นของ LINK US-1081
- หัว RJ45 สำหรับระบบสายแลน CAT8
- เป็นหัวแบบ Field Termination สำหรับประกอบหน้างาน
- ตัวหัวมีชีลด์ช่วยลดผลกระทบจากสัญญาณรบกวน
- เหมาะกับสายติดตั้งที่ต้องต่อเข้ากับอุปกรณ์โดยตรง
- รองรับการติดตั้งในห้องเซิร์ฟเวอร์และศูนย์ข้อมูล
- ช่วยให้ช่างกำหนดความยาวสายตามระยะหน้างานได้
- เหมาะกับระบบเครือข่ายที่ต้องการประสิทธิภาพระดับ CAT8
- ใช้งานกับอุปกรณ์ที่มีพอร์ต RJ45 เมื่อสายและอุปกรณ์เข้ากันได้
③ ข้อมูลทางเทคนิค
| ยี่ห้อ | LINK |
|---|---|
| รุ่น | US-1081 |
| ประเภทสินค้า | หัวแลนแบบ Field Termination Plug |
| รูปแบบหัวต่อ | RJ45 ตัวผู้ |
| มาตรฐานระบบสาย | CAT8 |
| การป้องกันสัญญาณรบกวน | Shielded |
| จำนวนหน้าสัมผัส | 8 ตำแหน่ง 8 หน้าสัมผัส หรือ 8P8C |
| รูปแบบการติดตั้ง | ประกอบเข้ากับสายที่หน้างาน |
| พื้นที่ใช้งาน | ภายในอาคารหรือภายในกล่องป้องกันที่เหมาะสม |
| หน่วยจำหน่าย | ชิ้น |
หมายเหตุ: ก่อนสั่งซื้อควรตรวจสอบขนาดตัวนำ รูปแบบตัวนำ เส้นผ่านศูนย์กลางสาย และโครงสร้างของสาย CAT8 ว่าอยู่ในช่วงที่หัวรุ่นนี้รองรับ ไม่ควรพิจารณาจากคำว่า CAT8 เพียงอย่างเดียว
④ Field Termination Plug ต่างจากหัว RJ45 ทั่วไปอย่างไร
หัว RJ45 ทั่วไปมักออกแบบมาสำหรับสายขนาดเล็กและใช้คีมย้ำหัว ส่วน Field Termination Plug ออกแบบมาเพื่อประกอบสายที่หน้างาน โดยมีโครงสร้างภายในสำหรับจัดเรียงตัวนำและยึดสายให้เหมาะกับสายติดตั้งประสิทธิภาพสูง
| รายการ | หัว RJ45 ทั่วไป | Field Termination Plug |
|---|---|---|
| รูปแบบการใช้งาน | สายทั่วไปหรือสาย Patch Cord บางประเภท | สายติดตั้งที่ประกอบปลายสายหน้างาน |
| การป้องกันสัญญาณรบกวน | มีทั้งแบบไม่มีชีลด์และมีชีลด์ | รุ่น US-1081 เป็นแบบ Shielded |
| การจัดเรียงตัวนำ | สอดตัวนำเข้าสู่หัวโดยตรง | มีส่วนช่วยจัดเรียงตัวนำตามโครงสร้างของหัว |
| ความเหมาะสมกับ CAT8 | หัวทั่วไปไม่สามารถรับรอง CAT8 ได้ | ออกแบบมาสำหรับระบบ CAT8 |
⑤ เหมาะสำหรับงานประเภทใด
- ต่อสาย CAT8 เข้ากับ Network Switch โดยตรง
- ต่อสายเข้ากับ Server หรือ Workstation
- ต่อสายเข้ากับอุปกรณ์จัดเก็บข้อมูล NAS
- ต่อสายเข้ากับ Router หรือ Firewall
- งานติดตั้งภายในห้องเซิร์ฟเวอร์
- งานระบบภายในศูนย์ข้อมูล
- งานเชื่อมต่อกล้อง IP หรืออุปกรณ์ PoE เมื่อระบบรองรับ
- งานที่ต้องกำหนดความยาวสายตามระยะติดตั้งจริง
⑥ เหตุใดระบบ CAT8 ต้องใช้หัวที่เหมาะสม
ประสิทธิภาพของระบบเครือข่ายไม่ได้ขึ้นอยู่กับสายเพียงอย่างเดียว แต่ขึ้นอยู่กับหัวต่อ เต้ารับ Patch Panel Patch Cord และอุปกรณ์ทุกส่วนภายในช่องสัญญาณ การนำหัว RJ45 ระดับต่ำกว่ามาใช้กับสาย CAT8 อาจทำให้ระบบไม่สามารถรักษาประสิทธิภาพตามมาตรฐานที่ต้องการได้
หากต้องการระบบ CAT8 ที่สมบูรณ์ ควรเลือกอุปกรณ์เชื่อมต่อที่ออกแบบมาสำหรับ CAT8 และติดตั้งตามคู่มือของผู้ผลิต รวมถึงทดสอบสายหลังติดตั้งด้วยเครื่องมือที่รองรับมาตรฐานดังกล่าว
⑦ ระบบ Shielded ต้องติดตั้งอย่างไร
หัว US-1081 มีโครงสร้างแบบ Shielded จึงควรใช้ร่วมกับสายแบบมีชีลด์ และจัดการชั้นชีลด์ของสายตามวิธีที่ผู้ผลิตกำหนด เพื่อให้ชีลด์มีความต่อเนื่องตลอดเส้นทางการเชื่อมต่อ
- ใช้สาย CAT8 แบบ Shielded ที่มีขนาดเข้ากันกับหัว
- ไม่ตัดชั้นชีลด์ออกมากเกินกว่าที่คู่มือกำหนด
- จัดชั้นชีลด์ให้สัมผัสกับส่วนโลหะของหัวอย่างเหมาะสม
- ใช้อุปกรณ์เครือข่ายหรือจุดเชื่อมต่อแบบ Shielded
- ตรวจสอบระบบกราวด์ของตู้แร็คและอุปกรณ์
- ทดสอบความต่อเนื่องของชีลด์หลังการติดตั้ง
หากใช้หัว Shielded แต่ไม่ได้จัดชั้นชีลด์หรือระบบกราวด์อย่างถูกต้อง ประสิทธิภาพในการป้องกันสัญญาณรบกวนอาจไม่เป็นไปตามที่ออกแบบไว้
⑧ การเลือกมาตรฐานการเรียงสีสาย
การประกอบหัว RJ45 ต้องเลือกการเรียงสีแบบ T568A หรือ T568B และใช้มาตรฐานเดียวกันตามแบบระบบ การติดตั้งทั่วไปในประเทศไทยพบการใช้ T568B บ่อย แต่ควรยึดตามแบบงานหรือมาตรฐานเดิมของสถานที่เป็นหลัก
| ลำดับขา | T568A | T568B |
|---|---|---|
| 1 | ขาว-เขียว | ขาว-ส้ม |
| 2 | เขียว | ส้ม |
| 3 | ขาว-ส้ม | ขาว-เขียว |
| 4 | น้ำเงิน | น้ำเงิน |
| 5 | ขาว-น้ำเงิน | ขาว-น้ำเงิน |
| 6 | ส้ม | เขียว |
| 7 | ขาว-น้ำตาล | ขาว-น้ำตาล |
| 8 | น้ำตาล | น้ำตาล |
ไม่ควรสลับมาตรฐานกลางเส้นโดยไม่ตั้งใจ เพราะอาจทำให้ลำดับขาไม่ตรงและเกิดปัญหาในการเชื่อมต่อ
⑨ ขั้นตอนเตรียมสายก่อนเข้าหัว
- ตรวจสอบว่าสายและหัว US-1081 รองรับกันทั้งขนาดและโครงสร้าง
- ตัดปลายสายให้ได้ฉากและไม่มีตัวนำเสียหาย
- สวมชิ้นส่วนของหัวตามลำดับที่คู่มือกำหนด
- ปอกเปลือกสายนอกตามระยะที่ระบุในคู่มือของผู้ผลิต
- ระวังไม่ให้ใบมีดบาดฉนวนของตัวนำด้านใน
- จัดชั้นชีลด์และสาย Drain Wire ตามแบบของหัว
- แยกคู่สายเท่าที่จำเป็นและรักษาการบิดเกลียวให้ใกล้จุดต่อมากที่สุด
- เรียงสีสายตาม T568A หรือ T568B ที่เลือกไว้
⑩ ขั้นตอนประกอบหัว US-1081
- จัดตัวนำทั้งแปดเส้นเข้าสู่ชุดจัดเรียงสายตามลำดับสี
- ตรวจสอบลำดับสายอีกครั้งก่อนตัดปลายตัวนำ
- ตัดตัวนำส่วนเกินตามระยะที่คู่มือกำหนด
- ประกอบชุดจัดเรียงสายเข้ากับตัวหัว
- กดหรือปิดกลไกของหัวตามวิธีที่ผู้ผลิตกำหนด
- จัดชั้นชีลด์ให้สัมผัสกับตัวหัวโลหะอย่างเหมาะสม
- ยึดส่วนรัดสายให้แน่นพอดีเพื่อช่วยรับแรงดึง
- ตรวจสอบว่าตัวหัวปิดสนิทและไม่มีตัวนำโผล่ออกมา
- ทดสอบสายก่อนนำไปใช้งานจริง
ข้อสำคัญ: ขั้นตอนจริงอาจแตกต่างตามโครงสร้างของผลิตภัณฑ์ ควรใช้คู่มือที่มากับสินค้าเป็นหลัก ไม่ควรบังคับ กด หรือตัดชิ้นส่วนโดยอาศัยรูปแบบของหัวรุ่นอื่น
⑪ เครื่องมือที่ควรเตรียม
- คัตเตอร์หรือเครื่องมือปอกสายที่ปรับให้เหมาะกับสาย CAT8
- กรรไกรตัดสายหรือคีมตัดสาย
- คีมปากแหลมตามความจำเป็น
- อุปกรณ์ช่วยประกอบตามที่คู่มือระบุ
- เครื่องทดสอบลำดับสายสำหรับตรวจสอบเบื้องต้น
- เครื่องทดสอบและรับรองสาย CAT8 สำหรับงานที่ต้องออกผลการทดสอบ
เครื่องทดสอบสายทั่วไปอาจตรวจได้เพียงลำดับขา ขาด ลัดวงจร หรือสลับคู่สาย แต่ไม่สามารถยืนยันประสิทธิภาพระดับ CAT8 ได้ หากเป็นงานโครงการควรใช้เครื่อง Cable Certifier ที่รองรับมาตรฐานที่ต้องการ
⑫ ตรวจสอบอะไรก่อนสั่งซื้อ
- ประเภทและมาตรฐานของสายที่จะนำมาเข้าหัว
- สายเป็นแบบ Solid หรือ Stranded
- ขนาดตัวนำของสาย
- เส้นผ่านศูนย์กลางภายนอกของสาย
- ขนาดฉนวนตัวนำแต่ละเส้น
- โครงสร้างชีลด์ของสาย
- ขนาดพื้นที่ติดตั้งบริเวณพอร์ตของอุปกรณ์
- เครื่องมือและอุปกรณ์ทดสอบที่มีอยู่
เนื่องจากสาย CAT8 แต่ละรุ่นอาจมีขนาดและโครงสร้างต่างกัน ควรแจ้งรหัสรุ่นของสายให้ KK Cable ตรวจสอบความเข้ากันได้ก่อนสั่งหัว US-1081
⑬ ข้อควรระวัง
- ไม่ควรใช้หัวกับสายที่มีขนาดเกินช่วงรองรับ
- ไม่ควรตัดชั้นชีลด์ทิ้งทั้งหมด
- ไม่ควรคลายเกลียวคู่สายยาวเกินความจำเป็น
- ไม่ควรเรียงสีโดยดูจากตำแหน่งภายนอกเพียงอย่างเดียว
- ไม่ควรประกอบหัวซ้ำหากชิ้นส่วนหรือหน้าสัมผัสเสียหาย
- ไม่ควรดึงสายโดยจับเฉพาะตัวหัว
- ไม่ควรใช้หัวภายนอกอาคารโดยไม่มีอุปกรณ์ป้องกันน้ำและฝุ่น
- ต้องทดสอบสายทุกเส้นหลังเข้าหัวเสร็จ
⑭ คำถามที่พบบ่อย
US-1081 เป็นหัว RJ45 ตัวผู้หรือไม่
ใช่ เป็นหัว Plug ตัวผู้สำหรับประกอบเข้ากับปลายสายและเสียบเข้ากับพอร์ต RJ45 ตัวเมีย
ใช้คีมย้ำหัว RJ45 ทั่วไปได้หรือไม่
ไม่ควรสรุปว่าใช้ได้ เพราะเป็น Field Termination Plug ที่มีกลไกประกอบต่างจากหัว RJ45 ทั่วไป ควรติดตั้งตามคู่มือของรุ่น US-1081 และใช้อุปกรณ์ที่ผู้ผลิตกำหนด
ใช้กับสาย CAT6 หรือ CAT6A ได้หรือไม่
หัวถูกออกแบบมาสำหรับระบบ CAT8 การใช้กับสายประเภทอื่นต้องตรวจสอบขนาดตัวนำ เส้นผ่านศูนย์กลาง และโครงสร้างของสายว่ารองรับจริง ไม่ควรเลือกจากรูปทรงหัวเพียงอย่างเดียว
ใช้กับสาย LINK US-9488LSZH ได้หรือไม่
US-9488LSZH เป็นสาย CAT8 แบบ Shielded จึงอยู่ในระบบเดียวกัน แต่ควรยืนยันช่วงขนาดสายและวิธีประกอบจากเอกสารของผลิตภัณฑ์ก่อนติดตั้งจริง
รองรับ PoE หรือไม่
การรองรับ PoE ต้องพิจารณาร่วมกันทั้งหัว สาย อุปกรณ์จ่ายไฟ กำลังไฟ และมาตรฐานของระบบ ไม่ควรพิจารณาจากตัวหัวเพียงชิ้นเดียว
ติดตั้งกลางแจ้งได้หรือไม่
ตัวหัวไม่ได้ถูกระบุว่าเป็นหัวกันน้ำ หากต้องใช้งานภายนอกอาคารควรติดตั้งภายในกล่องหรือชุดเชื่อมต่อที่มีระดับการป้องกันน้ำและฝุ่นเหมาะสม
⑮ อุปกรณ์ภายในชุด
- หัวแลน LINK CAT8 Shielded Field Termination Plug รุ่น US-1081 จำนวนตามหน่วยที่สั่งซื้อ
จำนวนชิ้นส่วนย่อยและอุปกรณ์ที่บรรจุมาควรตรวจสอบจากบรรจุภัณฑ์หรือใบเสนอราคาก่อนสั่งซื้อ
⑯ สรุปสินค้า
LINK US-1081 เป็นหัว RJ45 CAT8 แบบ Shielded Field Termination Plug สำหรับประกอบสายแลนประสิทธิภาพสูงที่หน้างาน เหมาะกับการเชื่อมต่อสายติดตั้งเข้ากับ Switch, Server, NAS, Router และอุปกรณ์เครือข่ายผ่านพอร์ต RJ45 โดยตรง
เพื่อให้ระบบทำงานได้เหมาะสม ควรตรวจสอบขนาดและโครงสร้างของสาย ใช้มาตรฐานการเรียงสีที่ถูกต้อง รักษาความต่อเนื่องของชีลด์ และทดสอบสายหลังติดตั้ง ผู้ใช้งานในจังหวัดขอนแก่นสามารถสอบถามความเข้ากันได้ของสายและหัวกับ KK Cable ก่อนสั่งซื้อได้
