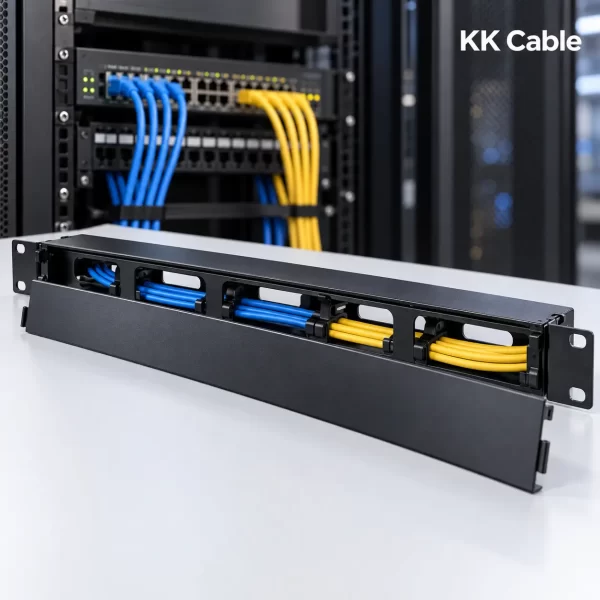

① แผงจัดสาย LINK US-3053A คืออะไร
LINK US-3053A เป็นแผงจัดสายแนวนอนสำหรับติดตั้งบริเวณด้านหน้าตู้แร็คมาตรฐาน 19 นิ้ว ใช้พื้นที่แนวตั้ง 1U พร้อมฝาครอบด้านหน้า ช่วยจัดเก็บ Patch Cord ที่เชื่อมต่อระหว่าง Patch Panel, Network Switch และอุปกรณ์เครือข่ายให้เป็นระเบียบ
ตัวแผงมีช่องสำหรับนำสายเข้าและออก ช่วยลดสายพาดขวางพอร์ตอุปกรณ์ ทำให้หน้าตู้แร็คเรียบร้อยและตรวจสอบเส้นทางสายได้ง่าย ลูกค้าในจังหวัดขอนแก่นสามารถสอบถามรายละเอียดและสถานะสินค้ากับ KK Cable ก่อนสั่งซื้อได้
② จุดเด่นของ LINK US-3053A
- แผงจัดสายแนวนอนสำหรับด้านหน้าตู้แร็ค
- รองรับตู้แร็คมาตรฐาน 19 นิ้ว
- ใช้พื้นที่ตู้แร็ค 1U
- มีฝาครอบด้านหน้าช่วยซ่อนสายให้เรียบร้อย
- มีช่องสำหรับนำสายเข้าและออก
- ช่วยจัด Patch Cord ระหว่าง Patch Panel กับ Switch
- ลดปัญหาสายพันกันหรือบดบังหมายเลขพอร์ต
- ช่วยลดแรงดึงบริเวณหัว RJ45 และพอร์ตอุปกรณ์
- เหมาะสำหรับห้องเซิร์ฟเวอร์ ศูนย์ข้อมูล และสำนักงาน
- โครงสร้างแข็งแรงสำหรับการใช้งานภายในตู้แร็ค
③ ข้อมูลทางเทคนิค
| ยี่ห้อ | LINK |
|---|---|
| รุ่น | US-3053A |
| ประเภทสินค้า | Cable Management Panel |
| รูปแบบการจัดสาย | แนวนอนด้านหน้าตู้แร็ค |
| ขนาดติดตั้ง | ตู้แร็คมาตรฐาน 19 นิ้ว |
| พื้นที่ใช้งานในตู้ | 1U |
| ฝาครอบด้านหน้า | มี |
| ช่องนำสาย | รองรับการนำสายเข้าและออกจากตัวแผง |
| วัสดุ | เหล็ก SPCC ตามข้อมูลผลิตภัณฑ์ |
| สี | ดำ |
| พื้นที่ใช้งาน | ภายในอาคารและภายในตู้แร็ค |
| หน่วยจำหน่าย | ชิ้น |
หมายเหตุ: แผงจัดสายไม่มีผลต่อความเร็วของระบบเครือข่ายโดยตรง แต่ช่วยรักษาแนวโค้ง ลดแรงดึง และจัด Patch Cord ให้เหมาะสม ซึ่งมีส่วนช่วยลดความเสียหายจากการจัดสายที่ไม่ถูกต้อง
④ แผงจัดสายมีหน้าที่อะไร
ภายในตู้แร็ค Patch Cord จำนวนมากต้องเชื่อมต่อระหว่าง Patch Panel กับ Network Switch หากไม่มีอุปกรณ์จัดสาย สายอาจพาดทับกัน บดบังหมายเลขพอร์ต หรือดึงหัวเชื่อมต่อจนเกิดปัญหาในการใช้งาน
แผงจัดสายช่วยรวบรวม Patch Cord ให้อยู่ในเส้นทางที่กำหนด ทำให้ช่างสามารถติดตามสายแต่ละเส้น ถอดเปลี่ยนอุปกรณ์ และตรวจสอบปัญหาได้สะดวกขึ้น
⑤ ฝาครอบด้านหน้ามีประโยชน์อย่างไร
- ช่วยซ่อน Patch Cord ที่จัดอยู่ภายในแผง
- ทำให้หน้าตู้แร็คดูเรียบร้อย
- ลดโอกาสที่สายจะถูกเกี่ยวหรือดึงโดยไม่ตั้งใจ
- ช่วยลดฝุ่นที่เข้าสู่ช่องจัดสายโดยตรงบางส่วน
- สามารถเปิดเพื่อตรวจสอบและปรับแนวสายได้
- ช่วยแยกพื้นที่จัดสายออกจากพอร์ตอุปกรณ์
ฝาครอบไม่ได้ทำให้ตัวแผงเป็นอุปกรณ์กันน้ำหรือกันฝุ่นแบบปิดสนิท จึงควรใช้งานภายในอาคารและภายในตู้แร็คที่เหมาะสม
⑥ เหมาะสำหรับติดตั้งตำแหน่งใด
ตำแหน่งติดตั้งที่พบบ่อยคือบริเวณระหว่าง Patch Panel และ Network Switch เพื่อให้ Patch Cord จาก Patch Panel ผ่านแผงจัดสายก่อนเข้าสู่พอร์ต Switch
| ลำดับจากด้านบน | อุปกรณ์ตัวอย่าง | พื้นที่ตู้แร็ค |
|---|---|---|
| 1 | Patch Panel 24 Port | 1U |
| 2 | LINK US-3053A | 1U |
| 3 | Network Switch | 1U หรือมากกว่าตามรุ่น |
สำหรับตู้ที่มี Patch Panel และ Switch หลายชุด อาจติดตั้งแผงจัดสายมากกว่าหนึ่งแผงเพื่อแบ่งกลุ่มสายและลดความหนาแน่น
⑦ ใช้ร่วมกับสายประเภทใดได้บ้าง
- สาย Patch Cord CAT5e
- สาย Patch Cord CAT6
- สาย Patch Cord CAT6A
- สาย Patch Cord CAT7 ที่ใช้หัวต่อเหมาะสม
- สาย Patch Cord CAT8
- สายไฟเบอร์ออปติก Patch Cord เมื่อจัดรัศมีการโค้งอย่างถูกต้อง
- สายเชื่อมต่ออุปกรณ์อื่นที่มีขนาดเหมาะกับช่องจัดสาย
แผงจัดสายไม่จำกัด Category ของสาย แต่ต้องระวังไม่อัดสายมากเกินพื้นที่ โดยเฉพาะสาย Shielded และสาย CAT8 ที่มีขนาดใหญ่กว่าสายทั่วไป
⑧ เหมาะสำหรับงานประเภทใด
- ตู้ Network Rack ภายในสำนักงาน
- ตู้ Server Rack
- ห้องเซิร์ฟเวอร์
- ศูนย์ข้อมูล
- ห้องควบคุมระบบ
- ระบบกล้องวงจรปิด IP
- ระบบ Access Point และ PoE Switch
- ห้อง MDF และ IDF
- งานปรับปรุงตู้แร็คเดิมที่มีสายไม่เป็นระเบียบ
⑨ วิธีเลือกจำนวนแผงจัดสาย
จำนวนแผงที่ต้องใช้ขึ้นอยู่กับจำนวน Patch Panel, Switch, Patch Cord และความหนาของสาย ไม่จำเป็นต้องกำหนดตายตัวว่าหนึ่งแผงใช้ต่อหนึ่ง Switch แต่ควรพิจารณาจากความหนาแน่นและความสะดวกในการบำรุงรักษา
- ระบบขนาดเล็กอาจใช้หนึ่งแผงระหว่าง Patch Panel กับ Switch
- ระบบ 24 พอร์ตที่ใช้สายขนาดใหญ่ควรตรวจสอบพื้นที่จัดสายจริง
- ระบบ 48 พอร์ตอาจต้องใช้หลายแผงหรือจัดสายทั้งแนวนอนและแนวตั้ง
- ตู้ที่มี Patch Panel หลายชุดควรแบ่งกลุ่มสายอย่างชัดเจน
- ควรเผื่อพื้นที่สำหรับเพิ่ม Patch Cord ในอนาคต
⑩ วิธีเลือกความยาว Patch Cord
Patch Cord ควรมีความยาวพอดีสำหรับเดินจากพอร์ตต้นทาง ผ่านแผงจัดสาย ไปยังพอร์ตปลายทาง โดยไม่ตึงและไม่เหลือสายมากจนต้องม้วนเก็บภายในแผง
| ลักษณะการติดตั้ง | แนวทางเลือกความยาว |
|---|---|
| Patch Panel และ Switch อยู่ติดกัน | พิจารณา 0.5–1 เมตรตามแนวเดินจริง |
| มีอุปกรณ์คั่นหลาย U | วัดระยะผ่านแผงจัดสายก่อนเลือก |
| พอร์ตอยู่คนละด้านของตู้ | เผื่อระยะอ้อมซ้ายหรือขวา |
| เชื่อมต่อข้ามตู้ | วัดตามรางและแผงจัดสายทั้งหมด |
หากสายสั้นเกินไปจะทำให้หัวและพอร์ตรับแรงดึง หากยาวเกินไปจะทำให้แผงจัดสายแน่นและบำรุงรักษายาก
⑪ ขั้นตอนวางแผนก่อนติดตั้ง
- ตรวจสอบว่าตู้แร็คเป็นมาตรฐาน 19 นิ้ว
- ตรวจสอบพื้นที่ว่างอย่างน้อย 1U
- กำหนดตำแหน่ง Patch Panel, US-3053A และ Switch
- นับจำนวน Patch Cord ที่ต้องผ่านแผงจัดสาย
- ตรวจสอบขนาดและความหนาของสาย
- กำหนดเส้นทางสายซ้าย ขวา ด้านบน และด้านล่าง
- เตรียมป้ายหมายเลขสำหรับปลายสายทั้งสองด้าน
- เตรียม Cage Nut และสกรูให้เหมาะกับตู้แร็ค
⑫ ขั้นตอนติดตั้ง LINK US-3053A
- ปิดหรือพักการใช้งานอุปกรณ์ตามความเหมาะสม
- กำหนดช่อง 1U ที่จะติดตั้งแผงจัดสาย
- ติดตั้ง Cage Nut ที่เสาตู้แร็คทั้งสี่ตำแหน่ง
- วางแผง US-3053A ให้ตรงกับตำแหน่งรูยึด
- ขันสกรูทั้งสี่จุดให้แน่นเท่ากัน
- เปิดฝาครอบและวาง Patch Cord เข้าในช่องจัดสาย
- แยกกลุ่มสายตาม Patch Panel, Switch หรือประเภทอุปกรณ์
- ตรวจสอบว่าสายทุกเส้นโค้งอย่างเหมาะสมและไม่ตึง
- ปิดฝาครอบโดยตรวจสอบว่าไม่มีสายถูกหนีบ
- ทดสอบการเชื่อมต่อทุกพอร์ตหลังจัดสายเสร็จ
⑬ วิธีจัดสายให้เป็นระเบียบ
- ติดป้ายหมายเลขที่ Patch Cord ทั้งสองด้าน
- แบ่งกลุ่มสายตามอุปกรณ์หรือ VLAN ตามแผนงาน
- ใช้สี Patch Cord แยกประเภทระบบได้ตามความเหมาะสม
- เดินสายเข้าด้านซ้ายหรือขวาอย่างเป็นระบบ
- หลีกเลี่ยงการไขว้สายโดยไม่จำเป็น
- ไม่ยัดสายเกินความจุของแผง
- ไม่ม้วน Patch Cord เป็นวงเล็กภายในแผง
- ตรวจสอบว่าฝาครอบปิดได้โดยไม่กดทับสาย
⑭ การจัดสาย CAT6A และ CAT8
สาย CAT6A และ CAT8 แบบ Shielded มักมีขนาดใหญ่และแข็งกว่าสาย CAT5e หรือ CAT6 ทั่วไป จึงต้องเผื่อพื้นที่ภายในแผงจัดสายมากขึ้น และไม่ควรบังคับให้สายโค้งแคบเกินข้อกำหนดของผู้ผลิต
- ลดจำนวนสายต่อช่องเมื่อสายมีขนาดใหญ่
- รักษารัศมีการโค้งของสาย
- ไม่กดสายกับขอบแผงอย่างรุนแรง
- เลือก Patch Cord ความยาวพอดี
- เพิ่มแผงจัดสายเมื่อหนึ่งแผงมีความหนาแน่นสูงเกินไป
⑮ การดูแลและบำรุงรักษา
- ตรวจสอบฝาครอบและจุดยึดเป็นระยะ
- ทำความสะอาดฝุ่นด้วยผ้าแห้งหรืออุปกรณ์ที่เหมาะสม
- ตรวจสอบว่ามีสายถูกหนีบหรือพับงอหรือไม่
- นำ Patch Cord ที่ไม่ได้ใช้งานออกจากตู้
- อัปเดตป้ายหมายเลขเมื่อมีการย้ายพอร์ต
- ตรวจสอบหัว RJ45 และสลักล็อกเมื่อพบการเชื่อมต่อผิดปกติ
- จัดสายใหม่เมื่อเพิ่ม Switch หรือ Patch Panel
ก่อนปรับเปลี่ยนสายควรบันทึกพอร์ตต้นทางและปลายทางทุกครั้ง เพื่อลดความเสี่ยงที่ระบบสำคัญจะหยุดทำงานจากการถอดสายผิดเส้น
⑯ ข้อควรระวัง
- ตรวจสอบขนาดตู้แร็คก่อนสั่งซื้อ
- ต้องเผื่อพื้นที่ตู้แร็ค 1U สำหรับติดตั้ง
- ไม่ควรยัดสายจนฝาครอบปิดไม่สนิท
- ไม่ควรหนีบสายระหว่างฝาครอบกับตัวแผง
- ไม่ควรพับสายเป็นมุมแหลม
- ไม่ควรปล่อยสายดึงหัวต่อหรือพอร์ตอุปกรณ์
- ไม่ควรใช้แผงเป็นจุดรับน้ำหนักของสายแนวตั้งจำนวนมาก
- ควรตรวจสอบการเชื่อมต่อหลังจัดสายทุกครั้ง
⑰ คำถามที่พบบ่อย
US-3053A ใช้กับตู้แร็คขนาดใด
ออกแบบสำหรับตู้แร็คมาตรฐาน 19 นิ้ว และใช้พื้นที่แนวตั้ง 1U
มีฝาครอบหรือไม่
มีฝาครอบด้านหน้า ช่วยซ่อนและป้องกัน Patch Cord จากการถูกเกี่ยวหรือดึงโดยไม่ตั้งใจ
ใช้กับสาย CAT8 ได้หรือไม่
ใช้จัดสาย CAT8 ได้ แต่ควรพิจารณาขนาดและความแข็งของสาย ไม่ควรใส่สายแน่นเกินไปหรือบังคับให้โค้งแคบ
ติดตั้งด้านหลังตู้แร็คได้หรือไม่
ผลิตภัณฑ์ระบุเป็นแผงจัดสายด้านหน้า การนำไปติดตั้งตำแหน่งอื่นต้องตรวจสอบพื้นที่ รูยึด และความสะดวกในการเปิดฝาครอบก่อน
แผงจัดสายทำให้อินเทอร์เน็ตเร็วขึ้นหรือไม่
ไม่เพิ่มความเร็วโดยตรง แต่ช่วยลดแรงดึงและการหักงอของสาย ทำให้ระบบเป็นระเบียบและลดความเสี่ยงจากการจัดสายไม่เหมาะสม
หนึ่งแผงรองรับกี่สาย
ไม่ควรกำหนดจากจำนวนเส้นเพียงอย่างเดียว เพราะขึ้นอยู่กับเส้นผ่านศูนย์กลางและความแข็งของ Patch Cord ควรจัดสายให้ฝาครอบปิดได้โดยไม่กดทับสาย
ใช้คู่กับ Patch Panel US-3002SA ได้หรือไม่
ใช้ร่วมกันได้ โดยติดตั้ง US-3053A ใกล้กับ Patch Panel เพื่อรับและจัด Patch Cord ก่อนเชื่อมต่อไปยัง Network Switch
⑱ อุปกรณ์ภายในชุด
- แผงจัดสาย LINK Cable Management Panel รุ่น US-3053A จำนวน 1 ชิ้น
- ฝาครอบด้านหน้า จำนวน 1 ชุด
สกรู Cage Nut และอุปกรณ์ติดตั้งอื่นอาจไม่ได้รวมอยู่ในชุด ควรตรวจสอบรายการบรรจุภัณฑ์หรือใบเสนอราคาก่อนสั่งซื้อ
⑲ สรุปสินค้า
LINK US-3053A เป็นแผงจัดสายด้านหน้าตู้แร็คมาตรฐาน 19 นิ้ว ขนาด 1U พร้อมฝาครอบ ช่วยจัด Patch Cord ระหว่าง Patch Panel และ Network Switch ให้เป็นระเบียบ ลดสายพันกัน ลดแรงดึงที่หัวต่อ และช่วยให้ตรวจสอบระบบได้สะดวกขึ้น
เหมาะสำหรับห้องเซิร์ฟเวอร์ ศูนย์ข้อมูล สำนักงาน ระบบกล้อง IP และตู้เครือข่ายทั่วไป ผู้ใช้งานในจังหวัดขอนแก่นสามารถสอบถามรายละเอียดและตรวจสอบสินค้ากับ KK Cable ก่อนสั่งซื้อได้
