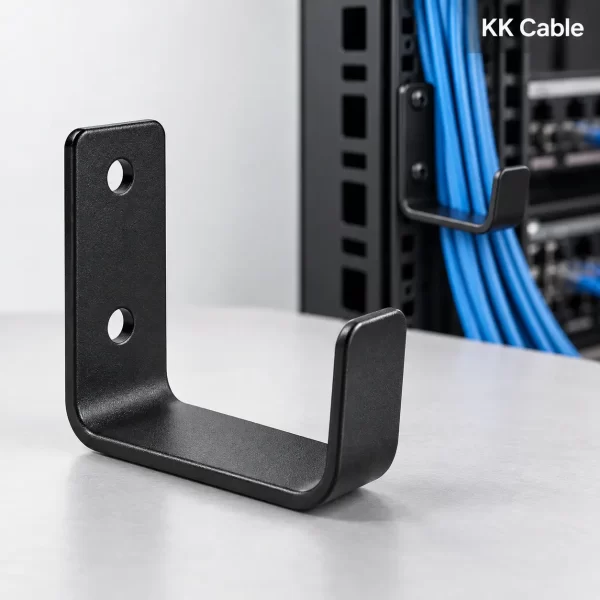

① ห่วงจัดสาย LINK US-3057 คืออะไร
LINK US-3057 เป็นห่วงจัดสายแนวตั้งขนาดเล็ก หรือ Vertical Cable Routing Hanger, Small สำหรับช่วยกำหนดเส้นทางและพยุงสายบริเวณด้านข้างตู้แร็ค ทำให้ Patch Cord และสายสัญญาณเดินขึ้นหรือลงตามแนวตู้ได้อย่างเป็นระเบียบ
อุปกรณ์รุ่นนี้เหมาะสำหรับใช้ร่วมกับแผงจัดสายแนวนอน Patch Panel และ Network Switch เพื่อส่งต่อสายจากแนวหน้าตู้เข้าสู่แนวด้านข้าง ลูกค้าในจังหวัดขอนแก่นสามารถสอบถามตำแหน่งติดตั้งและความเข้ากันได้กับตู้แร็คกับ KK Cable ก่อนสั่งซื้อได้
② จุดเด่นของ LINK US-3057
- ห่วงจัดสายแนวตั้งขนาดเล็ก
- ช่วยนำสายขึ้นหรือลงบริเวณด้านข้างตู้แร็ค
- ช่วยแบ่งกลุ่ม Patch Cord และสายสัญญาณ
- ลดสายห้อยหรือพาดขวางอุปกรณ์
- ช่วยลดแรงดึงที่หัว RJ45 และพอร์ตอุปกรณ์
- ใช้ร่วมกับแผงจัดสายแนวนอนได้
- เหมาะกับตู้ที่มีพื้นที่จัดสายจำกัด
- ช่วยให้ตรวจสอบและบำรุงรักษาระบบได้ง่ายขึ้น
- รองรับสายหลายประเภทเมื่อขนาดและจำนวนเหมาะสม
③ ข้อมูลทางเทคนิค
| ยี่ห้อ | LINK |
|---|---|
| รุ่น | US-3057 |
| ชื่อผลิตภัณฑ์ | Vertical Cable Routing Hanger, Small |
| ประเภทสินค้า | ห่วงจัดสายแนวตั้ง |
| ขนาดรุ่น | Small |
| รูปแบบการจัดสาย | แนวตั้งหรือแนวด้านข้างตู้แร็ค |
| พื้นที่ใช้งาน | ภายในอาคารและภายในตู้แร็ค |
| ลักษณะงาน | พยุง แบ่งกลุ่ม และกำหนดเส้นทางสาย |
| หน่วยจำหน่าย | ชุดหรือชิ้นตามบรรจุภัณฑ์ผู้จำหน่าย |
หมายเหตุ: ก่อนสั่งซื้อควรตรวจสอบตำแหน่งยึด ระยะรู และพื้นที่ภายในตู้แร็คว่าเหมาะกับ US-3057 เนื่องจากตู้แต่ละรุ่นอาจมีโครงสร้างและตำแหน่งติดตั้งอุปกรณ์แตกต่างกัน
④ การจัดสายแนวตั้งสำคัญอย่างไร
ตู้แร็คที่มี Patch Panel และ Switch หลายชุดจะมีสายจำนวนมากวิ่งขึ้นและลงบริเวณด้านข้าง หากไม่มีอุปกรณ์พยุง สายอาจกองอยู่ด้านล่าง พาดขวางอุปกรณ์ หรือดึงหัวเชื่อมต่อจนเกิดปัญหา
ห่วงจัดสายแนวตั้งช่วยรวบรวมสายให้เดินอยู่ในแนวเดียวกัน แบ่งเส้นทางซ้ายและขวา และช่วยส่งต่อสายระหว่างอุปกรณ์ที่ติดตั้งอยู่คนละระดับภายในตู้
⑤ ต่างจากแผงจัดสายแนวนอนอย่างไร
| รายการ | US-3057 แนวตั้ง | US-3051 แนวนอน |
|---|---|---|
| ทิศทางจัดสาย | ขึ้นและลงด้านข้างตู้ | ซ้ายไปขวาด้านหน้าตู้ |
| ลักษณะอุปกรณ์ | ห่วงจัดสายขนาดเล็ก | แผง 1U พร้อมห่วง 5 ห่วง |
| การใช้พื้นที่ 1U | ขึ้นอยู่กับตำแหน่งยึด | ใช้พื้นที่ 1U |
| หน้าที่หลัก | นำสายตามแนวตั้ง | จัดสายตามแนวนอน |
| การใช้งานร่วมกัน | ใช้ร่วมกันเพื่อจัดสายจากแนวนอนไปยังแนวตั้งได้ | |
⑥ เหมาะสำหรับงานประเภทใด
- ตู้ Network Rack ภายในสำนักงาน
- ตู้ Server Rack
- ห้องเซิร์ฟเวอร์
- ห้อง MDF และ IDF
- ระบบกล้องวงจรปิด IP
- ระบบ Access Point และ PoE Switch
- ตู้ควบคุมระบบภายในโรงงาน
- ตู้ที่มี Patch Panel และ Switch หลายชุด
- งานปรับปรุงตู้แร็คที่มีสายกองหรือพาดขวางอุปกรณ์
⑦ ใช้จัดสายประเภทใดได้บ้าง
- Patch Cord CAT5e
- Patch Cord CAT6
- Patch Cord CAT6A
- Patch Cord CAT7 และ CAT8 ที่มีขนาดเหมาะสม
- สายไฟเบอร์ออปติก Patch Cord
- สายเชื่อมต่อกล้อง IP
- สายสัญญาณอื่นภายในตู้แร็ค
ควรแยกสายไฟกำลังออกจากสายข้อมูลตามมาตรฐานงานติดตั้ง ไม่ควรนำสายทุกประเภทมารวมในห่วงเดียวโดยไม่พิจารณาความปลอดภัยและสัญญาณรบกวน
⑧ ขนาด Small เหมาะกับใคร
US-3057 เป็นรุ่นขนาดเล็ก เหมาะกับกลุ่มสายจำนวนไม่มาก จุดเปลี่ยนทิศทางสาย หรือบริเวณที่มีพื้นที่ด้านข้างจำกัด เช่น ตู้ติดผนัง ตู้ขนาดเล็ก หรือตู้ที่แบ่งกลุ่มสายออกเป็นหลายชุด
หากต้องรองรับ Patch Cord จำนวนมากหรือสายขนาดใหญ่ เช่น CAT6A และ CAT8 แบบ Shielded ควรประเมินพื้นที่จริงและเปรียบเทียบกับรุ่นขนาดใหญ่กว่า เพื่อไม่ให้สายอัดแน่นหรือห่วงรับน้ำหนักเกินความเหมาะสม
⑨ ตำแหน่งติดตั้งที่เหมาะสม
- ด้านซ้ายหรือด้านขวาของชุด Patch Panel
- ด้านข้าง Network Switch
- บริเวณเปลี่ยนสายจากแนวนอนไปเป็นแนวตั้ง
- บริเวณระหว่างอุปกรณ์ที่อยู่คนละระดับ
- ใกล้ช่องนำสายด้านบนหรือด้านล่างของตู้
- จุดที่ต้องแยกกลุ่มสายไปยังอุปกรณ์คนละชุด
ตำแหน่งจริงขึ้นอยู่กับโครงสร้างตู้และจุดยึดที่รองรับ ไม่ควรเจาะหรือดัดแปลงตู้โดยไม่ตรวจสอบผลกระทบต่อโครงสร้างและอุปกรณ์ภายใน
⑩ วิธีวางแผนเส้นทางสาย
- ระบุพอร์ตต้นทางและปลายทางของสายแต่ละเส้น
- แบ่งสายที่ต้องเดินขึ้นและสายที่ต้องเดินลง
- กำหนดว่าจะใช้ด้านซ้ายหรือด้านขวาของตู้
- เลือกตำแหน่งห่วงให้สายโค้งได้อย่างเหมาะสม
- หลีกเลี่ยงการพาดผ่านช่องระบายอากาศ
- เผื่อระยะสำหรับเปิดประตูและเลื่อนอุปกรณ์
- ติดป้ายสายทั้งสองด้านก่อนจัดเข้าห่วง
⑪ ขั้นตอนติดตั้ง LINK US-3057
- ตรวจสอบตำแหน่งยึดที่เหมาะสมภายในตู้แร็ค
- ตรวจสอบว่าห่วงไม่กีดขวางอุปกรณ์หรือประตูตู้
- ยึด US-3057 ตามจุดติดตั้งที่ผู้ผลิตหรือตู้รองรับ
- ตรวจสอบความแน่นของสกรูหรือจุดยึด
- นำสายเข้าห่วงทีละกลุ่มโดยไม่บิดหรือดึงสาย
- กระจายน้ำหนักของสายไปยังห่วงหลายตำแหน่งตามความเหมาะสม
- ตรวจสอบรัศมีการโค้งของสาย
- ทดสอบการเชื่อมต่อหลังจัดสายเสร็จ
⑫ วิธีใช้ร่วมกับแผงจัดสายแนวนอน
สามารถใช้ US-3051 หรือ US-3053A จัดสายจากพอร์ต Patch Panel ไปตามแนวนอน แล้วนำสายเข้าสู่ US-3057 เพื่อเปลี่ยนทิศทางขึ้นหรือลงด้านข้างตู้ ก่อนนำกลับเข้าสู่ Network Switch หรืออุปกรณ์ที่อยู่คนละระดับ
- นำ Patch Cord ออกจากพอร์ต Patch Panel
- ผ่านแผงจัดสายแนวนอน
- นำสายออกด้านซ้ายหรือขวา
- เข้าสู่ห่วง US-3057
- เดินสายขึ้นหรือลงตามแนวตู้
- นำสายกลับเข้าสู่อุปกรณ์ปลายทาง
⑬ การจัดสาย CAT6A และ CAT8
สาย CAT6A และ CAT8 แบบ Shielded มักมีเส้นผ่านศูนย์กลางใหญ่และมีความแข็งมากกว่าสาย CAT5e จึงต้องเผื่อพื้นที่และรักษารัศมีการโค้งอย่างเหมาะสม
- ไม่ใส่สายจำนวนมากจนแน่นเต็มห่วง
- ไม่บังคับให้สายโค้งแคบเพื่อเข้าห่วง
- กระจายสายไปยังห่วงหลายจุด
- ใช้ Patch Cord ความยาวพอดี
- เลือกรุ่นห่วงขนาดใหญ่ขึ้นเมื่อสายมีจำนวนมาก
⑭ การจัดสายไฟเบอร์ออปติก
สามารถใช้ช่วยพยุง Fiber Patch Cord ได้เมื่อขนาดห่วงและแนวเดินเหมาะสม แต่ต้องระวังรัศมีการโค้งมากกว่าสายทองแดง ไม่ควรรัด บีบ หรือพับสายไฟเบอร์อย่างรุนแรง
- รักษารัศมีการโค้งตามข้อกำหนดสาย
- ไม่วางสายทองแดงหนักทับ Fiber Patch Cord
- แยกกลุ่มสายไฟเบอร์ให้เห็นชัดเจน
- ใช้ป้ายระบุปลายทางทั้งสองด้าน
- ไม่ดึงสายโดยจับที่หัว Connector
⑮ การติดป้ายและแบ่งกลุ่มสาย
| กลุ่มสาย | ตัวอย่างป้าย | ตัวอย่างการใช้งาน |
|---|---|---|
| LAN | LAN-01 ถึง LAN-24 | เครือข่ายผู้ใช้งาน |
| SERVER | SRV-01 ถึง SRV-08 | Server และ NAS |
| CAMERA | CAM-01 ถึง CAM-16 | กล้อง IP |
| ACCESS POINT | AP-01 ถึง AP-08 | จุดกระจายสัญญาณ Wi-Fi |
การแบ่งกลุ่มช่วยลดเวลาตรวจสอบและป้องกันการถอดสายผิดเส้น ควรบันทึกรหัสเดียวกันในเอกสารผังระบบด้วย
⑯ การดูแลและตรวจสอบ
- ตรวจสอบจุดยึดของห่วงเป็นระยะ
- ตรวจสอบว่าห่วงไม่บิดหรือเสียรูป
- นำสายที่ไม่ได้ใช้งานออกจากตู้
- ตรวจสอบว่าสายไม่มีรอยกดหรือพับงอ
- อัปเดตป้ายเมื่อมีการย้ายพอร์ต
- ทำความสะอาดฝุ่นด้วยอุปกรณ์ที่เหมาะสม
- ทดสอบระบบหลังปรับเปลี่ยนเส้นทางสาย
หากไม่แน่ใจว่ารุ่น Small รองรับปริมาณสายของตู้ได้เพียงพอหรือไม่ สามารถแจ้งจำนวนและประเภทสายให้ KK Cable ช่วยประเมินเบื้องต้นก่อนสั่งซื้อได้
⑰ ข้อควรระวัง
- ตรวจสอบตำแหน่งและระยะรูยึดก่อนสั่งซื้อ
- ไม่ควรอัดสายจนห่วงแน่นหรือบิดตัว
- ไม่ควรใช้ห่วงรับน้ำหนักสายจำนวนมากเพียงจุดเดียว
- ไม่ควรแขวนเครื่องมือหรืออุปกรณ์อื่นกับห่วง
- ไม่ควรพับสายเป็นมุมแหลม
- ไม่ควรให้สายขวางพัดลมหรือช่องระบายอากาศ
- ไม่ควรจัดสายไฟกำลังรวมกับสายข้อมูลโดยไม่มีการแยกที่เหมาะสม
- ควรทดสอบการเชื่อมต่อหลังจัดสายทุกครั้ง
⑱ คำถามที่พบบ่อย
US-3057 เป็นแผงจัดสาย 1U หรือไม่
ไม่ใช่ เป็นห่วงจัดสายแนวตั้งขนาดเล็ก ส่วนแผงจัดสายแนวนอน 1U ได้แก่ US-3051 และ US-3053A
ติดตั้งด้านใดของตู้แร็ค
โดยทั่วไปใช้บริเวณด้านข้างหรือจุดเปลี่ยนแนวสาย แต่ตำแหน่งจริงต้องขึ้นอยู่กับโครงสร้างและจุดยึดของตู้แร็ค
ใช้กับสาย CAT8 ได้หรือไม่
ใช้ช่วยจัดสาย CAT8 ได้เมื่อจำนวนและขนาดสายเหมาะสม ต้องไม่บังคับสายให้โค้งแคบหรืออัดแน่นในห่วง
ใช้กับสายไฟเบอร์ได้หรือไม่
ใช้ช่วยพยุงได้ แต่ต้องรักษารัศมีการโค้งและไม่ให้สายทองแดงหรือสายอื่นกดทับ Fiber Patch Cord
จำเป็นต้องใช้หลายตัวหรือไม่
ขึ้นอยู่กับความสูงของตู้ จำนวนสาย และเส้นทางเดินสาย ตู้ขนาดใหญ่หรือมีสายมากอาจต้องใช้หลายตัวกระจายตามแนวตั้ง
รุ่น Small ต่างจากรุ่น Medium อย่างไร
รุ่น Small เหมาะกับกลุ่มสายจำนวนน้อยหรือพื้นที่จำกัด ส่วนรุ่น Medium เหมาะกับกลุ่มสายที่มากขึ้น ควรตรวจสอบพื้นที่และจำนวนสายก่อนเลือก
⑲ อุปกรณ์ภายในชุด
- ห่วงจัดสายแนวตั้ง LINK รุ่น US-3057 จำนวนตามหน่วยบรรจุของสินค้า
สกรูและอุปกรณ์ยึดอาจแตกต่างตามบรรจุภัณฑ์ ควรตรวจสอบรายการสินค้าหรือใบเสนอราคาก่อนสั่งซื้อ
⑳ สรุปสินค้า
LINK US-3057 เป็นห่วงจัดสายแนวตั้งขนาดเล็กสำหรับช่วยนำ พยุง และแบ่งกลุ่ม Patch Cord หรือสายสัญญาณบริเวณด้านข้างตู้แร็ค เหมาะสำหรับตู้ที่มีพื้นที่จำกัดและกลุ่มสายจำนวนไม่มาก
สามารถใช้ร่วมกับแผงจัดสายแนวนอนเพื่อสร้างเส้นทางสายที่เป็นระเบียบ ลดแรงดึงและสายพาดขวางอุปกรณ์ ผู้ใช้งานในจังหวัดขอนแก่นสามารถสอบถามรายละเอียดและตรวจสอบสินค้ากับ KK Cable ก่อนสั่งซื้อได้
