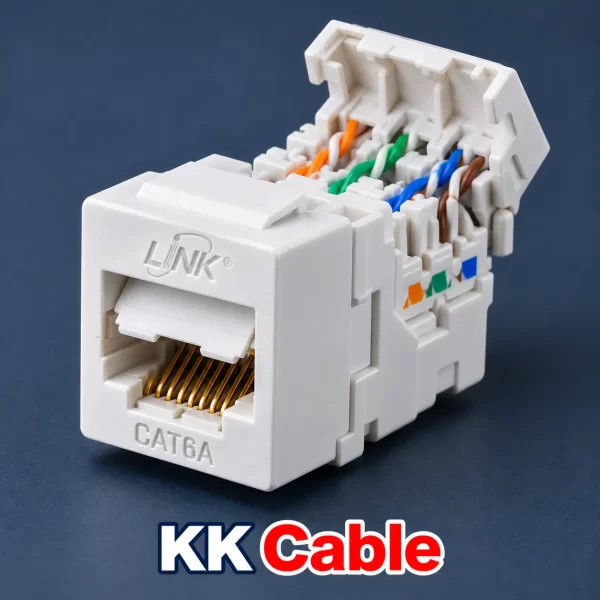

แจ็ก RJ45 LINK US-6222TFS เป็นแจ็กตัวเมียประเภท CAT6A UTP SUPER-S แบบ Short Body พร้อมคุณสมบัติ Tool Free และ Auto Shutter ใช้จัดทำจุดเชื่อมต่อสายแลนสำหรับเสียบสาย Patch Cord ไปยังคอมพิวเตอร์หรืออุปกรณ์เครือข่าย
KK Cable นำเสนอรายละเอียดสินค้าและแนวทางเตรียมงาน เพื่อช่วยให้เลือกสายแลน หน้ากาก และอุปกรณ์ประกอบได้สอดคล้องกับระบบ พร้อมตรวจสอบวิธีเข้าสายก่อนติดตั้งจริง
① แจ็ก LINK US-6222TFS คืออะไร
LINK US-6222TFS เป็นแจ็ก RJ45 ตัวเมียสำหรับระบบสายแลน CAT6A UTP ใช้เป็นจุดต่อระหว่างสายที่เดินไว้กับสาย Patch Cord ของอุปกรณ์ปลายทาง
ผู้ผลิตระบุคุณสมบัติ Short Body, Tool Free และ Auto Shutter จึงเหมาะสำหรับผู้ที่ต้องการแจ็กตัวสั้นพร้อมวิธีเข้าสายแบบไม่ใช้เครื่องมือเข้าสายและบานปิดช่องเสียบอัตโนมัติ
② คุณสมบัติหลักของสินค้า
- ยี่ห้อ LINK
- รหัสสินค้า US-6222TFS
- ประเภทแจ็ก RJ45 ตัวเมีย
- ประเภทระบบสาย CAT6A
- รูปแบบ UTP
- กลุ่มผลิตภัณฑ์ SUPER-S
- ตัวแจ็กแบบ Short Body
- เข้าสายแบบ Tool Free
- พร้อม Auto Shutter
ควรตรวจรหัส US-6222TFS ให้ครบ เพราะแจ็ก CAT6A ของ LINK มีทั้งแบบ UTP และแบบชิลด์ ซึ่งต้องเลือกให้ตรงกับระบบที่ออกแบบไว้
③ Short Body หมายถึงอะไร
Short Body เป็นชื่อรูปแบบตัวแจ็กที่ผู้ผลิตระบุสำหรับรุ่นนี้ ใช้ประกอบการเลือกอุปกรณ์เมื่อต้องพิจารณาพื้นที่ติดตั้งด้านหลังหน้ากากหรือแผง
อย่างไรก็ตาม ต้องตรวจขนาดจริงและพื้นที่สำหรับสายร่วมด้วย ไม่ควรสรุปว่าใส่ได้กับกล่องตื้นทุกแบบ หรือพับสายด้านหลังได้โดยไม่มีข้อจำกัด
④ Tool Free ช่วยในขั้นตอนใด
Tool Free หมายถึงการเข้าสายโดยไม่ต้องใช้เครื่องมือเข้าสายในขั้นตอนที่แจ็กออกแบบไว้ โดยต้องจัดตัวนำและประกอบส่วนเข้าสายตามคู่มือรุ่นนี้
ยังต้องเตรียมเครื่องมือปอกหรือตัดสายตามลักษณะงาน และใช้เครื่องทดสอบหลังติดตั้ง คุณสมบัตินี้ไม่ได้หมายถึงไม่ใช้เครื่องมือทุกขั้นตอน
⑤ Auto Shutter คืออะไร
Auto Shutter คือบานปิดช่องเสียบอัตโนมัติ ช่วยปิดช่องรับหัว RJ45 ในช่วงที่ไม่ได้เสียบสาย โดยควรใช้งานตามวิธีของสินค้า
ไม่ควรงัดบานปิดหรือใช้สิ่งของสอดเข้าไปแทนหัวเสียบ และไม่ควรตีความว่าคุณสมบัตินี้เป็นการรับรองการกันน้ำหรือระดับ IP
⑥ UTP ต่างจากแบบชิลด์อย่างไร
UTP เป็นระบบคู่สายบิดเกลียวแบบไม่มีชิลด์ จึงต้องเลือกแจ็กและสายให้สอดคล้องกับประเภทระบบที่กำหนดไว้
US-6222TFS ระบุเป็น UTP ไม่ควรนำคุณสมบัติการเชื่อมต่อชิลด์ของแจ็กรุ่น Shielded มาใช้กับรุ่นนี้ หากงานกำหนดระบบชิลด์ ควรเลือกอุปกรณ์ให้ตรงกับข้อกำหนดนั้น
⑦ เหมาะสำหรับงานประเภทใด
- จุด LAN ในสำนักงานที่กำหนดระบบ CAT6A UTP
- จุดเชื่อมต่อเครือข่ายภายในบ้านที่ออกแบบเป็น CAT6A
- จุดเครือข่ายในห้องเรียนหรือห้องประชุม
- จุดสำรองที่ต้องการบานปิดช่องเสียบอัตโนมัติ
- งานที่ต้องการแจ็ก Short Body แบบ Tool Free
ต้องตรวจพื้นที่ติดตั้ง สายแลน และอุปกรณ์รองรับให้เข้ากันก่อนเลือกใช้งาน
⑧ ต่างจาก US-1026A อย่างไร
US-6222TFS ระบุเป็น CAT6A UTP SUPER-S แบบ Short Body, Tool Free และ Auto Shutter ส่วน US-1026A ระบุ Free Direction และใช้เครื่องมือ TL-5026A หรือ TL-3116
จึงควรเลือกตามวิธีเข้าสายและรูปแบบติดตั้งที่ต้องการ ไม่ควรนำขั้นตอนหรือเครื่องมือของ US-1026A มาใช้กับรุ่นนี้โดยอัตโนมัติ
⑨ เลือกสายและอุปกรณ์รองรับ
เลือกสายที่เหมาะกับระบบ CAT6A UTP พร้อมตรวจชนิดตัวนำ ขนาดตัวนำ และขนาดฉนวนให้ตรงกับข้อกำหนดของแจ็ก
สำหรับหน้ากากหรือแผง ต้องตรวจขนาดช่อง ระบบล็อก และพื้นที่ด้านหลัง หากติดหลายแจ็กในอุปกรณ์เดียวกัน ควรทดลองประกอบก่อนเข้าสายทั้งหมด
⑩ ข้อมูลทางเทคนิคของสินค้า
| รายการ | รายละเอียด |
|---|---|
| ยี่ห้อ | LINK |
| รหัสสินค้า | US-6222TFS |
| ประเภทอุปกรณ์ | แจ็ก RJ45 ตัวเมีย |
| ประเภทระบบสาย | CAT6A |
| รูปแบบระบบ | UTP |
| กลุ่มผลิตภัณฑ์ | SUPER-S |
| รูปแบบตัวแจ็ก | Short Body |
| รูปแบบเข้าสาย | Tool Free |
| บานปิดช่องเสียบ | Auto Shutter |
รายละเอียดวัสดุ ขนาดตัวแจ็ก ขนาดสายที่รองรับ และการรับรองมาตรฐาน ควรตรวจจากเอกสารรุ่นนี้ก่อนนำไปกำหนดสเปกงานโครงการ
⑪ ตรวจสอบก่อนติดตั้ง
ตรวจรหัส US-6222TFS สภาพช่องเสียบ บานปิด ส่วนเข้าสาย และส่วนล็อก พร้อมตรวจสายและอุปกรณ์รองรับให้ตรงกับแบบระบบ
KK Cable แนะนำให้ศึกษาวิธีประกอบ Tool Free ของรุ่นนี้ก่อนเริ่มงาน พร้อมกำหนดหมายเลขพอร์ตและผังเข้าสาย เพื่อช่วยลดการสลับคู่สายและตรวจแก้ได้สะดวก
⑫ เครื่องมือและอุปกรณ์ที่ควรเตรียม
- แจ็ก LINK US-6222TFS
- สายแลนที่เข้ากันได้กับแจ็กและเหมาะกับระบบ CAT6A UTP
- หน้ากากหรือแผงรองรับที่เข้ากันได้
- เครื่องมือปอกสาย
- เครื่องมือตัดสายสำหรับขั้นตอนที่คู่มือกำหนด
- เครื่องทดสอบสายตามข้อกำหนดงาน
- ฉลากหมายเลขสายและพอร์ต
แม้เป็นแบบ Tool Free แต่ยังต้องเตรียมเครื่องมือสำหรับจัดเตรียมสายและตรวจสอบคุณภาพงาน ไม่ควรข้ามขั้นตอนทดสอบ
⑬ เตรียมตำแหน่งติดตั้ง
ตรวจพื้นที่ด้านหลังให้เพียงพอสำหรับตัวแจ็ก ส่วนเข้าสาย และการโค้งตัวของสายตามข้อกำหนดของสายที่ใช้จริง
เลือกตำแหน่งที่เข้าถึงได้ง่าย ไม่ถูกเฟอร์นิเจอร์กดทับ Patch Cord และไม่ต้องดึงสายจนตึงเพื่อเชื่อมต่ออุปกรณ์
⑭ เตรียมปลายสายก่อนเข้าสาย
ปอกเปลือกตามระยะที่กำหนด
ปอกเปลือกนอกตามวิธีติดตั้งของแจ็ก ระวังไม่ให้เครื่องมือบาดฉนวนหรือตัวนำ หากพบส่วนเสียหาย ควรตัดและเตรียมปลายสายใหม่
รักษาเกลียวและจัดส่วนประกอบสาย
คลายเกลียวเฉพาะส่วนที่จำเป็น หากสายมีตัวแบ่งคู่สาย ให้จัดการตามข้อกำหนดของสายและคู่มือแจ็ก ไม่ควรดัดหรือตัดจากการคาดเดา
⑮ เลือกผังสาย T568A หรือ T568B
กำหนดรูปแบบเข้าสายให้สอดคล้องกับระบบเดิม สำหรับสายเชื่อมต่อตรงทั่วไป ให้ใช้รูปแบบเดียวกันที่ปลายทั้งสองด้าน
ยึดผังสีบนตัวแจ็กหรือส่วนจัดสายเป็นหลัก เพราะตำแหน่งช่องเข้าสายอาจจัดวางต่างจากลำดับขาของหัว RJ45 ตัวผู้
⑯ แนวทางเข้าสายแบบ Tool Free
จัดตัวนำเข้าตำแหน่ง
เปิดหรือแยกส่วนเข้าสายตามคู่มือ วางตัวนำแต่ละเส้นในตำแหน่งที่กำหนด ตรวจให้ครบทุกคู่และตรงกับผังสีที่เลือก
ประกอบส่วนเข้าสาย
จัดการตัวนำส่วนเกินและประกอบชิ้นส่วนตามลำดับที่ผู้ผลิตกำหนด ตรวจให้เข้าที่และล็อกสมบูรณ์ โดยไม่มีตัวนำถูกหนีบผิดตำแหน่ง
ตรวจความเรียบร้อย
หากประกอบไม่ได้ตามปกติ ให้ตรวจขนาดสาย ตำแหน่งตัวนำ และแนวชิ้นส่วนก่อน ไม่ควรใช้แรงหรือเครื่องมือกดแทนโดยไม่มีคำแนะนำรองรับ
⑰ ประกอบแจ็กเข้าหน้ากากหรือแผง
เมื่อเข้าสายและตรวจความเรียบร้อยแล้ว จึงประกอบแจ็กเข้าช่องรองรับตามระบบล็อกของอุปกรณ์ ตรวจว่าตัวแจ็กยึดแน่น
จัดสายด้านหลังให้ไม่ตึง ไม่ถูกขอบกล่องบีบ และไม่ดันส่วนเข้าสาย พร้อมตรวจว่าหน้ากากไม่กีดขวางช่องเสียบหรือการทำงานของบานปิด
⑱ เชื่อมต่อและตั้งค่าการใช้งาน
แจ็กเป็นอุปกรณ์เชื่อมต่อแบบ Passive ไม่ต้องเสียบไฟ ไม่มีหน้า Login และไม่ต้องตั้งค่า IP ที่ตัวแจ็ก
ต่อ Patch Cord เข้าช่อง RJ45 ตามแนวที่ถูกต้องโดยไม่ฝืนบานปิด ส่วนการตั้งค่า IP, DHCP หรือ VLAN ให้ดำเนินการที่คอมพิวเตอร์ เราเตอร์ หรือสวิตช์ตามแบบระบบ
⑲ ทดสอบหลังติดตั้ง
ตรวจการต่อสายและบานปิด
ทดสอบ Wire Map เพื่อตรวจสายขาด ลัดวงจร และการเรียงสายผิด จากนั้นตรวจการเสียบและถอด Patch Cord รวมถึงการทำงานของ Auto Shutter ตามวิธีใช้งาน
ตรวจประสิทธิภาพ CAT6A
เครื่องตรวจความต่อเนื่องพื้นฐานไม่ได้ยืนยันประสิทธิภาพ CAT6A ทั้งหมด หากต้องรับรองระบบสาย ให้ใช้เครื่องทดสอบและเกณฑ์ประเมินตามรูปแบบรับมอบงาน
บันทึกผลทดสอบให้สัมพันธ์กับหมายเลขพอร์ต เพื่อใช้ตรวจสอบและดูแลระบบภายหลัง
⑳ เสียบสายติดขัดหรือเครือข่ายไม่ขึ้น
- ตรวจแนวหัว RJ45 และสภาพตัวล็อกของ Patch Cord
- ตรวจว่าช่องเสียบไม่มีสิ่งแปลกปลอม
- หากบานปิดติดขัด ให้หยุดฝืนและตรวจตามคู่มือ
- ลองใช้ Patch Cord ที่ทราบว่าใช้งานได้
- ตรวจสถานะพอร์ตสวิตช์และอุปกรณ์ปลายทาง
- ทดสอบสายและตรวจว่าส่วนเข้าสายประกอบสมบูรณ์
หากลิงก์ขึ้นแต่เข้าอินเทอร์เน็ตไม่ได้ ควรตรวจการรับ IP และระบบเครือข่ายเพิ่มเติม เพราะสาเหตุอาจไม่ได้อยู่ที่ตัวแจ็ก
㉑ วิธีดูแลรักษาแจ็กและ Auto Shutter
ปลดตัวล็อกหัว RJ45 ก่อนถอด Patch Cord หลีกเลี่ยงการกระชากสาย และไม่ใช้สิ่งของงัดหรือกดบานปิดช่องเสียบ
ดูแลช่องเสียบให้แห้ง ไม่ฉีดน้ำยาลงในช่อง หากพบส่วนล็อกแตก บานปิดติดขัด หรือส่วนเข้าสายไม่แน่น ควรตรวจและแก้ไขก่อนใช้งานต่อ
㉒ คำถามที่พบบ่อย
US-6222TFS เป็นแบบชิลด์หรือไม่
ผู้ผลิตระบุรุ่นนี้เป็น CAT6A UTP จึงไม่ควรระบุเป็นแจ็ก Shielded
Tool Free หมายถึงไม่ใช้เครื่องมือทุกขั้นตอนหรือไม่
หมายถึงไม่ต้องใช้เครื่องมือเข้าสายในขั้นตอนที่ออกแบบไว้ แต่ยังต้องเตรียมสายและทดสอบด้วยเครื่องมือที่เหมาะกับงาน
Short Body ใส่กล่องตื้นได้ทุกแบบหรือไม่
ไม่ควรสรุปเช่นนั้น ต้องตรวจขนาดจริงของแจ็ก กล่อง และพื้นที่สำหรับสายด้านหลังร่วมกัน
Auto Shutter หมายถึงกันน้ำหรือไม่
ไม่ใช่การรับรองการกันน้ำหรือระดับ IP หากติดตั้งในพื้นที่ชื้น ต้องเลือกอุปกรณ์ป้องกันเพิ่มเติมตามข้อกำหนดของงาน
เปลี่ยนแจ็กเป็น CAT6A แล้วความเร็วเพิ่มทันทีหรือไม่
ไม่จำเป็น ความเร็วขึ้นอยู่กับสาย Patch Cord สายที่เดินไว้ พอร์ตอุปกรณ์ คุณภาพการติดตั้ง และการตั้งค่าระบบร่วมกัน
㉓ เลือกซื้อให้ตรงรุ่นและตรงระบบ
แจ็ก RJ45 LINK US-6222TFS เหมาะสำหรับผู้ที่ต้องการแจ็กตัวเมีย CAT6A UTP SUPER-S แบบ Short Body Tool Free พร้อม Auto Shutter โดยต้องตรวจสายและอุปกรณ์รองรับให้เข้ากันก่อนติดตั้ง
สอบถาม KK Cable โดยแจ้งรหัส US-6222TFS จำนวนที่ต้องการ และอุปกรณ์ที่จะใช้ร่วมกัน เพื่อประกอบการตรวจสอบรายการสินค้า ราคา และความพร้อมก่อนสั่งซื้อ
