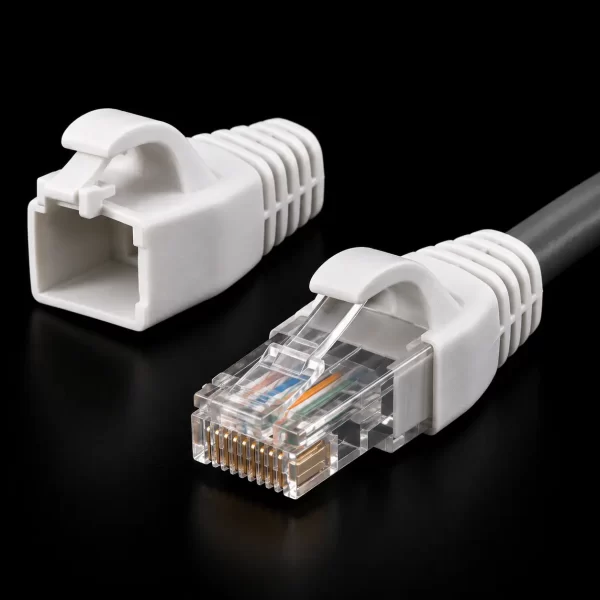

ยางครอบหัว RJ45 LINK CAT5e แบบล็อก สีขาว รุ่น US-6511 เป็นอุปกรณ์สำหรับครอบบริเวณหัว RJ45 ตัวผู้และปลายสาย LINK จัดรุ่นนี้อยู่ในกลุ่ม CAT5E Locking Plug Boot และระบุว่าเหมาะกับหัวแบบไม่มีชิลด์ ทั้งงานเข้าหัวที่หน้างานและงานทำ Patch Cord หากเลือกวัสดุสำหรับสาย CAT5e กับ KK Cable รุ่นสีขาวนี้ช่วยให้กำหนดลักษณะปลายสายได้ตรงกับแบบงานและตรวจจำนวนที่ต้องใช้ได้ง่าย
① LINK US-6511 คือสินค้าอะไร
US-6511 เป็นยางครอบหัว RJ45 สีขาวแบบล็อกสำหรับกลุ่ม CAT5e ใช้ประกอบกับหัว RJ45 ตัวผู้ที่เข้ากันได้ โดยสวมผ่านสายก่อนเข้าหัว แล้วเลื่อนขึ้นมาครอบบริเวณท้ายหัวหลังประกอบสายเสร็จ ยางครอบเป็นอุปกรณ์เสริม ไม่ใช่หัว RJ45 หรือแจ็กตัวเมีย
② ข้อมูลสินค้าและการบรรจุ
- แบรนด์: LINK
- รหัสสินค้า: US-6511
- ชื่อกลุ่มสินค้า: CAT5E Locking Plug Boot
- สี: ขาว
- การใช้งานที่ LINK ระบุ: ใช้กับหัว RJ45 แบบไม่มีชิลด์
- จำนวนบรรจุ: 10 ชิ้นต่อแพ็ก
- หน่วยขายบนหน้าสินค้า LINK: PKG
- ข้อมูลวัสดุในเอกสารกลุ่มรุ่น: PVC ผสมยาง
- ข้อมูลด้านวัสดุ: RoHS Compliant
③ ยางครอบหัวมีหน้าที่อะไร
LINK ระบุว่า Locking Plug Boot ออกแบบมาสำหรับครอบและช่วยปกป้องบริเวณหัว RJ45 กับสายระหว่างใช้งาน อีกทั้งช่วยให้จัดระเบียบหรือหาปลายสายเมื่อต้องย้ายและบำรุงรักษาได้สะดวกขึ้น การป้องกันนี้เป็นคุณสมบัติของชิ้นส่วนครอบหัว ไม่ได้ทำให้สายที่เข้าหัวผิดกลับมาใช้งานได้
④ ลักษณะ “แบบล็อก” ของรุ่นนี้
ชื่อสินค้า LINK ระบุว่าเป็น Locking Plug Boot และเอกสารอธิบายการครอบป้องกันและล็อกกับหัว คำว่าแบบล็อกหมายถึงรูปแบบการประกอบยางครอบบริเวณหัว RJ45 ไม่ใช่กุญแจล็อกสายหรืออุปกรณ์ป้องกันการถอดหัวออกจากพอร์ต
⑤ สีขาวเหมาะกับการจัดระเบียบสายอย่างไร
สีขาวใช้เป็นสีปลายสายตามระบบป้ายหรือแบบแยกสีที่ผู้ดูแลเครือข่ายกำหนดเองได้ เช่น แยกกลุ่มสายภายในตู้หรือสายสำหรับจุดใช้งานประเภทหนึ่ง หากมีการใช้หลายสีในโครงการ ควรกำหนดความหมายของแต่ละสีไว้ในเอกสารและติดป้ายสายร่วมด้วย เพราะสีของยางครอบเพียงอย่างเดียวไม่บอกปลายทางหรือหน้าที่ของสายโดยอัตโนมัติ
⑥ ใช้กับหัว RJ45 ชนิดใด
เอกสาร LINK ระบุความเหมาะสมกับหัว RJ45 แบบไม่มีชิลด์ ผู้ซื้อควรตรวจรูปทรงของหัวที่ใช้จริง โดยเฉพาะส่วนท้ายหัวและทางออกของสาย หัวตัวผู้บางรุ่นมีตัวเรือนหรือชุดเข้าหัวขนาดใหญ่กว่าหัวทั่วไป จึงไม่ควรสรุปว่ายางครอบรุ่นนี้สวมได้กับหัวทุกแบบ
⑦ ใช้กับหัวชิลด์ได้หรือไม่
ข้อมูล LINK สำหรับยางครอบกลุ่ม US-651X ระบุว่าเหมาะกับหัวแบบไม่มีชิลด์ หากงานใช้หัว RJ45 โลหะแบบชิลด์ ควรเลือกอุปกรณ์ครอบหัวที่ผู้ผลิตระบุให้ใช้ร่วมกับหัวรุ่นนั้น การฝืนประกอบยางครอบที่ไม่พอดีอาจขัดขวางการเสียบหัวเข้าพอร์ตหรือทำให้ยางครอบเสียรูป
⑧ ต้องตรวจขนาดสายหรือไม่
ควรตรวจเส้นผ่านศูนย์กลางภายนอกของสายก่อนสั่งซื้อจำนวนมาก เอกสาร US-651X ที่ตรวจสอบไม่ได้ระบุช่วงขนาดสายเป็นตัวเลขสำหรับ US-6511 จึงควรทดลองสอดและประกอบกับสายรุ่นที่จะใช้จริง หากสายมีเปลือกหนาหรือโครงสร้างพิเศษ อาจต้องเลือกยางครอบคนละรุ่น
⑨ ยางครอบทำให้สายเป็น CAT5e หรือไม่
ไม่ใช่ คำว่า CAT5e ในชื่อรุ่นเป็นการจัดกลุ่มยางครอบของ LINK ส่วนประสิทธิภาพลิงก์ขึ้นกับสาย หัว RJ45 อุปกรณ์ปลายทาง และคุณภาพการเข้าหัว ยางครอบไม่มีขาสัมผัสที่ทำหน้าที่ส่งสัญญาณแทนหัว RJ45
⑩ เหมาะกับงานเข้าหัวภาคสนามอย่างไร
เมื่อตัดสายตามความยาวหน้างาน ให้สวมยางครอบผ่านสายก่อนปอกและเข้าหัว หลังติดตั้งหัวตัวผู้เสร็จและทดสอบสายแล้วจึงเลื่อนยางครอบขึ้นมาครอบท้ายหัว วิธีทำงานนี้ช่วยลดปัญหาลืมยางครอบเมื่อหัวถูกยึดกับสายไปแล้ว
⑪ เหมาะกับการทำ Patch Cord อย่างไร
สำหรับสายที่เข้าหัวทั้งสองด้าน ให้เตรียมยางครอบสองชิ้นต่อสายหนึ่งเส้นหากต้องการครอบทั้งสองปลาย ตรวจทิศทางของยางครอบก่อนเริ่มเข้าหัวและวางแผนสีทั้งสองปลายให้สอดคล้องกับระบบป้ายของโครงการ จากนั้นทดสอบสายทุกเส้นก่อนติดตั้งในตู้หรือส่งมอบ
⑫ นับจำนวนยางครอบอย่างไรให้พอ
LINK ระบุ 10 ชิ้นต่อแพ็ก ให้นับจำนวนปลายสายที่ต้องครอบ ไม่ใช่นับจำนวนเส้นสายเพียงอย่างเดียว ตัวอย่างเช่น สาย 12 เส้นที่ครอบทั้งสองด้านต้องใช้ 24 ชิ้น จึงต้องเตรียมอย่างน้อย 3 แพ็ก ซึ่งจะได้ 30 ชิ้น จำนวนที่เหลือสามารถใช้เผื่องานเข้าหัวเพิ่มตามแผนวัสดุ
⑬ US-6511 ต่างจาก US-6510 อย่างไร
ทั้งสองรหัสอยู่ในกลุ่ม CAT5E Locking Plug Boot ของ LINK และหน้าสินค้าระบุบรรจุ 10 ชิ้นต่อแพ็กเหมือนกัน ความต่างที่ยืนยันได้จากรายการสินค้าคือ US-6511 เป็นสีขาว ส่วน US-6510 เป็นสีใส จึงควรระบุรหัสและสีให้ครบในใบสั่งซื้อเพื่อป้องกันหยิบผิด
⑭ US-6511 ต่างจากยางครอบ CAT5e รุ่นทั่วไปอย่างไร
LINK แยกกลุ่ม Locking Plug Boot รหัส US-651X ออกจากกลุ่ม Plug Boot ทั่วไป รหัส US-600X หากแบบงานระบุยางครอบ “แบบล็อก สีขาว” ให้ใช้รหัส US-6511 โดยตรง อย่าใช้ชื่อ “ยางครอบ CAT5e” อย่างเดียวในรายการจัดซื้อ เพราะอาจได้รับสินค้าอีกกลุ่มหนึ่ง
⑮ เช็กลิสต์ก่อนติดตั้ง
- ตรวจฉลากสินค้าให้ตรงรุ่น US-6511 สีขาว
- ตรวจว่าหัว RJ45 เป็นแบบไม่มีชิลด์และเข้ากับยางครอบได้
- ทดลองสอดยางครอบผ่านสายโดยไม่ฝืน
- นับจำนวนปลายสายและจำนวนแพ็กให้เพียงพอ
- เตรียมเครื่องมือเข้าหัวและเครื่องทดสอบสาย
หากสั่งหลายสีจาก KK Cable ให้แยกถุงหรือกล่องตามรหัสรุ่นก่อนเริ่มงาน เพื่อให้ทีมติดตั้งใช้สีตรงตามแผน
⑯ เตรียมสายก่อนสวมยางครอบ
ตัดสายตามระยะที่ต้องการ ตรวจบริเวณปลายสายไม่ให้เปลือกฉีกหรือหักงอ สวมยางครอบบนสายโดยหันทิศทางให้ถูกต้อง แล้วเลื่อนถอยให้พ้นพื้นที่ปอกและเข้าหัว หากยางครอบแน่นผิดปกติ ให้หยุดตรวจขนาดสายแทนการดึงแรง
⑰ วิธีติดตั้ง US-6511 ทีละขั้นตอน
- ตรวจว่าหยิบยางครอบ US-6511 สีขาวถูกต้อง
- สอดสายผ่านยางครอบก่อนประกอบหัว RJ45
- เลื่อนยางครอบออกจากปลายสายเพื่อเว้นพื้นที่เข้าหัว
- ปอกและจัดตัวนำตามวิธีของหัว RJ45 ที่ใช้งาน
- เข้าหัว RJ45 แล้วตรวจว่าปลอกสายถูกจับยึดเหมาะสม
- ทดสอบสายด้วยเครื่องทดสอบตามเกณฑ์งาน
- เลื่อนยางครอบขึ้นมาครอบท้ายหัวให้เข้าตำแหน่ง
- ทดลองเสียบและถอดหัวจากพอร์ตจริงเพื่อยืนยันว่าไม่ติดขัด
⑱ ข้อผิดพลาดที่ควรหลีกเลี่ยง
ข้อผิดพลาดที่พบบ่อยคือสวมยางครอบหลังเข้าหัวแล้ว สวมกลับด้าน ใช้กับหัวหรือสายที่ขนาดไม่พอดี และเลื่อนยางครอบขึ้นจนขัดกระเดื่องหัว RJ45 หากประกอบแล้วต้องออกแรงมากผิดปกติ ให้ตรวจความเข้ากันได้ของชิ้นส่วนก่อนดำเนินการต่อ
⑲ Setup หลังประกอบเสร็จ
ยางครอบไม่มีค่าหรือซอฟต์แวร์ให้ตั้ง หลังประกอบให้ตรวจการเสียบหัวเข้าพอร์ต ตรวจว่าหัวข้างเคียงในสวิตช์หรือแผงพอร์ตยังใช้งานได้สะดวก และตรวจผลทดสอบสาย หากอุปกรณ์เครือข่ายต้องตั้งค่า IP หรือพอร์ต ให้ตั้งค่าที่อุปกรณ์ตามแบบงาน
⑳ ต้องทดสอบสายอะไรบ้าง
อย่างน้อยควรตรวจ wire map เพื่อหาสายขาด สายสลับ และการลัดวงจร หากเป็นงานโครงการให้ทำตามเกณฑ์ทดสอบที่ระบุไว้ การที่ยางครอบดูเรียบร้อยไม่ได้ยืนยันว่าตัวนำภายในหัว RJ45 ถูกเรียงและสัมผัสครบทุกเส้น
㉑ ถ้าใส่แล้วหัวเสียบพอร์ตไม่สุด
ถอดสายออกแล้วตรวจว่าขอบยางครอบดันตัวหัวหรือกระเดื่องล็อกหรือไม่ ตรวจรูปทรงของหัวและระยะที่ยางครอบเลื่อนขึ้นมา หากส่วนประกอบไม่พอดีกัน อย่าฝืนเสียบ เพราะอาจทำให้หัวหรือพอร์ตเสียหาย ควรเปลี่ยนเป็นบูทที่ระบุความเข้ากันได้กับหัวรุ่นนั้น
㉒ คำถามที่พบบ่อย
ถาม: US-6511 สีอะไร?
ตอบ: สีขาวตามหน้าสินค้า LINK
ถาม: บรรจุกี่ชิ้น?
ตอบ: 10 ชิ้นต่อแพ็ก
ถาม: มีหัว RJ45 รวมมาด้วยหรือไม่?
ตอบ: ชื่อสินค้าระบุเป็น Plug Boot หรือยางครอบหัว ไม่ใช่ชุดหัว RJ45 ควรตรวจรายการสินค้าในคำสั่งซื้อแยกจากหัวตัวผู้
ถาม: ใช้กับหัวแบบมีชิลด์ได้ไหม?
ตอบ: เอกสาร LINK ระบุการใช้งานกับหัวแบบไม่มีชิลด์
ถาม: ควรสวมตอนไหน?
ตอบ: สวมผ่านสายก่อนเข้าหัว RJ45
㉓ สรุปการเลือกซื้อ LINK US-6511
US-6511 เป็นยางครอบหัว RJ45 CAT5e แบบล็อกสีขาวของ LINK สำหรับงานหัวแบบไม่มีชิลด์ บรรจุ 10 ชิ้นต่อแพ็ก เหมาะกับงานเข้าหัวหน้างานและทำ Patch Cord ก่อนสั่งซื้อกับ KK Cable ให้ตรวจขนาดหัวและสายจริง พร้อมนับจำนวนปลายสายที่ต้องครอบ เพื่อเลือกจำนวนแพ็กได้ตรงกับงาน
