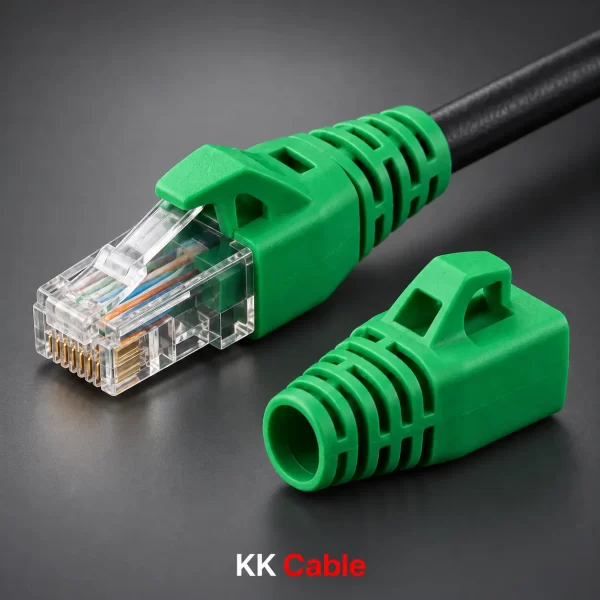

ยางครอบหัว RJ45 LINK CAT5e แบบล็อก สีเขียว รุ่น US-6513 เป็นอุปกรณ์สำหรับครอบหัว RJ45 ตัวผู้และบริเวณปลายสาย LINK จัดเป็น CAT5E Locking Plug Boot สำหรับหัวแบบไม่มีชิลด์ โดยระบุช่วงเส้นผ่านศูนย์กลางภายนอกสาย 4.5–6 มม. เหมาะกับงานเข้าหัวหน้างานและงานทำ Patch Cord หากใช้สีเขียวจัดกลุ่มสายในการสั่งซื้อกับ KK Cable ควรกำหนดรหัสสีและตรวจขนาดสายจริงก่อนเริ่มงาน
① LINK US-6513 คืออะไร
US-6513 คือยางครอบหัว RJ45 สีเขียวแบบล็อกในกลุ่ม CAT5e ของ LINK เป็นอุปกรณ์ที่สวมบนสายและเลื่อนมาครอบส่วนท้ายของหัวตัวผู้หลังเข้าหัวเสร็จ ไม่ใช่หัว RJ45 ตัวผู้ ไม่ใช่แจ็กตัวเมีย และไม่มีขาสัมผัสสำหรับนำสัญญาณ
② ข้อมูลทางเทคนิคจาก LINK
- แบรนด์: LINK
- รหัสสินค้า: US-6513
- ประเภท: Category 5E Locking Plug Boot
- สี: เขียว
- วัสดุ: Special PVC ผสมยาง
- ตัวผลิตภัณฑ์มีโลโก้ LINK ตามเอกสารผู้ผลิต
- หัวที่รองรับตามเอกสาร: RJ45 CAT5e Modular Plug แบบไม่มีชิลด์
- เส้นผ่านศูนย์กลางภายนอกสายที่ระบุ: 4.5–6 มม.
- จำนวนบรรจุ: 10 ชิ้นต่อแพ็ก
- หน่วยขายบนหน้าสินค้า LINK: PKG
- ข้อมูลด้านวัสดุ: RoHS Compliant
③ ยางครอบหัวมีหน้าที่อะไร
LINK ระบุว่ายางครอบแบบล็อกใช้ครอบเพื่อช่วยปกป้องบริเวณหัว RJ45 และสายระหว่างใช้งาน รวมถึงช่วยให้จัดระเบียบหรือหาปลายสายเมื่อต้องย้ายและบำรุงรักษาได้ง่ายขึ้น การทำงานของยางครอบขึ้นอยู่กับการประกอบให้พอดีกับหัวและสายที่ใช้จริง
④ แบบล็อกต่างจากการล็อกพอร์ตอย่างไร
คำว่า Locking Plug Boot เป็นชื่อรูปแบบยางครอบของ LINK ซึ่งอธิบายการครอบและล็อกบริเวณหัว ไม่ใช่อุปกรณ์ล็อกพอร์ตด้วยกุญแจ และไม่ได้ป้องกันบุคคลถอดหัว RJ45 ออกจากช่องเสียบ หากแบบงานต้องควบคุมการถอดสาย ต้องใช้อุปกรณ์ที่ออกแบบเพื่อจุดประสงค์นั้น
⑤ สีเขียวควรใช้จัดระบบสายอย่างไร
สีเขียวสามารถใช้เป็นรหัสตามแผนจัดสายขององค์กร เช่น แยกกลุ่มจุดใช้งานหรือแยกพื้นที่ติดตั้ง แต่สีเขียวไม่ได้มีความหมายด้านระบบเครือข่ายตายตัวจากผู้ผลิต ควรระบุความหมายของสีในเอกสารงานและติดป้ายเลขสายร่วมด้วย เพื่อให้ผู้ดูแลคนอื่นติดตามปลายทางได้ถูกต้อง
⑥ สายขนาดใดใช้กับ US-6513 ได้
เอกสาร LINK ระบุช่วงเส้นผ่านศูนย์กลางภายนอกของสาย 4.5–6 มม. ก่อนสั่งซื้อให้ดูค่า OD ในเอกสารสายหรือวัดจากสายที่จะใช้จริง หากสายมีขนาดนอกช่วงนี้ อย่าฝืนสวม เพราะอาจแน่นเกินไปหรือไม่สามารถจับปลอกสายได้เหมาะสม
⑦ รองรับหัว RJ45 ชนิดไหน
LINK ระบุหัว RJ45 CAT5e Modular Plug แบบไม่มีชิลด์เป็นกลุ่มที่รองรับ นอกจากประเภทหัวแล้วควรตรวจรูปทรงส่วนท้ายของหัวด้วย เพราะหัว RJ45 แบบเข้าหัวภาคสนามหรือหัวที่มีตัวเรือนขนาดใหญ่บางรุ่นอาจไม่พอดีกับยางครอบทั่วไป
⑧ ใช้กับหัวชิลด์ได้หรือไม่
ข้อมูลของ LINK สำหรับกลุ่ม US-651X ระบุการใช้งานกับหัวแบบไม่มีชิลด์ หากงานใช้หัวตัวผู้แบบมีชิลด์และตัวเรือนโลหะ ให้ตรวจบูทที่ออกแบบสำหรับหัวนั้นโดยตรง การเลือกจากคำว่า RJ45 หรือจากสีเพียงอย่างเดียวไม่เพียงพอ
⑨ ใช้กับสาย CAT6 หรือ CAT6A ได้หรือไม่
LINK จัด US-6513 เป็นยางครอบกลุ่ม CAT5e และระบุชนิดหัวที่รองรับเป็น CAT5e แบบไม่มีชิลด์ แม้สาย CAT6 บางเส้นอาจมี OD อยู่ในช่วง 4.5–6 มม. แต่ยังต้องตรวจหัวที่จะใช้ร่วมกัน หากเป็นงาน CAT6 หรือ CAT6A ควรดูยางครอบที่ LINK จัดไว้สำหรับหัวกลุ่มนั้นก่อน
⑩ ยางครอบมีผลต่อความเร็วเครือข่ายหรือไม่
ยางครอบไม่ได้เป็นตัวกำหนดความเร็วหรือหมวดประสิทธิภาพของสาย CAT5e เพราะไม่มีหน้าสัมผัสไฟฟ้า ผลการเชื่อมต่อขึ้นกับสาย หัว RJ45 วิธีเข้าหัว อุปกรณ์ และสภาพการติดตั้ง สีเขียวมีหน้าที่ช่วยจำแนกสายตามแผนงานที่กำหนด ไม่ได้เพิ่มความเร็วให้ลิงก์
⑪ เหมาะกับงาน Field Terminate อย่างไร
เมื่อต้องตัดสายและเข้าหัวที่หน้างาน สามารถสวม US-6513 บนสายก่อนเข้าหัว แล้วเลื่อนขึ้นมาครอบเมื่อประกอบหัวและทดสอบผ่าน การสวมก่อนเข้าหัวเป็นขั้นตอนสำคัญ เพราะหัวที่ติดกับสายแล้วอาจไม่สามารถสอดผ่านช่องยางครอบได้
⑫ เหมาะกับงานทำ Patch Cord อย่างไร
การทำ Patch Cord สองหัวสามารถกำหนดสีเขียวทั้งสองด้านหรือใช้สีตามแผนแยกปลายสายของโครงการ เตรียมยางครอบให้ครบจำนวนก่อนเริ่มเข้าหัวและตรวจเลขประจำสายทั้งสองด้าน สีช่วยมองเห็นกลุ่มสาย ส่วนป้ายชื่อช่วยยืนยันต้นทางและปลายทางอย่างชัดเจน
⑬ ตัวอย่างการคำนวณจำนวนแพ็ก
LINK ระบุ 10 ชิ้นต่อแพ็ก หากทำสาย 15 เส้นและครอบทั้งสองด้าน จะต้องใช้ 30 ชิ้น หรือ 3 แพ็ก หากครอบเพียงด้านเดียวจะใช้ 15 ชิ้น หรืออย่างน้อย 2 แพ็ก ควรนับเป็นจำนวนปลายสายที่ต้องครอบ ไม่ใช่นับเฉพาะจำนวนเส้นสาย
⑭ US-6513 ต่างจาก US-6003 อย่างไร
ทั้งสองรหัสเป็นยางครอบหัว CAT5e สีเขียวของ LINK แต่ US-6513 เป็น Locking Plug Boot ส่วน US-6003 เป็น Plug Boot ทั่วไป หากรายการวัสดุกำหนด “แบบล็อก สีเขียว” ต้องระบุ US-6513 เพื่อไม่ให้ได้สินค้าอีกกลุ่มหนึ่งที่สีเหมือนกัน
⑮ วางแผนรหัสสีร่วมกับอุปกรณ์อื่นอย่างไร
หากตู้เครือข่ายมีสายหลายกลุ่ม ควรกำหนดให้สีเขียวหมายถึงงานกลุ่มเดียวกันตลอดทั้งโครงการ แล้วบันทึกในตารางสาย ตรวจว่าป้ายชื่อบน Patch Panel หรือพอร์ตอุปกรณ์สอดคล้องกับสีที่ใช้ ยางครอบช่วยให้เห็นกลุ่มสายได้เร็ว แต่ไม่ควรใช้แทนเลขสายเฉพาะเส้น
⑯ ก่อนติดตั้งต้องตรวจอะไร
- ฉลากระบุ LINK US-6513 สีเขียว
- สายมี OD อยู่ในช่วง 4.5–6 มม.
- หัวที่จะใช้เป็น CAT5e แบบไม่มีชิลด์และรูปทรงประกอบกับบูทได้
- จำนวนยางครอบเพียงพอสำหรับปลายสายทั้งหมด
- มีเครื่องมือเข้าหัวและเครื่องทดสอบสายพร้อมใช้งาน
หากสั่งยางครอบหลายสีจาก KK Cable ให้จัดแยกตาม SKU ก่อนแบ่งงานให้ทีมติดตั้ง
⑰ เตรียมสายก่อนเข้าหัว
ตัดสายตามระยะ ตรวจปลายสายว่าเปลือกไม่แตกหรือถูกกดทับ ลองสอดยางครอบเพื่อดูว่าพอดีกับสาย แล้วเลื่อนถอยให้พ้นพื้นที่ทำงาน ตรวจทิศทางของยางครอบก่อนปอกสาย เพื่อไม่ต้องถอดหรือเริ่มเข้าหัวใหม่ในภายหลัง
⑱ วิธีติดตั้ง LINK US-6513
- ตรวจรุ่น สี และขนาดสายให้ถูกต้อง
- สอดสายผ่านยางครอบก่อนเข้าหัว RJ45
- เลื่อนยางครอบถอยออกจากปลายสาย
- ปอกสายและเรียงตัวนำตามวิธีของหัว RJ45 ที่เลือกใช้
- เข้าหัวแล้วตรวจว่าหัวจับปลอกสายได้เหมาะสม
- ทดสอบ wire map และผลตามเกณฑ์งาน
- เลื่อนยางครอบขึ้นมาครอบท้ายหัวโดยไม่บิดหรือฝืน
- ทดลองเสียบพอร์ตจริงและตรวจว่ากระเดื่องหัวทำงานได้ตามปกติ
⑲ จุดที่มักผิดพลาดระหว่างติดตั้ง
ข้อผิดพลาดที่พบบ่อยคือเข้าหัวเสร็จแล้วลืมสวมบูท ใช้สาย OD ไม่ตรงช่วง เลือกหัวที่รูปทรงไม่พอดี หรือเลื่อนยางครอบจนขัดการเสียบหัวเข้าพอร์ต หากพบว่าต้องใช้แรงมากในการประกอบ ให้หยุดตรวจรุ่นหัวและขนาดสายก่อน
⑳ Setup หลังติดตั้ง
ยางครอบไม่มีซอฟต์แวร์ให้ตั้งค่า หลังประกอบให้ตรวจว่าหัวเสียบเข้าพอร์ตได้สุดและไม่ชนหัวข้างเคียง จากนั้นตรวจผลทดสอบสายและทดลองเชื่อมต่ออุปกรณ์จริง หากต้องตั้งค่า IP หรือ VLAN ให้ตั้งค่าที่อุปกรณ์เครือข่ายตามแบบ ไม่ใช่ที่ยางครอบ
㉑ ทดสอบสายหลังประกอบอย่างไร
ตรวจ wire map เพื่อหาสายขาด สายสลับ และการลัดวงจร ถ้าโครงการกำหนดผลรับรองระบบสาย ให้ใช้เครื่องทดสอบและเกณฑ์ตามแบบงาน การเห็นยางครอบอยู่ในตำแหน่งเรียบร้อยไม่ยืนยันว่าตัวนำภายในหัว RJ45 สัมผัสครบทุกเส้น
㉒ คำถามที่พบบ่อย
ถาม: US-6513 เป็นหัว RJ45 หรือไม่?
ตอบ: ไม่ใช่ เป็นยางครอบสำหรับใช้ร่วมกับหัว RJ45 ตัวผู้
ถาม: สีอะไรและบรรจุกี่ชิ้น?
ตอบ: สีเขียว บรรจุ 10 ชิ้นต่อแพ็ก
ถาม: ใช้กับสาย OD เท่าไร?
ตอบ: เอกสาร LINK ระบุ 4.5–6 มม.
ถาม: ใช้กับหัวชิลด์ได้ไหม?
ตอบ: เอกสาร LINK ระบุการรองรับหัว CAT5e แบบไม่มีชิลด์
ถาม: สีเขียวหมายถึงสายประเภทใด?
ตอบ: ไม่มีความหมายตายตัว ควรกำหนดตามแผนรหัสสีของโครงการ
㉓ สรุปการเลือกซื้อ LINK US-6513
US-6513 เป็นยางครอบหัว RJ45 CAT5e แบบล็อก สีเขียว สำหรับหัวตัวผู้แบบไม่มีชิลด์และสาย OD 4.5–6 มม. บรรจุ 10 ชิ้นต่อแพ็ก ก่อนสั่งซื้อกับ KK Cable ให้ตรวจรุ่นหัว ขนาดสาย และจำนวนปลายที่จะครอบ พร้อมกำหนดความหมายของสีเขียวไว้ในเอกสารงาน เพื่อให้การติดตั้งและดูแลระบบต่อเนื่องกัน
