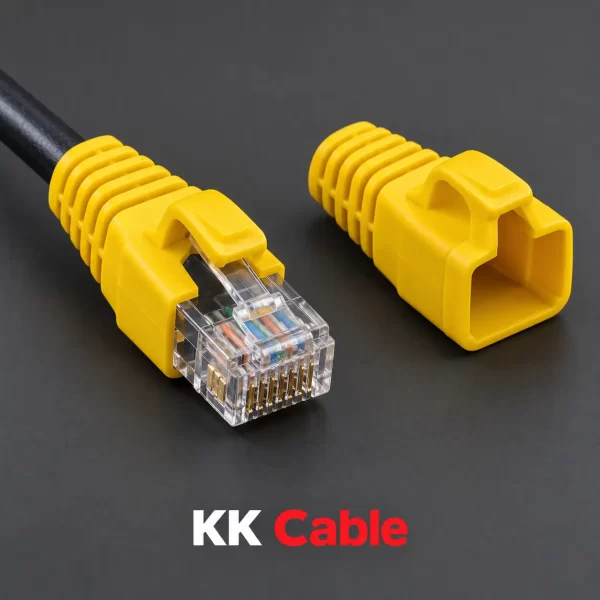

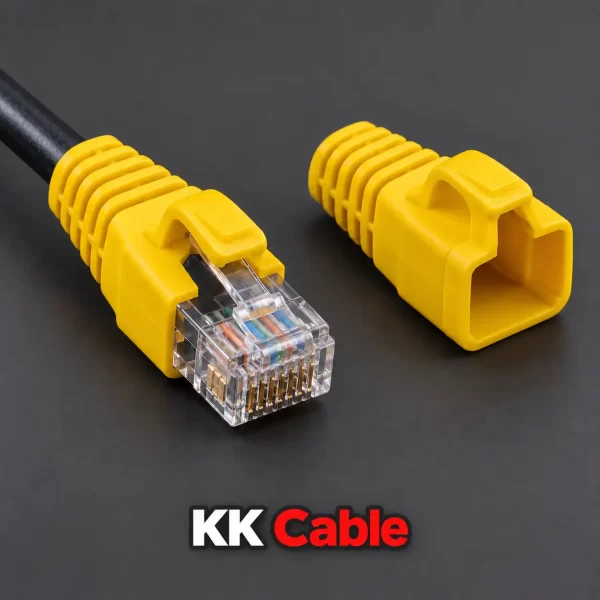

ยางครอบหัว RJ45 LINK CAT5e แบบล็อก สีเหลือง รุ่น US-6515 เป็นอุปกรณ์ครอบบริเวณหัว RJ45 ตัวผู้และปลายสาย LINK ระบุรุ่นนี้เป็น CAT5E Locking Plug Boot สำหรับหัวแบบไม่มีชิลด์ รองรับสายเส้นผ่านศูนย์กลางภายนอก 4.5–6 มม. หากต้องการใช้สีเหลืองแยกกลุ่มสายเมื่อติดตั้งกับ KK Cable ควรตรวจรุ่นหัว ขนาดสาย และจำนวนปลายที่จะครอบก่อนสั่งซื้อ
① LINK US-6515 คือสินค้าอะไร
US-6515 เป็นยางครอบหัว RJ45 แบบล็อกสีเหลืองในกลุ่ม CAT5e ของ LINK ใช้ประกอบกับหัว RJ45 ตัวผู้ที่เข้ากันได้ โดยสวมผ่านสายก่อนเข้าหัว แล้วเลื่อนมาครอบส่วนท้ายหัวหลังประกอบและทดสอบสายเสร็จ ยางครอบไม่ใช่หัว RJ45 หรืออุปกรณ์ต่อสายด้วยตัวเอง
② ข้อมูลทางเทคนิคจาก LINK
- แบรนด์: LINK
- รหัสสินค้า: US-6515
- ประเภท: Category 5E Locking Plug Boot
- สี: เหลือง
- วัสดุ: Special PVC ผสมยาง
- มีโลโก้ LINK บนตัวผลิตภัณฑ์ตามเอกสารผู้ผลิต
- หัวที่รองรับตามเอกสาร: RJ45 CAT5e Modular Plug แบบไม่มีชิลด์
- เส้นผ่านศูนย์กลางภายนอกสายที่ระบุ: 4.5–6 มม.
- จำนวนบรรจุ: 10 ชิ้นต่อแพ็ก
- หน่วยขายบนหน้าสินค้า LINK: PKG
- ข้อมูลด้านวัสดุ: RoHS Compliant
③ ยางครอบหัวช่วยดูแลจุดต่ออย่างไร
LINK ระบุว่า Locking Plug Boot ออกแบบให้ครอบเพื่อช่วยปกป้องหัว RJ45 และบริเวณปลายสายระหว่างใช้งาน อีกทั้งช่วยให้จัดระเบียบ Patch Cord และค้นหาปลายสายเมื่อต้องย้ายหรือบำรุงรักษาได้สะดวกขึ้น ประสิทธิผลของการครอบขึ้นกับความพอดีของหัว สาย และวิธีประกอบ
④ “แบบล็อก” ต่างจากกุญแจล็อกสายอย่างไร
คำว่า Locking Plug Boot เป็นชื่อรูปแบบยางครอบของ LINK หมายถึงลักษณะการครอบและยึดกับบริเวณหัว RJ45 ไม่ใช่ระบบล็อกพอร์ตด้วยกุญแจ และไม่ใช่อุปกรณ์ป้องกันไม่ให้ผู้ใช้งานถอดสายออกจากพอร์ต
⑤ สีเหลืองใช้ระบุสายประเภทใด
LINK ระบุสีของสินค้าเป็นสีเหลือง แต่ไม่ได้กำหนดว่าสีนี้ต้องแทนระบบหรือบริการชนิดใด ผู้ดูแลระบบสามารถกำหนดความหมายตามแผนรหัสสีของโครงการ และควรบันทึกไว้ในเอกสารติดตั้งพร้อมติดป้ายรหัสสาย สีช่วยแยกกลุ่ม ส่วนป้ายช่วยบอกว่าสายแต่ละเส้นต่อไปที่ใด
⑥ รองรับสายขนาดเท่าไร
เอกสาร LINK ระบุเส้นผ่านศูนย์กลางภายนอกสาย หรือ OD ที่ 4.5–6 มม. ก่อนเลือกซื้อให้ดูค่า OD ของสายจากข้อมูลผู้ผลิตหรือวัดสายจริง หากสายนอกช่วงดังกล่าว ไม่ควรฝืนสวมยางครอบ เพราะอาจประกอบไม่กระชับหรือทำให้ยางครอบเสียรูป
⑦ ใช้กับหัว RJ45 แบบใด
LINK ระบุให้ใช้กับ RJ45 CAT5e Modular Plug แบบไม่มีชิลด์ นอกจากประเภทหัวแล้ว ควรตรวจรูปทรงส่วนท้ายหัวที่ยางครอบจะเลื่อนขึ้นไปประกอบ หัวบางรุ่นมีตัวเรือนหรือส่วนจับสายขนาดใหญ่ จึงอาจไม่พอดีกับยางครอบแม้เป็นหัว CAT5e
⑧ ใช้กับหัวชิลด์ได้หรือไม่
เอกสาร LINK ระบุการใช้งานกับหัวแบบไม่มีชิลด์ หากงานใช้หัว RJ45 แบบมีชิลด์และตัวเรือนโลหะ ควรตรวจบูทที่ผู้ผลิตระบุให้ใช้ร่วมกับหัวรุ่นนั้นโดยตรง อย่าใช้สีหรือคำว่า RJ45 เป็นเกณฑ์เลือกเพียงอย่างเดียว
⑨ ใช้กับสาย CAT6 หรือ CAT6A ได้หรือไม่
US-6515 ถูกจัดเป็นยางครอบ CAT5e สำหรับหัวแบบไม่มีชิลด์ แม้สาย CAT6 บางรุ่นอาจมี OD อยู่ในช่วงที่ระบุ แต่ความเข้ากันได้ยังขึ้นกับรูปทรงหัวที่ใช้ด้วย หากงานเป็น CAT6 หรือ CAT6A ให้ตรวจยางครอบในกลุ่มที่ LINK ระบุสำหรับหมวดนั้นก่อน
⑩ สีเหลืองมีผลต่อสัญญาณหรือไม่
ไม่มีผลต่อความเร็วหรือมาตรฐานไฟฟ้าของลิงก์ สีเหลืองช่วยให้มองเห็นและจำแนกกลุ่มสายตามแผนงาน ประสิทธิภาพการเชื่อมต่อขึ้นกับสาย หัว RJ45 วิธีเข้าหัว อุปกรณ์ และผลทดสอบ ยางครอบไม่มีหน้าสัมผัสสำหรับส่งสัญญาณแทนหัว
⑪ เหมาะกับงานเข้าหัวหน้างานอย่างไร
เมื่อต้องตัดสายตามระยะหน้างาน ผู้ติดตั้งสวม US-6515 บนสายก่อนปอกและเข้าหัว หลังประกอบหัวและทดสอบสายจึงเลื่อนยางครอบขึ้นมาครอบบริเวณท้ายหัว วิธีนี้ช่วยให้จัดปลายสายสีเหลืองได้ตามแผนและลดปัญหาลืมใส่บูทหลังเข้าหัวเสร็จ
⑫ เหมาะกับงานทำ Patch Cord อย่างไร
หากผลิต Patch Cord แบบมีหัวทั้งสองด้าน สามารถใช้ยางครอบสีเหลืองทั้งสองปลายหรือใช้ตามแบบแยกสีที่โครงการกำหนด ก่อนเริ่มทำงานควรนับยางครอบตามจำนวนปลายที่ต้องครอบ และติดป้ายสายหลังทดสอบเพื่อแยกแต่ละเส้นออกจากกันได้แม่นยำ
⑬ คำนวณจำนวนแพ็กอย่างไร
LINK ระบุ 10 ชิ้นต่อแพ็ก ตัวอย่างเช่น ต้องทำสาย 13 เส้นและครอบทั้งสองปลาย จะใช้ 26 ชิ้น จึงต้องเตรียมอย่างน้อย 3 แพ็ก รวม 30 ชิ้น หากครอบปลายเดียวต่อเส้น จะใช้ 13 ชิ้น หรืออย่างน้อย 2 แพ็ก ให้นับจากจำนวนปลายสายจริงก่อนสั่งซื้อ
⑭ US-6515 ต่างจาก US-6005 อย่างไร
ทั้งสองรุ่นเป็นยางครอบหัว CAT5e สีเหลืองของ LINK แต่ US-6515 เป็น Locking Plug Boot ส่วน US-6005 เป็น Plug Boot ทั่วไป หากรายการวัสดุระบุ “แบบล็อก สีเหลือง” ต้องใช้รหัส US-6515 เพื่อไม่ให้ได้รับสินค้าสีเดียวกันแต่คนละรูปแบบ
⑮ วางระบบรหัสสีอย่างไรไม่ให้สับสน
กำหนดความหมายของสีเหลืองให้ชัดในตารางสายก่อนเริ่มงาน เช่น ใช้แทนกลุ่มจุดติดตั้งที่องค์กรเลือกเอง จากนั้นตรวจสีที่ปลายทั้งสองด้านและป้ายประจำสายทุกเส้น หากมีหลายสีในตู้เดียวกัน ให้บันทึก SKU ของแต่ละสีไว้ในรายการวัสดุเพื่อให้การซ่อมบำรุงครั้งต่อไปเลือกสินค้าเดิมได้
⑯ เช็กลิสต์ก่อนติดตั้ง
- ฉลากระบุ LINK US-6515 สีเหลือง
- สายมี OD อยู่ในช่วง 4.5–6 มม.
- หัวที่ใช้เป็น RJ45 CAT5e แบบไม่มีชิลด์และรูปทรงประกอบได้
- จำนวนยางครอบเพียงพอสำหรับปลายสายทั้งหมด
- มีเครื่องมือเข้าหัวและเครื่องทดสอบตามงาน
⑰ เตรียมสายก่อนใส่ยางครอบ
ตรวจปลายสายไม่ให้เปลือกแตกหรือถูกกดทับ ตัดสายตามระยะที่ต้องการ และลองสอดยางครอบกับสายก่อนเข้าหัว หากแน่นผิดปกติให้ตรวจขนาด OD อีกครั้ง หากทำงานหลายสีให้แยก US-6515 ออกจากสีอื่นก่อนแจกวัสดุให้ทีมติดตั้งกับ KK Cable
⑱ วิธีติดตั้ง US-6515 ทีละขั้นตอน
- ตรวจรุ่น สี และขนาดสายก่อนเริ่มงาน
- สอดสายผ่านยางครอบสีเหลืองก่อนปอกสายและเข้าหัว
- เลื่อนยางครอบถอยจากปลายสายให้มีพื้นที่ทำงาน
- ปอกสายและเรียงตัวนำตามแบบการต่อสายที่กำหนด
- เข้าหัว RJ45 ตามขั้นตอนของหัวรุ่นที่ใช้
- ทดสอบ wire map และผลตามเกณฑ์งาน
- เลื่อนยางครอบขึ้นมาครอบส่วนท้ายหัวโดยไม่ฝืน
- ทดลองเสียบหัวเข้าพอร์ตจริงและตรวจว่ากระเดื่องหัวทำงานได้
⑲ ข้อผิดพลาดที่ควรหลีกเลี่ยง
อย่าลืมสวมยางครอบก่อนเข้าหัว อย่าใช้กับสายที่มี OD นอกช่วง 4.5–6 มม. และอย่าดันยางครอบจนขัดการเสียบหัว หากต้องออกแรงมากผิดปกติในการเลื่อนหรือประกอบ ให้ตรวจขนาดสายและรูปทรงหัวอีกครั้งแทนการฝืน
⑳ Setup หลังประกอบเสร็จ
ยางครอบไม่มีซอฟต์แวร์ให้ตั้งค่า หลังประกอบให้เสียบหัวเข้าพอร์ตที่ใช้งานจริง ตรวจว่าหัวเสียบได้สุด ไม่ชนพอร์ตข้างเคียง และถอดออกได้ตามปกติ จากนั้นตรวจสถานะลิงก์ของอุปกรณ์ หากต้องตั้งค่า IP, VLAN หรือพอร์ต ให้ตั้งค่าที่อุปกรณ์เครือข่ายตามแบบงาน
㉑ ต้องทดสอบสายหลังใส่ยางครอบหรือไม่
ควรทดสอบสายหลังเข้าหัวทุกเส้น อย่างน้อยตรวจ wire map เพื่อหาสายขาด สายสลับ หรือการลัดวงจร หากโครงการมีข้อกำหนดรับรองประสิทธิภาพ ให้ทดสอบตามเกณฑ์นั้นด้วย ยางครอบที่อยู่ในตำแหน่งถูกต้องไม่สามารถยืนยันคุณภาพหน้าสัมผัสภายในหัว RJ45 ได้
㉒ คำถามที่พบบ่อย
ถาม: US-6515 เป็นหัว RJ45 หรือไม่?
ตอบ: ไม่ใช่ เป็นยางครอบหัว RJ45 แบบล็อกสีเหลือง
ถาม: บรรจุกี่ชิ้น?
ตอบ: 10 ชิ้นต่อแพ็กตามข้อมูล LINK
ถาม: ใช้กับสายขนาดเท่าไร?
ตอบ: เอกสาร LINK ระบุสาย OD 4.5–6 มม.
ถาม: ใช้กับหัวชิลด์ได้ไหม?
ตอบ: เอกสารรุ่นนี้ระบุการใช้งานกับหัว RJ45 CAT5e แบบไม่มีชิลด์
ถาม: สีเหลืองหมายถึงสายระบบใด?
ตอบ: ผู้ติดตั้งกำหนดตามแผนรหัสสีของโครงการ LINK ไม่ได้กำหนดความหมายตายตัว
㉓ สรุปการเลือกซื้อ LINK US-6515
US-6515 เป็นยางครอบหัว RJ45 CAT5e แบบล็อกสีเหลือง สำหรับหัวตัวผู้แบบไม่มีชิลด์และสาย OD 4.5–6 มม. บรรจุ 10 ชิ้นต่อแพ็ก ก่อนสั่งซื้อกับ KK Cable ให้ตรวจรหัสหัว ขนาดสาย จำนวนปลายที่จะครอบ และแผนรหัสสี เพื่อเลือกสินค้าได้ตรงกับงานติดตั้ง
