คำแนะนำสินค้า

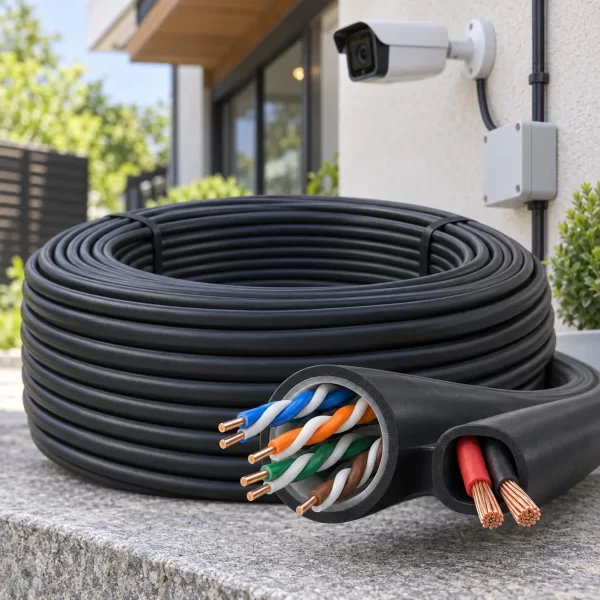

LINK US-9015PW-1 เป็นสายแลน CAT5e Outdoor ที่รวมสายส่งข้อมูลและสายไฟ 2 เส้นไว้ในชุดเดียว ความยาว 100 เมตร เหมาะสำหรับงานกล้องวงจรปิด อุปกรณ์เครือข่าย และระบบควบคุมที่ต้องเดินสายข้อมูลพร้อมสายจ่ายไฟไปยังจุดปลายทาง
การรวมสาย LAN และสายไฟไว้ด้วยกันช่วยลดจำนวนแนวสายและทำให้งานติดตั้งเป็นระเบียบ เหมาะกับบ้าน ร้านค้า ฟาร์ม โกดัง หรือโครงการขนาดเล็กที่ไม่จำเป็นต้องซื้อสายรุ่น 305 เมตร
ส่วนสายเครือข่ายใช้ตัวนำทองแดงแท้ชนิดแกนเดี่ยวขนาด 24 AWG รองรับแบนด์วิดท์ 350 MHz ส่วนสายไฟเป็นทองแดงฝอยขนาด 18 AWG จำนวน 2 เส้น ช่วยให้แยกการส่งข้อมูลและการจ่ายไฟภายในชุดสายเดียวกันได้
จุดเด่นของสินค้า
- รวมสาย LAN และสายไฟ 2 เส้นไว้ในชุดเดียว
- ลดความยุ่งยากจากการเดินสายสองแนว
- ความยาว 100 เมตร เหมาะกับงานขนาดเล็ก
- สาย LAN มาตรฐาน CAT5e แบบ U/UTP
- รองรับแบนด์วิดท์สูงสุด 350 MHz
- รองรับเครือข่าย 10/100/1000 Mbps
- รองรับการใช้งาน 2.5GBASE-T ตามเงื่อนไขของระบบ
- ตัวนำสาย LAN เป็นทองแดงแท้ขนาด 24 AWG
- สายไฟเป็นทองแดงฝอยขนาด 18 AWG
- เปลือก PE สีดำสำหรับติดตั้งภายนอกอาคาร
- บรรจุแบบ Reel in Box ช่วยให้คลี่สายออกมาใช้งานสะดวก
เหมาะสำหรับงานประเภทใด
LINK US-9015PW-1 เหมาะกับงานที่ต้องส่งข้อมูลพร้อมนำไฟไปยังอุปกรณ์ปลายทาง เช่น:
- ระบบกล้องวงจรปิด
- Network Camera
- อุปกรณ์เครือข่ายภายนอกอาคาร
- ระบบ Data และ Control
- ระบบ PLC
- เซนเซอร์และอุปกรณ์ควบคุมแรงดันต่ำ
- จุดติดตั้งที่ไม่มีปลั๊กไฟอยู่ใกล้อุปกรณ์
- ฟาร์ม โกดัง และพื้นที่เก็บสินค้า
- บ้านหรือร้านค้าที่ต้องการเดินสายเป็นระเบียบ
- โครงการที่ใช้สายรวมประมาณ 100 เมตร
การนำสายไฟไปใช้ต้องตรวจสอบแรงดัน กระแสไฟ ระยะทาง และพิกัดของอุปกรณ์ทั้งหมดก่อนติดตั้ง
ความแตกต่างจากรุ่นใกล้เคียง
US-9015PW-1: มีสาย LAN และสายไฟ 2 เส้น ความยาว 100 เมตร แต่ไม่มีลวดสลิง
US-9015PW: ใช้โครงสร้างเดียวกัน แต่มีความยาว 305 เมตร เหมาะกับโครงการขนาดใหญ่หรือหลายจุด
US-9015M-1: มีลวดสลิงสำหรับเดินสายแขวน แต่ไม่มีสายไฟในตัว
US-9015MW-1: มีทั้งสายไฟ 2 เส้นและลวดสลิง เหมาะกับงานที่ต้องจ่ายไฟพร้อมเดินสายแบบแขวน
US-9045-1: เป็นสาย LAN Outdoor แบบเปลือกสองชั้น ไม่มีสายไฟและไม่มีลวดสลิง
หากติดตั้งสายภายในท่อหรือรางและต้องการนำไฟไปพร้อมกัน รุ่น US-9015PW-1 เหมาะกับงาน แต่หากต้องเดินสายแขวนระหว่างอาคาร ควรเลือกรุ่น US-9015MW-1 ที่มีลวดสลิงในตัว
ข้อมูลทางเทคนิค
แบรนด์: LINK
รุ่น: US-9015PW-1
มาตรฐานสาย: CAT5e Enhanced
โครงสร้างสาย LAN: U/UTP
จำนวนคู่สาย LAN: 4 คู่ / 8 เส้น
แบนด์วิดท์: 350 MHz
ความเร็วเครือข่าย: 10/100/1000 Mbps
รองรับการใช้งาน: 2.5GBASE-T
ขนาดตัวนำสาย LAN: 24 AWG
ลักษณะตัวนำสาย LAN: Solid
วัสดุตัวนำสาย LAN: Solid Bare Copper
จำนวนสายไฟ: 2 เส้น
ขนาดสายไฟ: 18 AWG
ลักษณะตัวนำสายไฟ: Stranded
วัสดุตัวนำสายไฟ: Stranded Bare Copper
โครงสร้างตัวนำสายไฟ: 24 × 0.2 มิลลิเมตร
วัสดุเปลือกสาย: PE
ประเภทการติดตั้ง: ภายนอกอาคาร
สี: ดำ
ความยาว: 100 เมตร
บรรจุภัณฑ์: Reel in Box
รองรับ PoE: IEEE 802.3af และ IEEE 802.3at
ฟอยล์ป้องกันสัญญาณรบกวน: ไม่มี
ลวดสลิงสำหรับแขวน: ไม่มี
มาตรฐานอ้างอิง: ANSI/TIA-568.2-D Category 5e และ ISO/IEC 11801 Class D
คำแนะนำในการติดตั้ง
ก่อนติดตั้งต้องคำนวณแรงดันตกและกระแสไฟของอุปกรณ์ปลายทาง โดยพิจารณาจากแรงดันต้นทาง กำลังไฟ ระยะสาย และหน้าตัดตัวนำ ไม่ควรเลือกแหล่งจ่ายไฟจากความยาวสายเพียงอย่างเดียว
บริเวณปลายสายควรแยกส่วนสาย LAN และสายไฟออกจากกันอย่างระมัดระวัง ใช้ขั้วต่อ กล่องพักสาย และอุปกรณ์ป้องกันที่รองรับแรงดันของระบบ พร้อมทำเครื่องหมายขั้วบวก ขั้วลบ หรือสาย AC ให้ชัดเจน
ส่วนสาย LAN ควรเข้าขั้วตามมาตรฐาน T568A หรือ T568B ให้เหมือนกันทั้งสองด้าน หลีกเลี่ยงการคลายเกลียวคู่สายมากเกินไป และทดสอบการเชื่อมต่อก่อนจ่ายไฟเข้าสู่อุปกรณ์
ควรติดตั้งภายในท่อหรือรางในบริเวณที่เสี่ยงต่อการกระแทก น้ำขัง หรือสัตว์กัดแทะ รุ่นนี้ไม่มีลวดสลิง จึงไม่ควรใช้ตัวสายรับน้ำหนักเมื่อติดตั้งแบบแขวน
อุปกรณ์ที่ใช้ร่วมกัน
- หัว RJ45 CAT5e สำหรับตัวนำ Solid 24 AWG
- Keystone Jack CAT5e
- กล่องพักสายแบบ Outdoor
- Cable Gland กันน้ำ
- ขั้วต่อสายไฟที่รองรับตัวนำ 18 AWG
- ฟิวส์หรืออุปกรณ์ป้องกันกระแสเกิน
- แหล่งจ่ายไฟที่ตรงกับอุปกรณ์ปลายทาง
- ท่อและรางสำหรับเดินสายภายนอก
- อุปกรณ์ LAN Surge Protection
- คีมเข้าหัวและเครื่องทดสอบสาย LAN
- มัลติมิเตอร์สำหรับตรวจสอบแรงดันและขั้วไฟ
ควรเลือกอุปกรณ์เชื่อมต่อให้ตรงกับแรงดัน กระแสไฟ และสภาพแวดล้อมของจุดติดตั้ง
ข้อควรรู้ก่อนสั่งซื้อ
- สินค้าความยาว 100 เมตร บรรจุแบบ Reel in Box
- มีสายไฟทองแดงฝอย 2 เส้นรวมมากับสาย LAN
- รุ่นนี้ไม่มีลวดสลิงสำหรับเดินสายแขวน
- สายไฟในตัวไม่ใช่ระบบ PoE และทำงานแยกจากคู่สาย LAN
- ห้ามต่อเข้ากับไฟบ้านโดยไม่ได้ตรวจสอบพิกัดและข้อกำหนดของระบบ
- ควรให้ช่างผู้มีความรู้คำนวณแรงดันตกและกระแสไฟ
- สินค้าไม่รวมหัว RJ45 ขั้วต่อ และแหล่งจ่ายไฟ
- ควรวัดระยะพร้อมเผื่อสายก่อนสั่งซื้อ
- ควรตรวจสอบราคาและจำนวนสินค้าคงเหลือก่อนสั่งซื้อ
คำถามที่พบบ่อย
US-9015PW-1 มีสายไฟกี่เส้น?
มีสายไฟทองแดงฝอยขนาด 18 AWG จำนวน 2 เส้น รวมอยู่กับสาย LAN ภายในชุดเดียวกัน
สายไฟในตัวเหมือนกับ PoE หรือไม่?
ไม่เหมือนกัน สายไฟ 2 เส้นเป็นวงจรจ่ายไฟแยกจากคู่สาย LAN ส่วน PoE เป็นการส่งไฟผ่านคู่สาย Ethernet ตามมาตรฐาน PoE
รุ่นนี้มีลวดสลิงหรือไม่?
ไม่มี หากต้องเดินสายแขวนพร้อมนำไฟไปด้วย ควรเลือกรุ่น US-9015MW-1 ซึ่งมีทั้งสายไฟและลวดสลิง
ใช้กับกล้องวงจรปิดได้หรือไม่?
ใช้ได้ แต่ต้องตรวจสอบแรงดัน กระแสไฟ ขั้วไฟและแรงดันตกให้เหมาะกับกล้องและแหล่งจ่ายไฟก่อนติดตั้ง
แตกต่างจาก US-9015PW อย่างไร?
สเปกและโครงสร้างหลักเหมือนกัน แต่ US-9015PW-1 ยาว 100 เมตร ส่วน US-9015PW ยาว 305 เมตร
