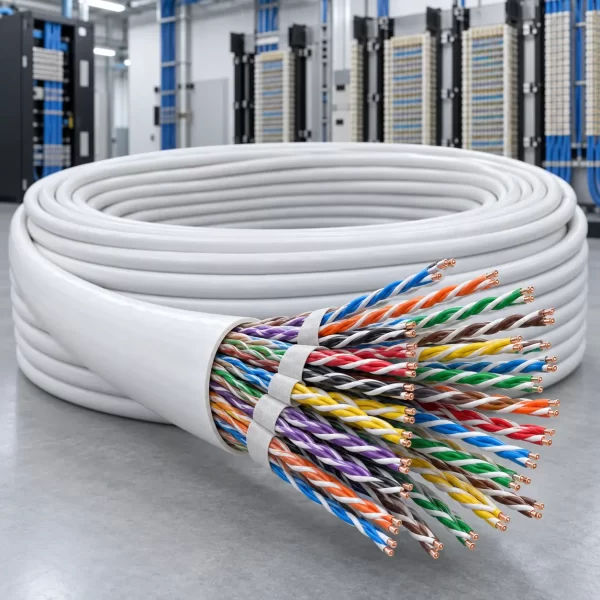

สายแลน LINK CAT5e Indoor 25 คู่ รุ่น US-9055E ยกม้วน 305 เมตร
LINK US-9055E เป็นสายสัญญาณ CAT5e แบบ Multi-Pair ภายในประกอบด้วยคู่สายตีเกลียวจำนวน 25 คู่ รวมตัวนำทั้งหมด 50 เส้น ออกแบบมาสำหรับงานระบบเครือข่ายและระบบสื่อสารที่ต้องรวมคู่สายจำนวนมากไว้ภายในสายเส้นเดียว
เหมาะสำหรับเดินสาย Backbone ภายในอาคาร เชื่อมต่อระหว่างห้องระบบ ตู้กระจายสาย และจุดรวมสายของแต่ละชั้น ช่วยลดจำนวนสายแยกหลายเส้นและจัดระเบียบระบบสายได้สะดวกกว่างานที่ใช้สาย CAT5e แบบ 4 คู่จำนวนมาก
ตัวสายเป็นแบบ UTP ไม่มีชีลด์ ใช้ตัวนำทองแดงขนาด 24 AWG เปลือกสีขาวระดับ CMR และบรรจุความยาว 305 เมตรต่อม้วน เหมาะสำหรับงานโครงการที่ออกแบบระบบสาย Multi-Pair โดยเฉพาะ
จุดเด่นของ LINK US-9055E
- สายสัญญาณมาตรฐาน CAT5e
- มีคู่สายภายในจำนวน 25 คู่
- รวมตัวนำทั้งหมด 50 เส้น
- โครงสร้างแบบ UTP ไม่มีชีลด์
- รองรับแบนด์วิดท์ตามมาตรฐาน CAT5e
- ตัวนำทองแดงขนาด 24 AWG
- เปลือกสายระดับ CMR
- สายสีขาวสำหรับใช้งานภายในอาคาร
- รองรับการออกแบบระบบ Power Sum
- เหมาะสำหรับงาน Backbone และระบบรวมสาย
- ความยาว 305 เมตรต่อม้วน
สาย CAT5e แบบ 25 คู่แตกต่างจากสายทั่วไปอย่างไร
สายแลน CAT5e ที่ใช้ตามบ้านและสำนักงานทั่วไปมักมี 4 คู่สาย รวม 8 เส้น และสามารถเข้าหัว RJ45 หรือเชื่อมต่อเข้ากับ Keystone Jack ได้โดยตรง
US-9055E มีคู่สายมากถึง 25 คู่ รวม 50 เส้น จึงเป็นสายสำหรับงานระบบเฉพาะทาง ไม่ได้ออกแบบมาเพื่อเข้าหัว RJ45 หนึ่งหัวแล้วใช้งานเหมือนสายแลนทั่วไป ผู้ติดตั้งต้องแยกคู่สายและเชื่อมต่อผ่านอุปกรณ์กระจายสายหรือจุดพักสายตามแบบของระบบ
การกำหนดคู่สายแต่ละชุดต้องเป็นไปตามแบบงานและมาตรฐานที่เกี่ยวข้อง เพื่อป้องกันการจับคู่ผิดและลดปัญหาสัญญาณรบกวนระหว่างวงจร
เหมาะสำหรับงานประเภทใด
- เดินสาย Backbone ภายในอาคาร
- เชื่อมต่อระบบระหว่างชั้น
- เชื่อมต่อห้องสื่อสารกับตู้กระจายสาย
- ระบบรวมสายข้อมูลและสายสื่อสาร
- อาคารสำนักงาน โรงงาน โรงแรม และสถานศึกษา
- โครงการที่ต้องใช้คู่สายจำนวนมากในเส้นเดียว
- ระบบที่ออกแบบให้ใช้สาย CAT5e แบบ Multi-Pair
- งานติดตั้งที่ต้องการลดจำนวนสายแยกหลายเส้น
Power Sum Cable คืออะไร
สาย Multi-Pair จำนวนมากต้องควบคุมผลรวมของสัญญาณรบกวนที่เกิดจากคู่สายหลายคู่ภายในสายเดียวกัน คุณสมบัติ Power Sum ใช้ประเมินผลกระทบจากคู่สายหลายคู่ที่ส่งสัญญาณพร้อมกัน เพื่อให้สายเหมาะกับระบบสื่อสารข้อมูลที่มีหลายวงจรอยู่ภายในสายเดียว
อย่างไรก็ตาม ประสิทธิภาพของระบบไม่ได้ขึ้นอยู่กับสายเพียงอย่างเดียว ผู้ติดตั้งต้องเลือกอุปกรณ์เชื่อมต่อ จัดชุดคู่สาย รักษาระยะการตีเกลียว และทดสอบแต่ละวงจรตามมาตรฐานของระบบ
การเลือกอุปกรณ์สำหรับสาย 25 คู่
US-9055E ไม่ใช่สายสำหรับเข้าหัว RJ45 โดยตรงทั้งเส้น ควรใช้อุปกรณ์กระจายสายที่รองรับสาย Multi-Pair เช่น จุดพักสาย แผงกระจายสาย หรืออุปกรณ์เชื่อมต่อตามที่ผู้ออกแบบระบบกำหนด
ควรติดป้ายกำกับคู่สายและหมายเลขวงจรทั้งสองด้านอย่างชัดเจน เพื่อให้ตรวจสอบ ซ่อมบำรุง และเปลี่ยนแปลงระบบได้ง่ายในภายหลัง
ข้อควรระวังในการติดตั้ง
- ตรวจสอบแบบระบบก่อนตัดหรือแยกคู่สาย
- ห้ามจับคู่สายจากสีเพียงอย่างเดียวโดยไม่ตรวจรหัสคู่สาย
- รักษาการตีเกลียวของสายให้ใกล้จุดเข้าสายมากที่สุด
- หลีกเลี่ยงการเดินสายขนานกับสายไฟแรงดันสูง
- ไม่ควรดึงสายด้วยแรงมากเกินข้อกำหนด
- รักษารัศมีการโค้งงอของสาย
- ทดสอบทุกวงจรหลังติดตั้ง
- ติดป้ายกำกับปลายสายทั้งสองด้าน
- ใช้งานเฉพาะภายในอาคาร
ข้อมูลจำเพาะ
- แบรนด์: LINK
- รุ่น: US-9055E
- มาตรฐานสาย: CAT5e
- ประเภทสาย: UTP Multi-Pair
- จำนวนคู่สาย: 25 คู่
- จำนวนตัวนำ: 50 เส้น
- ขนาดตัวนำ: 24 AWG
- การใช้งาน: Indoor
- ระดับเปลือกสาย: CMR
- สี: ขาว
- รูปแบบบรรจุ: ม้วน
- ความยาว: 305 เมตร
- การใช้งานหลัก: Backbone และระบบรวมสาย
US-9055E เหมาะกับบ้านทั่วไปหรือไม่
สำหรับบ้านหรือสำนักงานขนาดเล็กที่ต้องการเชื่อมต่อคอมพิวเตอร์ กล้อง IP หรือ Access Point ควรเลือกสาย CAT5e หรือ CAT6 แบบ 4 คู่ทั่วไป ซึ่งติดตั้งและเข้าหัวได้สะดวกกว่า
US-9055E เหมาะกับงานโครงการที่มีแบบระบบชัดเจนและต้องการรวมคู่สายจำนวนมากไว้ในสายเส้นเดียว ผู้ติดตั้งควรมีความเข้าใจเรื่องการจัดกลุ่มคู่สาย การเข้าสาย Multi-Pair และการทดสอบระบบ
สั่งซื้อ LINK US-9055E ในขอนแก่น
KKCABLE จำหน่ายสายแลน LINK CAT5e Indoor 25 คู่ รุ่น US-9055E ความยาว 305 เมตร สำหรับงาน Backbone ระบบรวมสาย อาคารสำนักงาน โรงงาน โรงแรม และโครงการระบบสื่อสารในขอนแก่น กรุณาสอบถามราคาและตรวจสอบสินค้าคงเหลือก่อนสั่งซื้อ
