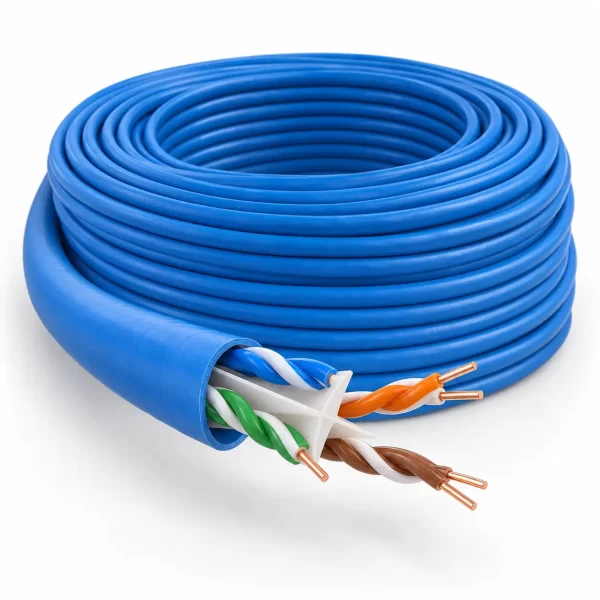

สายแลน LINK CAT6 U/UTP รุ่น US-9106BLSZH เป็นสายเครือข่ายสำหรับเดินระบบถาวรภายในอาคาร ความยาว 305 เมตร ใช้ตัวนำทองแดงแท้แบบแกนเดี่ยวขนาด 23 AWG รองรับแบนด์วิดท์ 250 MHz ภายในมี Cross Filler ช่วยแยกคู่สายและลดการรบกวนระหว่างคู่สาย พร้อมเปลือก LSZH สีฟ้า ลูกค้าในขอนแก่นสามารถสอบถามสินค้าและอุปกรณ์ติดตั้งที่เหมาะสมได้จาก KK Cable
① รายละเอียดสินค้า
LINK US-9106BLSZH เป็นสายแลนมาตรฐาน Category 6 ชนิด U/UTP สำหรับติดตั้งภายในอาคาร ภายในประกอบด้วยสายทองแดงบิดเกลียวจำนวน 4 คู่ รวม 8 เส้น และมี Cross Filler รูปกากบาทช่วยแยกตำแหน่งของคู่สาย
ตัวนำเป็นทองแดงแท้แบบแกนเดี่ยวหรือ Solid Bare Copper ขนาด 23 AWG เหมาะสำหรับการเดินสายแนวราบจากตู้สื่อสารไปยังเต้ารับเครือข่าย รวมถึงการติดตั้งเหนือฝ้า ภายในท่อร้อยสาย รางสาย และผนังอาคาร
เปลือกสายเป็นวัสดุ LSZH สีฟ้า ซึ่งปล่อยควันและก๊าซฮาโลเจนน้อยเมื่อเกิดเพลิงไหม้ สีฟ้าช่วยให้แยกสายออกจากระบบอื่นหรือสายสีขาวภายในตู้แร็กและแนวรางได้ง่ายขึ้น
② จุดเด่นของสินค้า
- สายแลน CAT6 สำหรับติดตั้งภายในอาคาร
- รองรับแบนด์วิดท์สูงสุด 250 MHz
- ตัวนำทองแดงแท้แบบแกนเดี่ยวขนาด 23 AWG
- มี Cross Filler แยกคู่สายทั้ง 4 คู่
- ช่วยลดการรบกวนระหว่างคู่สายหรือ Crosstalk
- เปลือก LSZH ลดควันและก๊าซฮาโลเจนเมื่อเกิดเพลิงไหม้
- เปลือกสีฟ้าช่วยแยกประเภทวงจรได้สะดวก
- รองรับระบบ Gigabit Ethernet
- ใช้กับระบบกล้อง IP, IP Phone และอุปกรณ์ PoE ได้
- ความยาว 305 เมตร เหมาะสำหรับงานติดตั้งหลายจุด
③ ข้อมูลทางเทคนิค
- ยี่ห้อ: LINK
- รุ่น: US-9106BLSZH
- มาตรฐานสาย: Category 6
- โครงสร้างสาย: U/UTP
- พื้นที่ใช้งาน: ภายในอาคาร
- จำนวนคู่สาย: 4 คู่ รวม 8 เส้น
- วัสดุตัวนำ: Solid Bare Copper
- ลักษณะตัวนำ: ทองแดงแท้แบบแกนเดี่ยว
- ขนาดตัวนำ: 23 AWG
- แบนด์วิดท์: 250 MHz
- ตัวแยกคู่สาย: Cross Filler
- วัสดุเปลือก: LSZH
- สีเปลือก: สีฟ้า
- ความยาว: 305 เมตร
- หัวเชื่อมต่อ: ไม่มี
- สายสลิง: ไม่มี
- สายไฟในตัว: ไม่มี
④ โครงสร้างสายและวัสดุ
- ตัวนำทองแดงแท้แบบแกนเดี่ยว 23 AWG
- ตัวนำจำนวน 8 เส้น จัดเป็นคู่บิดเกลียว 4 คู่
- คู่สายสีฟ้า สีส้ม สีเขียว และสีน้ำตาล
- Cross Filler รูปกากบาทอยู่ตรงกลางสาย
- ไม่มีฟอยล์หรือตาข่ายโลหะป้องกันสัญญาณรบกวน
- เปลือก LSZH สีฟ้าสำหรับใช้งานภายในอาคาร
การบิดเกลียวของตัวนำแต่ละคู่ช่วยลดสัญญาณรบกวน ขณะที่ Cross Filler ช่วยรักษาระยะห่างและรูปทรงของคู่สายทั้งสี่คู่ ทำให้สายสามารถรักษาประสิทธิภาพตามมาตรฐาน CAT6 ได้เมื่อติดตั้งและเข้าหัวอย่างถูกต้อง
⑤ U/UTP หมายความว่าอย่างไร
U/UTP หมายถึงสายที่ไม่มีฟอยล์หรือตาข่ายโลหะหุ้มรอบสาย และไม่มีฟอยล์หุ้มแยกแต่ละคู่ การป้องกันสัญญาณรบกวนอาศัยการบิดเกลียวของตัวนำและการจัดระยะคู่สายภายในเป็นหลัก
ข้อดีของ U/UTP คือสายมีน้ำหนักไม่มาก ติดตั้งง่าย ไม่ต้องจัดการระบบกราวด์ของชิลด์ และสามารถใช้ร่วมกับหัว RJ45 หรือ Keystone Jack แบบ Unshielded ได้ เหมาะสำหรับบ้าน สำนักงาน และอาคารทั่วไปที่ไม่มีสัญญาณรบกวนทางไฟฟ้ารุนแรง
⑥ ประสิทธิภาพและมาตรฐานที่รองรับ
- ANSI/TIA-568.2-E Category 6
- ANSI/TIA-568.2-D Category 6
- ANSI/TIA-568-C.2 Category 6
- ISO/IEC 11801:2017 Class E
- EN 50173-1 Category 6
- EN 50288-6-1
- IEC 61156-5
- IEC 60332-1
- IEC 60754-1 และ IEC 60754-2
- IEC 61034-1 และ IEC 61034-2
- ICEA S-102-700 Category 6
- ASTM D4566-98
- NEMA WC 66
- UL 444
- CSA 22.2 No.214
- RoHS Compliant
สาย CAT6 รองรับ Gigabit Ethernet ที่ระยะช่องสัญญาณมาตรฐานไม่เกิน 100 เมตร ส่วนการใช้งาน 10 Gigabit Ethernet จะรองรับในระยะที่สั้นกว่า โดยระยะและความเร็วจริงขึ้นอยู่กับคุณภาพอุปกรณ์ การเข้าหัว สภาพแวดล้อม และผลการทดสอบหลังติดตั้ง
⑦ เหมาะสำหรับงานประเภทใด
- ระบบเครือข่ายภายในบ้านและสำนักงาน
- ระบบ LAN ภายในอาคารพาณิชย์
- ระบบกล้องวงจรปิด IP Camera
- ระบบโทรศัพท์ผ่านเครือข่าย IP Phone
- Wireless Access Point
- Network Switch และ PoE Switch
- ระบบควบคุมและอุปกรณ์ IoT ภายในอาคาร
- เดินสายเหนือฝ้าและภายในท่อร้อยสาย
- เดินสายจากตู้แร็กไปยังเต้ารับเครือข่าย
- งานที่ต้องการใช้สีฟ้าแยกประเภทวงจร
หากต้องเดินสายใกล้สายไฟกำลัง เครื่องจักร หรือแหล่งสัญญาณรบกวนสูง ควรแจ้งรายละเอียดหน้างานให้ KK Cable ช่วยพิจารณาว่าควรเปลี่ยนเป็นสายแบบมีชิลด์หรือไม่
⑧ อุปกรณ์ที่ใช้ร่วมกัน
- Keystone Jack CAT6 แบบ Unshielded
- Patch Panel CAT6 แบบ Unshielded
- หัว RJ45 CAT6 ที่รองรับสายแกนเดี่ยว 23 AWG
- Faceplate และกล่องติดตั้งเต้ารับเครือข่าย
- Patch Cord CAT6
- Network Switch และ PoE Switch
- เราเตอร์และ Wireless Access Point
- กล้อง IP และโทรศัพท์ IP
- คีมย้ำหัวและเครื่องมือเข้าสาย Keystone
- เครื่องทดสอบสายเครือข่าย
⑨ วิธีติดตั้งให้ได้ประสิทธิภาพ
- วัดระยะและวางแผนเส้นทางสายก่อนเริ่มติดตั้ง
- แยกแนวสาย LAN ออกจากสายไฟกำลังตามมาตรฐานงานระบบ
- ใช้ท่อหรือรางสายเพื่อป้องกันแรงกระแทกและจัดระเบียบสาย
- ดึงสายด้วยแรงที่เหมาะสมและอย่าให้สายบิดเป็นปม
- รักษารัศมีการโค้งและหลีกเลี่ยงการพับสายเป็นมุมแคบ
- อย่าถอด Cross Filler หรือคลายเกลียวคู่สายยาวเกินความจำเป็น
- เลือกใช้อุปกรณ์ CAT6 ที่รองรับสายขนาด 23 AWG
- เรียงสีสายตามมาตรฐาน T568A หรือ T568B ให้ถูกต้อง
- ติดป้ายกำกับสายทั้งด้านต้นทางและปลายทาง
- ทดสอบสายทุกเส้นหลังติดตั้งก่อนเชื่อมต่ออุปกรณ์จริง
⑩ ข้อแนะนำสำหรับระบบ PoE
- ใช้สายทองแดงแท้และอุปกรณ์เชื่อมต่อที่ผ่านมาตรฐาน
- ตรวจสอบกำลังไฟของ PoE Switch ให้เหมาะกับอุปกรณ์ปลายทาง
- รักษาจุดเข้าสายและหน้าสัมผัสให้แน่นเพื่อลดความต้านทาน
- ไม่ควรรวมสายจำนวนมากแน่นเกินไปในพื้นที่ระบายความร้อนไม่ดี
- ควรตรวจสอบระยะสายและแรงดันไฟที่ปลายทาง โดยเฉพาะอุปกรณ์กำลังสูง
- ใช้ Patch Cord และหัวต่อที่รองรับมาตรฐานเดียวกับระบบ
⑪ ข้อควรระวัง
- สายรุ่นนี้ออกแบบสำหรับติดตั้งภายในอาคาร
- ไม่ควรติดตั้งกลางแจ้งหรือบริเวณที่โดนแดดและฝนโดยตรง
- เปลือก LSZH ไม่ใช่เปลือก PE สำหรับงาน Outdoor
- ไม่ควรฝังดินโดยตรงหรือวางในบริเวณที่มีน้ำขัง
- ไม่ควรเดินสายชิดสายไฟกำลังหรืออุปกรณ์ที่มีสัญญาณรบกวนสูง
- หลีกเลี่ยงการเหยียบ ทับ กระแทก หรือดึงสายแรงเกินไป
- LSZH หมายถึงควันและฮาโลเจนต่ำ ไม่ได้หมายความว่าสายไม่มีวันติดไฟ
- ควรใช้ช่างที่มีความรู้ด้านระบบเครือข่ายเป็นผู้ติดตั้งและทดสอบ
⑫ สิ่งที่ได้รับ
- สายแลน LINK CAT6 U/UTP รุ่น US-9106BLSZH จำนวน 1 กล่อง
- สายสีฟ้าความยาวรวม 305 เมตร
หมายเหตุ: สินค้าเป็นสายเปล่ายังไม่ได้เข้าหัว ภายในชุดไม่มีหัว RJ45, Keystone Jack, Patch Panel, เครื่องมือ และเครื่องทดสอบสาย
⑬ เปรียบเทียบกับรุ่นใกล้เคียง
- US-9106BLSZH: CAT6 U/UTP 250 MHz เปลือก LSZH สีฟ้า ความยาว 305 เมตร
- US-9106BLSZH-1: สเปกและสีใกล้เคียงกัน แต่มีความยาว 100 เมตร
- US-9106LSZH: CAT6 U/UTP 250 MHz เปลือก LSZH สีขาว ความยาว 305 เมตร
- US-9116LSZH: CAT6 U/UTP Ultra รองรับแบนด์วิดท์ 600 MHz
- US-9136LSZH: CAT6 F/UTP 600 MHz มีฟอยล์รวมป้องกันสัญญาณรบกวน
⑭ คำถามที่พบบ่อย
US-9106BLSZH ต่างจาก US-9106LSZH อย่างไร?
คุณสมบัติหลักใกล้เคียงกัน แต่ US-9106BLSZH ใช้เปลือกสีฟ้า ส่วน US-9106LSZH ใช้เปลือกสีขาว จึงสามารถเลือกสีให้เหมาะกับการแบ่งประเภทวงจรหรือรูปแบบงานติดตั้งได้
รุ่นนี้ต่างจาก US-9106BLSZH-1 อย่างไร?
US-9106BLSZH มีความยาว 305 เมตร เหมาะกับโครงการหรือการติดตั้งหลายจุด ส่วน US-9106BLSZH-1 มีความยาว 100 เมตร เหมาะกับงานขนาดเล็กและช่วยลดสายที่เหลือจากการติดตั้ง
สายรุ่นนี้เป็นทองแดงแท้หรือไม่?
เป็นตัวนำ Solid Bare Copper หรือทองแดงเปลือยแท้แบบแกนเดี่ยวขนาด 23 AWG ไม่ใช่สายอะลูมิเนียมหุ้มทองแดงแบบ CCA
มีฟอยล์ป้องกันสัญญาณรบกวนหรือไม่?
ไม่มี เนื่องจากเป็นสาย U/UTP หากติดตั้งในพื้นที่ที่มีสัญญาณรบกวนสูง ควรพิจารณาสาย F/UTP หรือ U/FTP พร้อมอุปกรณ์และระบบกราวด์ที่เหมาะสม
เปลือก LSZH ไม่ติดไฟใช่หรือไม่?
ไม่ควรเรียกว่าไม่ติดไฟ เปลือก LSZH มีจุดเด่นด้านการปล่อยควันและก๊าซฮาโลเจนต่ำเมื่อเกิดการเผาไหม้ และสายผ่านมาตรฐานด้านการลามไฟที่เกี่ยวข้อง แต่ยังสามารถเสียหายหรือติดไฟได้ภายใต้เงื่อนไขรุนแรง
สามารถใช้กับกล้อง IP และ PoE ได้หรือไม่?
สามารถใช้กับระบบกล้อง IP และอุปกรณ์ PoE ได้ เมื่อระยะสาย กำลังไฟ หัวต่อ และอุปกรณ์ทั้งหมดเหมาะสมและติดตั้งตามมาตรฐาน
ใช้ภายนอกอาคารได้หรือไม่?
ไม่แนะนำ เพราะเป็นสายสำหรับภายในอาคารและเปลือกไม่ได้ออกแบบให้ทนแสงแดด รังสี UV ฝน และสภาพอากาศภายนอก ควรเลือกสายรุ่น Outdoor สำหรับงานดังกล่าว
ก่อนสั่งซื้อควรตรวจสอบพื้นที่ใช้งาน สีของสาย ระยะติดตั้ง และอุปกรณ์ปลายทางให้เรียบร้อย สามารถสอบถามรายละเอียดจาก KK Cable เพื่อช่วยเลือกรุ่นและอุปกรณ์ให้ตรงกับหน้างานได้
