① รายละเอียดสินค้า

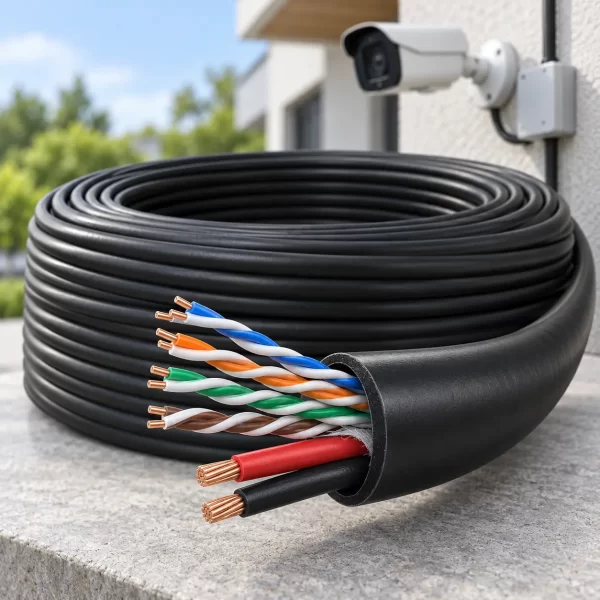

สายแลน LINK CAT6 UTP Outdoor พร้อมสายไฟ รุ่น US-9106PW-1 เป็นสายเครือข่ายสำหรับงานติดตั้งภายนอกอาคาร ความยาว 100 เมตร บรรจุแบบ Reel in Box ช่วยให้ดึงสายและจัดเก็บได้สะดวก เหมาะสำหรับช่างติดตั้งหรือโครงการที่ไม่ต้องการใช้สายเต็มกล่อง 305 เมตร

ภายในประกอบด้วยสายแลน CAT6 จำนวน 4 คู่ และสายไฟขนาด 18 AWG จำนวน 2 เส้นรวมอยู่ในโครงสร้างเดียวกัน ช่วยลดจำนวนสายที่ต้องเดินไปยังจุดติดตั้งกล้องวงจรปิดหรืออุปกรณ์เครือข่ายภายนอกอาคาร สั่งซื้อและสอบถามการใช้งานกับ KK Cable ได้ก่อนเลือกสายสำหรับโครงการ

② จุดเด่นของสินค้า

สายแลน CAT6 แบบ U/UTP สำหรับงานภายนอกอาคาร
รองรับแบนด์วิดท์สูงสุด 600 MHz
ตัวนำสายแลนทองแดงแท้แบบแกนเดี่ยว ขนาด 23 AWG
มีสายไฟขนาด 18 AWG จำนวน 2 เส้นอยู่ในตัว
สายไฟใช้ตัวนำทองแดงเปลือยแบบฝอย สีแดงและสีดำ
เปลือกภายนอก UV-Proof PE สีดำ ทนต่อแสงแดด
มี Cross Filler ช่วยแยกคู่สายและรักษารูปทรงของสาย
มี Rip Cord ช่วยในการปอกเปลือกสาย
รองรับ Gigabit Ethernet และระบบ PoE
ความยาว 100 เมตร บรรจุแบบ Reel in Box

③ ข้อมูลทางเทคนิค

ยี่ห้อ: LINK
รุ่น: US-9106PW-1
ประเภทสาย: CAT6 U/UTP Outdoor with Power Wire
จำนวนคู่สาย: 4 คู่สาย
ตัวนำสายแลน: Solid Bare Copper
ขนาดตัวนำสายแลน: 23 AWG
สายไฟ: 2 เส้น สีแดงและสีดำ
ขนาดตัวนำสายไฟ: 18 AWG Stranded Bare Copper
ฉนวนตัวนำสายแลน: HDPE
ขนาดฉนวน: 0.95 ± 0.02 มิลลิเมตร
ตัวแบ่งคู่สาย: FRPE Cross Filler
เปลือกภายนอก: UV-Proof PE
สีเปลือกสาย: สีดำ
ความหนาเปลือก: 0.70 ± 0.02 มิลลิเมตร
ขนาดเส้นผ่านศูนย์กลางรวม: 12.6 ± 0.2 มิลลิเมตร
ระดับการลามไฟ: CMX
แบนด์วิดท์: สูงสุด 600 MHz
อิมพีแดนซ์: 100 ± 15 โอห์ม ที่ความถี่ 1–600 MHz
ค่าความจุระหว่างคู่สาย: ไม่เกิน 5.6 nF/100 เมตร
ความต้านทานกระแสตรง: ไม่เกิน 6.658 โอห์ม/100 เมตร
Propagation Delay: ไม่เกิน 536 ns/100 เมตร ที่ 600 MHz
Delay Skew: ไม่เกิน 30 ns
NVP: 69%
แรงดึงสูงสุด: 1,200 นิวตัน
รัศมีการโค้งงอขั้นต่ำ: 4 เท่าของเส้นผ่านศูนย์กลางสาย
อุณหภูมิใช้งานและติดตั้ง: -40°C ถึง 75°C
อุณหภูมิการจัดเก็บ: -40°C ถึง 80°C
ความยาว: 100 เมตร
บรรจุภัณฑ์: Reel in Box

④ โครงสร้างสายและวัสดุ

ตัวนำของสายแลนผลิตจากทองแดงแท้แบบแกนเดี่ยวขนาด 23 AWG จำนวน 4 คู่สาย แต่ละคู่มีสีตามมาตรฐานสายเครือข่าย หุ้มด้วยฉนวน HDPE และแยกคู่สายด้วย Cross Filler เพื่อลดการรบกวนระหว่างคู่สายและช่วยรักษาประสิทธิภาพของสัญญาณ

สายไฟขนาด 18 AWG จำนวน 2 เส้น ใช้ตัวนำทองแดงแบบฝอย แยกเป็นสีแดงและสีดำเพื่อช่วยในการระบุขั้ว ส่วนเปลือกภายนอกผลิตจาก PE สีดำชนิดทนรังสี UV เหมาะกับสภาพแวดล้อมภายนอกอาคาร

⑤ สายแลนและสายไฟในเส้นเดียวเหมาะกับงานใด

โครงสร้างที่รวมสายแลนและสายไฟไว้ในเส้นเดียวช่วยลดความยุ่งยากในการเดินสายไปยังอุปกรณ์ปลายทาง โดยเฉพาะจุดที่ต้องส่งทั้งข้อมูลและไฟเลี้ยง เช่น กล้องวงจรปิด IP หรืออุปกรณ์เครือข่ายภายนอกอาคาร

สายไฟภายในรองรับการใช้งานกับระบบไฟ AC หรือ DC ตามการออกแบบของระบบ แต่ต้องคำนวณแรงดัน กระแสไฟ ระยะทาง และกำลังไฟของอุปกรณ์ให้เหมาะสม หากไม่แน่ใจสามารถแจ้งรายละเอียดหน้างานให้ KK Cable ช่วยตรวจสอบก่อนสั่งซื้อได้

⑥ ประสิทธิภาพเครือข่ายที่รองรับ

10/100/1000BASE-T Gigabit Ethernet
2.5GBASE-T และ 5GBASE-T
10GBASE-T ในระยะทางจำกัดตามการออกแบบระบบ
PoE, PoE+ และ PoE++ สูงสุด Type 4
ระบบกล้องวงจรปิด IP Camera
ระบบ VoIP
ระบบ EtherCAT
ระบบ HDBaseT 2.0

⑦ เหมาะสำหรับการใช้งาน

เดินสายกล้องวงจรปิด IP ภายนอกอาคาร
เชื่อมต่อ Access Point ภายนอกอาคาร
เชื่อมต่ออุปกรณ์เครือข่ายระหว่างอาคาร
งานระบบรักษาความปลอดภัย
งานโรงงาน โกดัง และคลังสินค้า
งานติดตั้งตามแนวรั้ว ลานจอดรถ หรือบริเวณรอบอาคาร
โครงการที่ต้องส่งสัญญาณข้อมูลและไฟเลี้ยงไปยังจุดเดียวกัน

⑧ อุปกรณ์ที่แนะนำให้ใช้ร่วมกัน

หัว RJ45 CAT6 สำหรับสายแกนเดี่ยวขนาด 23 AWG
Keystone Jack CAT6
Patch Panel CAT6
กล่องพักสายหรือกล่องกันน้ำสำหรับภายนอกอาคาร
ท่อร้อยสายหรือรางป้องกันสาย
อุปกรณ์ป้องกันไฟกระชากสำหรับระบบเครือข่าย
อุปกรณ์ป้องกันวงจรไฟฟ้าที่เหมาะสมกับโหลด

⑨ คำแนะนำในการติดตั้ง

ตรวจสอบระยะทางและกำลังไฟที่อุปกรณ์ปลายทางต้องการก่อนติดตั้ง
หลีกเลี่ยงการดึงสายด้วยแรงเกิน 1,200 นิวตัน
รักษารัศมีการโค้งงอไม่น้อยกว่า 4 เท่าของขนาดสาย
ไม่ควรบิด พับ หรือกดทับสายอย่างรุนแรง
แยกจุดเข้าหัวสายแลนออกจากจุดต่อสายไฟอย่างชัดเจน
ใช้กล่องกันน้ำและซีลจุดต่อสายเมื่อใช้งานภายนอกอาคาร
ควรทดสอบสายด้วยเครื่อง Cable Tester หลังติดตั้ง
หากใช้กับไฟ AC ควรให้ช่างไฟฟ้าที่มีความรู้เป็นผู้ติดตั้ง

⑩ ข้อควรทราบก่อนสั่งซื้อ

รุ่น US-9106PW-1 มีความยาว 100 เมตร ไม่ใช่รุ่นกล่อง 305 เมตร
รุ่นนี้มีสายไฟ 2 เส้น แต่ไม่มีลวดสลิงหรือ Drop Wire สำหรับแขวนสาย
สายไฟภายในและระบบ PoE เป็นคนละรูปแบบการจ่ายไฟ ต้องเลือกใช้งานให้ถูกต้อง
ค่ากระแสที่รองรับของสายไฟขึ้นอยู่กับแรงดัน ระยะทาง อุณหภูมิ และวิธีติดตั้ง
เปลือก Outdoor PE ช่วยทนแสงแดด แต่ไม่ควรแช่น้ำหรือฝังดินโดยไม่มีระบบป้องกันที่เหมาะสม
ความเร็วและระยะทางจริงขึ้นอยู่กับอุปกรณ์ การเข้าหัวสาย และสภาพแวดล้อมของหน้างาน

⑪ สินค้าที่ได้รับ

สายแลน LINK CAT6 UTP Outdoor พร้อมสายไฟ รุ่น US-9106PW-1
ความยาว 100 เมตร จำนวน 1 กล่อง
บรรจุแบบ Reel in Box

⑫ เปรียบเทียบกับรุ่นใกล้เคียง

US-9106PW: มีสายไฟ 2 เส้นเหมือนกัน แต่ความยาว 305 เมตร
US-9106PW-1: มีสายไฟ 2 เส้น ความยาว 100 เมตร เหมาะกับงานขนาดเล็กและงานที่ต้องควบคุมปริมาณสาย
US-9106MW-1: มีทั้งสายไฟและ Drop Wire สำหรับงานแขวนสาย ควรเลือกเมื่อโครงสร้างหน้างานต้องเดินสายลอย

⑬ คำถามที่พบบ่อย

สายรุ่นนี้ใช้ภายนอกอาคารได้หรือไม่?

ได้ เปลือกสายผลิตจาก UV-Proof PE สีดำ ออกแบบมาสำหรับสภาพแวดล้อมภายนอกอาคาร แต่จุดเชื่อมต่อควรอยู่ในกล่องกันน้ำและมีการป้องกันที่เหมาะสม

ภายในมีสายไฟกี่เส้น?

มีสายไฟขนาด 18 AWG จำนวน 2 เส้น ใช้สีแดงและสีดำเพื่อช่วยแยกขั้วหรือแยกวงจรตามการออกแบบ

รองรับ PoE หรือไม่?

รองรับ PoE, PoE+ และ PoE++ สูงสุด Type 4 ผ่านคู่สายแลนเมื่อใช้อุปกรณ์และการเข้าหัวที่ได้มาตรฐาน ส่วนสายไฟ 2 เส้นเป็นวงจรแยกต่างหาก

สามารถแขวนระหว่างเสาได้หรือไม่?

รุ่นนี้ไม่มี Drop Wire หรือลวดสลิงรับแรง หากต้องเดินสายแขวนควรใช้โครงสร้างรองรับเพิ่มเติม หรือเลือกรุ่นที่ออกแบบมาพร้อม Drop Wire โดยเฉพาะ

รุ่น 100 เมตรต่างจากรุ่น 305 เมตรอย่างไร?

คุณสมบัติหลักใกล้เคียงกัน แต่ต่างกันที่ความยาวและบรรจุภัณฑ์ รุ่น 100 เมตรเหมาะกับงานที่ใช้สายไม่มาก ช่วยลดสายเหลือและควบคุมต้นทุนได้ง่ายกว่า

⑭ สรุป

LINK US-9106PW-1 เหมาะสำหรับงานที่ต้องเดินสายเครือข่ายพร้อมวงจรไฟเลี้ยงไปยังจุดเดียวกัน ให้แบนด์วิดท์สูงสุด 600 MHz ใช้ตัวนำทองแดงแท้ พร้อมเปลือก PE ทนแสงแดด และมีความยาว 100 เมตร สะดวกสำหรับงานกล้อง IP และอุปกรณ์เครือข่ายภายนอกอาคาร สามารถสอบถามราคาและตรวจสอบสินค้ากับ KK Cable ก่อนสั่งซื้อได้
