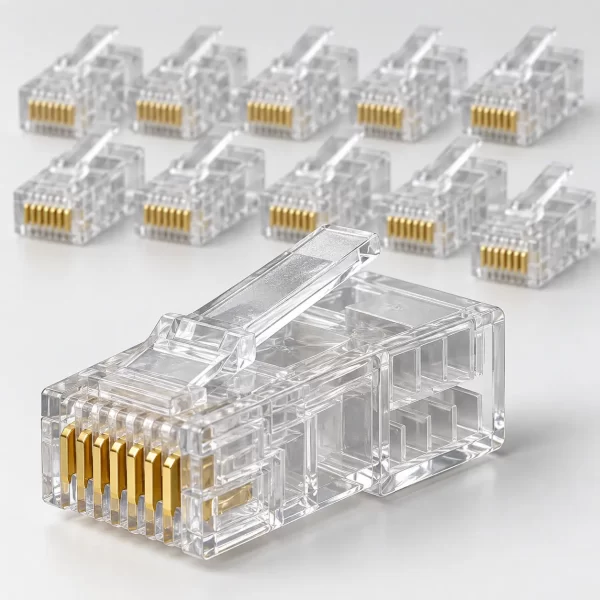

หัว RJ45 ตัวผู้ LINK รุ่น US-1002AA เป็นหัว CAT6 สีใสที่ออกแบบการจัดเรียงสายแบบ 2 ชั้นภายในหัวชิ้นเดียว เหมาะกับผู้ที่ต้องการเข้าหัวสายแลน CAT6 โดยไม่ต้องจัดการตัวเรียงสายแยกชิ้นแบบหัวรุ่น US-1002 LINK ระบุบรรจุ 10 หัวต่อแพ็ก
KK Cable แนะนำให้ตรวจรุ่นสายและทดลองความพอดีกับหัวจริงก่อนเข้าหัวจำนวนมาก เพราะสาย CAT6 แต่ละรุ่นอาจมีโครงสร้างและขนาดเปลือกต่างกัน
① หัว RJ45 LINK US-1002AA คืออะไร
US-1002AA เป็นหัว RJ45 ตัวผู้ในกลุ่ม CAT6 ของ LINK ใช้ติดตั้งที่ปลายสายแลนเพื่อทำสายเชื่อมต่ออุปกรณ์ที่มีพอร์ต RJ45 จุดระบุเฉพาะรุ่นคือหัวสีใส โครงสร้างจัดสาย 2 ชั้น และการออกแบบเป็นชิ้นเดียว สินค้านี้ไม่ใช่เต้ารับตัวเมียหรือสายแลนสำเร็จรูป
② จุดเด่นของหัวแบบชิ้นเดียว 2 ชั้น
LINK ระบุว่ารุ่นนี้เป็น One Piece 2 Layer ส่วนข้อมูลจากสื่อของ LINK อธิบายว่าตัวจัดเรียงสาย 2 ชั้นอยู่ในโครงหัวและมีร่องนำสาย จึงไม่ต้องใช้ตัวเรียงสายแยกเป็นอีกชิ้นเหมือนหัวแบบเก่า ข้อดีเชิงการทำงานคือมีชิ้นส่วนที่ต้องหยิบและจัดการระหว่างเข้าหัวน้อยลง แต่ยังต้องเรียงสายให้ถูกต้องและทดสอบหลังย้ำทุกครั้ง
③ ข้อมูลทางเทคนิคที่ยืนยันได้จาก LINK
- ยี่ห้อ: LINK
- รหัสรุ่น: US-1002AA
- ประเภท: หัว RJ45 ตัวผู้
- หมวดสาย: CAT6
- โครงสร้าง: จัดเรียงสาย 2 ชั้นแบบชิ้นเดียว
- สี: ใส
- จำนวนบรรจุ: 10 หัวต่อแพ็ก
รายการสินค้าของ LINK จัดรุ่นนี้อยู่ในกลุ่ม CAT6 ULTRA 600 MHz Patch Panel & Connectors ชื่อกลุ่มสินค้าไม่ควรถูกนำไปอ้างว่าเพียงใช้หัวนี้แล้วสายที่ประกอบเสร็จทุกเส้นผ่านการทดสอบที่ 600 MHz
④ โครงสร้างและสิ่งที่มองเห็นจากตัวหัว
ตัวหัวสีใสช่วยให้สังเกตตำแหน่งตัวนำที่สอดเข้าไปได้ การจัดสาย 2 ชั้นหมายถึงแนววางตัวนำภายในหัว ไม่ได้หมายถึงมีหัว RJ45 สองหัวซ้อนกัน ผู้ติดตั้งควรดูแนวร่องของหัวจริงก่อนสอดสาย เพราะวิธีวางตัวนำต่างจากการสอดสายทุกเส้นเป็นแถวเดียวในหัวบางรุ่น
⑤ ใช้กับสายแลนหมวดใด
LINK ระบุ US-1002AA เป็นหัว CAT6 จึงควรเริ่มจากสาย CAT6 ที่ต้องการเข้าหัว ก่อนใช้กับสายรุ่นใดให้ตรวจโครงสร้างสาย ขนาดตัวนำ และความพอดีของเปลือกสายกับตัวหัว หากใช้ระบบ CAT5e หรือ CAT6A ควรเลือกหัวให้ตรงกับข้อกำหนดของระบบนั้น แทนการดูเฉพาะว่าหัวเสียบเข้าพอร์ต RJ45 ได้หรือไม่
⑥ ขนาดตัวนำและเส้นผ่านศูนย์กลางสาย
หน้าสินค้าทางการที่ตรวจสอบระบุรุ่น โครงสร้าง และจำนวนบรรจุ แต่ไม่ได้แสดงช่วง AWG หรือเส้นผ่านศูนย์กลางสายภายนอกสำหรับ US-1002AA จึงไม่ควรกำหนดตัวเลขขนาดสายจากการคาดเดา หากสายมีเปลือกหนาหรือเป็นสายโครงสร้างพิเศษ ควรตรวจเอกสารของสายและทดลองเข้าหัวจริงก่อนสั่งใช้จำนวนมาก
⑦ สายแกนเดี่ยวและแกนฝอยต้องตรวจอะไร
สาย CAT6 มีทั้งรุ่นที่ใช้ตัวนำแกนเดี่ยวและแกนฝอย แต่ข้อมูลหน้าสินค้า US-1002AA ที่ตรวจสอบไม่ได้ระบุความเข้ากันได้แยกตามชนิดตัวนำอย่างชัดเจน จึงควรนำรหัสรุ่นสายและชนิดตัวนำมาตรวจร่วมกัน ก่อนตัดสินใจใช้หัวนี้กับสายที่มีอยู่ ไม่ควรสรุปว่าใช้ได้กับสาย CAT6 ทุกชนิด
⑧ งานสายชิลด์และสายไม่ชิลด์
รายการสินค้าของ LINK ไม่ได้ระบุ US-1002AA ว่าเป็นหัวชิลด์ หากงานใช้สายชิลด์และต้องการให้ชิลด์ต่อเนื่องถึงหัวต่อ ควรเลือกหัวที่ LINK ระบุว่า Shielded โดยตรง สีใสและรูปทรงสองชั้นไม่ได้บอกว่าหัวมีชิลด์
⑨ เหมาะกับงานติดตั้งแบบใด
เหมาะกับงานทำสายแลน CAT6 ตามความยาวที่ต้องการ รวมถึงงานที่ช่างต้องเข้าหัวหลายจุดและต้องการรูปแบบหัวชิ้นเดียว งานติดตั้งภายในบ้านหรือสำนักงานสามารถใช้หัวรุ่นนี้ได้เมื่อสายและวิธีเข้าหัวเข้ากัน และต้องตรวจสายที่ประกอบเสร็จด้วยเครื่องทดสอบตามระดับงาน
⑩ ตัวอย่างการเลือกใช้จริง
หากช่างเคยใช้ LINK US-1002 ซึ่งมีตัวเรียงสายแยกชิ้น แล้วต้องการลดชิ้นส่วนที่ต้องจัดการระหว่างเข้าหัว สามารถพิจารณา US-1002AA ได้ อย่างไรก็ตาม วิธีวางสายของหัวสองรุ่นต่างกัน ควรทดลองกับสาย CAT6 ที่ใช้จริงก่อนเปลี่ยนไปทำงานทั้งโครงการ
⑪ อุปกรณ์ที่ต้องเตรียม
เตรียมสาย CAT6 หัว US-1002AA อุปกรณ์ปอกสาย คีมย้ำ RJ45 ที่เหมาะกับหัว และเครื่องทดสอบสาย หากต้องการใช้ยางครอบหัว ให้ตรวจรุ่นและขนาดยางครอบให้พอดีกับสาย พร้อมสวมยางครอบลงบนสายก่อนเริ่มเข้าหัว
⑫ วิธีเตรียมสาย CAT6
ตรวจข้อความบนเปลือกสายเพื่อยืนยันรุ่นและหมวดสาย ตัดปลายสายให้เรียบ ปอกเปลือกนอกเท่าที่จำเป็น และระวังไม่ให้ฉนวนของตัวนำเสียหาย หากสายมีแกนคั่นคู่สาย ให้จัดการส่วนที่ต้องตัดตามโครงสร้างของสายจริง จากนั้นกำหนดลำดับสีแบบ T568A หรือ T568B ก่อนสอดเข้าหัว
⑬ แนวทางเข้าหัว US-1002AA ทีละขั้น
- ดูตำแหน่งร่องจัดสาย 2 ชั้นของหัวจริงก่อนเริ่มเรียงตัวนำ
- เรียงตัวนำทั้ง 8 เส้นตามแบบ T568A หรือ T568B ที่เลือกใช้
- จัดตัวนำเข้าสู่แนวร่องของหัวโดยไม่สลับลำดับ
- ตรวจผ่านตัวหัวสีใสว่าตัวนำแต่ละเส้นเข้าไปถึงตำแหน่งด้านหน้า
- ตรวจให้เปลือกนอกของสายอยู่ในตำแหน่งที่หัวสามารถจับยึดได้
- ย้ำด้วยคีมที่เหมาะสม แล้วทดสอบสายหลังทำปลายทั้งสองด้าน
หากยังไม่คุ้นกับแนวร่อง 2 ชั้น ให้ทดลองหนึ่งหัวและตรวจผลก่อนทำสายจำนวนมาก ไม่ควรฝืนตัวนำที่ติดขัดจนฉนวนเสียหาย
⑭ จุดสำคัญก่อนกดคีมย้ำ
ตรวจลำดับตัวนำตามด้านมองของหัวจริง ไม่อาศัยการจำจากภาพหัวคนละรุ่น ตรวจว่าตัวนำครบทุกเส้น ไม่พับ และเข้าไปสุด รวมทั้งตรวจความยาวส่วนที่คลายเกลียวให้อยู่เท่าที่จำเป็นต่อการเข้าหัว หากพบตำแหน่งผิด ให้ดึงสายออกมาจัดใหม่ก่อนย้ำ
⑮ วิธีทดสอบหลังเข้าหัว
ใช้เครื่องทดสอบสายตรวจลำดับเส้น สายขาด และการลัดวงจร หากงานกำหนดให้รับรองประสิทธิภาพ CAT6 ให้ใช้เครื่องทดสอบตามข้อกำหนดนั้นด้วย การต่ออินเทอร์เน็ตได้ไม่ได้ยืนยันโดยตัวมันเองว่าสายที่ประกอบเสร็จผ่านเกณฑ์ CAT6
⑯ ปัญหาที่อาจพบและแนวทางตรวจแก้
หากเครื่องทดสอบแจ้งลำดับผิด ให้ตรวจการวางตัวนำในร่องทั้งสองชั้นและลำดับ T568A หรือ T568B หากบางเส้นไม่เชื่อมต่อ ให้ตรวจว่าตัวนำเข้าไปถึงด้านหน้าหัวและถูกย้ำครบ หากเปลือกสายหนาจนเข้าหัวไม่พอดี ไม่ควรฝืนย้ำ ให้ตรวจความเข้ากันได้ของหัวกับสายรุ่นนั้นก่อน เมื่อต้องแก้สายที่ย้ำผิด ควรใช้หัวใหม่
⑰ US-1002AA ต่างจาก US-1002 อย่างไร
LINK ระบุ US-1002AA เป็นหัว CAT6 แบบชิ้นเดียว 2 ชั้น สีใส ส่วน US-1002 เป็นแบบสองชิ้นที่มีตัวเรียงสายแยก (Pre-insert bar) ความแตกต่างหลักที่ยืนยันได้คือโครงสร้างและขั้นตอนจัดชิ้นส่วนตอนเข้าหัว ไม่ควรสรุปว่ารุ่นหนึ่งทำให้สายเร็วกว่าอีกรุ่นโดยไม่มีผลทดสอบสายที่ประกอบจริง
⑱ จำนวนบรรจุและอุปกรณ์ที่ต้องซื้อแยก
LINK ระบุ US-1002AA บรรจุ 10 หัวต่อแพ็ก หน้าสินค้าที่ตรวจสอบไม่ได้ระบุว่ามีสายแลน ยางครอบ คีมย้ำ หรือเครื่องทดสอบรวมอยู่ด้วย หากต้องการยางครอบ CAT6 หรือเครื่องมือเข้าหัว ควรตรวจรายการสั่งซื้อแยกต่างหาก
⑲ คำถามที่พบบ่อย
รุ่นนี้ต้องใช้ตัวเรียงสายแยกชิ้นหรือไม่?
LINK ระบุว่า US-1002AA เป็นหัวแบบชิ้นเดียว 2 ชั้น ต่างจาก US-1002 ที่มีตัวเรียงสายแยกชิ้น
ใช้กับสาย CAT6 ทุกเส้นได้หรือไม่?
ไม่ควรสรุปเช่นนั้น ต้องตรวจขนาดและโครงสร้างของสายจริงกับตัวหัวก่อน
รุ่นนี้เป็นหัวชิลด์หรือไม่?
หน้าสินค้าไม่ได้ระบุว่าเป็นหัวชิลด์ งานที่ต้องใช้ชิลด์ควรเลือกหัวรุ่นที่ผู้ผลิตระบุไว้โดยตรง
หนึ่งแพ็กมีกี่หัว?
LINK ระบุ 10 หัวต่อแพ็ก
⑳ สรุปการเลือกซื้อ
LINK US-1002AA เหมาะกับผู้ที่ต้องการหัว RJ45 CAT6 สีใส โครงสร้างจัดสาย 2 ชั้นแบบชิ้นเดียว บรรจุ 10 หัวต่อแพ็ก จุดที่ควรตรวจที่สุดก่อนซื้อคือรุ่นสาย CAT6 ที่มีอยู่ ความพอดีของสายกับหัว และเครื่องมือที่ใช้เข้าหัว หากต้องการตรวจรายการสาย หัว และยางครอบให้เข้ากัน สามารถแจ้งรหัสรุ่นสายให้ KK Cable ช่วยพิจารณาได้
